620 Krachttakel

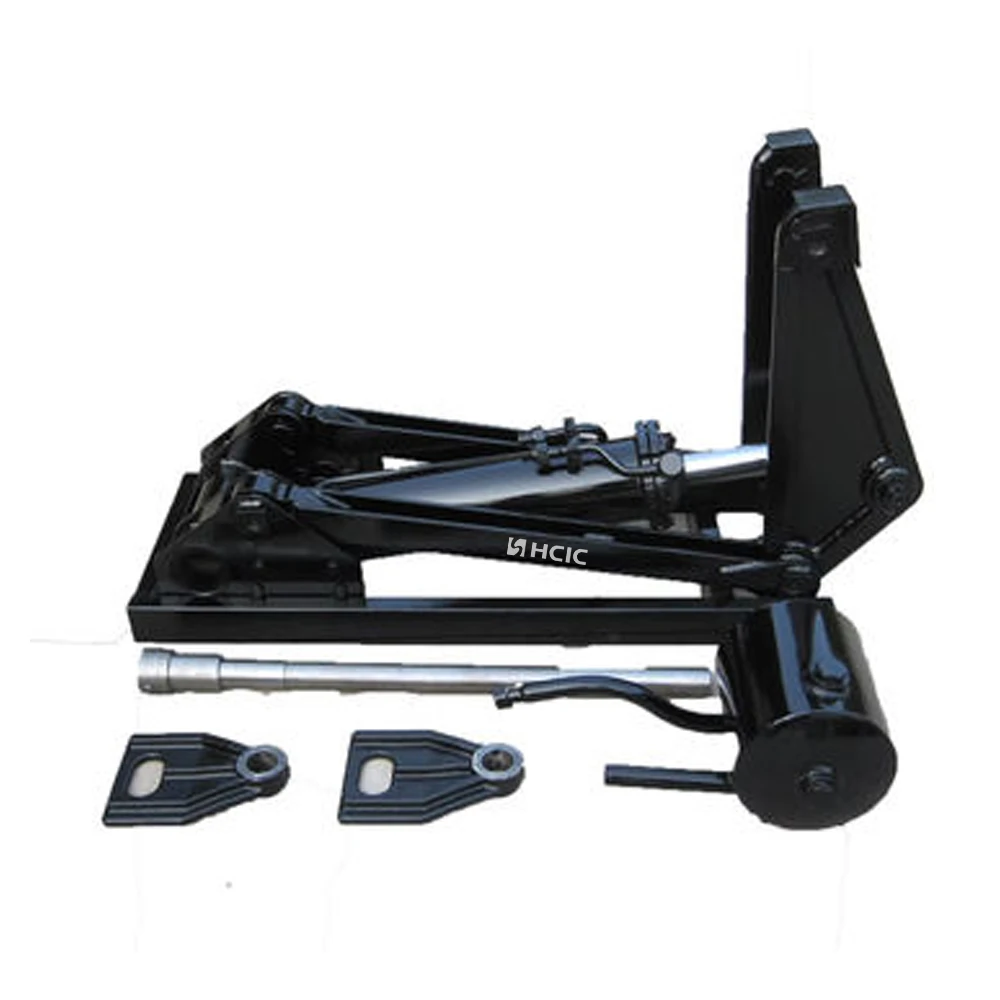

Als professionele fabrikant bieden wij betrouwbare hydraulische oplossingen op maat. De Amerikaanse schaartakel Model 620 van HCIC is geschikt voor dumplaadbakken van 20 tot 25 ft, ideaal voor het vervoeren van dumptrucks, sloopwerkzaamheden en het kiepen van boerderijen. Met een hefboomstructuur van 37,5 inch en een cilinder met een boring van 15 cm levert hij een sterke opbreekkracht en stabiele hefprestaties. Het draaipunt zonder draaiing, de geharde pennen en het robotlassen voorkomen torsie van het frame en zorgen voor langdurige duurzaamheid bij zwaar vrachtwagengebruik.

I. De geometrie van de uitbraakkracht: waarom model 620 wint

Het hefboomvoordeel Het kopen van ijzer is eenvoudig, maar het kopen van hefboomwerking is een technisch probleem. De elektrische takel model 620 is ontworpen rond een specifieke montageafstand van 37,50 inch (afmeting B). Dit is geen willekeurig getal; het is het berekende draaipunt dat nodig is om de uitbreekkracht te maximaliseren tijdens de eerste 10 graden lift. Bij zwaar transport blijven standaardcilinders hier hangen. Onze 6-inch cilinderboring (afmeting D) werkt samen met het "versterkingsframe" om de hydraulische druk om te zetten in een lineair koppel dat voorkomt dat uw dumpbed gaat draaien onder een niet-gecentreerde belasting.

II. Model 620 Technische parameters

III. Het ontwerpen van de "Zero-Twist"-draaipunt: kernfuncties

• De 37,5" hefboomboog:In tegenstelling tot units met een kort frame maakt Model 620 gebruik van een breder boogontwerp. Deze geometrie dwingt de dumpbak om perfect in lijn te blijven met het chassis, waardoor de frameflexibiliteit die kantelt op oneffen werkterreinen effectief wordt geëlimineerd.

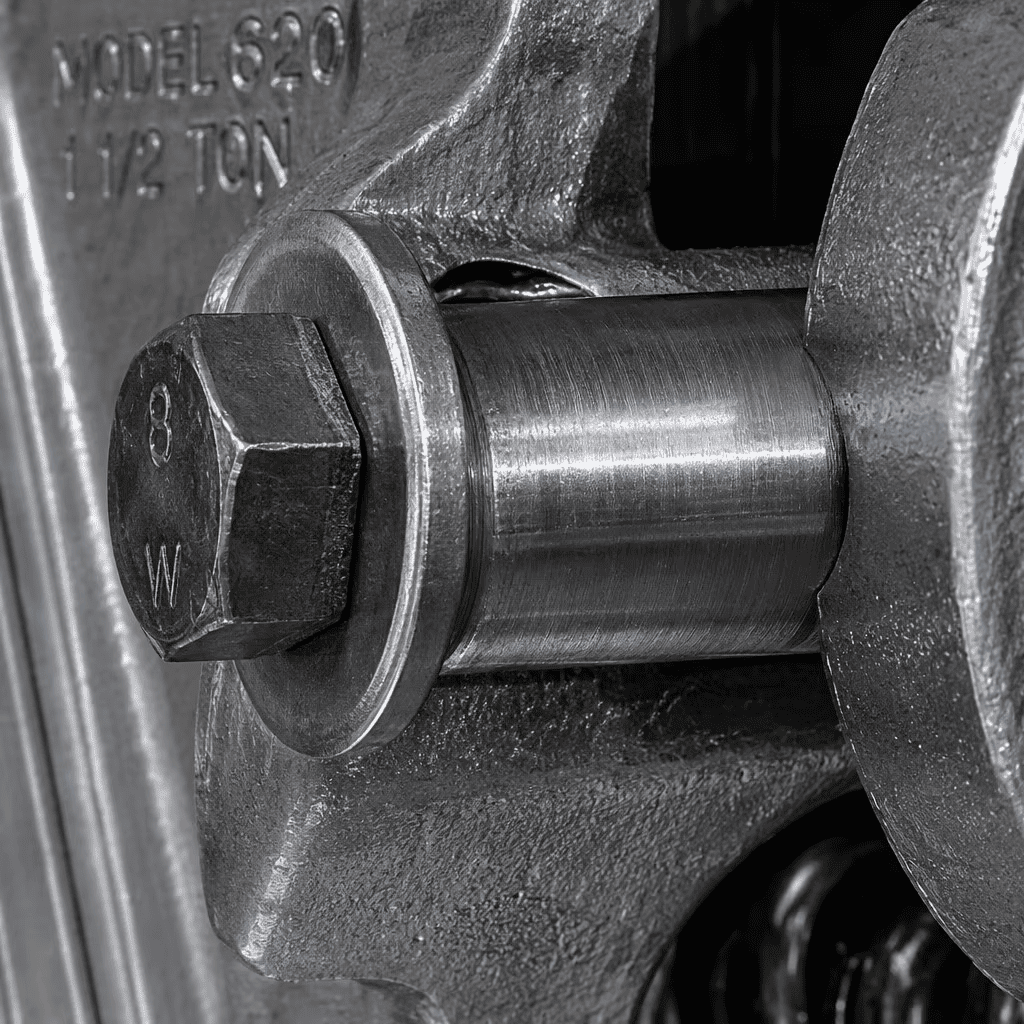

• Inductiegeharde rondselklieren:We hebben de zachtmetalen draaipunten in budgeteenheden geëlimineerd. Onze schaartakels van het Amerikaanse type zijn voorzien van inductiegeharde pennen (HV600+) die bestand zijn tegen de "ovale" slijtage veroorzaakt door verschuivende lasten met grote tonnage.
• Robotisch pulslassen:Wij vertrouwen handmatige lassen niet voor toepassingen met een hoog koppel. Onze frames worden gesmolten met behulp van gepulseerde robotsystemen die een diepe penetratie op de 0,5 "dikke staalplaatverbindingen garanderen. Periode.

IV. Toepassingsscenario's: waar de 620/625 domineert

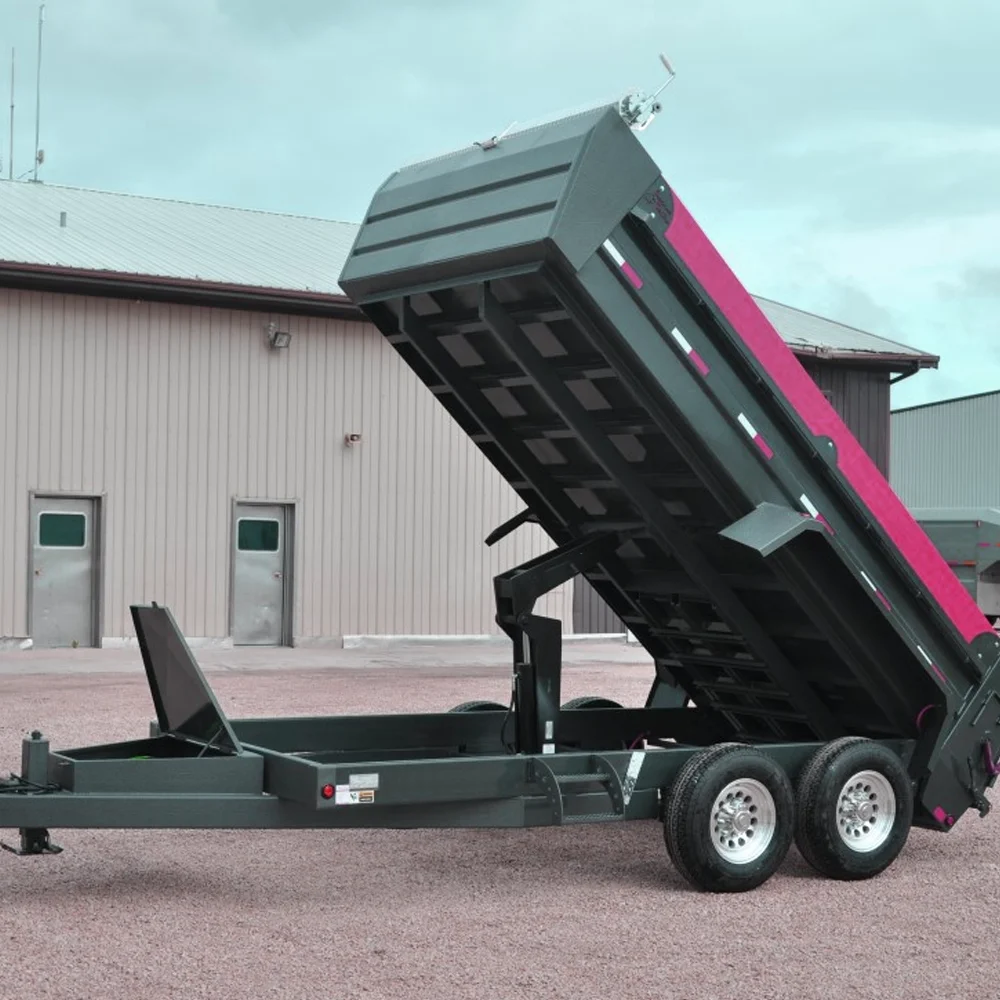

• 20-25 voet dumplichamen:Ideaal voor beroepsvrachtwagens met een lang chassis waarbij stabiliteit een groot veiligheidsprobleem is.
• Slooptransport:Hanteren van grillig beton en stalen wapening waarbij het zwaartepunt van de last voortdurend verschuift.
• Zwaar landbouwkippen:Grote graanlichamen die werken in zachte bodemomstandigheden die een zelfstabiliserend hefmechanisme vereisen.

IV. Veelgestelde vragen over schaartakel

Vraag: Waarom "stottert" mijn takel tijdens de laatste uitschuiffase?

A: Dit is meestal beluchting of een niet-overeenkomend debiet. Voor een schaartakel van het Amerikaanse type met een boring van 6,00 inch moet uw pomp een consistente 15-20 GPM leveren. Als de stroom te laag is, caviteert de olie bij de slagmarkering van 25,00 inch, wat een springerige beweging veroorzaakt.

Vraag: Kan ik standaard klasse 5-bouten gebruiken voor de montagehoeken?

EEN: Absoluut niet. De schuifkrachten op een Model 625 zijn enorm. U moet flensbouten van klasse 8 (of metrisch 10.9) gebruiken. Graad 5 zal uitrekken, wat leidt tot "draai-slop" en uiteindelijk de montagenokken barst.

Vraag: Mijn "E"-afmeting komt niet overeen met de catalogus. Heb ik hem verkeerd gemonteerd?

A: De "E"-afmeting is de maximale verlenging op basis van onze draaipuntgeometrie. Als uw dumpscharnier zich te ver naar achteren bevindt, beperkt u de effectieve verlenging. Controleer altijd de afstand tussen het achterste scharnier en het draaipunt voordat u in het chassis gaat boren.

V. Conclusie: Betrouwbaarheid is een gemeten maatstaf

Bij HCIC verkopen we geen 'veel geluk'. Wij verkopen 37,5 inch gedocumenteerde mechanische hefboomwerking. Als u het beu bent om uw vrachtwagenframes onder volle belasting te zien draaien, is het tijd om over te stappen op de 620/625-standaard. Klaar voor het volledige CAD-integratiebestand voor uw specifieke chassis? Neem vandaag nog contact op met ons engineeringteam.
