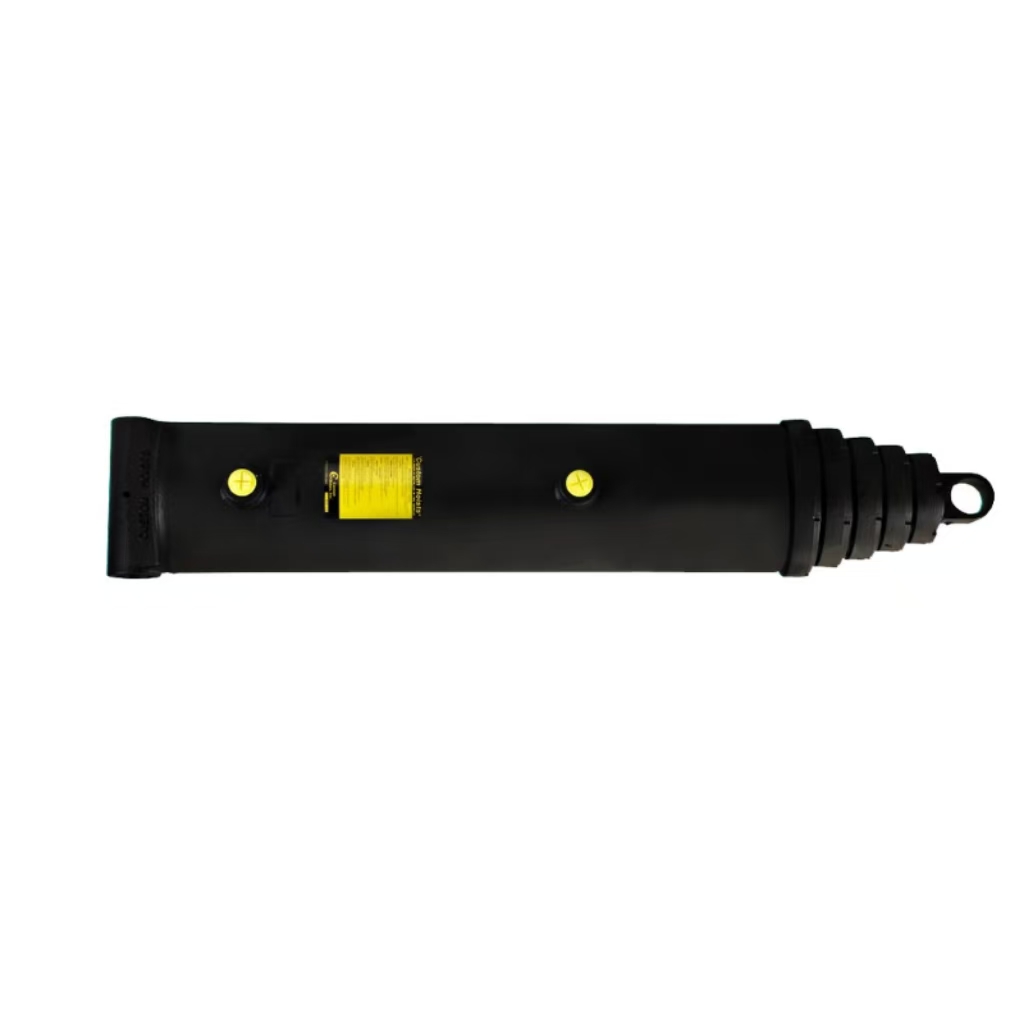

Deze enkelwerkende telescopische hydraulische cilinder uit de CH-serie is gebouwd voor sterkte en eenvoudig onderhoud en is voorzien van dwarsbuismontage, gepolijste stalen trappen en een primerafwerking. V-pakkingen dichten af onder hoge en lage druk, terwijl externe pakkingmoeren ondersteuning bieden en het onderhoud vereenvoudigen.
Body o.d.:
9,5 inchStroke:
279,25 inchPSI:
2000Retracted:
77,5 inchDwarsbuismontage is standaard
Aangepaste ontwerpen en tapontwerpen zijn beschikbaar
Herbouwbaar
V-pakking zorgt voor hogedruk- en lagedrukafdichting
Externe pakkingmoeren bieden extra ondersteuning voor buizen en vereenvoudigen het onderhoud
Gepolijst stalen trappen
Primer klaar
De vermelde volumes zijn op volledige extensie
| Gewicht: | 746,00 pond |
| Boring: | 8 inch |
| Hartinfarct: | 279,25 inch |
| Lichaamsdiameter: | 9,5 inch |
| PSI: | 2000 |
| Staafdiameter: | NA |
| Spelddia.: | NA |
| Ingetrokken: | 77,5 inch |
| Verlengd: | 356,75 inch |
| Havengrootte: | 1,0 NPTF |
| Kolombelasting: | 100.520 @ 2000 PSI |
| Montage: | Dwarsbuis |
| Fasen: |
Vijf |
Dit specifieke CH-model beschikt over een boring van 8 inch gecombineerd met een cumulatieve effectieve slag van 279,25 inch, met een ingetrokken totale lengte van 77,5 inch en een volledig uitgeschoven afmeting van 356,75 inch. De nominale continue bedrijfsdruk is vastgesteld op 2000 PSI, en elke voltooide cilinder doorstaat vóór verzending de hydrostatische barsttest van de fabriek op 5000 PSI om verborgen lekkagerisico te elimineren. De hoofdloop met een buitendiameter van 9,5 inch weegt 746 LBS per eenheid en is voorzien van verdikte naadloze stalen buizen ter verdediging tegen zijdelingse impact van oneffen mijnbouw- en offroad-transportwegen. De staafdiameter en de pindiameter zijn gemarkeerd met NA, omdat dit enkelwerkende telescopische ontwerp afhankelijk is van opeenvolgende cilinderuitbreiding in plaats van een blootliggende zuigerstang voor het heffen van lasten.
