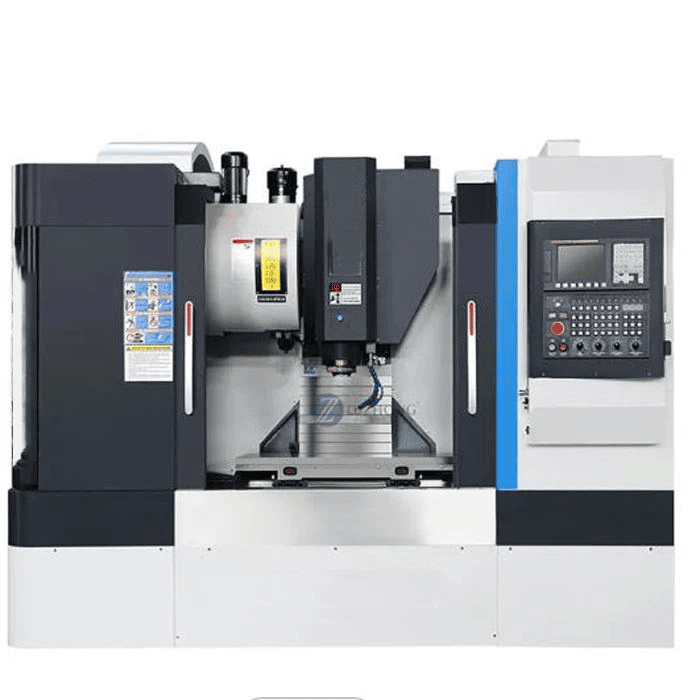

Afmeting (L*B*H): 2880x2450x2700 Tafelafmetingen (mm): 1000x500 Aantal assen: 5 Tafelverplaatsing (X) (mm): 800 Tafelverplaatsing (Y) (mm): 500 Tafelverplaatsing (Z) (mm): 500 Positioneringsnauwkeurigheid (mm): 0,0075 Herhaalbaarheid (X/Y/Z) (mm): 0,005 Bereik van spilsnelheid (tpm): 1 - 8000 tpm Spindelmotorvermogen (kW): 7,5 Max. Tafelbelasting (kg): 600 kg Min. Tijdstip van gereedschapswissel(s):3
De freesmachine verwijst naar de freesmachine die wordt gebruikt om verschillende oppervlakken van een werkstuk te bewerken. Over het algemeen wordt de frees voornamelijk aangedreven door een roterende beweging, en bewegen het werkstuk en de frees als voedingsbeweging. Het kan een vlak, een groef worden verwerkt, maar ook een verscheidenheid aan gebogen oppervlakken, tandwielen enzovoort.
Harszand van hoge kwaliteit
Taiwanese spindel
Taiwanese kogelomloopspindel en borgmoer
Taiwanese drukcilinder
Japanse NSK lager Duitsland R+W koppeling
Automatisch smeersysteem
Spaantransportband optioneel
Sollicitatie:
Deze VMC is geschikt voor mechanische verwerking en matrijzenbouw. En kan aangepast worden aan de verwerkingsvereisten van ruw
bewerking om de bewerking te voltooien. Het kan ook vele werkprocedures voltooien, zoals frezen, boren, tappen, saai, enz.
Alle parameters kunnen worden aangepast
Parameters van het monster
| Nee. | Item | Specificaties |
|---|---|---|
| A Technische parameters van werktuigmachines: | ||
| 1 | Het machinelichaam en alle onderdelen zijn gemaakt van nano-gietstukken | |
| 2 | Tafelgrootte | 500×400mm |
| 3 | T-groef (breedte x aantal x afstand) | 10×5×78mm |
| 4 | De grootste lading | 200KG |
| 5 | Maximale invoerhoogte | 280 mm |
| 6 | Afstand van spilvlak tot werkstuk | 100-280 mm |
| 7 | Triaxiale verplaatsing X/Y/Z | 450/400/170 mm |
| 8 | De spindeldiameter | Ø100mm |
| 9 | Spilsnelheid | 36000 tpm |
| 10 | Vermogen van de spindelmotor | 6 kW |
| 11 | Capaciteit van de spindelgereedschapbibliotheek | 8 |
| 12 | Gereedschapswisseltijd | 5S |
| 13 | De spilconus | ISO25 |
| 14 | Messenbibliotheeklessen | Rotatie van servoschijven |
| 15 | Snel bewegende snelheid X/Y/Z | 12/12/12m/min |
| 16 | Verwerkingssnelheid | 6-12m/min |
| 17 | Nauwkeurigheid van positionering | ±0,006/300 mm |
| 18 | Herhaalde positioneringsnauwkeurigheid | ±0,006/300 mm |
| 19 | Bewerkte oppervlaktenauwkeurigheid | ≤Ra1,6 |
| 20 | De bewerkingsnauwkeurigheid | ±0,01 mm |
| 21 | Optioneel vierassig vijfassig | Ja |
| 22 | Rotatiehoek van as A | ±105 graden |
| 23 | Vijfde as C-as rotatiehoek | 360 graden |
| 24 | Vijfassige koppelingsmodus | 5 assen met de beweging |
| 25 | Werkspanning | 380V/50HZ±10% of 220V/60HZ |
| 26 | Machinegrootte (l * B * H) | 1450×1600×2100mm |
| 27 | Het lichaamsgewicht | 1500KG |
| B Configuratiedetails van werktuigmachines Merkparameters: | ||
| 1 | De systeemconfiguratie | TaiwanSYNTEC 6GA/Ncstudio280/LNC |
| 2 | De spil | 6 kW uiterst nauwkeurige, snelle, zeer stille oliegekoelde spindel |
| 3 | Kogelomloopspindel | Japan NSK, Duitsland RexRoth) 2005 |
| 4 | Lineaire geleiding | Taiwan HIWIN/ABBA hoge precisie gids H25 |
| 5 | Servo-eenheid | Panasonic Servomotor 750W/Ncstudio |
| 6 | Walsdraad lager | Taiwan TPI-precisielager |
| 7 | Schakelende voeding | Taiwan Ming-inslag |
| 8 | Elektrische schakelaar | Chinese chin |
| 9 | omvormer | * Vierkante converter |
1. Gantry freesmachine: inclusief portaalfrees- en boormachine, portaalfrees- en schaafmachine en dubbele kolomfreesmachine, worden gebruikt voor het verwerken van grote onderdelen.
2. Freesmachine met enkele kolom en freesmachine met enkele arm: de horizontale freeskop van de eerste kan langs de kolomgeleiderail bewegen, de tafel voor longitudinale voeding; De kopfreeskop van laatstgenoemde kan horizontaal langs de vrijdragende geleiderail bewegen, en de vrijdragende kan ook de hoogte verstellen langs de kolomgeleiderail. Beide worden gebruikt om grote onderdelen te verwerken.
3.tafel tilt de freesmachine niet op: er zijn twee soorten rechthoekige werktafels en ronde werktafels, het is een middelgrote freesmachine tussen de heftafelfreesmachine en de portaalfreesmachine. De verticale beweging wordt bereikt door de freeskop op de kolom op te tillen.
4. Instrumentfreesmachine: een kleine heftafelfreesmachine, gebruikt voor het verwerken van instrumenten en andere kleine onderdelen.
5. Gereedschapsfreesmachine: gebruikt voor de productie van matrijzen en gereedschappen, uitgerust met verticale freeskop, universele hoektafel en plug en andere accessoires, maar ook voor boren, kotteren en interpolatiebewerkingen.
6. Andere freesmachines: zoals spiebaanfreesmachine, CAM-freesmachine, krukasfreesmachine, rollende freesmachine en vierkante ingotfreesmachine, enz., zijn speciale freesmachines vervaardigd voor de verwerking van het overeenkomstige werkstuk.

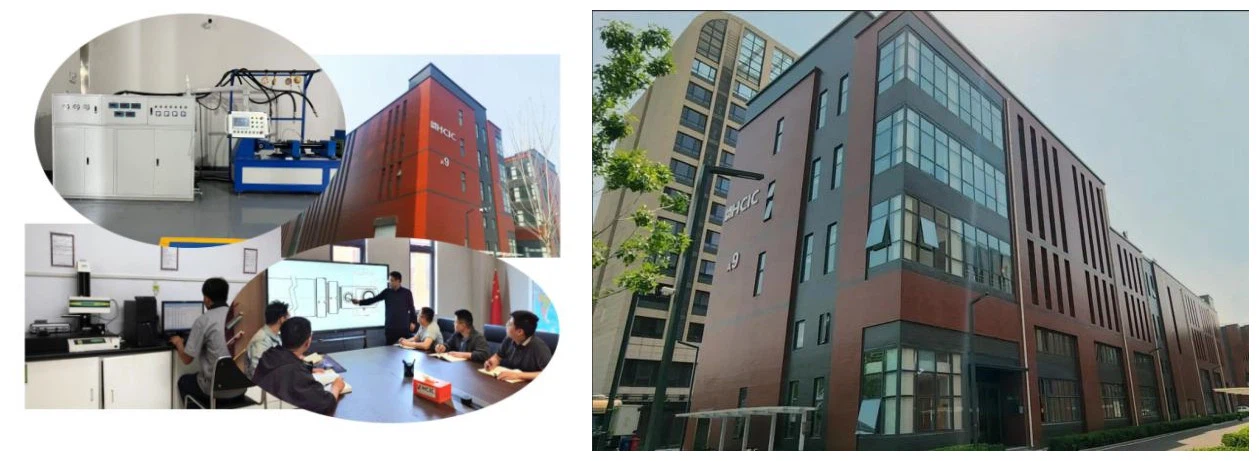

HCIC is een professionele hydraulische fabrikant met 25 jaar exportervaring, voornamelijk actief in het ontwerp, de productie, installatie, transformatie, inbedrijfstelling van hydraulische systemen en merkverkoopdiensten van hydraulische componenten.

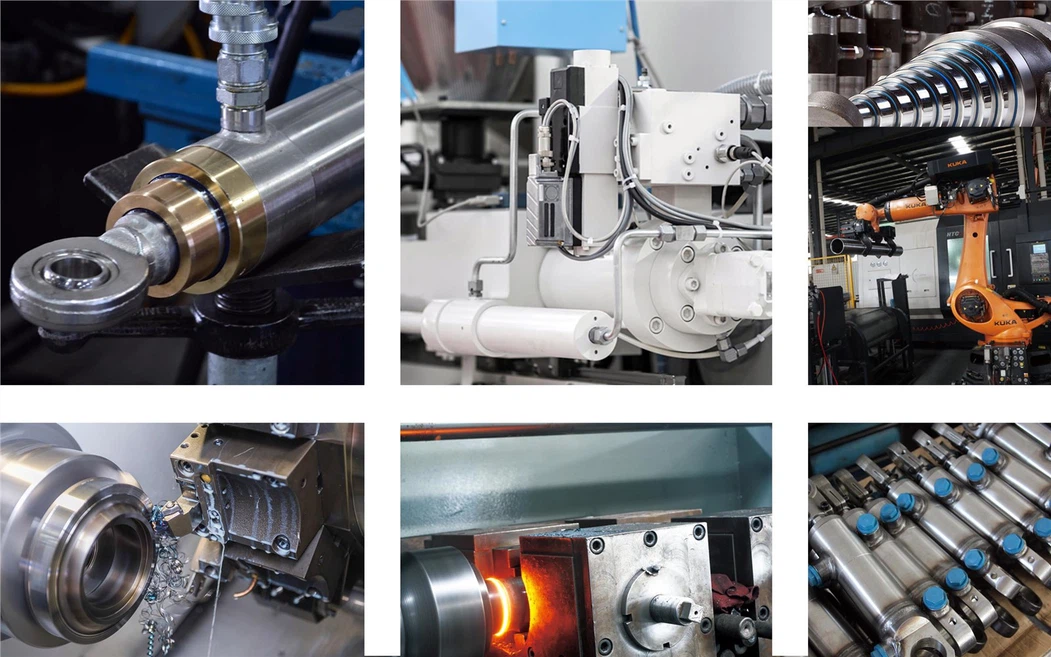

We hebben meer dan 30 jaar uitgebreide ervaring in de productie van hydraulische cilinders en ontwerpdiensten voor hydraulische systemen. Onze uitgebreide kracht behoort tot de beste ter wereld en 90% van onze omzet is afkomstig van vaste klanten. Alle klanten zijn tevreden over onze servicekwaliteit. Onze productiebasis is gevestigd in Jinan, provincie Shandong, China. Het is een zeer culturele stad en er zijn veel grote havens in de buurt.
