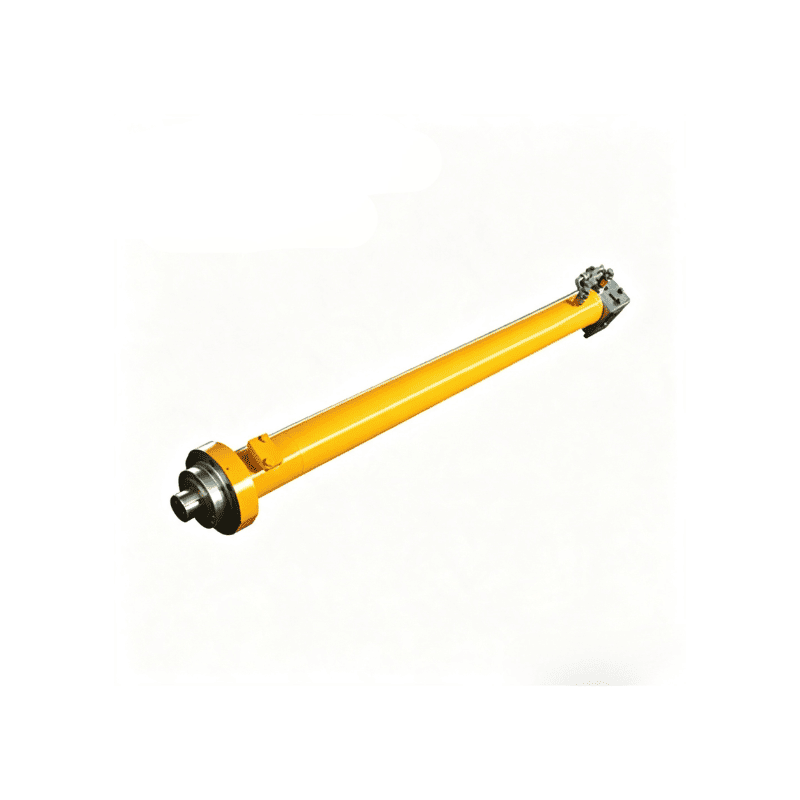

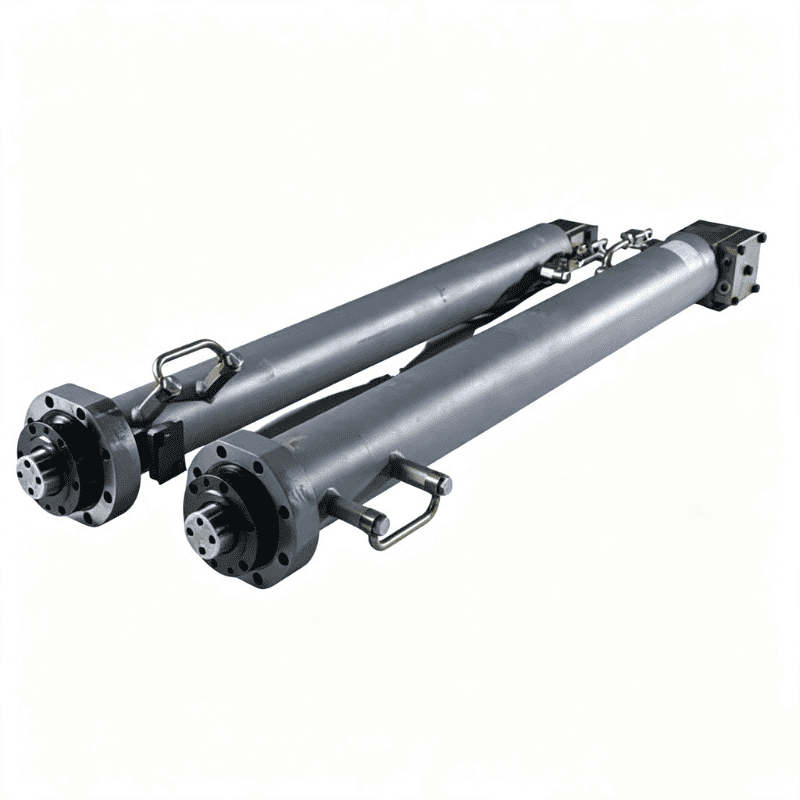

HCIC betonpompwagengiekcilinder voor plaatsingsapparatuur met groot bereik. Hogedruk-, trillingsbestendige hydraulische cilinders met boringen van 50-450 mm en slagen tot 8.000 mm.
Bore diameter:
50‑450 mmRod diameter:
32‑280 mmStroke:
200‑8.000 mmWorking pressure:
16‑45 MPaWorking temperature:
-40℃ tot +120℃Een giekcilinder van een betonpompwagen regelt de beweging van de plaatsende giek. De giek klapt in voor transport, vouwt zich uit over de bouwplaats en blijft in positie terwijl het beton door de leveringslijn beweegt. De cilinder doet dus meer dan alleen in- en uitschuiven. Het bestuurt een grote gelede structuur terwijl de machine werkt onder druk, trillingen en veranderende belastingsomstandigheden.
HCIC noemt giekcilinders als een van de drie belangrijkste functionele categorieën hydraulische cilinders van pompwagens. Dit productartikel richt zich alleen op de giekcilindertoepassing. Het combineert de giekcilinder niet met een stempelcilinder of een pompcilinder.
Voor een aannemer of apparatenbouwer komt de aankoopbeslissing neer op gecontroleerde beweging, drukweerstand, levensduur tegen vermoeiing, montagenauwkeurigheid en onderhoudsgemak. Een giekcilinder die in de pencentra past maar geen trillingen tolereert, is geen oplossing. Een sterke cilinder met de verkeerde bakboordpositie is ook geen oplossing.
Het volgende bereik wordt vermeld in de HCIC 2026-catalogus voor hydraulische cilinders van pompwagens en wordt gebruikt als technisch kader voor de giekcilindertoepassing:
| Parameter | Catalogusbereik |
|---|---|
| Boring diameter | 50‑450 mm |
| Diameter staaf | 32‑280 mm |
| Hartinfarct | 200‑8.000 mm |
| Werkdruk | 16‑45 MPa |
| Werktemperatuur | -40℃ tot +120℃ |
| Hoofdtoepassing | Betonpompwagens en complexe bouwmachines |
| Ontwerpprioriteiten | Hoge drukbestendigheid, trillingsbestendigheid en lange levensduur |
Tussen bewegende schakels is een giekcilinder geïnstalleerd. De belasting verandert naarmate de giekhoek verandert. Op een bepaald punt in de beweging moet de cilinder mogelijk een zwaar gedeelte starten. Op een ander punt kan het nodig zijn de giek vast te houden, terwijl de betonlijn en de giekgeometrie een andere reactiekracht creëren.
Die veranderende belasting is de reden waarom de cilinder moet worden geselecteerd op basis van het volledige bewegingsdiagram, en niet alleen op basis van de boringdiameter. De leverancier heeft de krachtbehoefte, slag, pincentra en werkdruk nodig voordat het ontwerp kan worden goedgekeurd.
Betonpompwagens werken met motortrillingen, hydraulische pulsaties, schokken in het wegvervoer en giekbewegingen. De catalogus identificeert trillingsweerstand als een kernvoordeel van deze productfamilie.
De loop, gelaste bevestigingspunten, zuiger, stang en afdichtingen moeten als één geheel werken. Een kleine uitlijningsfout bij een montagelip kan zijdelingse belasting op de stang veroorzaken. Bij herhaalde cycli verhoogt de zijbelasting de slijtage van de geleider en de afdichtingsspanning. De nauwkeurigheid van de montage is daarom onderdeel van de betrouwbaarheid van cilinders en niet slechts een installatiedetail.
De catalogus vermeldt een werkdrukbereik van 16-45 MPa en een werktemperatuurbereik van -40°C tot +120°C voor het hydraulische cilinderbereik van de pompwagen. Het juiste punt binnen dat bereik hangt af van het feitelijke systeem.
Een koper mag het bovenste getal niet als een standaard bedieningsinstelling beschouwen. De pomp, het ontlastventiel, de slangen, de regelkleppen, de cilinder en het frame moeten als compleet systeem worden beoordeeld. Bij de ontwerpbeoordeling moet ook rekening worden gehouden met drukpieken en thermische uitzetting.
De catalogus beschrijft gezamenlijk ontwikkelde hoogwaardige materialen voor de cilindercilinder. Het identificeert kotteren en walsen als verwerkingsroute. Deze processen worden gebruikt om de oppervlakteruwheid en maatnauwkeurigheid van de binnenboring te verbeteren.
Die binnenboring is het loopvlak voor de zuigerafdichting en het geleidingssysteem. Als de boring buiten de tolerantie valt of de verkeerde oppervlakteconditie heeft, kan de cilinder overmatige wrijving, interne lekkage of versnelde afdichtingsslijtage ontwikkelen.
De catalogus identificeert wrijvingslassen als een zuigerstangproces voor deze technische productgroep. Wrijvingslassen verbindt componenten door middel van druk en warmte die wordt gegenereerd door relatieve beweging. Het vermijdt een laszone met open vlam en kan een herhaalbare verbinding produceren wanneer de parameters en inspectiemethode worden gecontroleerd.
Voor een giekcilinder moet de verbinding worden beoordeeld, samen met de rechtheid van de stang, concentriciteit, oppervlaktebehandeling en het lastpad door het montage-uiteinde.
Hogedrukafdichtingen en geleidingscomponenten beperken lekkage en houden de stang uitgelijnd. Bij een giektoepassing heeft het afdichtingspakket te maken met drukveranderingen, trillingen, temperatuurschommelingen en vervuiling van buitenaf.
De exacte afdichtingsmassa moet worden gekozen uit de hydraulische vloeistof, het temperatuurbereik en de druk. De tekening moet ook de oppervlaktebehandeling van de staaf, de opstelling van de afdichtingen, de poortlocatie en montagetoleranties vermelden.
Voor een nauwkeurige offerte, stuur:
Foto's zijn nuttig, maar een maattekening is beter. Als de bestaande cilinder nog steeds is geïnstalleerd, geef dan het machinemodel en de locatie van elk montagecentrum op.
Het regelt de beweging en positionering van de gelede plaatsingsboom op een betonpompwagen of aanverwante plaatsingsapparatuur.
Het catalogusbereik omvat een boring van 50‑450 mm, een staafdiameter van 32‑280 mm en een slag van 200‑8.000 mm. De uiteindelijke maat wordt geselecteerd op basis van de machinegeometrie en belastingsvereiste.
In de catalogus wordt 16-45 MPa vermeld als het werkdrukbereik voor de productgroep hydraulische cilinders met pompwagen. De goedgekeurde druk voor een specifieke cilinder moet worden bevestigd aan de hand van de tekening, het materiaal en het volledige hydraulische systeem.
Ze verbeteren de oppervlakteconditie van de binnenboring en de maatnauwkeurigheid. Dat heeft rechtstreeks invloed op de levensduur van de zuigerafdichting, de wrijving en de interne lekkage.
In deze technische productgroep wordt wrijvingslassen gebruikt voor het productieproces van de zuigerstang. Het biedt een gecontroleerde verbindingsmethode die nog moet worden gecontroleerd op concentriciteit, rechtheid en draagvermogen.
Ja, een bestaande cilinder kan als referentie worden beoordeeld. Geef de pincentrumlengtes, boring, stang, slag, poorten, montagedetails en foto's op. De definitieve productie moet een goedgekeurde tekening volgen.
HCIC produceert sinds 1998 hydraulische producten. Het bedrijf levert hydraulische cilinders en aandrijfeenheden voor de bouw, afvalverwerking, transport en andere industriële toepassingen.
Voor betonpompapparatuur is de technische aanpak van HCIC gebaseerd op de cilinder- en machine-interface samen. Boring, slag, werkdruk, temperatuur, montage, poortopstelling en materiaalproces worden als één specificatie beoordeeld.
- WhatsApp / Tel: +86 153 7619 8599
- E-mail: davidsong@mail.huachen.cc
- Website: http://jnhcic.com/
Stuur de giektekening of de bestaande cilinderafmetingen mee. HCIC kan de montage beoordelen en een offerte opstellen voor de vereiste hoeveelheid.
