Bekijk de afmetingen van de 53-4592-106 hydraulische cilinder met dubbele gaffel, slag van 106,06 inch, 3/4 inch NPTF-poort en catalogusgewicht van 208 lb voor OEM-apparatuur met lange veerweg.
Stroke:
2.694 millimeterClosed length,:
1.219 mmExtended length:
3.913 mmPort:

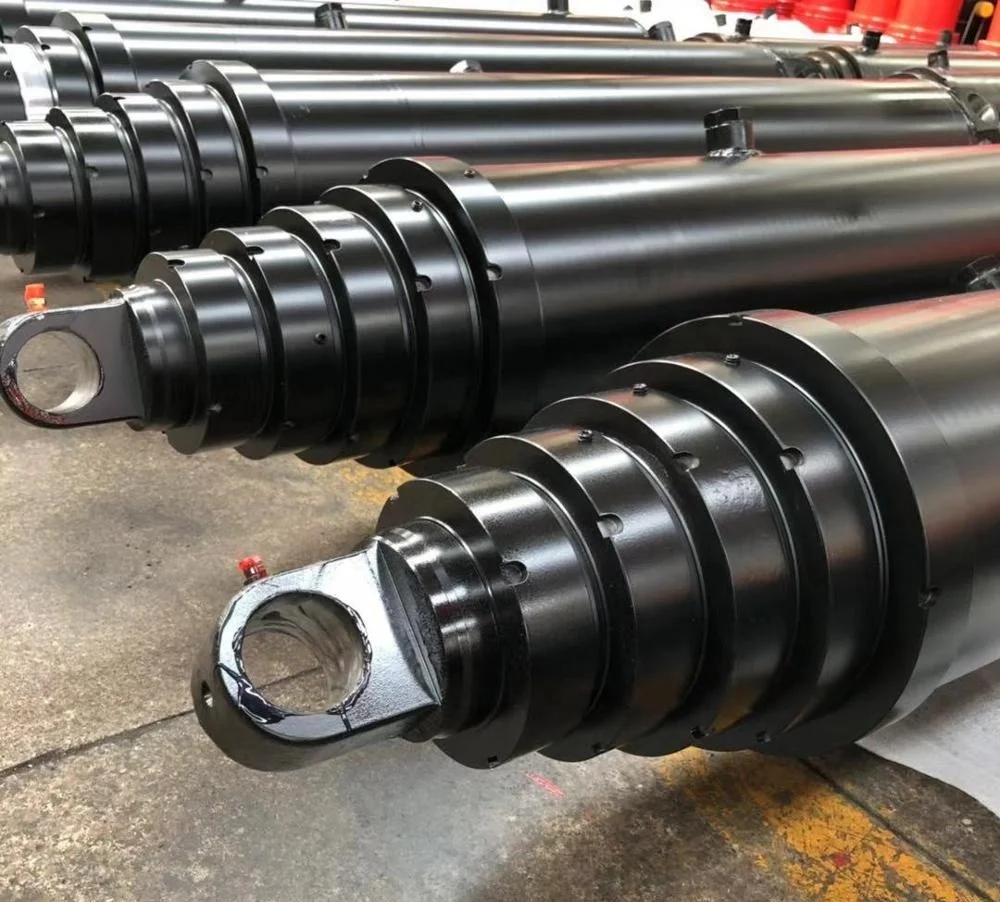

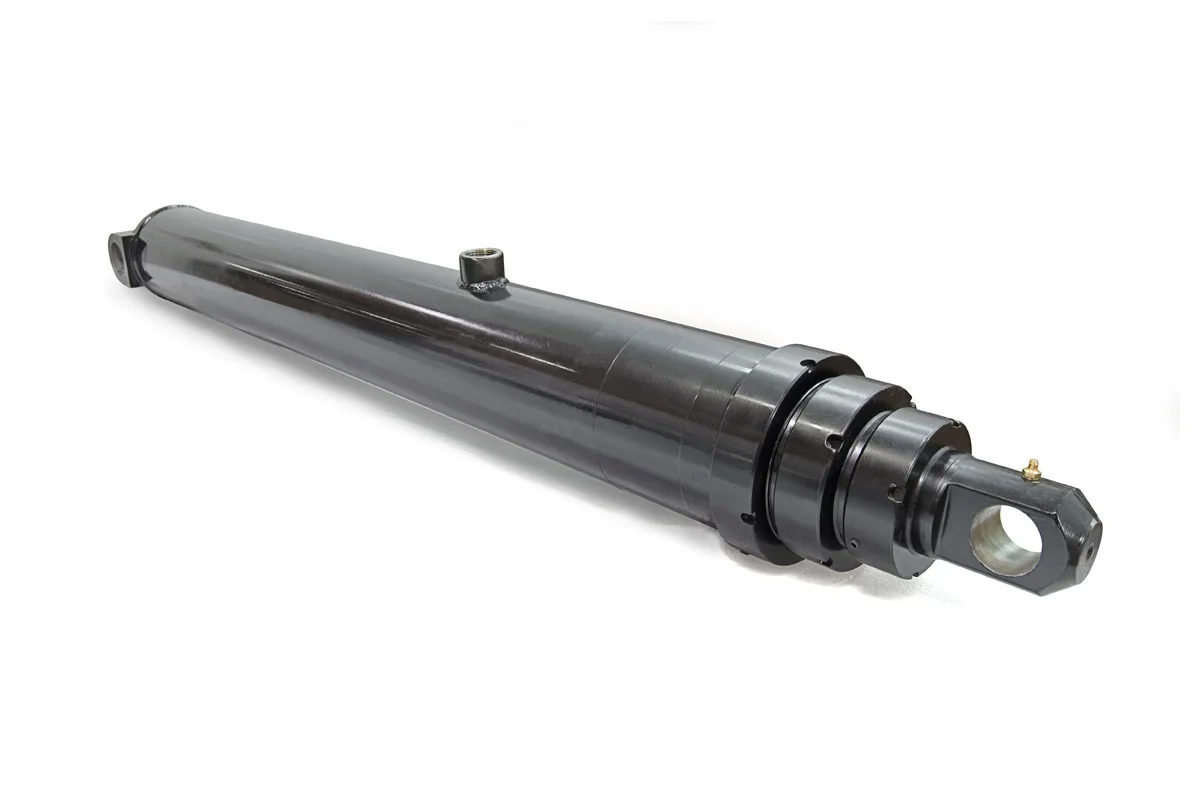

3/4 in NPTFDe 53-4592-106 hydraulische cilinder met dubbele gaffel is een model uit de 4000-serie met lange slag, vermeld in de HCIC-2026-catalogus. De catalogusslag van 106,06 inch plaatst hem in een andere installatiediscussie dan een compacte actuator: de machine moet ruimte hebben voor een lange verandering in de hartafstand van de pin, en de beugels en slangen moeten tijdens de volledige beweging onder controle blijven.
Voor een OEM-bouwer of onderhoudsteam is het nuttige uitgangspunt de volledige maatlijn. Het omvat slag, gesloten lengte, verlengde lengte, montageafmetingen, poort, olievolume en gewicht. Deze waarden helpen ingenieurs het model te vergelijken met een bestaande cilinder of een nieuwe machine-indeling voordat ze om een projectofferte vragen.
| Item | Inch-waarde | Metrische waarde |
|---|---|---|
| Model | 53-4592-106 | 53-4592-106 |
| Serie | 4000-serie | 4000-serie |
| Beroerte, A | 106,06 inch | 2.694 millimeter |
| Gesloten lengte, B | 48.00 uur | 1.219 mm |
| Uitgebreide lengte, C | 154,06 inch | 3.913 mm |
| Afmeting D | 1,50 inch | 38 mm |
| Afmeting E | 2,06 inch | 52 mm |
| Afmeting F | 2,00 inch | 51 mm |
| Afmeting G | 7.00 uur | 178 mm |
| Afmeting J | 2,06 inch | 52 mm |
| Afmeting K | 19.50 inch | 495 mm |
| Haven | 3/4 in NPTF | 3/4 in NPTF |
De catalogus biedt geen universele druk-, belasting- of levensduurgarantie voor de 53-4592-106. Voor de definitieve selectie zijn het werkelijke lastpad, de hydraulische omstandigheden en de veiligheidsbeoordeling van de machine vereist.
Een pin-to-pin-cilinder werkt niet op zichzelf. De vaste pin, bewegende pin en het verbonden mechanisme bepalen de beweging. Voor de 53-4592-106 vermeldt de catalogus 48,00 inch gesloten en 154,06 inch uitgeschoven. De machine heeft daarom een gecontroleerd pad nodig over een grote verandering in de hartafstand van de pin.
Breng vóór de montage de twee eindposities en enkele tussenposities in kaart. Controleer of de cilinder binnen het beoogde hoekbereik blijft, of de montagebeugels de last in de juiste richting dragen en of de omringende constructie ruimte laat voor beweging van lichaam, stang, pennen en slang.
Een lange slag maakt routing ook belangrijker. De slangen moeten het bewegende geheel volgen zonder uit te rekken, vast te haken of tegen het frame te wrijven. Serviceteams moeten de haven kunnen bereiken en hardware kunnen monteren zonder niet-gerelateerde apparatuur te demonteren.

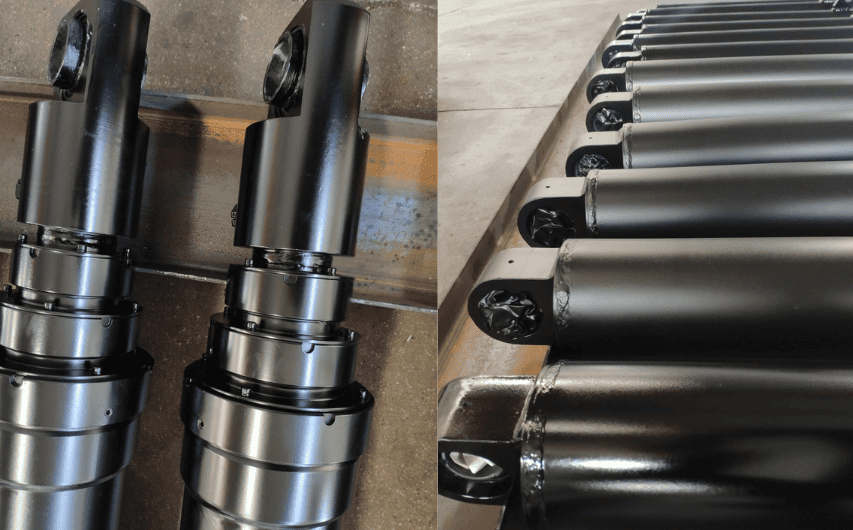

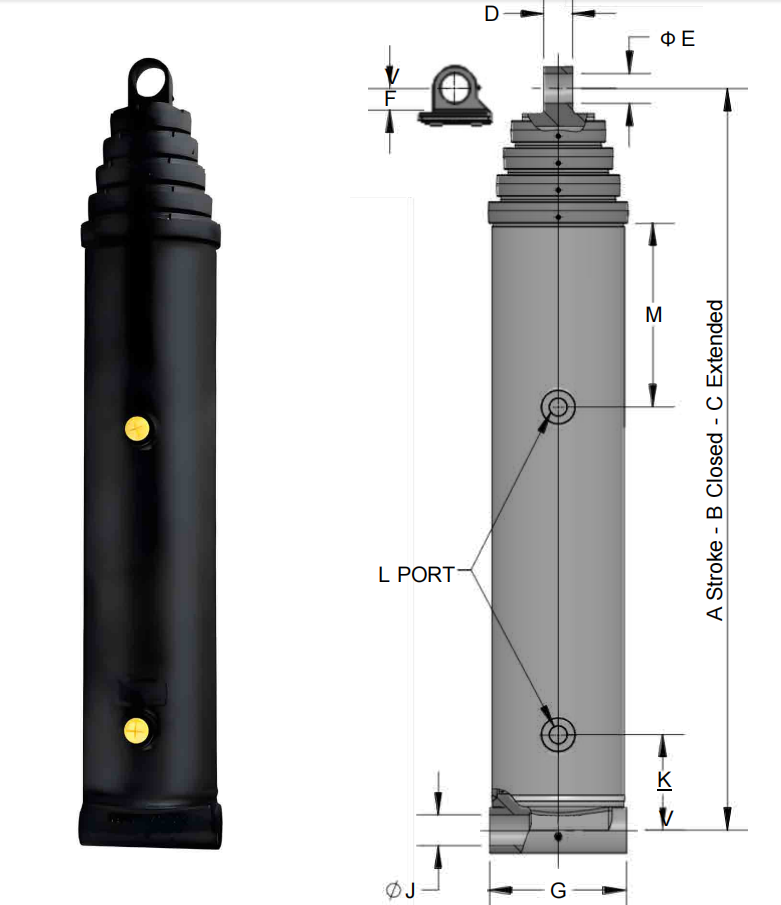

De catalogusafmetingen D, E, F, G, J en K vormen het uitgangspunt voor de montage. Vergelijk ze met de machinetekening in plaats van aan te nemen dat de lange slag de enige montagevereiste is.
De 3/4 inch NPTF-poort moet overeenkomen met de bestaande praktijk voor hydraulisch loodgieterswerk en montage. Controleer de adapter, afdichtingsmethode, buigradius van de slang en poortrichting voordat de cilinder in een beperkte ruimte wordt geïnstalleerd.
De productrij vermeldt een olievolume van 1,7 gallon en een verlengd olievolume van 6,0 gallon. Het hydraulische systeem moet voldoende bruikbaar reservoirvolume hebben voor de cilinder, slangen, kleppenblok en feitelijke bedieningspositie. Deze cataloguswaarden vormen geen volledige berekening van de reservoirgrootte.
Het vermelde gewicht is 208 lb. Die waarde is van belang tijdens transport, installatieplanning en beugelontwerp. Zorg voor een veilige hefmethode en bevestig dat de machineconstructie de cilinder kan ondersteunen en de werklast via de penverbindingen kan overbrengen.
De 53-4592-106 kan worden beoordeeld voor OEM-apparatuur met lange reizen en vervangingsprojecten waarbij een pin-to-pin-cilinder wordt gebruikt. Het is een kandidaat voor mechanismen waarbij de vaste en bewegende montagepunten bij volledige uitstrekking ver uit elkaar liggen, op voorwaarde dat de machinegeometrie overeenkomt met de catalogusafmetingen.
Een offerte mag niet alleen gebaseerd zijn op het modelnummer. HCIC heeft de machinetekening of nauwkeurige veldmetingen, werkdruk, belastingsrichting, cyclusfrequentie, pindetails en hydraulische verbindingsinformatie nodig om de toepassing te beoordelen.
De 53-4592-106 pin-to-pin hydraulische cilinder is een optie uit de 4000-serie met lange slag voor mechanismen die een gedefinieerde verandering in de pin-middenafstand nodig hebben. De slag van 106,06 inch, 48,00 inch gesloten lengte, 154,06 inch verlengde lengte, 3/4 inch NPTF-poort, 1,7 gallon vulwaarde, 6,0 gallon uitgebreide waarde en 208 lb catalogusgewicht geven een OEM-team een nauwkeurige basis voor de eerste beoordeling van de montage.
Stuur de volledige bewegingsgeometrie, montagedetails, hydraulische gegevens en hanteringsplan naar HCIC voordat u bestelt. Die informatie is nodig om te bepalen of dit langeafstandsmodel past bij de complete machine.
