De 4TG-E130x1307 is een telescopische hydraulische cilinder met vier fasen en een telescopische onderkant van de dumptrailer met een slag van 1.307 mm, een maximale werkdruk van 180 bar en een kipbereik uit de catalogus van 15-25 ton.
Number of stages:
4 fasenStroke:
1.307 millimeterMass:
58 kgWorking volume:

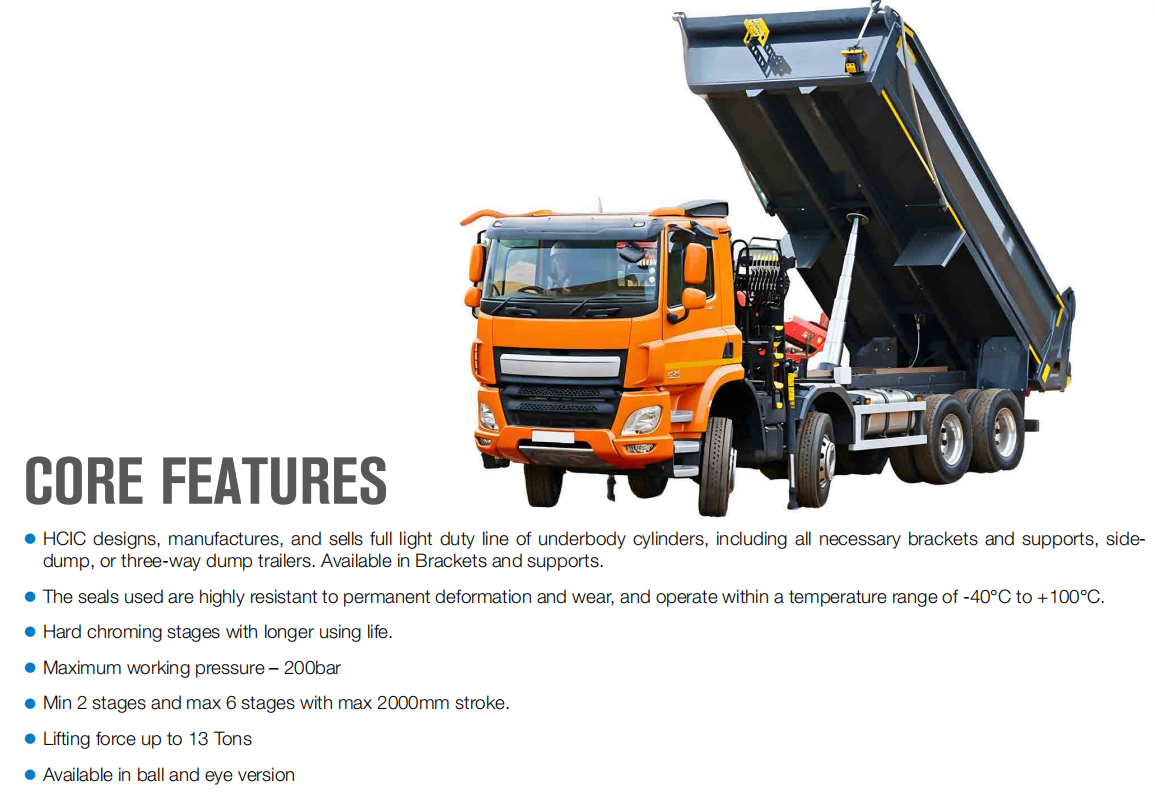

13,7 literDe 4TG-E130x1307 is een viertraps telescopische hydraulische cilinder met dumptrailer, vermeld in de HCIC-2026-catalogus. Het maakt deel uit van het assortiment lichte onderwagenuitvoeringen voor zij- en driewegdumpers, waarbij een lange slag onder de carrosserie en het chassis moet passen.
Het model biedt een gedefinieerd startpunt voor een OEM- of vervangingscilinderbeoordeling: vier fasen, 1.307 mm slag, 180 bar maximale werkdruk en een cataloguskiepvermogen van 15–25 ton. De cilinder moet vóór aankoop worden afgestemd op de volledige trailerconstructie, het hydraulische circuit en de montageopstelling.
| Parameter | Cataloguswaarde |
|---|---|
| Model | 4TG-E130x1307 |
| Producttype | Telescopische hydraulische cilinder aan de onderkant |
| Aantal fasen | 4 |
| Hartinfarct | 1.307 millimeter |
| Massa | 58 kg |
| Werkvolume | 13,7 liter |
| Maximale werkdruk | 180 bar |
| Catalogus kipcapaciteitbereik | 15–25 ton |
| Afmeting L | 545 mm |
| Afmeting A | 216 mm |
| Afmeting B | 329 mm |
| Afmeting C | 132 mm |
| Afmeting D | 92 mm |
| Afmeting E | 58 mm |
De bovenstaande waarden zijn overgenomen uit de tabel met telescopische hydraulische cilinders onder de carrosserie in de meegeleverde HCIC-2026-catalogus, PDF-pagina 18. In de gedrukte tabel toont de rij voor 4TG-E130x1307 vier fasen: een slag van 1.307 mm, een massa van 58 kg, een werkvolume van 13,7 l en een maximale werkdruk van 180 bar.

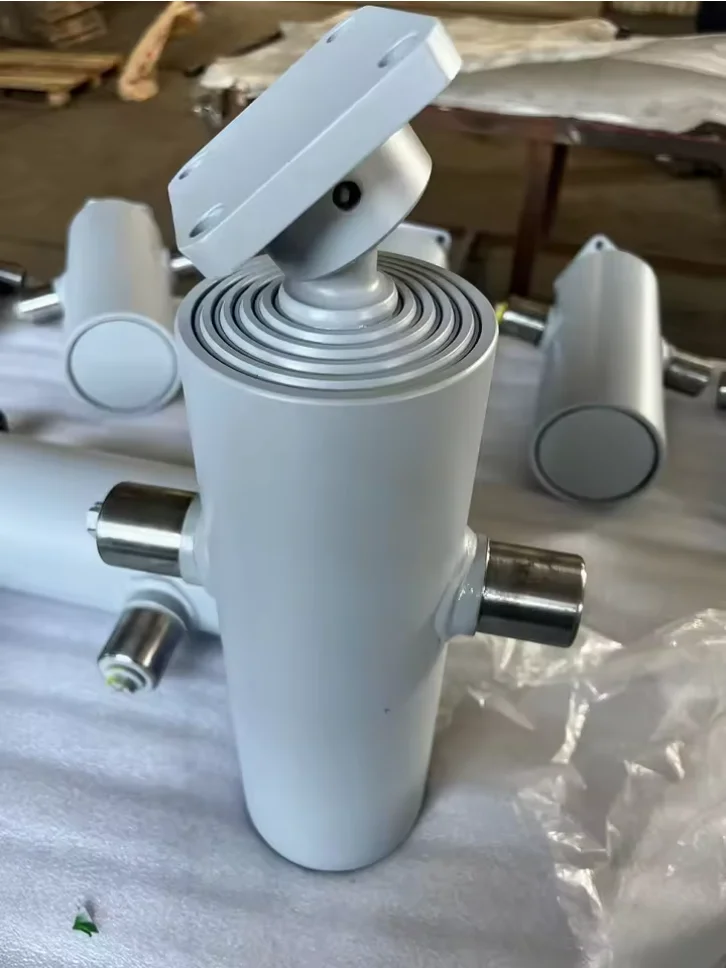

Een telescopische cilinder maakt gebruik van geneste trappen om een langere werkbeweging te produceren zonder dat de volledige uitgeschoven lengte nodig is wanneer deze is ingetrokken. Deze opstelling is handig bij dumptrailers waar de beschikbare ruimte onder de laadbak beperkt is, maar het kipsysteem nog steeds voldoende beweging nodig heeft.
De 4TG-E130x1307 heeft vier trappen en een vermelde slag van 1.307 mm. De L-afmeting van 545 mm biedt een startpunt voor de planning van gesloten ruimtes, maar bij de installatie moet ook rekening worden gehouden met de cilinderhouder, pen- of oogverbinding, chassisbalken, slangen en het volledige bewegingspad van de kipbak.
De cilinder bepaalt niet zelf het kipresultaat. Scharnierlocatie, lichaamsgewicht, lastverdeling, kantelhoek, pompstroom en ontlastingsbescherming hebben allemaal invloed op de kracht en snelheid die nodig is tijdens de cyclus.

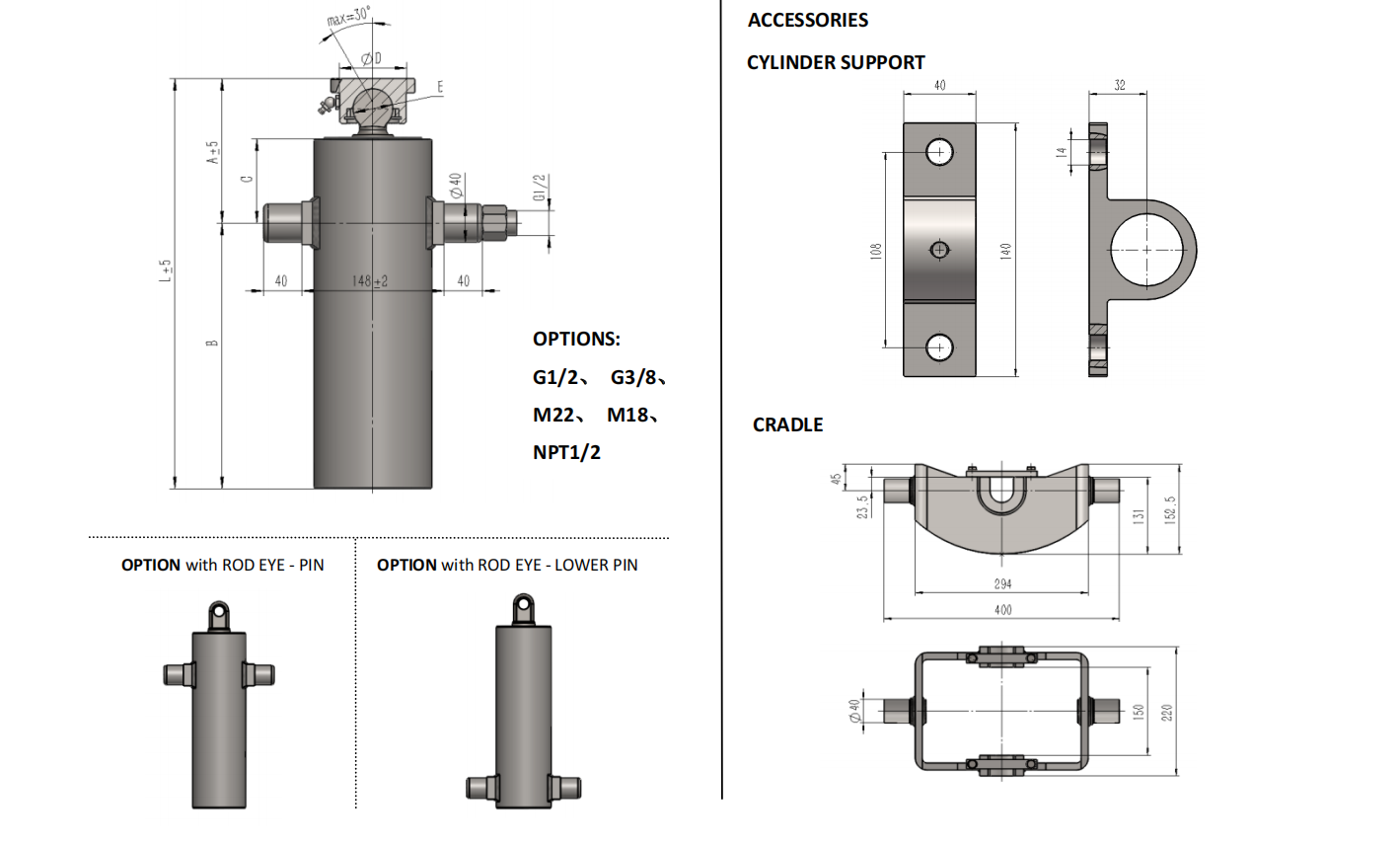

Begin met de vermelde L-afmeting en de A-E installatieafmetingen. Vergelijk deze met de aanhangertekening of het gemeten montageoppervlak. Controleer vervolgens de cilinder via de volledige kantelboog. Een cilinder kan het chassis vrijgeven wanneer de carrosserie gesloten is, maar in contact komen met een dwarsbalk of beugel wanneer de carrosserie omhoog gaat.

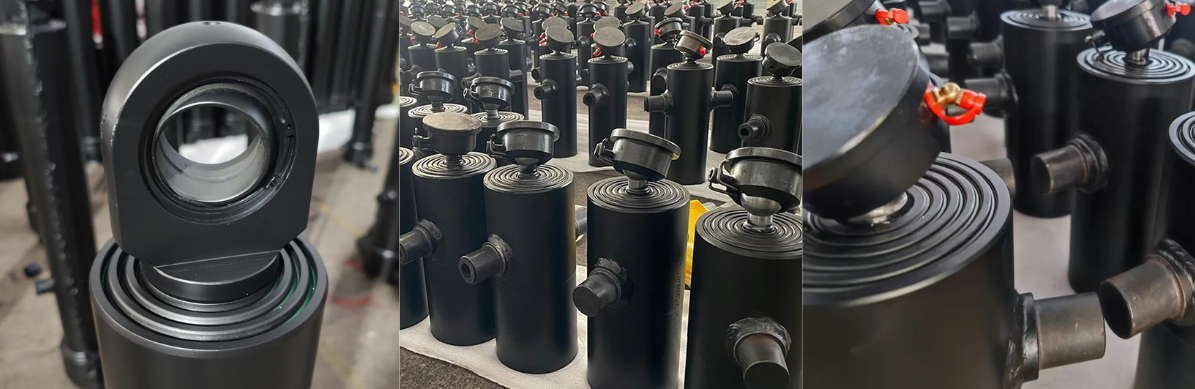

De cataloguspagina toont opties voor staaf-ogen en onderste pennen voor het assortiment cilinders onder de carrosserie, samen met verwijzingen naar de steunwieg. De exacte aansluiting en opstelling van de houder voor een 4TG-E130x1307 moet worden bevestigd op basis van de projecttekening. Ga er niet van uit dat een soortgelijk uitziende telescopische cilinder dezelfde penafstand of montagemethode zal gebruiken.

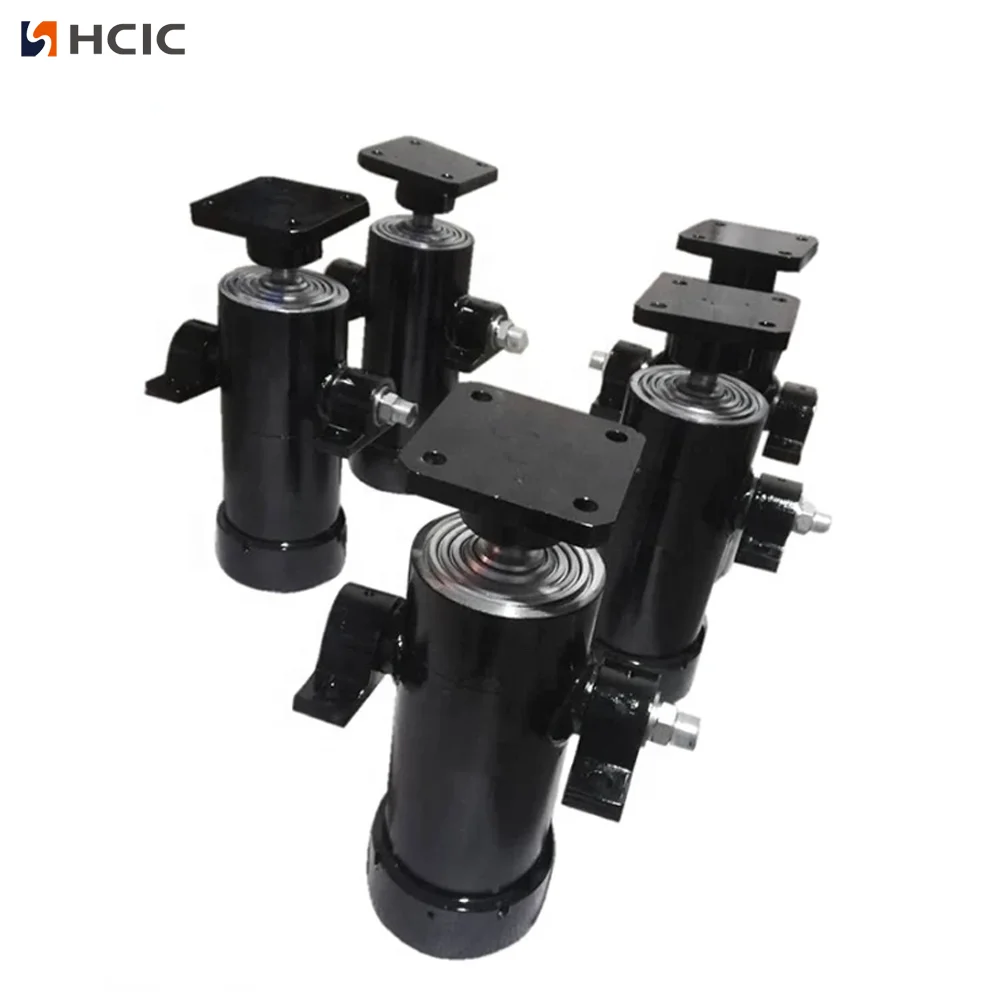

De cilinder moet worden ondersteund en uitgelijnd via het montageontwerp van de aanhanger. Beugels mogen de cilinder niet in positie dwingen of zijwaartse belasting veroorzaken tijdens het uitschuiven. Controleer de pennen, houder, slangen en nabijgelegen framedelen voordat u er belasting op uitoefent.
In de catalogus staat een maximale werkdruk van 180 bar voor de 4TG-E130x1307. De pomp, het ontlastventiel, de slangmaat, het olievolume en het regelcircuit moeten aan deze eis worden getoetst. Werkdruk is niet hetzelfde als gegarandeerd hefvermogen; De werkelijke kracht is afhankelijk van de hydraulische druk, het effectieve oppervlak en de mechanische geometrie van de aanhanger.

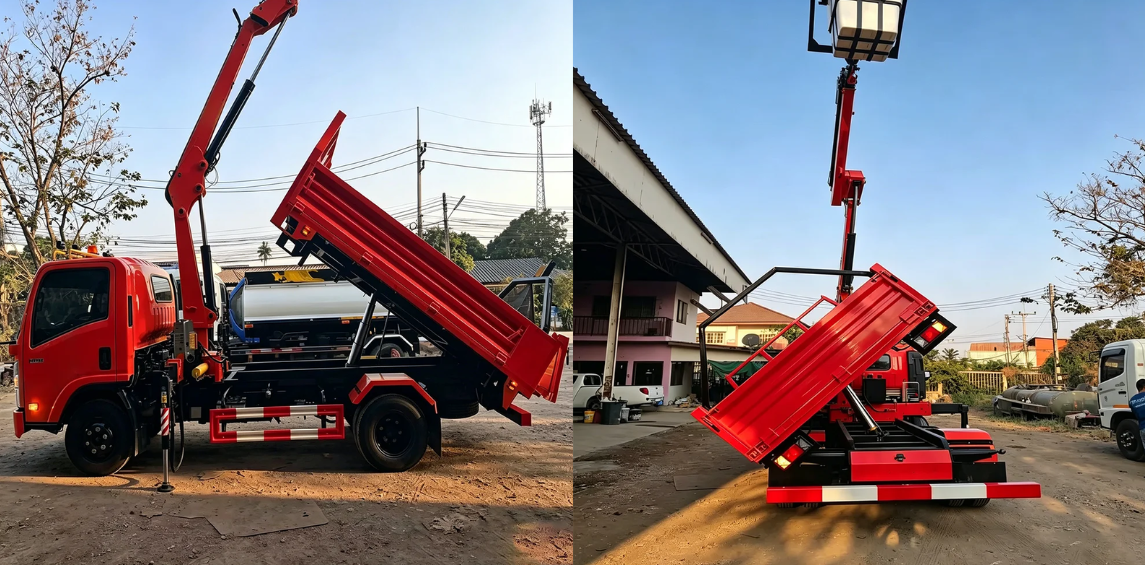

De 4TG-E130x1307 is relevant voor dumptrailerprojecten waarbij een viertraps telescopische hydraulische cilinder onder de carrosserie nodig is met een slag van 1.307 mm. Het kan worden overwogen voor indelingen met zijdumps en driezijdige dumptrailers wanneer de beschikbare installatieruimte en het toepassingsbereik van de catalogus overeenkomen met het project.
In de catalogus wordt een kipcapaciteit van 15 tot 25 ton vermeld. Beschouw dit als een referentie voor een catalogustoepassing, niet als een universele goedkeuring van de payload. De aanhangeropbouw, scharnierconstructie, chassissterkte, lastverdeling en hydraulisch systeem moeten samen worden beoordeeld.
Voor een 4TG-E130x1307 OEM- of vervangingsaanvraag stuurt u:
Deze informatie helpt een directe cilindervervanging te scheiden van een herontwerp van het montage- of hydraulische systeem.
De 4TG-E130x1307 biedt trailerbouwers een gedefinieerde viertraps cilinderoptie onder de carrosserie met een slag van 1.307 mm, een massa van 58 kg, een maximale werkdruk van 180 bar, een werkvolume van 13,7 liter en een kipbereik van 15-25 ton uit de catalogus.
Stuur de trailertekening, montageafmetingen en hydraulische gegevens naar HCIC voor een montagebeoordeling voordat u bestelt.
