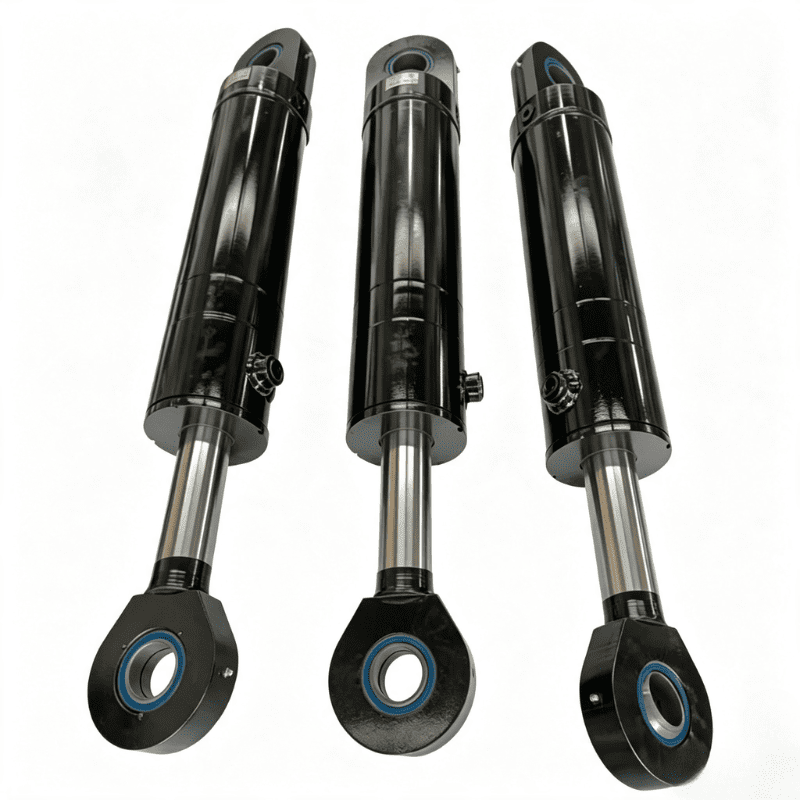

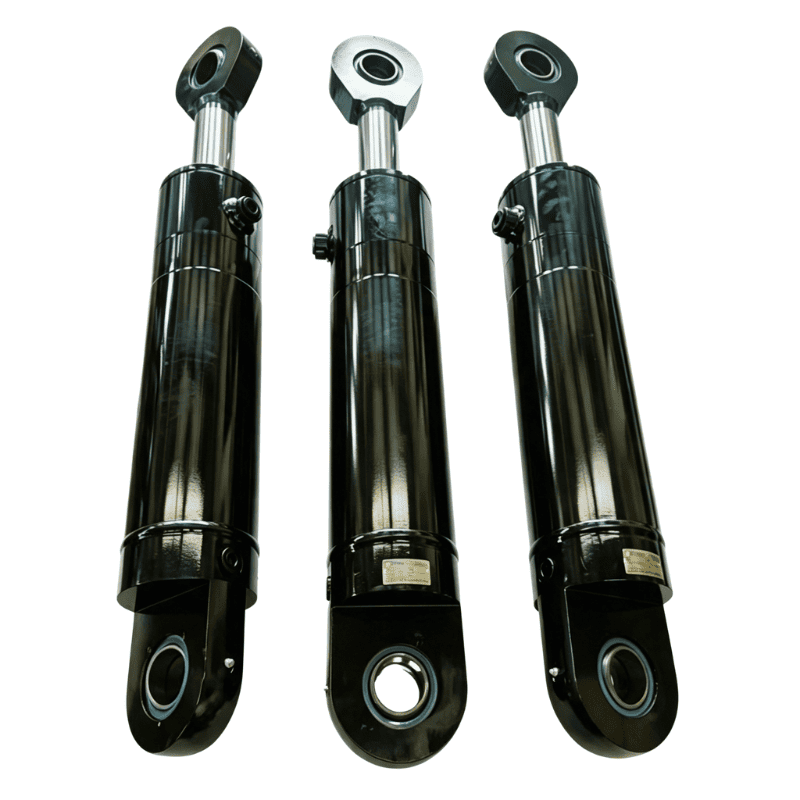

HCIC H-001-7057 gedempte half-pack giekcilinder voor de voorlader: boring van 4,5 inch, stang van 2,5 inch, slag van 41,5 inch. Demping aan het einde van de slag voor vuilniswagens met hoge cycli. Heil-stijl applicatie.
Bore:
4,5"Rod:
2,5"Stroke:
41,5"Application:
H Half-pack voorladerarmcilinderDe H-001-7057 is een voorlader-giekcilinder voor vuilniswagens. Eén product, één klus: zwaai de hefarmen die naar voren reiken, pak een afvalcontainer en til deze over de cabine in de vuilcontainer.
De specificaties: 4,5 inch boring, 2,5 inch staaf, 41,5 inch slag. En het kenmerk dat hem onderscheidt van een cilinder met gewone arm: demping aan het einde van de slag.
De catalogus vermeldt het voor de H Half Pack-voorladerarmtoepassing. Als uw wagenpark met voorladers met half bepakt materiaal beschikt, is dit de armcilinderklasse die deze opbouw gebruikt.
Uit de HCIC 2026-catalogus:
| Parameter | Waarde |
|---|---|
| Model | H-001-7057 |
| Boring | 4,5" |
| Hengel | 2,5" |
| Hartinfarct | 41,5" |
| Sollicitatie | H Half-pack voorladerarmcilinder |
| Functie | Gedempt |
Een voorladerarm doet gewelddadig werk. Hij zwaait een geladen container door een boog en stopt hard aan het einde van de slag. Zonder demping is die stop een mechanische klap: de zuiger raakt de eindkap, de last schiet naar voren, het frame kreunt en de afdichtingen vangen de schok op.
Doe dat een paar honderd keer per week, vijftig weken per jaar, en de schade loopt op:
Het gedempte ontwerp verandert de laatste centimeters veerweg. Wanneer de zuiger het einde nadert, komt deze in een kussenhuls terecht. Opgevangen olie wordt door een doseeropening geperst in plaats van vrij te ontsnappen. De vertraging wordt gecontroleerd. De zuiger vertraagt, stopt en komt tot rust - in plaats van dicht te slaan.
Het resultaat is geen zachtere prestatie. Het is moeilijker presteren over meer cycli. Minder schokken per cyclus betekent dat de cilinder, de montage en de armstructuur allemaal langer overleven.
Als u een defecte armcilinder van een vrachtwagen met een hoge cyclus vervangt, is demping de juiste specificatie – geen upgrade.
Boring van 4,5 inch.Dit is de krachtgenerator. De werkdruk die op het zuigergebied inwerkt, produceert de hefkracht van de arm. De 4,5-inch boring is de klasse die standaard residentiële en commerciële afvalcontainers verwerkt.
2,5-inch staaf.De stang draagt de drukbelasting wanneer de arm duwt, en de trekbelasting wanneer deze trekt. De diameter van 2,5 inch geeft de kolom de sterkte om knikken bij zijbelasting te weerstaan – en de armen van de voorlader kunnen zijwaarts worden geladen, omdat de container aan kabels of kettingen zwaait.
Slag van 41,5 inch.De reisafstand die de arm moet afleggen van de grondoppakpositie tot het dumpen boven de cabine. Slag is een geometrische beslissing – te kort en de arm kan de boog niet voltooien; te lang en de cilinder gaat te ver en het lichaam komt tussenbeide.
De drie cijfers werken samen. Verander er één en de beweging van de arm verandert. Dit is de reden waarom we bouwen volgens de catalogusspecificaties in plaats van 'dichtbij genoeg'.
De H-001-7057 werkt buitenshuis, volledig in het zicht. De stang steekt bij elke cyclus boven de cabine uit, tegen strooizout in de winter, stof en gruis op stortplaatsen het hele jaar door, regen, ijs en temperatuurschommelingen. Af en toe veroorzaakt een verkeerd ingeschatte containeropname een zijdelingse impact op de hele montage.
Twee dingen bepalen hoe lang het duurt:
Staaf oppervlak. De staaf moet hard genoeg zijn om gruis van zich af te schudden, glad genoeg om de afdichting niet te verslijten en corrosiebestendig genoeg om strooizout te overleven. Oppervlakteafwerking en behandelingskwaliteit onderscheiden een cilinder van twee jaar van een cilinder van zes jaar.
Afdichtingspakket. De staaf gaat het grootste deel van zijn levensduur langer mee, wat betekent dat er meer staafoppervlak door de wisser gaat en meer kans heeft om verontreinigingen weer naar binnen te slepen. Een wisser die vuil wegschraapt voordat het de stangafdichting bereikt, is niet optioneel op een vuilniswagen.
Wij bezuinigen ook niet op de zaken.
Wanneer u de H-001-7057 bestelt, bevestigt u:
1. Montagestijl – penoog, gaffel of kruisbuis, en pendiameters
2. Poortoriëntatie en fittingschroefdraadstandaard (SAE, NPT, BSP, ORFS)
3. Afdichtingsmiddel voor uw bedrijfstemperatuur, indien niet standaard
We matchen ook OEM-onderdeelreferenties - stuur de uwe en wij bevestigen de montage vóór productie.
Elke unit wordt onder druk getest voordat hij in kratten wordt geplaatst. Testgegevens worden met de cilinder meegeleverd.
Jinan Huachen Industrial Co., Ltd. Opgericht in 1998. Jinan, Shandong, China. Drie fabrieken. 300+ medewerkers. 25+ ingenieurs. Export naar meer dan 50 landen.
Wij vervaardigen hydraulische cilinders voor de afvalverwerkingsindustrie – voorladerarmcilinders, telescopische uitwerpcilinders, packer- en schuifcilinders – in onze eigen fabriek met interne honen, QPQ-behandeling en druktesten.
ISO 9001:2015 gecertificeerd. Exportdocumentatie in eigen beheer verzorgd.
