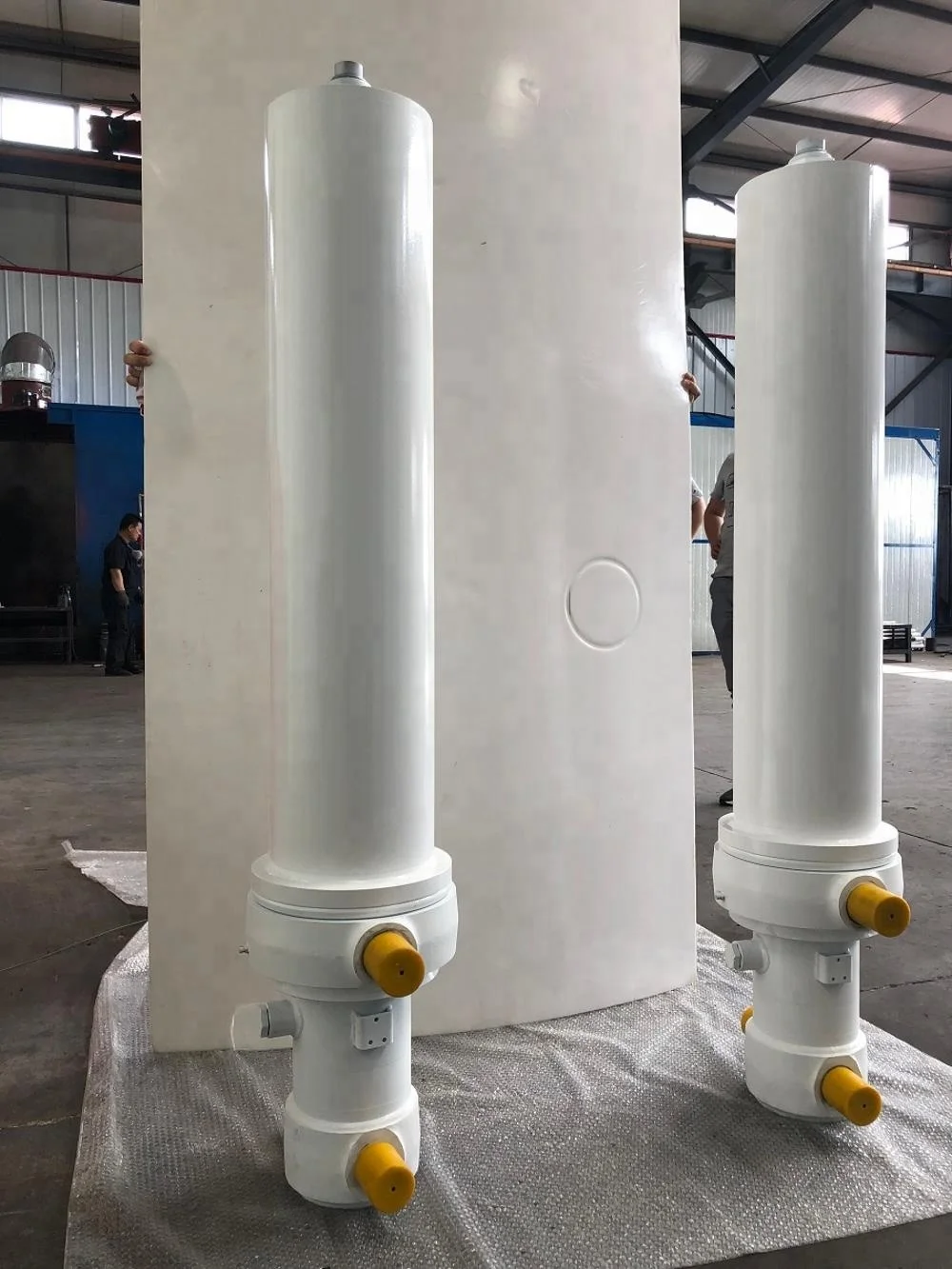

De FE-4TG-E169*4280 hydraulische cilinder met voorkiepfunctie is bedoeld voor dumptrucktoepassingen van 49 ton, met een druk van 16 MPa en een gesloten lengte van 1.345 mm.
Working pressure:
16 MPaTipping capacity reference:
49 tNumber of stages:
4 fasenDe FE-4TG-E169*4280 is een viertraps hydraulische cilinder met voorkiep, vermeld in de hydraulische kipcatalogus van HCIC, voor een kipcapaciteit van 49 ton. De telescopische constructie combineert een groot werkbereik met een korter gesloten pakket dan normaal gesproken nodig zou zijn voor een eentrapscilinder.
Het model is bedoeld voor het ontwerp van een frontkiepdumpersysteem, waarbij cilinderlengte, montagegeometrie en voertuigbelasting samen moeten worden beoordeeld. De catalogus biedt de volgorde van de hoofdboringen, de druk, de installatieafmetingen en de gesloten lengte die nodig zijn voor een eerste technische bespreking.
| Parameter | Cataloguswaarde |
|---|---|
| Model | FE-4TG-E169*4280 |
| Referentie kipcapaciteit | 49 t |
| Werkdruk | 16 MPa |
| Aantal fasen | 4 |
| Volgorde van boringdiameters | 169 / 158 / 136 / 115 mm |
| Afmeting A | 245 mm |
| Afmeting B | 385 mm |
| Afmeting C | 70 mm |
| Afmeting D | 50 mm |
| Afmeting delta | 50 mm |
| Gesloten lengte L | 1.345 millimeter |
De bovenstaande waarden zijn overgenomen uit de tabel met FE/FC-voorkipcilinders in de meegeleverde HCIC-2026-catalogus. De referentie van het kipvermogen is een catalogustoepassingswaarde en geen garantie voor elke vrachtwagenconfiguratie.

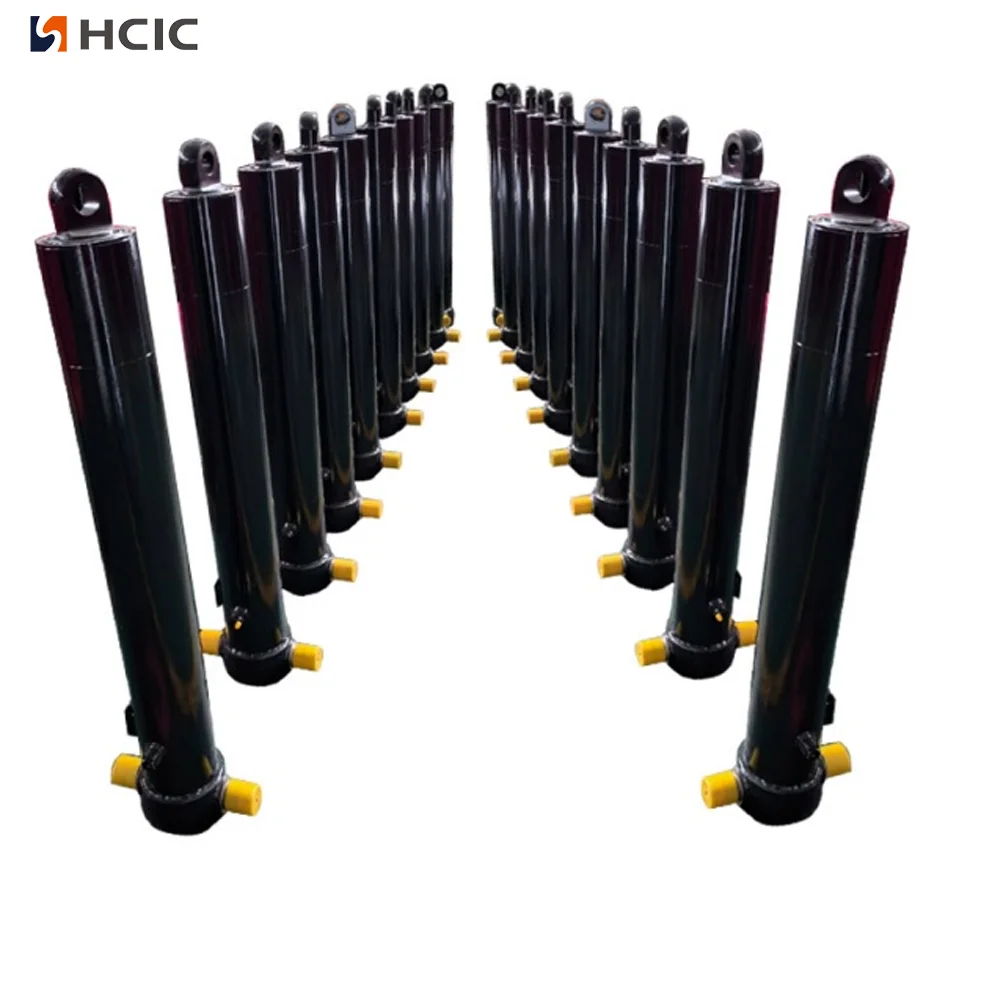

De FE-4TG-E169*4280 maakt gebruik van vier geneste trappen. De boorvolgorde neemt af van 169 mm naar 115 mm naarmate de trappen groter worden. Door deze opstelling kan de cilinder een lange hefbeweging maken, terwijl de gesloten installatielengte op 1.345 mm blijft.
Tijdens een frontkiepcyclus werkt hydraulische druk op het actieve podiumgebied. Naarmate de fasevolgorde verandert, veranderen ook de beschikbare hefkracht en bewegingssnelheid. Om deze reden mag een cilinder niet alleen worden geselecteerd op basis van de grootste boring of op basis van het nominale vrachtwagenvermogen. Het lichaamsgewicht, het laadvermogen, de scharnierpositie, de bevestigingspunten en het hydraulisch circuit hebben allemaal invloed op het uiteindelijke systeemresultaat.

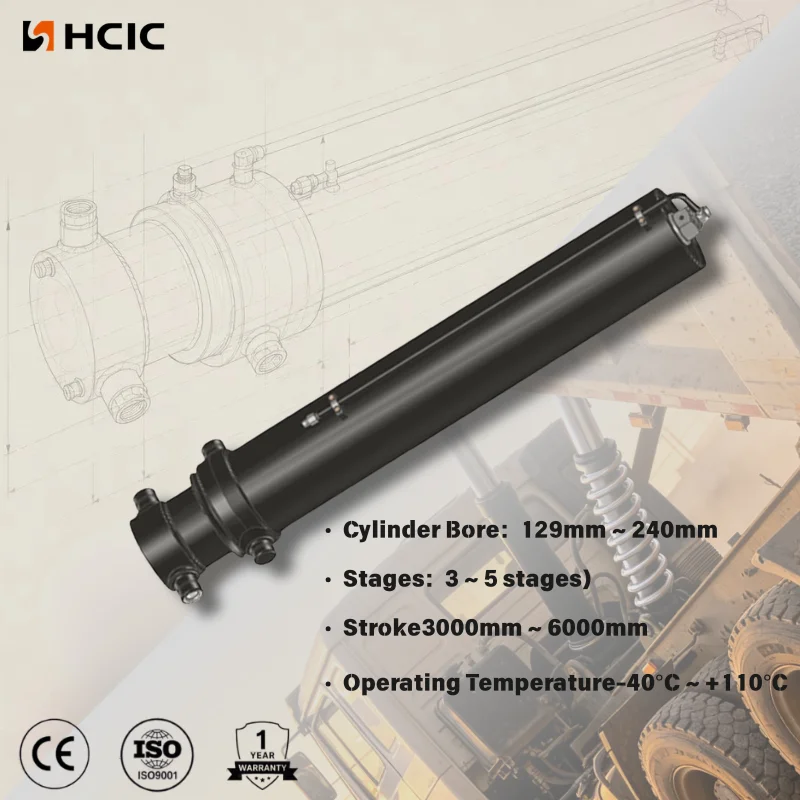

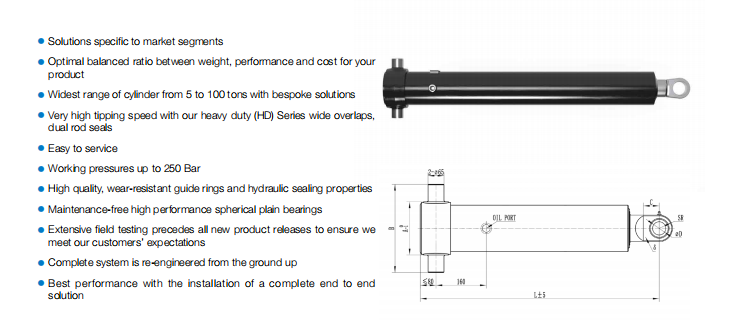

De catalogus vermeldt de A-, B-, C-, D- en delta-afmetingen voor de FE-4TG-E169*4280. Deze afmetingen moeten worden vergeleken met de voormontagebeugel van de truck, de draaiinrichting, de framespeling en de positie van de gesloten carrosserie.
De gesloten lengte van 1.345 mm is vooral belangrijk wanneer de cilinder tussen het chassis en de voorste kipbak wordt geïnstalleerd. Kopers moeten ook het volledige uitgeschoven traject, de hoek van de cilinder bij het begin van het heffen en de speling rond elk bevestigingspunt controleren. Een qua afmetingen vergelijkbare cilinder kan nog steeds ongeschikt zijn als de pincentra of de beugelgeometrie verschillen.
De catalogus vermeldt een werkdruk van 16 MPa en een kipcapaciteitreferentie van 49 ton voor dit model. Deze cijfers moeten worden beoordeeld naast de pompinstelling, klepbescherming, hydraulische oliestroom en vrachtwagenconstructie. Ze mogen niet worden behandeld als een op zichzelf staande goedkeuring van de lading.
Voordat de koper de FE-4TG-E169*4280 selecteert, moet hij bevestigen of de referentie van 49 ton overeenkomt met het daadwerkelijke voertuig en de kipbak. Het complete systeem vereist compatibele beugels, pennen, hydraulische leidingen en een besturingscircuit dat is ontworpen voor de beoogde belasting en beweging.
Stuur voor een vervangingsaanvraag de originele cilinderidentificatie, foto's van de montagepunten, gesloten en uitgebreide afmetingen, pinafmetingen, informatie over de oliehaven en details over de vrachtwagentoepassing. Als de oude eenheid beschadigd is, kunnen foto's van de stang, de podiumverbindingen en de montageogen helpen een cilinderprobleem te onderscheiden van een beugel- of uitlijningsprobleem.
Voor een OEM-offerte zijn de volgende gegevens nuttig:
De FE-4TG-E169*4280 is een specifieke viertraps hydraulische cilinder met voorkiepfunctie, met een boringvolgorde van 169/158/136/115 mm, een catalogusdruk van 16 MPa en een gesloten lengte van 1.345 mm. De geschiktheid ervan hangt af van het volledige dumptrucksysteem, en niet alleen van het modelnummer. Stuur de montagetekening en hydraulische gegevens naar HCIC voor een projectspecifieke beoordeling.

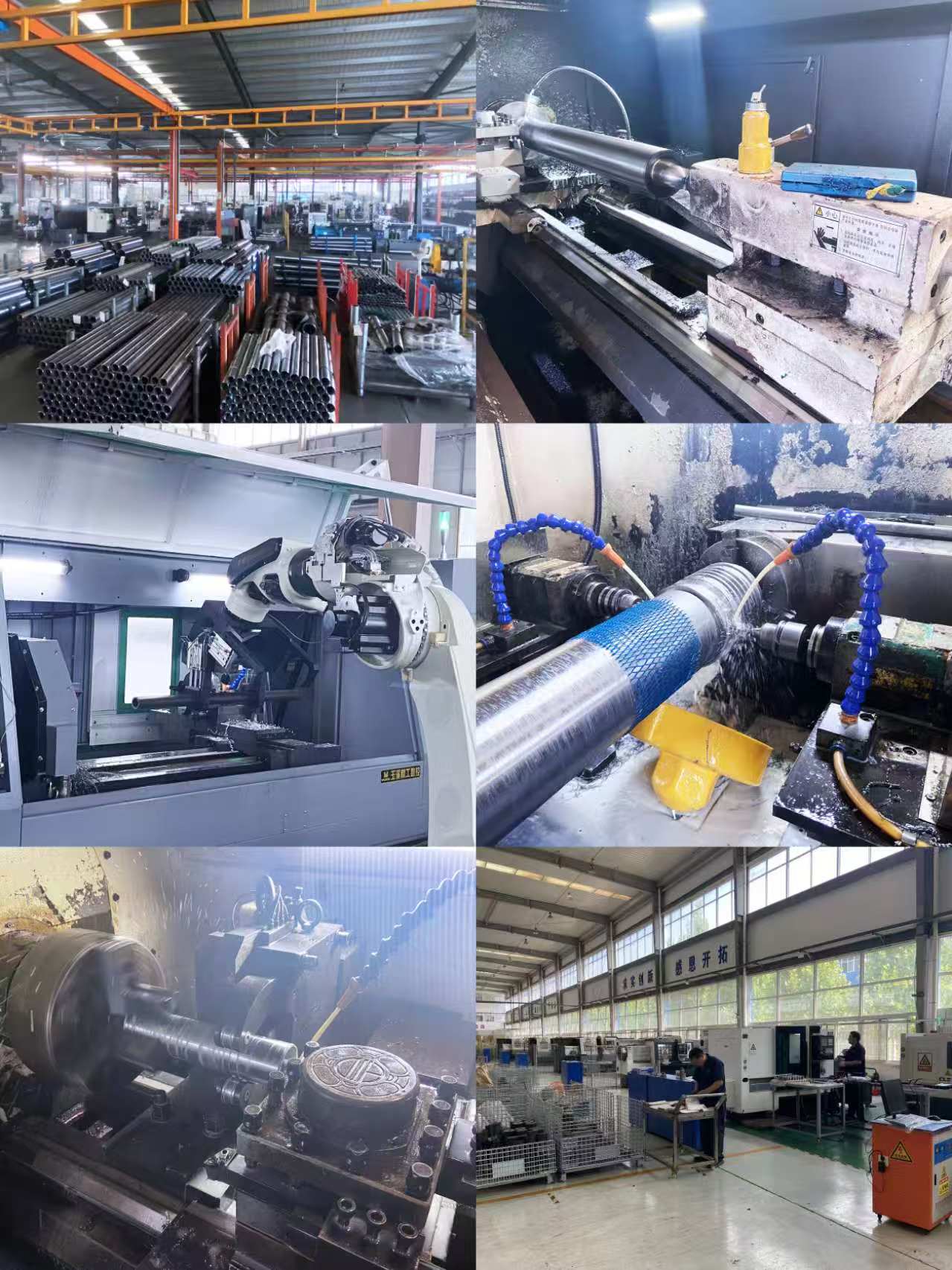

HCIC ontwikkelt en produceert hydraulische cilinders en aandrijfeenheden voor voertuig- en industriële toepassingen. HCIC ondersteunt OEM- en vervangingsvragen met behulp van klanttekeningen, metingen en toepassingsvereisten als basis voor technische beoordeling.
Vraag een FE-4TG-E169*4280 offertebeoordeling aan:
