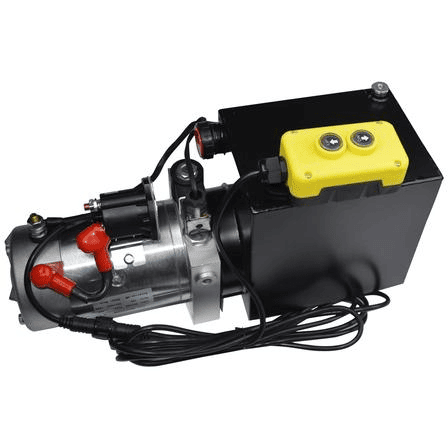

De dubbelwerkende hydraulische krachtbron van HCPGD voor dumptrailers levert een stroom van 1,2 GPM, een druk van 3.000 PSI en een tank van 6 gallon voor de hydraulische systemen van dumptrailers.
Product type:
dubbelwerkend hydraulisch aggregaatFlow rate:
1,2 GPMPort size:
SAE #6Tank size:
6galHet dubbelwerkende hydraulische aggregaat HCPGD voor dumptrailers. De catalogus specificeert een debiet van 1,2 GPM, een tank van 6 gallon, een druk van 3.000 PSI en SAE #6-poorten. De solenoïdegestuurde 4-wegklep met 3 standen is bedoeld voor hydraulische circuits die een aangedreven beweging in beide richtingen nodig hebben.
Voor een trailerbouwer of wagenparkonderhoudsteam is het belangrijke punt niet alleen de motor- en reservoirgrootte. De HPU moet overeenkomen met de cilinder, beschikbare elektrische voeding, hydraulische olie, slangindeling en vereiste beweging. In dit artikel wordt uitgelegd wat de HCPGD-specificatie betekent en welke informatie vóór een bestelling moet worden bevestigd.
Een hydraulisch aggregaat zet elektrisch vermogen om in hydraulisch debiet en druk. De pomp stuurt olie naar de geselecteerde kant van een dubbelwerkende cilinder. Wanneer de klep van positie verandert, keert het circuit de oliestroom om, zodat de cilinder onder hydraulische kracht kan uit- en intrekken.
Het dubbelwerkende hydraulische aggregaat HCPGD is daarom geschikt voor een dumptrailer-ontwerp dat een aangedreven uitschuiffunctie en een aangedreven intrekfunctie nodig heeft. De exacte beweging is nog steeds afhankelijk van het cilindervolume, de belasting, de ontlastingsinstelling, de slanggrootte en het regelcircuit. De HPU moet worden geselecteerd als onderdeel van het complete hydraulische systeem en niet als een geïsoleerd onderdeel.
| Item | Catalogusspecificatie |
|---|---|
| Model | HCPGD |
| Producttype | Dubbelwerkend hydraulisch aggregaat |
| Toepassing vermeld in catalogus | Dump aanhanger |
| Stroomsnelheid | 1,2 GPM |
| Poortgrootte | SAE #6 |
| Tankgrootte | 6 gal |
| Druk | 3.000 PSI |
| Kleppen | Solenoïde bediend; 4-weg, 3-positie |
Dit zijn de gepubliceerde HCPGD-waarden in de HCIC-2026-catalogus. De catalogus biedt geen volledige motorstroom, batterijcapaciteit, inschakelduur, instelling van de ontlastklep of bedradingsschema van de controller voor dit model. Deze details moeten worden bevestigd aan de hand van de projectvereisten voordat de productie wordt goedgekeurd.
De vierwegklep met drie standen geeft de aandrijfeenheid een directionele bedieningsstructuur voor een dubbelwerkende hydraulische actuator. Eén werkpoort kan olie naar de cilinder sturen, terwijl de andere olie naar de tank terugvoert. Bij het tegenovergestelde commando keert het stroompad om.
De middenpositie is een ontwerpdetail dat moet worden bevestigd met de uiteindelijke circuit- en klepspecificatie. Het beïnvloedt hoe de actuator zich gedraagt wanneer het elektrische commando wordt vrijgegeven. Een fabrikant van aanhangwagens mag niet uitgaan van de middentoestand zonder het hydraulische schema, de lastcontrole-eisen en de veilige daalmethode te herzien.
De SAE #6-poortaansluiting moet ook worden gecontroleerd aan de hand van de geselecteerde slang, adapter en fittingstandaard. Correcte draadidentificatie en afdichtingspraktijken zijn van belang omdat een klein verbindingslek lucht kan introduceren, olie kan verliezen en de beweging van de aanhanger inconsistent kan maken.
De HCPGD wordt vermeld met een tank van 6 gallon. Het reservoirvolume biedt een plaats voor het retourneren van olie en helpt het systeem het olievolume dat de cilinder nodig heeft te beheren. De vereiste tankgrootte wordt niet alleen door de cilinderboring bepaald. Het hangt ook af van de cilinderslag, het stangvolume, de circuitopstelling, het slangvolume, het oliepeil, de beschikbare inbouwruimte en de bedrijfscyclus.
De tank moet veilig worden gemonteerd en zo worden geplaatst dat de aanzuigleiding, het retourpad en de servicetoegang praktisch blijven. Voordat hij bestelt, moet de installateur de werkelijke afmetingen van het reservoir, de montagerichting, de opstelling van de vul- en ontluchtingsinrichting en het bruikbare oliepeil met HCIC bevestigen.
De catalogus vermeldt 1,2 GPM voor de HCPGD en 3.000 PSI voor de drukspecificatie. Deze waarden mogen niet direct worden omgezet in een gegarandeerde heftijd of hefvermogen van de aanhanger. Het werkelijke toerental is afhankelijk van het cilindervolume en de belasting. De werkelijke werkdruk is afhankelijk van de benodigde kracht, mechanische geometrie, wrijving, restrictie en ontlastingsbescherming.
Een eenvoudige eerste controle is het vergelijken van het benodigde cilindervolume met het beschikbare debiet. Een grotere cilinder heeft meer olie nodig om dezelfde slag te voltooien, dus de beweging ervan zal normaal gesproken langer duren bij hetzelfde debiet. Een systeemontwerper moet ook rekening houden met de retourstroom vanaf de stangzijde van een dubbelwerkende cilinder, de slanglengte en de temperatuurafhankelijke viscositeit van de hydraulische olie.
De cataloguswaarde van 3.000 PSI is een systeemontwerplimiet die moet worden gecontroleerd aan de hand van de cilinder, slangen, fittingen en bedieningscomponenten. Het mag niet worden opgevat als een belofte dat elke trailer continu onder die druk zal werken.
Controleer de volgende punten voordat u het dubbelwerkende hydraulische aggregaat HCPGD monteert:
1. Compatibiliteit met cilinders:Controleer of de aangesloten actuator dubbelwerkend is en of beide poorten correct zijn geïdentificeerd.
2. Elektrische voeding:Bevestig spanning, stroomvraag, zekeringbescherming, kabelgrootte en compatibiliteit van bedieningsschakelaars.
3. Hydraulische aansluitingen:Zorg ervoor dat de SAE #6-poorten overeenkomen met de juiste slangen en adapters. Houd de aanzuig- en retourwegen schoon.
4. Reservoirpositie:Laat voldoende ruimte vrij voor vullen, inspectie, reiniging en toekomstig onderhoud.
5. Drukbescherming:Bevestig de opstelling van de overdrukkleppen en de veilige druk voor het volledige circuit.
6. Belastingscontrole:Controleer hoe de dumpbak wordt vastgehouden en neergelaten als de elektrische stroom wordt onderbroken.
7. Luchtverwijdering:Vul met de goedgekeurde olie, ontlucht het circuit volgens het systeemontwerp en controleer het reservoirniveau na verschillende gecontroleerde cycli.
HCIC moet de trailerindeling, cilindergegevens, vereiste voedingsspanning en hydraulisch schema ontvangen voordat een definitieve configuratie wordt goedgekeurd.
De druk bepaalt niet de volledige systeemprestaties. De cilinderkracht, mechanische hefboomwerking en stromingsvereiste moeten samen worden beschouwd.
De waarde van 1,2 GPM heeft betrekking op de oliestroom en niet direct op de massa die een aanhanger kan tillen. Het laadvermogen is afhankelijk van de cilinder- en aanhangerconstructie en het hydraulische circuit.
Een dubbelwerkend systeem vereist een correcte plaatsing aan beide zijden van de actuator. Een onjuiste slangidentificatie kan ertoe leiden dat de cilinder in de verkeerde richting beweegt of niet intrekt zoals bedoeld.
De 4-weg-, 3-standenklep moet zijn afgestemd op het vereiste neutrale gedrag en de veilige daalregeling.
Voor een offerte voor een HCPGD dubbelwerkend hydraulisch aggregaat, verstrek:
Aanhangwagentype en beoogde toepassing
Met deze informatie kan de HPU-configuratie worden vergeleken met het volledige trailersysteem, in plaats van alleen op basis van één nummer te worden geciteerd.
Is HCPGD enkelwerkend of dubbelwerkend?
De HCIC-2026-catalogus vermeldt HCPGD als een dubbelwerkende hydraulische krachtbron.
Welk debiet wordt vermeld voor HCPGD?
De catalogus vermeldt een debiet van 1,2 GPM.
Welke tankgrootte gebruikt HCPGD?
In de catalogus staat een tank van 6 gallon.
Welke poortgrootte is gespecificeerd?
In de catalogus wordt een SAE #6-poortgrootte vermeld.
Bevestigt de catalogus elk elektrisch detail?
Nee. De modeltabel biedt geen volledige specificatie van de motorstroom, het bedradingsschema of de inschakelduur. Deze punten moeten worden bevestigd voor de beoogde trailer.
De dubbelwerkende hydraulische krachtbron HCPGD is een gedefinieerde HPU-optie voor een dumptrailer met in de catalogus vermelde stroom-, tank-, druk- en klepgegevens. Voor een betrouwbare prijsopgave stuurt u HCIC de cilinderspecificaties, de elektrische voeding, het hydraulische schema en de installatiebeperkingen.
HCIC kan vervolgens beoordelen of de HCPGD-configuratie overeenkomt met de volledige applicatie en eventuele projectspecifieke details identificeren die vóór productie moeten worden bevestigd.
