Hydraulische cilinder voor oogstmachine

1. Productdefinitie en toepassingsscenario's

1.1 Productdefinitie

Wij maken speciale hydraulische cilinders voor allerlei soorten oogstmachines, waaronder maaidorsers, maïs- en rijstoogstmachines. Deze componenten zetten hydraulisch vermogen om in rechtlijnige bewegingen en zijn sterk genoeg gemaakt om de zware werkomstandigheden op boerderijen aan te kunnen. Het zet hydraulische druk om in lineaire mechanische kracht om cruciale bewegende delen van de oogstmachine aan te drijven.

In tegenstelling tot industriële cilinders voor algemeen gebruik, is deze ontworpen voor hoge trillingen, zwaar stof, modder, grote temperatuurschommelingen en langdurig continu gebruik op akkers. Kernkenmerken: stabiele beweging bij lage snelheid, sterke slagvastheid, betrouwbare afdichting en lange levensduur tegen vermoeidheid.

1.2 Toepassingsscenario's

Deze hydraulische cilinder is perfect afgestemd op reguliere oogstmachinemodellen voor grootschalige commerciële boerderijen in Noord-Amerika, Europa, Australië en Zuidoost-Azië, en past zich aan lokale gemechaniseerde oogstwerkzaamheden op grote oppervlakken aan:

Typische posities:

• Hefcilinder van het maaibord:Toegepast op de graanoogst op uitgestrekte vlakke boerderijen in de Verenigde Staten, Canada en Australië. Het past de maaihoogte flexibel aan om zich aan te passen aan oneffen veldgrond en verschillende gewasgroeihoogtes, waardoor het graanverlies tijdens grootschalig continu oogsten wordt verminderd.
• Cilinder voor het verstellen van de haspel:Geschikt voor Europese oogstscenario's voor tarwe en gerst, waarbij de voedingshoek van het gewas wordt geoptimaliseerd om voedingsblokkades op te lossen die worden veroorzaakt door dichte beplanting van gewassen in overzeese landbouwgronden met hoge opbrengst.
• Loscilinder graantank:Ontworpen voor oogstmachines met grote capaciteit die worden gebruikt op Amerikaanse maïs- en sojabonenboerderijen, die frequente losoperaties met hoge snelheid ondersteunen om de algehele oogstefficiëntie voor grote landbouwgronden te verbeteren.
• Dorspleet-instelcilinder:Aanpassen aan gediversifieerde gewasoogst in Europese gemengde beplantingsgebieden, waarbij de dorsafstand voor tarwe, rijst, maïs en sojabonen wordt aangepast om te voldoen aan de lokale oogstbehoeften met meerdere gewassen.
• Chassis-nivelleringscilinder:Op grote schaal gebruikt op heuvelachtige landbouwgronden in Zuid-Europa en Zuidoost-Azië, waardoor oogstmachines stabiel blijven op hellende velden en een normale werking in complex overzees terrein wordt gegarandeerd.

2. Technische specificatieparameters

2.1 Parametertabel

3. Materiaal en productieproces

3.1 Belangrijkste materialen

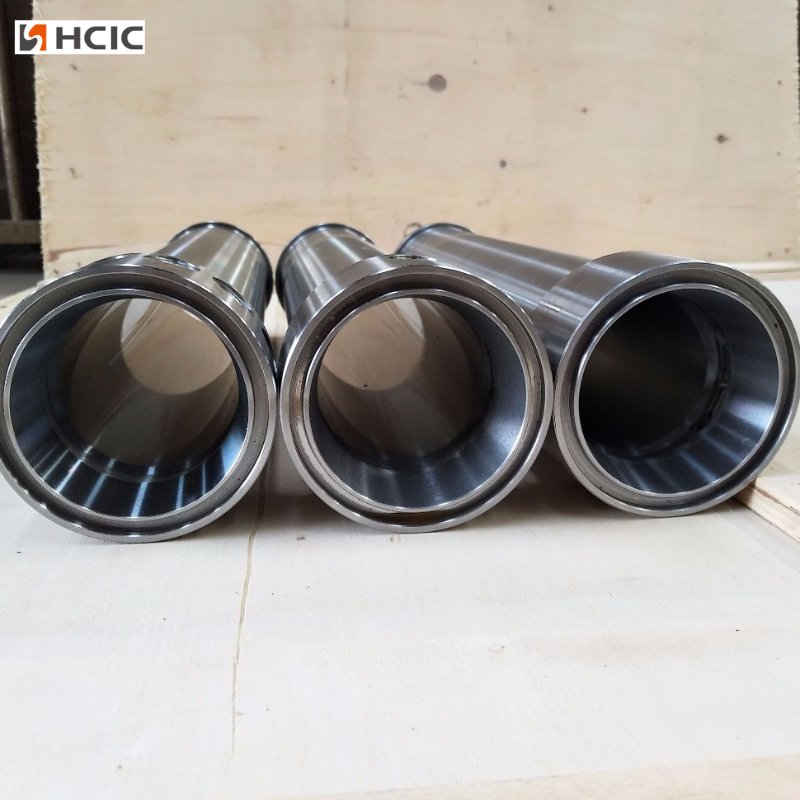

• Cilindervat: 27SiMn of 45# naadloze stalen buis (GB/T 8713-2018). Hoge treksterkte, goede lasbaarheid, drukweerstand tot 40 MPa.
• Zuigerstang: 45Cr / 40Cr medium-koolstof gelegeerd staal.
• o Gedoofd + getemperd (HRC 28–34) voor taaiheid en slagvastheid.
• oOppervlak hardverchroomd (25–30 μm), HV ≥800, antiroest, antislijtage, modderbestendig.
• Zuiger & geleidebus: Gietijzer + nodulair gietijzer, slijtvast, goede pasvorm met afdichtingen.
• Afdichtingsset: geïmporteerde composietafdichtingen: FKM-hoofdafdichting + HNBR-stofafdichting + PTFE-slijtring. Bestand tegen hoge temperaturen, modderig water en frequente heen en weer beweging.

3.2 Sleutelprocessen

1. Barrel binnenhonen:Precisiehonen tot Ra ≤0,4 μm, spiegeloppervlak, lage wrijving, geen olielekkage, lange levensduur van de afdichting.

2.Rod slijpen en hardverchromen:CNC-slijpen zorgt voor rechtheid ≤0,1 mm/m; automatische verchromingslijn voor uniforme dikte en hechting.

3. Lassen:CO₂-lassen met volledige penetratie van eindkappen en gaffels; niet-destructief onderzoek (UT/MT) voor kritische lassen.

4.Montage en testen:

• Cleanroom-montage om te voorkomen dat er stof binnendringt
• 100% druktest: 31,5 MPa houdt de druk gedurende 3-5 minuten vast, geen lekkage, geen permanente vervorming.

5. Oppervlaktebehandeling:Kogelstralen + tweecomponenten corrosiewerende verf, zoutsproeibestendigheid ≥500 uur, geschikt voor langdurig gebruik buiten op de boerderij.

4. Voorbeelden van industriële toepassingen

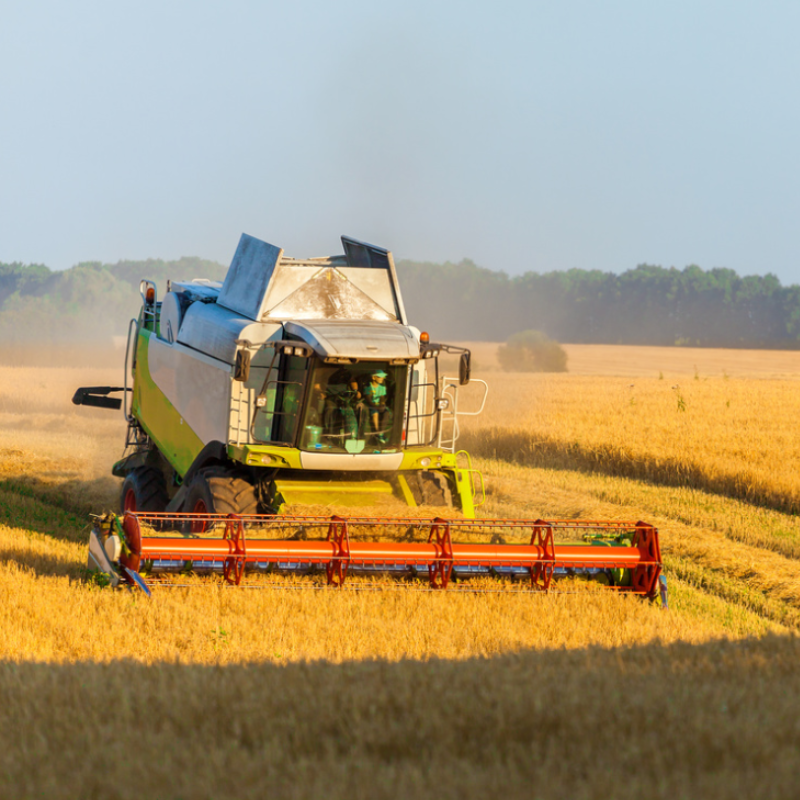

Geval 1 – Tarwe/rijst-maaidorser

• Cilinder: 50/25-250 mm dubbelwerkend voor maaibordheffing; 63/32-400 mm voor het lossen van graantanks.
• Arbeidsomstandigheden: 12–14 uur/dag continu gebruik tijdens het oogstseizoen; omgevingstemperatuur 35–40 ℃, zwaar stof, af en toe modderig water.
• Prestaties: Stabiel tillen, niet vastlopen; lekkagepercentage <0,5% in 1000 uur; vermindert effectief het oogstverlies tot ≤2%.

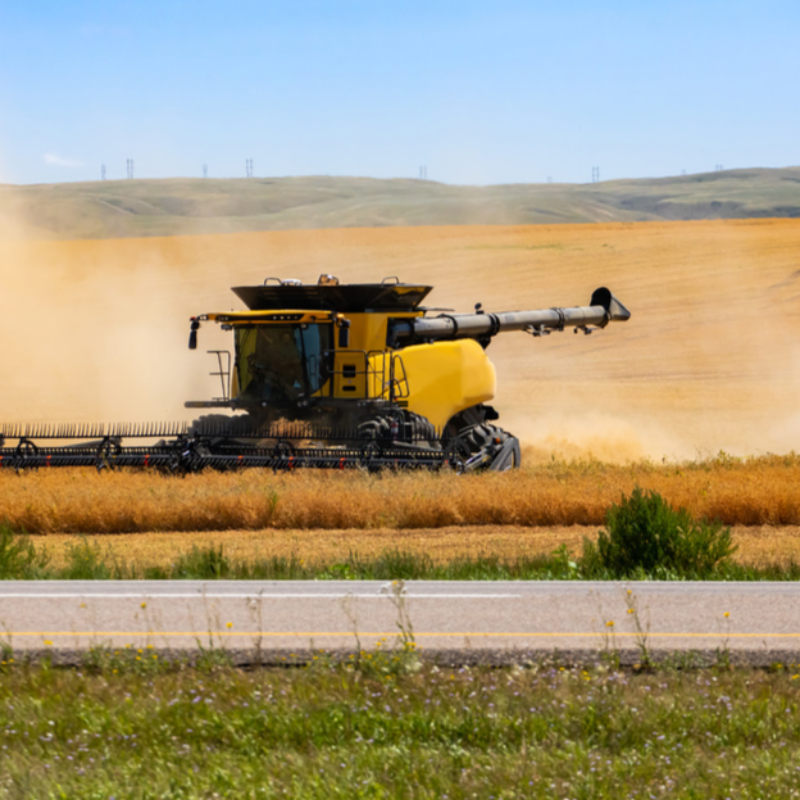

Geval 2 – Maïsoogstmachine

• Cilinder: 63/32-320 mm voor het heffen van het maaibord; 50/25-200 mm voor oorontlastmechanisme.
• Werkomstandigheden: frequente schokken, hoge trillingen, stoffig puin van maïsstengels, temperatuur tot -15 ℃ in het vroege voorjaar.
• Prestaties: Bestand tegen impactbelasting 2–3× nominale druk; lage startprestaties goed; de levensduur bedraagt ​​bij normaal onderhoud 3.500–4.500 uur.

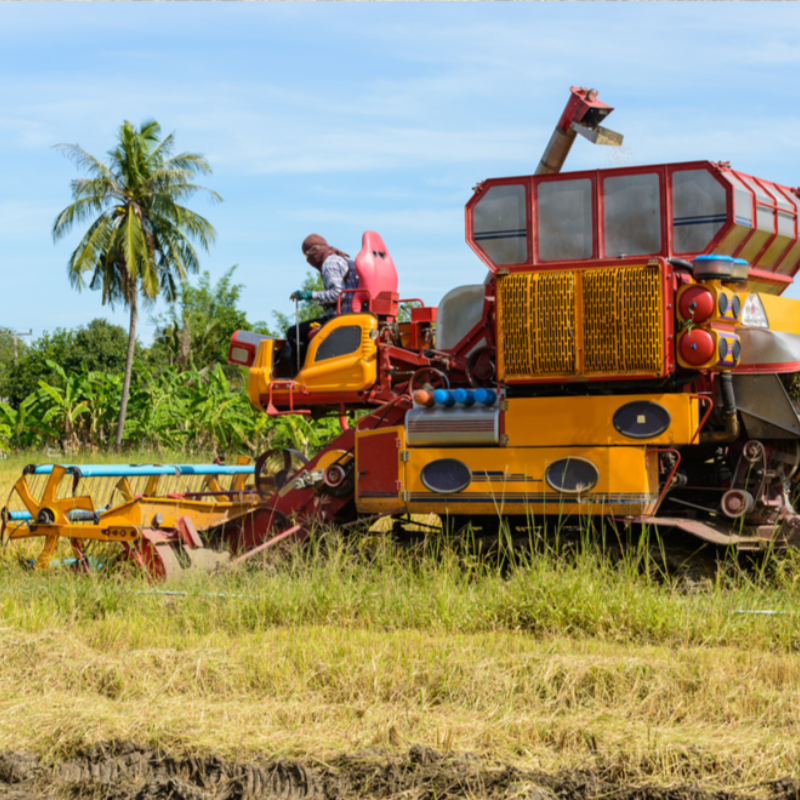

Geval 3 – Kleine heuveloogstmachine

• Cilinder: 40/20-150 mm compacte dubbelwerkende cilinder voor waterpas stellen en maaibordbediening.
• Werkomstandigheden: Smal veld, veelvuldig keren, modderige wegen, hoge luchtvochtigheid het hele jaar door.
• Prestaties: compact formaat, flexibele actie; goede afdichting in vochtige/modderige omgeving; eenvoudig onderhoud ter plaatse.

5. Veelgestelde vragen

(1) Vraag: Is deze hydraulische cilinder geschikt voor alle merken oogstmachines?

A: Standaardmodellen passen op de meeste reguliere oogstmachines. We ondersteunen ook aangepaste afmetingen en installatieafmetingen voor speciale apparatuur.

（2）V: Hoe lang is de levensduur bij normaal gebruik?

A: Onder standaard arbeidsomstandigheden kan de normale levensduur meer dan 2000 werkuren bedragen. Regelmatige olieverversing en reiniging kunnen de levensduur ervan verder verlengen.

（3）V: Wat moet ik doen als er olie lekt tijdens gebruik?

A: Olielekkage wordt meestal veroorzaakt door veroudering of beschadiging van afdichtingsringen. Vervang gewoon de bijpassende afdichtingsset, het is niet nodig om de hele cilinder te vervangen.

(4) Vraag: Kan het normaal werken bij lage temperaturen in de winter?

EEN: Ja. Het product is getest op lage temperatuurbestendigheid binnen -20℃. Voor betere prestaties wordt aanbevolen om in koude gebieden hydraulische olie op lage temperatuur te gebruiken.
