Bekijk de catalogusafmetingen van de elektrische takel Model 520 en controleer de frameruimte, de montagegeometrie en de onderhoudsspeling voordat u aan een dumptrailerproject begint.
Het model 520-motortakel is een compact hefonderdeel dat wordt vermeld in de meegeleverde American Power Hoists-catalogus. Voor een dumptrailerbouwer of vervangende koper is de eerste vraag niet alleen of een takel kan heffen. Het gaat erom of de takel past bij de beschikbare frameruimte, draaiopstelling en bewegingspad.

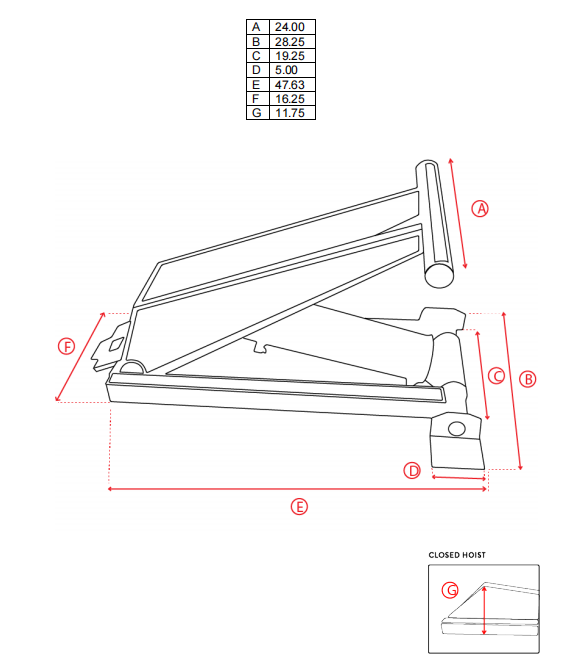

De pagina Model 520 biedt zeven dimensionale referenties, van A tot en met G. Deze afmetingen bieden een technisch startpunt voor het controleren van het installatiebereik voordat de trailerstructuur, het hydraulische circuit en de montagedetails zijn afgerond.
| Parameter | Cataloguswaarde |
|---|---|
| Model | 520 |
| Productcategorie | Krachtige takel |
| Afmeting A | 24.00 uur |
| Afmeting B | 28,25 inch |
| Afmeting C | 19,25 inch |
| Afmeting D | 5,00 inch |
| Afmeting E | 47,63 inch |
| Afmeting F | 16,25 inch |
| Afmeting G | 11,75 inch |
Deze waarden zijn overgenomen van de cataloguspagina van Model 520. De originele tekening en de werkelijke afmetingen van de aanhanger van de klant moeten worden gecontroleerd voordat de productie wordt goedgekeurd.
Een hefsysteem met dumptrailer beweegt door een veranderende hoek. De beschikbare ruimte wanneer het lichaam gesloten is, is niet noodzakelijkerwijs dezelfde ruimte die beschikbaar is tijdens het tillen. De takel moet binnen het frame zitten, correct aansluiten op de ondersteunende structuur en gedurende de hele cyclus vrij blijven van het bewegende lichaam.
Om deze reden moet de elektrische takel Model 520 worden beoordeeld als onderdeel van de volledige hijsinrichting en niet als een geïsoleerd onderdeel. De opbouw van de aanhanger, het achterscharnier, de montagestructuur aan de voorkant en de hydraulische aansluitingen hebben allemaal invloed op de uiteindelijke montage.
De afmetingen A, B en C zijn handig bij het vergelijken van de takel met de beschikbare ruimte tussen het aanhangerframe en de kipbak. Meet eerst de aanhanger in gesloten positie en controleer vervolgens het bewegingstraject wanneer de laadbak begint te kantelen.
Alleen al bij een statische meting kan interferentie met dwarsbalken, beugels, slangen of de onderkant van de carrosserie worden gemist. De veiligste beoordeling maakt gebruik van een maattekening of foto's waarop de belangrijkste afstanden zijn gemarkeerd.
De D-, F- en G-referenties helpen de koper de takel te vergelijken met de geplande steunplaten, pinlocaties en frameversterking. Deze waarden mogen niet worden gebruikt om een compleet montageontwerp te reproduceren zonder de originele tekening en projectafmetingen.
De montageconstructie moet de hefreactie overbrengen op het aanhangerframe. De dikte van de beugel, de uitlijning van de pennen en het lasontwerp vereisen daarom een afzonderlijke technische beoordeling.
In de catalogus wordt afmeting E vermeld als 47,63 inch voor model 520. Deze maat is belangrijk wanneer een aanhangwagen een beperkte installatielengte heeft of wanneer de takel rond bestaande framedelen moet worden geplaatst.
Controleer deze afmeting samen met de positie van het gesloten lichaam, de scharnierlocatie en de servicetoegangsruimte. Laat ruimte voor inspectie en hydraulische aansluitingswerkzaamheden in plaats van de installatie te ontwerpen rond een afmeting die geen praktische toegang biedt.
De elektrische takel Model 520 is geschikt voor discussies over hefsystemen met dumptrailers waarbij de koper een gedefinieerde catalogusreferentie en een dimensionale basis nodig heeft voor beoordeling van de montage. Het kan worden overwogen voor OEM-trailerbouw, vervangingsprojecten en herontwerp van systemen, onder voorbehoud van bevestiging van de volledige mechanische en hydraulische regeling.
De meegeleverde cataloguspagina van Model 520 vermeldt maatreferenties, maar biedt geen geverifieerde capaciteit, werkdrukwaarde, levensduur of certificering voor dit model. Deze gegevens moeten worden bevestigd voor het daadwerkelijke project en mogen niet worden afgeleid uit het modelnummer.
Een nuttig onderzoek naar een model 520-motortakel zou het volgende moeten omvatten:
- Aanhangwagentype en afmetingen van de kipbak
- Beschikbare ruimte tussen frame en carrosserie
- Achterste scharnierpositie en bevestigingspunten aan de voorkant
- Pincentra en beugelafmetingen
- Gesloten en werkende posities van de kipbak
- Bestaande pomp, kleppen, slangen en besturingen, indien dit een vervanging betreft
- Foto's of een maattekening van de huidige installatie
- Vereiste hijsvolgorde en werkomgeving
Met deze informatie kan de leverancier de montage bespreken zonder te gissen naar verborgen structurele details.
De elektrische takel Model 520 moet worden geselecteerd via een beoordeling van de montage, in plaats van alleen het matchen van het modelnummer. De catalogusafmetingen, met name de E-maat van 47,63 inch, de A-maat van 24,00 inch en de G-maat van 11,75 inch, bieden een handig startpunt voor het controleren van de installatie van een dumptrailer.
Voor een nauwkeurige offerte stuurt u de trailertekening, montagematen en bestaande hydraulische informatie naar HCIC. De uiteindelijke beslissing moet gebaseerd zijn op de volledige hijsinrichting en de meest recente technische tekening.
HCIC ontwikkelt en produceert hydraulische cilinders en aandrijfeenheden voor voertuig- en industriële toepassingen. Voor een Model 520-project kan HCIC de beschikbare installatie-informatie bekijken en de technische details identificeren die nodig zijn voor een OEM- of vervangingsofferte.
