Gelaste hydraulische cilinders zijn een type hydraulische actuator die is ontworpen om kracht in een rechte lijn te genereren, hetzij voor duwen of trekken. Deze cilinders bestaan uit een cilindrisch vat waarbinnen een zuiger, verbonden met een zuigerstang, heen en weer beweegt. De beweging wordt aangedreven door onder druk staande hydraulische vloeistof, meestal olie. Wat gelaste cilinders onderscheidt, is hun constructie: de uiteinden van het cilindervat worden rechtstreeks aan het vat gelast en de poorten zijn ook aan het vat gelast. Dit ontwerp staat in contrast met andere typen, zoals tie-rod-cilinders, waarbij de uiteinden zijn beveiligd met tie-rods.
1.Barrel: de centrale component van de cilinder die de zuiger en de hydraulische vloeistof bevat.
2.Base (of dop): één uiteinde van de cilinder, waarin het vat is gelast.
3.Piston: een schijf of korte cilinder die nauw in het vat past en onder hydraulische druk beweegt om beweging te produceren.
4.Piston Stang: de stang die zich uitstrekt van de zuiger door de staafuiteinde van de cilinder, waardoor de lineaire beweging van de zuiger naar het machinegedeelt dat het werk uitvoert.
5. end dop (of staafuiteinde): het uiteinde van de cilinder waaruit de zuigerstang steekt.
In de kern van een gelaste hydraulische cilinder bevindt zich de zuiger, die binnen het vat beweegt. Wanneer hydraulische vloeistof, typisch olie, in één kant van de cilinder wordt gepompt, oefent dit druk uit op de zuiger, waardoor deze bewoog. Deze beweging kan de zuigerstang uitbreiden of intrekken, afhankelijk van welke kant van de zuiger de vloeistof wordt geïntroduceerd. De beweging is soepel en gecontroleerd, waardoor precieze bewerkingen over een breed scala aan toepassingen mogelijk zijn.
De hydraulische vloeistof dient als de levensader van de cilinder, niet alleen de kracht overbrengt, maar ook de bewegende delen smeren, wrijving verminderen en warmte verdrijven. De niet -samendrukbaarheid maakt het een ideaal medium voor het efficiënt om hydraulische druk om te zetten in mechanisch werk. Terwijl de vloeistof in de cilinder wordt geduwd, drijft het de zuiger aan en bijgevolg de zuigerstang, waardoor de hydraulische energie verandert in mechanische werking.
1. BESTRECTIE: In de bouwsector worden gelaste hydraulische cilinders gebruikt in zware machines zoals graafmachines en bulldozers. In een graafmachine besturen deze cilinders bijvoorbeeld de beweging van de giek, arm en emmer, die het graven, tillen en de precieze plaatsing van materialen vergemakkelijken.
2. Productie: bij de productie worden deze cilinders vaak gebruikt in geautomatiseerde productielijnen. Ze kunnen bijvoorbeeld worden gebruikt in een persmachine, bijvoorbeeld om onderdelen te vormen of te vormen met hoge precisie en kracht.
3. AGRIKKECTURE: Landbouwmachines, inclusief tractoren en combinaties, is sterk afhankelijk van gelaste hydraulische cilinders voor verschillende taken, zoals het tillen van zware belastingen en het bedienen van complexe machines.
1. Stoping: deze cilinders hebben één poort voor de ingang van hydraulische vloeistof, die de zuiger in één richting verplaatst. Een veer of externe kracht wordt gebruikt om de zuiger terug te brengen naar zijn oorspronkelijke positie.
2. Toepassing: ideaal voor toepassingen waarbij de retourslag geen belasting draagt, zoals in voertuigtakels.
3. Advies: eenvoud en lagere kosten.
4. DiSadvantages: beperkt tot toepassingen waarbij de retourslag niet onder lading staat.
1. Bouw: deze cilinders zijn uitgerust met twee poorten voor hydraulische vloeistof, één aan elke kant van de zuiger, waardoor gecontroleerde beweging mogelijk is in zowel de uitrekkende als het intrekken van richtingen.
2.Applicatie: vaak gebruikt in bouwmachines, productieapparatuur en elke toepassing die kracht in beide richtingen vereist.
3. Advies: veelzijdigheid en precieze controle in verschillende toepassingen.
4. DiSadvantages: complexer en duurder in vergelijking met single-acting cilinders.
1. Bouw: dit zijn multi-fase eenheden met verschillende cilinders die in elkaar zijn genest, die zich op een telescopische manier uitstrekken.
2.Application: gebruikt in toepassingen die een zeer lange slag vereisen vanuit een compacte initiële vorm, zoals in dumptrucks en grote heftoepassingen.
3. Advangende middelen: verlengd bereikcapaciteit met behoud van een compacte vorm.
4. DiSadvantages: complexer ontwerp en onderhoud.
1. Customized cilinders: ontworpen voor unieke toepassingen met specifieke vereisten, zoals groottebeperkingen, speciale materialen of ongebruikelijke drukbeoordelingen.
2. Rotaire actuatorcilinders: combineer lineaire en rotatiebewegingen, nuttig bij stuurmechanismen of waar rotatiebewegingen vereist is.
3. Loading-cilinders: uitgerust met gespecialiseerde kleppen en componenten om langdurige perioden veilig zware belastingen vast te houden.
1. Definitie: de interne diameter van het cilindervat.
2. Implicaties: een grotere boorgrootte betekent dat de cilinder meer kracht kan genereren, maar het vereist ook meer vloeistof en kan de algehele efficiëntie van het systeem verminderen. Dit is geschikt voor zwaar tillen- en hoge-krachttoepassingen.
3. Expert Insight: de selectie van boorgrootte moet de vereiste kracht in evenwicht brengen met systeemefficiëntie.
1. Definitie: de afstand die de zuiger in de cilinder reist.
2. Implicaties: het bepaalt het bewegingsbereik van de cilinder. Langere beroertes zijn gunstig voor toepassingen die een uitgebreide beweging vereisen, maar kunnen stabiliteit in gevaar brengen en het risico op knikken vergroten.
3. Industriestandaarden: de optimale slaglengte moet rekening houden met de ruimtelijke beperkingen en bewegingsvereisten van de toepassing.
1. Definitie: de dikte van de zuigerstang.
2. Implicaties: dikkere staven kunnen hogere belastingen en laterale krachten weerstaan, maar kunnen de totale grootte van de cilinder verhogen en de efficiëntie ervan verminderen. Dit is essentieel voor toepassingen waarbij de zuigerstang onderhevig is aan significante belasting of stress.
3.Case Study: In bouwapparatuur worden dikkere staven gekozen vanwege hun vermogen om de ontberingen van zwaar gebruik te weerstaan.
1. Definitie: de maximale werkdruk die de cilinder veilig kan verwerken.
2. Implicaties: hogere drukbeoordelingen zorgen ervoor dat kleinere cilinders worden gebruikt voor dezelfde krachtoutput. Dit kan echter sterkere materialen vereisen en resulteren in hogere kosten.
3. Expert Avination: Selectie moet aansluiten bij de drukmogelijkheden van het hydraulische systeem en de krachtvereisten van de toepassing.
1. Common -materialen: staal, roestvrij staal en aluminium.
2. Verwijderende:
Staal: biedt sterkte en duurzaamheid ； roestvrij staal: biedt corrosieweerstand ； Aluminium: biedt een lichtgewicht optie.
3. Expert Avination: de keuze van het materiaal moet rekening houden met de werkomgeving, zoals blootstelling aan corrosieve stoffen of extreme temperaturen.

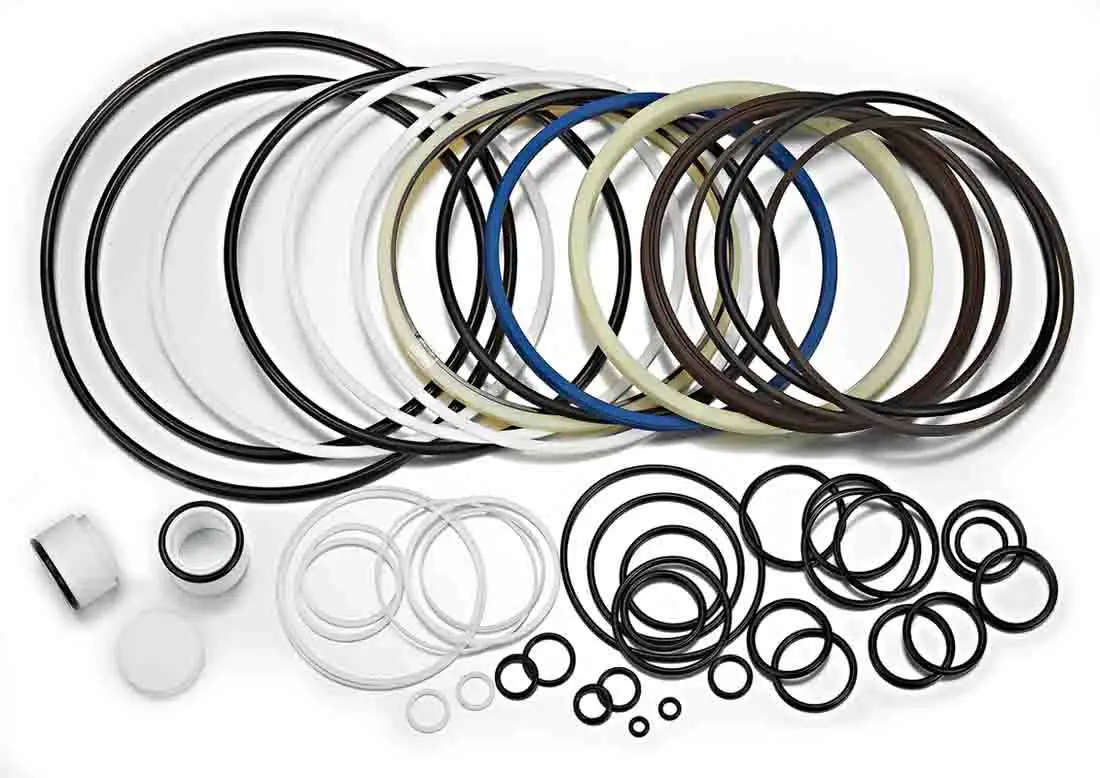

1. Belangrijkheid: afdichtingen voorkomen vloeistoflekkage en verontreiniging, wat cruciaal is voor het handhaven van efficiëntie en levensduur. Coatings beschermen tegen slijtage, corrosie en milieuschade.
2.types:
Afdichtingsmaterialen: polyurethaan, nitril en PTFE zijn gebruikelijk ；
Coatings: Chrome plating en nitriden zijn populair voor staven.
3.Testimonials: veel fabrikanten melden verlengde levensduur van de cilinders en verminderde onderhoudsbehoeften als gevolg van afdichtingen en coatings van hoge kwaliteit.
