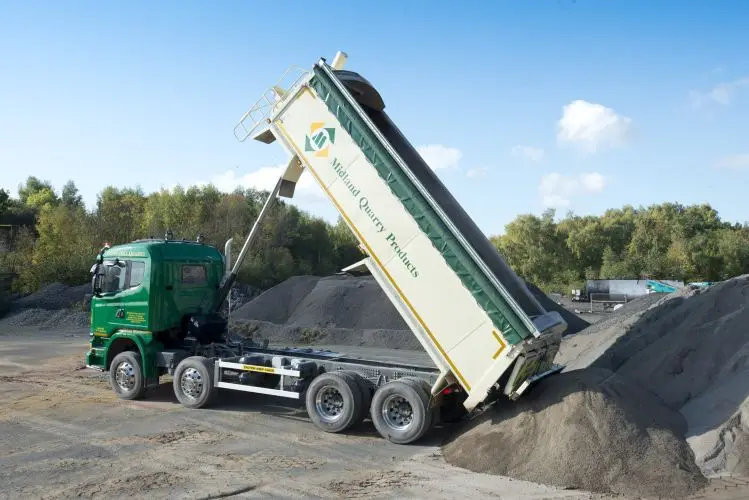

Stabiele materiaalhantering is de sleutel tot de veiligheid en efficiëntie van dumptrucks. De hydraulische cilinders van dumptrucks, de belangrijkste hefactuator, bepalen rechtstreeks de soepelheid en betrouwbaarheid van het transport. Deze heavy-duty cilinders lossen de instabiliteit als gevolg van lastschommelingen en ruwe wegen op via een wetenschappelijke structuur, nauwkeurige hydraulische bediening en betrouwbare bescherming: ze vormen de kerngarantie voor efficiënte en veilige materiaalhantering.

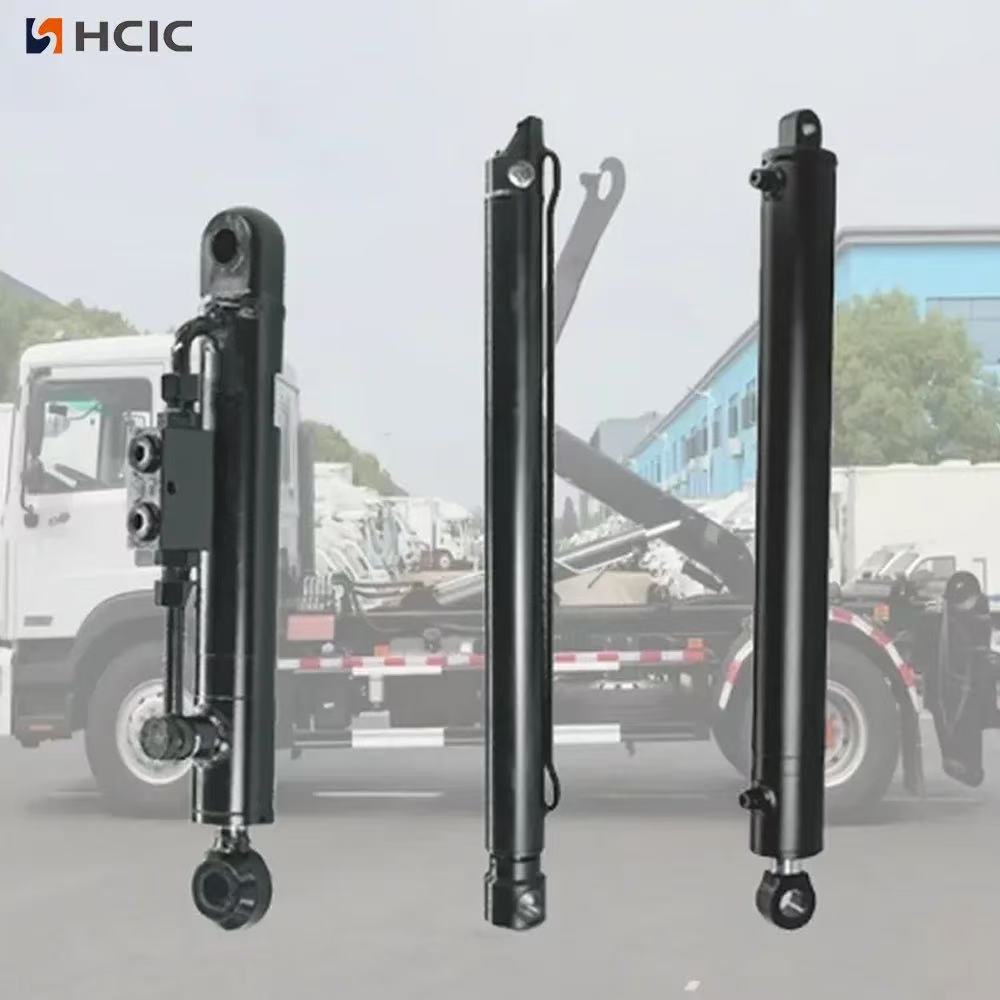

Het belangrijkste dragende onderdeel is gemaakt van hoogwaardig gelegeerd staal met integrale vorming en warmtebehandeling, zodat het bestand is tegen vervorming en scheuren. De geslepen binnenwand vermindert wrijving. Meerlaagse afdichtingen en zeer sterke, vastgeschroefde eindkappen werken samen om olielekkage te stoppen, waardoor de druk constant blijft.
Als kernonderdeel voor energieomzetting bestaat het uit een zuiger, een stang en connectoren. Deze onderdelen zijn met een perspassing verbonden om coaxialiteit te garanderen. Oliekanalen in twee richtingen zorgen ervoor dat het in- en uitschuiven soepel verloopt. Precisiegeleidingsringen en afdichtingen voorkomen kantelen, vastlopen en slijtage.
Deze assemblages zijn gemaakt van slijtvaste composietmaterialen onder hoge druk en dichten de cilinderverbindingen af, waardoor olielekkage en stof worden geblokkeerd. Geleidehulzen en ringen geleiden de beweging van de stang, verminderen de radiale slingering en zorgen ervoor dat de laadbak niet kantelt.
Naast het structurele ontwerp zijn er speciale mechanismen ontworpen om echte instabiliteitsproblemen aan te pakken, waardoor de cilinder betrouwbaar werkt.
Naast het structurele ontwerp richten speciale mechanismen zich op feitelijke instabiliteitsfactoren voor een betrouwbare cilinderwerking.
Stroom- en drukkleppen regelen de staafsnelheid en de uitgangskracht; stroomkleppen passen de oliestroom per belasting aan om schokken te voorkomen, drukkleppen laten de overdruk ontsnappen om schade te voorkomen. Dubbele hydraulische sloten vergrendelen het oliecircuit wanneer deze is gestopt, waardoor de laadbak stabiel wordt vastgezet.
Druksensoren sturen realtime belastingsignalen naar het besturingssysteem, dat de oliedruk en -stroom dienovereenkomstig aanpast. De gecoördineerde regeling met meerdere cilinders balanceert de kracht voor een ongelijkmatige materiaalverdeling en voorkomt morsen.
Accumulatoren absorberen schokdruk en verminderen schommelingen; stangkopbuffers vermijden harde botsingen via hydraulische smering. De elastische montage absorbeert trillingen van het chassis, waardoor de stabiliteit onder zware omstandigheden wordt verbeterd.
| Tonnage dumptruck | Belangrijke hydraulische cilinderparameters | Aanbevolen configuratie | Toepassingsscenario | ||||||||||||||
| 5-10 ton | Boringdiameter 100-125 mm, werkdruk 16 MPa, enkelwerkende meertraps telescopische structuur, slag 1200-1500 mm | Eentraps hefcilinder ×1 (installatie van het EQ-type) | Lichte bouwmaterialen, huishoudelijk afvalverwerking | ||||||||||||||
| 10-20 ton | Boringdiameter 140-160 mm, werkdruk 16-21 MPa, enkelwerkende/eindtrap dubbelwerkende structuur, slag 1500-1800 mm | Eentraps hefcilinder ×1 (installatie van het EQ/QQ-type) | Middelzware materiaaltransporten (zand, kolen, etc.) | ||||||||||||||
| 20-30 ton | Boringdiameter 180-200 mm, werkdruk 21 MPa, dubbelwerkende structuur in de eindtrap, slag 1800-2200 mm | Aan de voorzijde gemonteerde meertrapscilinder ×1 (TMG-serie) | Zwaar technisch transport (erts, modder, enz.) | ||||||||||||||
| Boven de 30 ton | Boringdiameter 220-250 mm, werkdruk 21-31,5 MPa, dubbelwerkende symmetrische opstelling, slag 2200-2800 mm | Dubbele hefcilinders ×2 (TSG-serie) | Ultrazwaar transport (groot materieel, metaalerts, enz.) | ||||||||||||||
De cilinderselectie is afgestemd op het vrachtwagentonnage op basis van drie kernpunten:
Een juiste bediening en dagelijks onderhoud zorgen voor stabiele cilinderprestaties op de lange termijn.
Laad materialen gelijkmatig om deellading te voorkomen; overbelasting verbieden. Bedien de hef-/daalbedieningen soepel, vertraag op oneffen wegen en los alleen op een vlakke ondergrond.
Inspecteer dagelijks het cilinderlichaam op vervorming, de verbindingen op olielekkage en de zuigerstang op schade. Controleer regelmatig het niveau en de kwaliteit van de hydraulische olie; draai losse bouten vast en smeer stang- en geleidingsdelen. Reinig het cilinderoppervlak en de afdichtingen om het binnendringen van stof te voorkomen.
Langzaam/ongelijkmatig heffen: Controleer op geblokkeerde kleppen of olieleidingen. Olielekkage: Vervang verouderde afdichtingen op tijd; reparatie van lasonderdelen voor lekkage van het cilinderlichaam. Onvoldoende hefkracht: Controleer de systeemdruk en de oliekwaliteit, verwijder verstoppingen in de pijpleiding.
