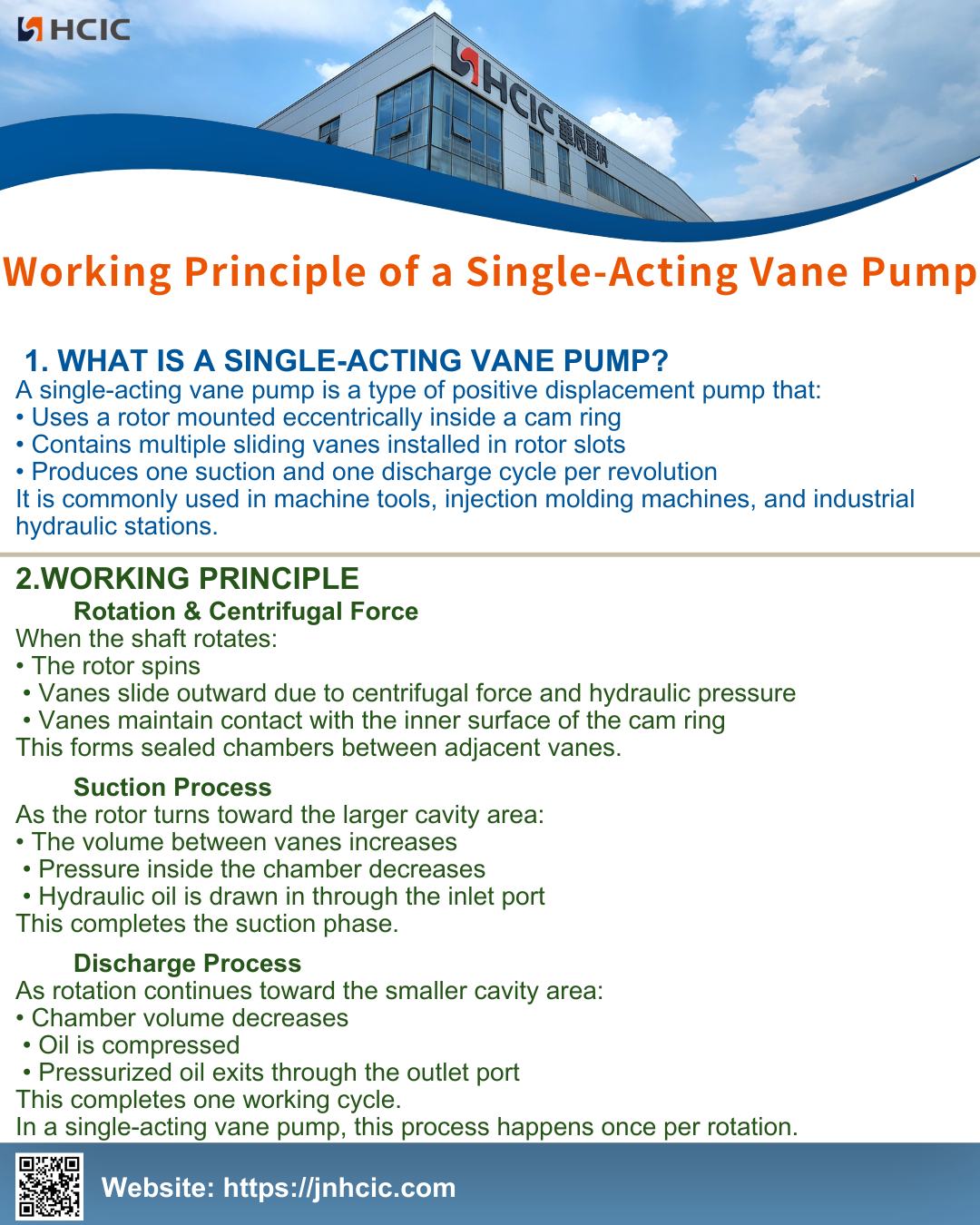

Enkelwerkende schottenpompen worden veel gebruikt in hydraulische systemen met middendruk vanwege hun soepele stroomopbrengst en stabiele werking.
Als u hun werkingsprincipe begrijpt, kunt u het systeemontwerp en -onderhoud optimaliseren.
Een enkelwerkende schottenpomp is een type verdringerpomp die:
• Maakt gebruik van een rotor die excentrisch in een nokkenring is gemonteerd
• Bevat meerdere schuifschoepen geïnstalleerd in rotorgleuven
• Produceert één zuig- en één afvoercyclus per omwenteling
Het wordt vaak gebruikt in werktuigmachines, spuitgietmachines en industriële hydraulische stations.
Wanneer de as draait:
• De rotor draait
• Schoepen schuiven naar buiten door middelpuntvliedende kracht en hydraulische druk
• Schoepen onderhouden contact met het binnenoppervlak van de nokkenring
Dit vormt afgedichte kamers tussen aangrenzende schoepen.
Terwijl de rotor naar het grotere holtegebied draait:
• Het volume tussen de schoepen neemt toe
• De druk in de kamer neemt af
• Hydraulische olie wordt via de inlaatpoort aangezogen
Hiermee is de zuigfase voltooid.
Terwijl de rotatie voortduurt naar het kleinere holtegebied:
• Het kamervolume neemt af
• Olie is gecomprimeerd
• Olie onder druk komt naar buiten via de uitlaatpoort
Hiermee is één werkcyclus voltooid.
Bij een enkelwerkende schottenpomp gebeurt dit proces één keer per omwenteling.
