In industriële hydraulische systemen zijn gelaste hydraulische cilinders en hydraulische trekstangcilinders de twee meest gebruikte actuatoren. Veel fabrikanten, kopers en ingenieurs van apparatuur bevinden zich vaak in een dilemma als ze tussen deze twee moeten kiezen. In werkelijkheid is er geen absoluut ‘betere’ optie; het komt er allemaal op neer of het past in het specifieke toepassingsscenario. Dit artikel biedt een objectieve vergelijking op basis van de structuur, prestaties, voordelen, nadelen en toepassingsscenario's uit de praktijk, zodat u snel de juiste keuze kunt maken.

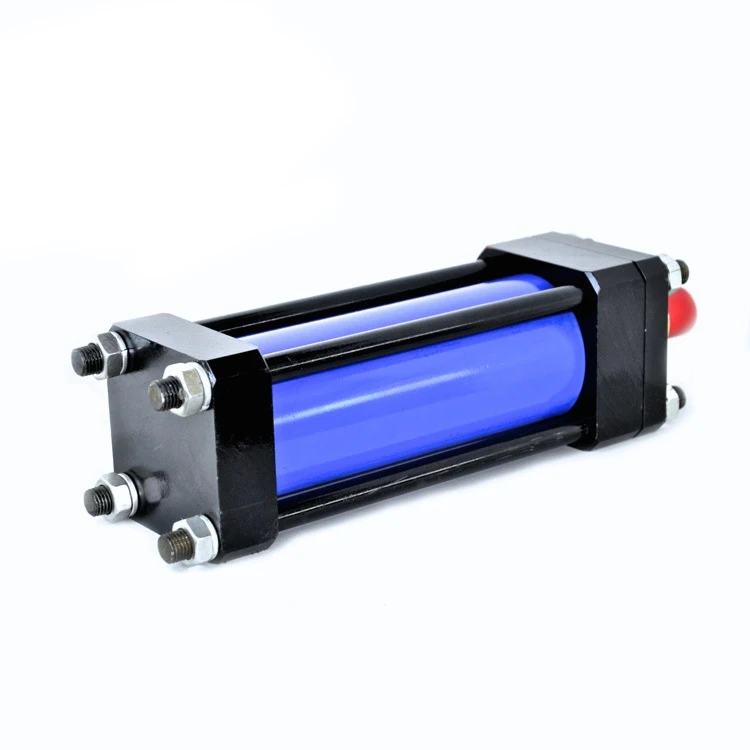

1.1Hydraulische cilinders met trekstangenzijn gecentreerd rond een modulair assemblageontwerp. De cilindercilinder en eindkappen zijn vastgezet door meerdere trekstangen met hoge sterkte, waarbij de hele constructie bij elkaar wordt gehouden door boutverbindingen, zonder grootschalig laswerk. Deze producten volgen over het algemeen de internationale normen en bieden een sterke uitwisselbaarheid. De typische boringgrootte varieert van 30 tot 200 mm, de werkdruk bedraagt 7 tot 21 MPa en de slaglengte bedraagt zelden meer dan 3 meter.

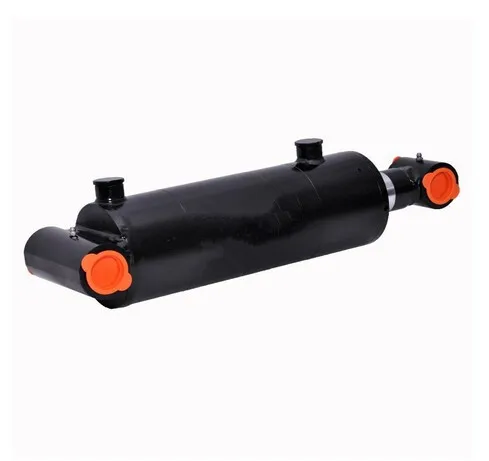

1.2 Gelaste hydraulische cilindersgebruik in plaats daarvan een integrale gelaste structuur. Hun cilinderloop en eindkappen zijn direct door smeltlassen gelast, zonder externe trekstangen die de stijfheid beperken. We bouwen ze met dikkere naadloze stalen buizen, zodat de standaard drukwaarden 16–31,5 MPa kunnen bereiken, en op maat gemaakte heavy-duty units 35 MPa kunnen halen. De boring bedraagt maximaal 500 mm en de slag kan ruim 6 meter bedragen, perfect voor zware toepassingen en toepassingen met lange slag.
2.2 Dankzij hun eenvoudige structuur kunnen slijtdelen zoals afdichtingen en geleidehulzen snel worden verwisseld – geen professionele lasapparatuur of luxe gereedschap nodig. Zelfs een algemene monteur kan het onderhoud afronden, waardoor de uitvaltijd van de apparatuur effectief wordt verminderd.
2.3 Hun beperkingen zijn echter ook vrij duidelijk: beperkte drukcapaciteit en slechts gemiddelde slagvastheid. In omgevingen met langdurige trillingen en frequente schokken zijn de trekstangen gevoelig voor uitrekken en kunnen de moeren losraken, wat kan leiden tot olielekkage of een afname van de nauwkeurigheid. Daarom zijn ze meer geschikt voor toepassingen met matige druk, een schone omgeving en stabiele belastingen.
3.1 Gelaste hydraulische cilinders, met hun trekstangvrije, volledig gelaste constructie, zorgen voor een compacter ontwerp en superieure stijfheid. Ze zijn bestand tegen grotere zijbelastingen en stootkrachten en houden de prestaties stabiel in zware omgevingen zoals hoge temperaturen, zwaar stof, hoge luchtvochtigheid en zware belastingen. Binnen dezelfde installatieruimte kan een gelaste cilinder een grotere boring en een langere slag herbergen.
3.2 Het belangrijkste nadeel is dat reparatie ter plaatse vrijwel onmogelijk is als het cilinderlichaam of de lasnaden beschadigd zijn. Herwerk in de fabriek is vereist, wat leidt tot langere stilstand en hogere onderhoudskosten. Bovendien zijn ze vanwege hun hoge mate van maatwerk minder flexibel bij massaproductie in vergelijking met trekstangcilinders.
Automatiseringsapparatuur, werktuigmachines, spuitgietmachines en verpakkingsmachines
Kleine en middelgrote hydraulische systemen en standaarduitrusting
Scenario's die een hoog onderhoudsgemak en korte levertijden vereisen
Bouwmachines, mijnbouwmachines en metallurgische apparatuur
Maritieme, offshore, fotovoltaïsche en windenergie zware uitrusting
Hogedruk-, langeslag-, zware omstandigheden- en niet-standaard op maat gemaakte projecten
Om de selectielogica uit praktijkervaring samen te vatten:
Als de werkdruk lager is dan 21 MPa, zijn toepassingen standaard en is eenvoudig onderhoud uw topprioriteit → kies voor een hydraulische cilinder met trekstang.
Als de werkdruk hoger is dan 21 MPa, zijn de schokken hevig, is de ruimte krap of is de omgeving ruig → kies voor een gelaste hydraulische cilinder.
Beide zijn solide en bewezen producten. Alleen als u de cilinder koppelt aan de daadwerkelijke taakeisen, gebruiksinstellingen en langdurige zorg, krijgt u de beste waarde en kunt u storingen tot een minimum beperken.
