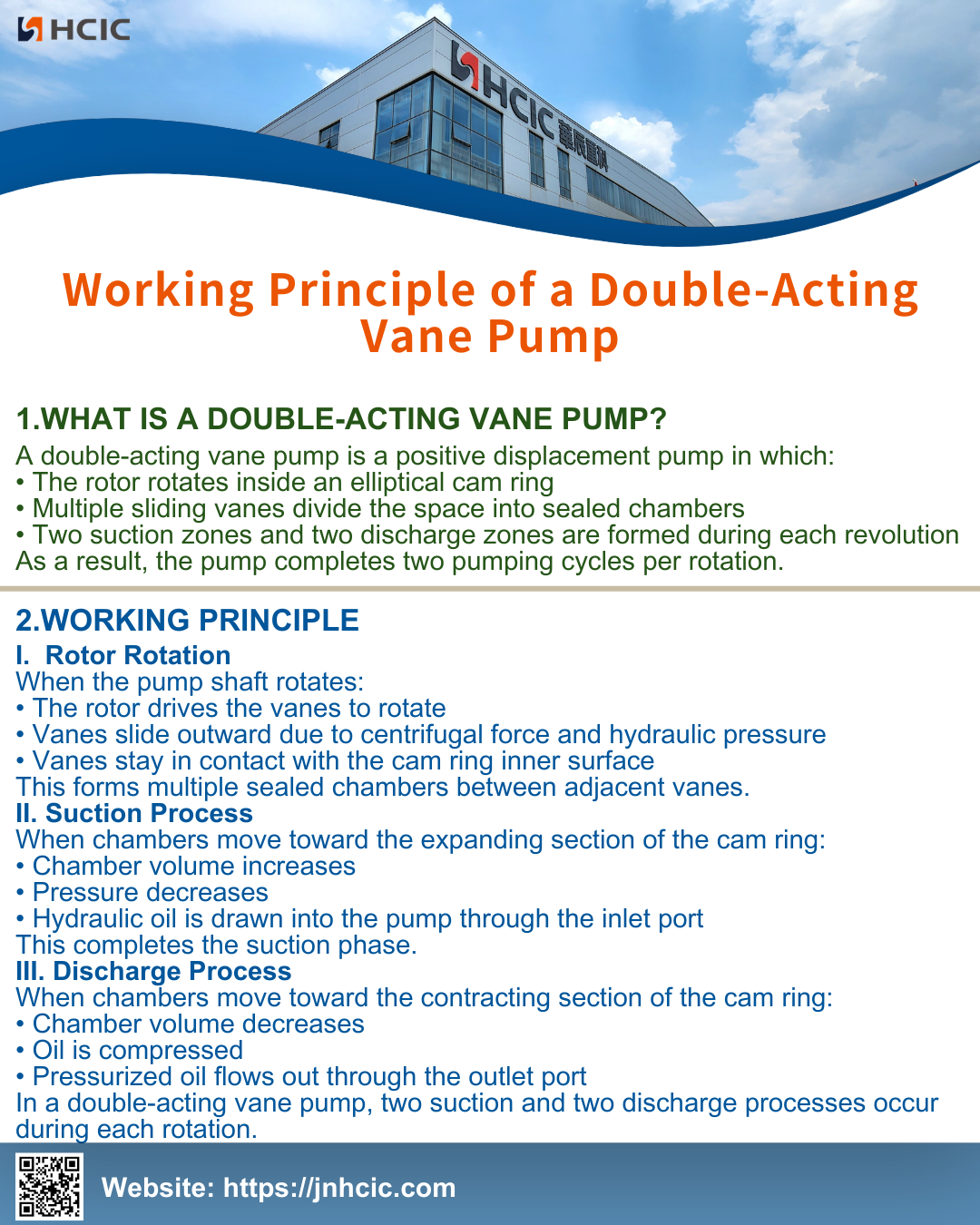

Een dubbelwerkende schottenpomp is een verdringerpomp waarbij:
• De rotor draait binnen een elliptische nokkenring
• Meerdere schuiflamellen verdelen de ruimte in afgesloten kamers
• Bij elke omwenteling worden twee zuigzones en twee afvoerzones gevormd
Hierdoor voltooit de pomp twee pompcycli per rotatie.
Wanneer de pompas draait:
• De rotor drijft de schoepen aan om te draaien
• Schoepen schuiven naar buiten door middelpuntvliedende kracht en hydraulische druk
• De schoepen blijven in contact met het binnenoppervlak van de nokkenring
Dit vormt meerdere afgedichte kamers tussen aangrenzende schoepen.
Wanneer kamers naar het uitzettende gedeelte van de nokkenring bewegen:
• Het kamervolume neemt toe
• De druk neemt af
• Hydraulische olie wordt via de inlaatpoort in de pomp gezogen
Hiermee is de zuigfase voltooid.
Wanneer kamers naar het samentrekkende gedeelte van de nokkenring bewegen:
• Het kamervolume neemt af
• Olie is gecomprimeerd
• Olie onder druk stroomt via de uitlaatpoort naar buiten
Bij een dubbelwerkende schottenpomp vinden tijdens elke rotatie twee zuig- en twee persprocessen plaats.
