Populaire, veelgevraagde selectiegids voor hydraulische cilinders

I. Voorwoord: AlgemeenHydraulische cilinderSelectiefouten gemaakt door buitenlandse kopers

1.1 Echte problemen veroorzaakt door een verkeerde cilinderselectie

Kopers in Noord-Amerika, Europa en Australië selecteren cilinders vaak alleen op lengte en cilinderdikte, waarbij ze de afstemming op de arbeidsomstandigheden negeren.

Velen installeren trekstangcilinders op tractoren en dumptrailers. Voortdurend hobbelig werk maakt de trekstangen los en buigt de zuigerstangen snel. Goedkope dun gelaste gaffelcilinders barsten onder zware belasting, wat leidt tot productiestop en extra onderhoudskosten.

Viercilinderstijlen dekken meer dan 90% van de wereldwijde vervangings- en OEM-orders. In deze gids vindt u populaire modellen met praktische selectiereferenties voor inkooppersoneel en onderdelengroothandels.

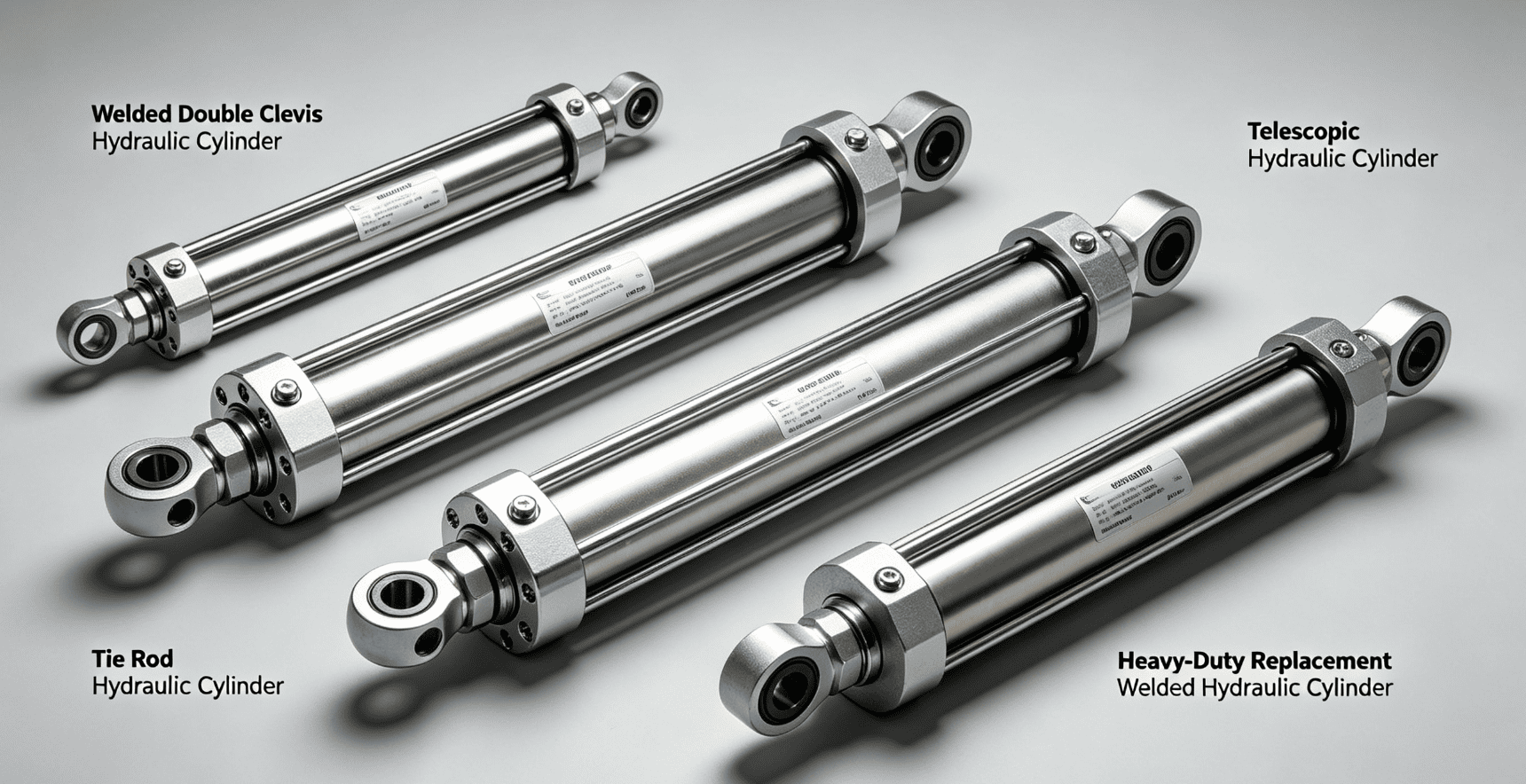

1.2 Vier best verkochte hydraulische cilinders voor de overzeese markt

Gelaste hydraulische cilinder met dubbele gaffel - Landbouwmachines, houtklover, landbouwaanhanger

Hydraulische cilinder met trekstang - Gereedschapswerktuigen en automatiseringsapparatuur voor binnenshuis

Telescopische hydraulische cilinder – exclusief dumper en kipper

Vervangende gelaste hydraulische cilinder voor zwaar gebruik - Aftermarket-onderdelen voor minigraafmachines en laders

II. Structuur, voordelen, nadelen en toepasbare scenario's

2.1Gelaste hydraulische cilinder met dubbele trekhaak(Beste keuze voor mobiele apparatuur)

2.1.1 Structurele kernkenmerken

Vat- en eindkappen maken gebruik van integraal booglassen onder water zonder buitenste trekstangen. Twee uiteinden maken gebruik van gesmede dubbele gaffels uit één stuk voor pininstallatie.

Standaard werkdruk 21 MPa, verbeterde hogedrukversie bereikt 35 MPa, met uitstekende anti-vibratie en anti-zijbelastingscapaciteit.

Goedkope producten maken gebruik van dun gesplitste gaffels die gemakkelijk scheuren. Gekwalificeerde producten maken gebruik van 8-12 mm volledige penetratielassen, stabiel in modderige werkomstandigheden buiten.

2.1.2 Op elkaar afgestemde apparatuur en doelgroepen

Monteer de hefarm van de tractor, een houtklover, een landbouwaanhanger, een kleine lader, een sleepwagen.

Het bedienen van groothandelaren in landbouwonderdelen, fabrieken van landbouwmachines en reparatiewerkplaatsen voor buitengebruik.

2.1.3 Voor- en nadelen

Voordelen: Compact, stofdicht, eenvoudig te installeren, aanpasbare boring-, slag- en gaffelgatgrootte

Nadelen: lastige interne demontage, langere levertijd voor niet-standaard maten

2.2 Trekstang hydraulische cilinder(Algemeen industrieel type binnenshuis)

2.2.1 Structurele kernkenmerken

Vier trekstangen bevestigen twee eindkappen, gemakkelijk uit elkaar te halen en interne afdichtingen te vervangen. Het volgt de internationale NFPA-norm met uniforme druk van 21 MPa.

Blootliggende trekstangen komen los bij langdurige trillingen, en zijwaartse kracht zal de zuigerstangen buigen, wat niet past op mobiele machines voor buitenshuis.

2.2.2 Op elkaar afgestemde apparatuur en doelgroepen

Monteer werktuigmachines, automatiseringslijnen voor verpakkingen, hydraulische persen voor binnenshuis, vaste hefplatforms.

Het bedienen van automatiseringsfabrieken, leveranciers van apparatuuronderhoud en dealers van hydraulische onderdelen voor binnenshuis.

2.2.3 Voor- en nadelen

Pluspunten: Voldoende spotgoederen, eenvoudig onderhoud, lage prijs, snelle levering van standaardmaten

Nadelen: Slechte trillingsbestendigheid, kan niet worden gebruikt op tractoren en dumptrailers

2.3 Telescopische hydraulische cilinder(Speciaal voor dumptrailers)

2.3.1 Structurele kernkenmerken

Meertraps genest mouwontwerp, korte lengte na intrekken en lange hefslag na uitschuiven. De meeste zijn enkelwerkend en trekken zich terug door de zwaartekracht, met 2 à 4 optionele trappen.

Meer verlengingstrappen zorgen voor een zwakkere terminale stuwkracht, niet geschikt voor het heffen van ultrazware lasten.

2.3.2 Op elkaar afgestemde apparatuur en doelgroepen

Geschikt voor landbouwdumpers, kipwagens, vuilniswagens voor sanitaire voorzieningen, luchtladders.

Bedienen van trailerherstelbedrijven, groothandelaren in vrachtonderdelen en fabrikanten van sanitaire apparatuur.

2.3.3 Voor- en nadelen

Voordelen: Klein ingetrokken volume, lange slag, eenvoudig oliecircuit, laag uitvalpercentage

Nadelen: meerlaagse afdichtingen hebben schone hydraulische olie nodig, geen actieve hydraulische intrekfunctie

2.4 Vervangende gelaste hydraulische cilinder voor zwaar gebruik (vervangingsonderdelen voor graafmachines en laders)

2.4.1 Structurele kernkenmerken

Gemaakt van dikke gezoete naadloze buis en versterkte anti-buigzuigerstang, gecombineerd met gesmeed kogelgewricht of enkele gaffel, dikke lassen met volledige penetratie ondersteunen een maximale druk van 35 MPa.

Maten komen volledig overeen met CAT-, Komatsu- en Kubota-minigraafmachines voor directe vervanging zonder aanpassingen.

2.4.2 Op elkaar afgestemde apparatuur en doelgroepen

Monteer de giek-/armcilinder van de minigraafmachine, de kantelcilinder van de lader, een kleine wals.

Het bedienen van exporteurs van bouwmachines, veldreparatiewerkplaatsen en kleine fabrieken voor technische apparatuur.

2.4.3 Voor- en nadelen

Voordelen: Nauwkeurige vervangingsgrootte, slagvast, duurzaam op bouwplaatsen, hoge herhaalbestellingen

Nadelen: Verschillende modellen, niet-standaard machines hebben maatwerk nodig op basis van oude cilindergegevens

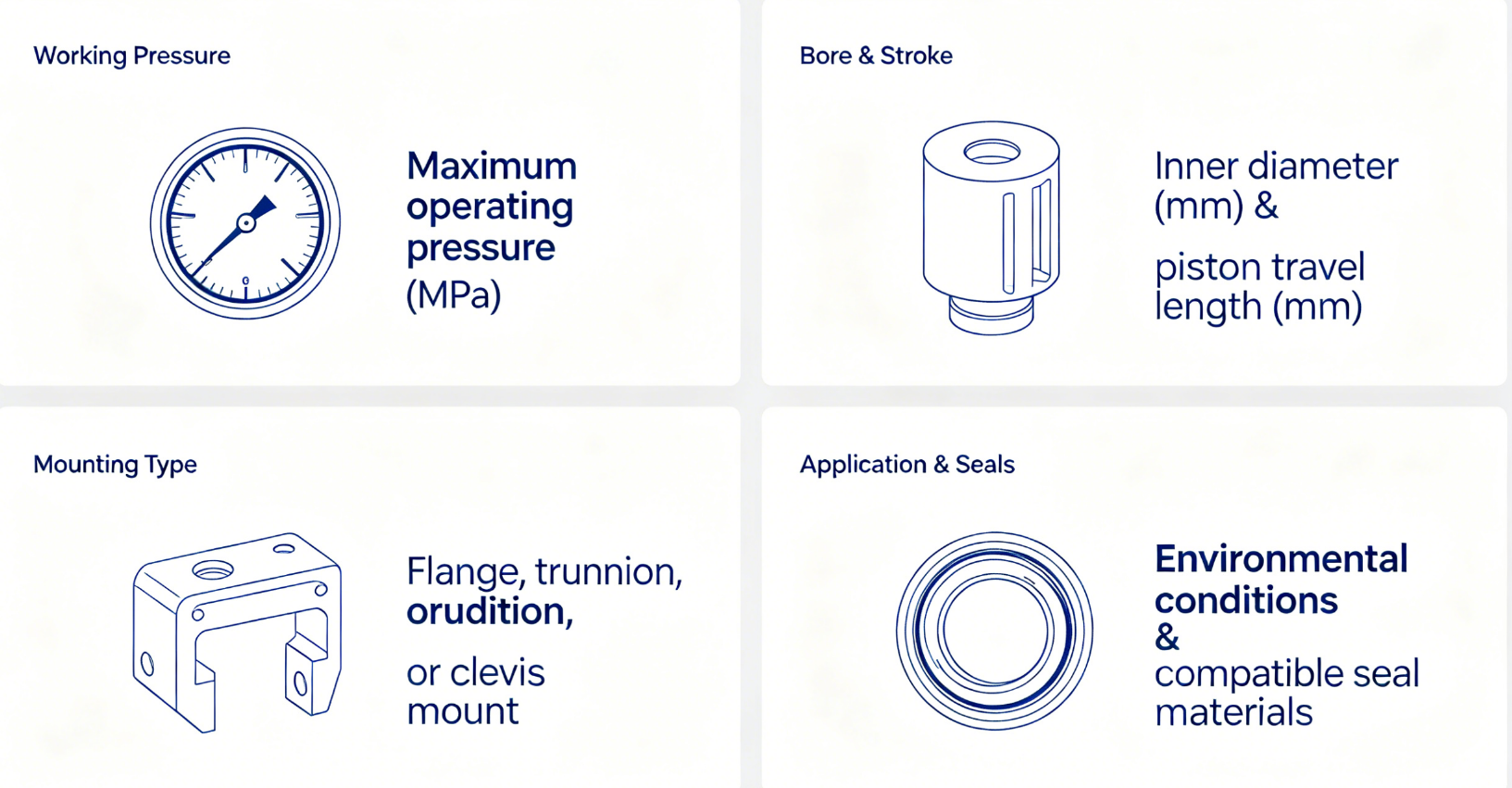

III. Universele kernselectieparameters

3.1 Werkdrukafstemming

Het standaardmodel van 21 MPa (3000 PSI) is geschikt voor de meeste landbouw- en binnenapparatuur en is goed voor 90% van de bestellingen met hoge kosten.

25–35 MPa verdikte hogedrukversie voor graafmachines en mijnbouwwerkomstandigheden.

3.2 Selectieregels voor boring en slag

De hefkracht heeft alleen betrekking op de boring en de systeemdruk; een langere slag kan het laadvermogen niet verbeteren.

Meet de volledige in- en uitschuiflengte bij het vervangen van oude cilinders; visuele beoordeling veroorzaakt gemakkelijk een slagtekort en olielekkage.

Kies telescopische cilinders voor lange slag met beperkte ruimte; kies gelaste dubbele gaffelcilinders voor zwenkapparatuur met meerdere hoeken.

3.3 Snelle aanpassing van montagetype

Hefmachines met meerdere hoeken voor gebruik buitenshuis: gelaste hydraulische cilinder met dubbele gaffel

Stabiele lagedrukapparatuur voor binnenshuis: hydraulische cilinder met trekstang

Kiepwagen met lange slag heffen: Telescopische hydraulische cilinder

Graafmachine gelede arm: zware vervangende gelaste hydraulische cilinder

3.4 Afdichting en anti-corrosie collocatie per werkomgeving

Normale schone staat binnenshuis: NBR-afdichtingen + zwarte roestwerende verf

Modderige buitenboerderij: dikke verchroomde zuigerstang + externe stofkap

Zoute mistomgeving aan de kust: Algehele gegalvaniseerde anticorrosielaag

Staat van hete olie bij hoge temperaturen: FKM-fluorrubberafdichtingen om interne en externe lekkage te voorkomen

IV. Snelle selectietabel per branche

4.1 Landbouwmachines

Eerste keuze: dubbelwerkende gelaste hydraulische cilinder met dubbele gaffel

Voorkom: Trekstangcilinders breken gemakkelijk bij trillingen; Telescopische cilinders met een te lange slag passen niet op kleine landbouwmachines

4.2 Dumpapparatuur voor vracht en sanitaire voorzieningen

Eerste keuze: 2-4-traps enkelwerkende telescopische hydraulische cilinder

Alternatief: gelaste dubbele gaffelcilinder met lange slag voor lichte kleine aanhangwagens

4.3 Kleine bouwmachines

Eerste keuze: zware vervangende gelaste hydraulische cilinder

Alternatief: Verdikte dubbele hogedrukgaffelcilinder voor grote landbouwladers

4.4 Automatisering en werktuigmachines

Eerste keuze: Standaard hydraulische cilinder met trekstang

Vermijd: dure gelaste cilinders zijn niet nodig voor vaste binnenapparatuur

V. Veelvoorkomende fouten en suggesties voor vermijding

5.1 Gelaste dubbele gaffelcilinder

Dunne gesplitste gaffels scheuren onder zware belasting, dunne lasnaden veroorzaken olielekkage. Bevestig gesmede geïntegreerde gaffel en 8 mm+ volledige penetratielassen, dikke chroomstaaf aanbevolen voor gebruik buitenshuis.

5.2 Hydraulische cilinder trekstang

Trillingen maken trekstangen los en buigen zuigerstangen, alleen toegestaan ​​voor stabiele binnenapparatuur.

5.3 Telescopische hydraulische cilinder

Beheers zware belasting binnen de eerste twee fasen; volledige extensie leidt tot een scherpe daling van de stuwkracht. Vervang de hydraulische olie regelmatig om meerlaagse afdichtingen te beschermen.

5.4 Vervangingscilinder voor graafmachine

Verkeerde maat kan niet normaal worden geïnstalleerd, geef oude cilinderfoto's en machinemodellen ter bevestiging voordat u bestelt.

VI. Advies op maat en vervanging

Stuur de volgende informatie naar onze engineers om binnen 24 uur passende plannen te ontvangen:

Machine-industrie & compleet model

Duidelijke foto's van oude cilinderbevestigingseinden

Gemeten boring, staafdiameter, volledig uitgeschoven en ingetrokken lengte

Werkdruk en omgeving (hoge temperatuur, kust, modderige locatie)

We ondersteunen 1 stuk monsteraanpassing voor alle vier cilindertypen, elk product met een compleet druktestrapport en 12 maanden garantie.
