Een enkelwerkende pneumatische cilinder produceert slechts stuwkracht of werkkracht in één enkele richting. Het maakt gebruik van een ingebouwde veer of externe krachten zoals zwaartekracht, gewichten of mechanische beweging om de zuiger terug te trekken naar zijn startpunt.
Deze cilinders hebben slechts één luchtinlaatpoort, die gecomprimeerde lucht de kamer in voert om de zuiger naar de doelpositie te duwen.
Enkelwerkende pneumatische cilinders zijn gebouwd voor taken in één richting. Veel voorkomende toepassingen zijn onder meer klemmen, positioneren van onderdelen, markeren, korte slagbewegingen en lichte montagewerkzaamheden.

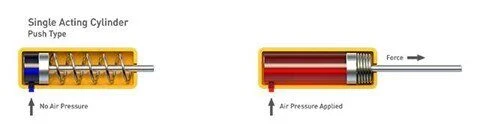

(1).Het uitoefenen van luchtdruk veroorzaakt een stuwkracht, waardoor de zuiger wordt ‘geduwd’:

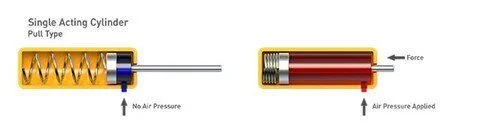

(2). Het uitoefenen van luchtdruk veroorzaakt een stuwkracht, waardoor de zuiger wordt ‘getrokken’:
Eenvoudige, duidelijke constructie
Compacte, ruimtebesparende constructie
Lagere kosten voor regelkleppen en luchtleidingleidingen
Gebruikt de helft minder perslucht dan een dubbelwerkende cilinder van hetzelfde formaat
De veerretourzijde staat open voor omgevingslucht, waardoor stof en vuil naar binnen kunnen dringen, wat storingen veroorzaakt en de levensduur van de cilinder verkort.
De veerprestaties worden na verloop van tijd zwakker, wat leidt tot onstabiele eindposities van de slag
Boringdiameter en slaglengte worden beperkt door de interne veergrootte en sterkte
Lichte daling van de duwkracht, omdat de veer de voorwaartse beweging van de zuiger tegenhoudt

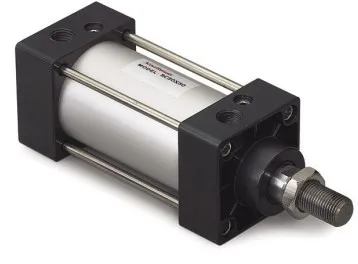

Een dubbelwerkende pneumatische cilinder genereert kracht in beide richtingen, waardoor de zuiger naar buiten wordt geduwd en weer naar binnen wordt getrokken.
Dit ontwerp is aan beide uiteinden voorzien van een luchtpoort en leidt lucht onder hoge druk tussen de twee poorten om de zuiger heen en weer te drijven. Het is onmisbaar voor taken waarbij beweging in twee richtingen vereist is, zoals het openen en sluiten van industriële poorten en dempers.
Dubbelwerkende cilinders zijn de meest gebruikte lineaire actuatoren en vertegenwoordigen ongeveer 95% van de cilinders die worden toegepast in pneumatische besturingssystemen.
Ze zijn de optimale keuze voor zware werkzaamheden, lange slagen en hoge krachtvereisten waaraan enkelwerkende cilinders niet kunnen voldoen. Kleine dubbelwerkende modellen werken ook voor klussen waarbij nauwkeurige, vaste eindposities nodig zijn bij zowel de uitschuif- als de intrekbewegingen.

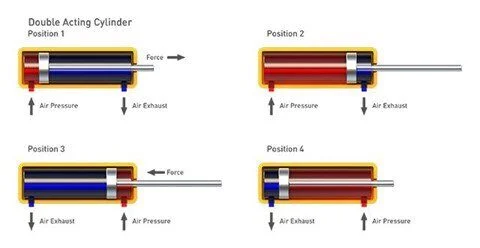

Zo werken ze:

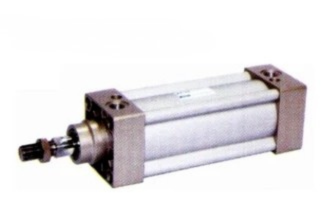

- Bijna alle ISO-standaard pneumatische cilinders gebruiken het dubbelwerkende ontwerp
- Groter bereik aan boringmaten en slaglengtes dan enkelwerkende modellen
- Tal van aangepaste aanpassingen voor het dubbelwerkende basisframe
- Geen ingebouwde vergrendeling om de zuiger halverwege de slagposities stabiel te houden
- Lucht is samendrukbaar, dus voedingstoepassingen hebben een hydraulische hulpcilinder nodig voor een soepele, stabiele beweging
- Units met een lange slag hebben extra zuigerstangondersteuning nodig om het buigen te stoppen en de werking soepel te laten verlopen
