A hydraulische cilinderkan onstabiele bewegingen, ongelijkmatige belasting of herhaaldelijke beschadiging van de afdichtingen veroorzaken, zelfs als het hydraulische circuit normaal lijkt. De oorzaak kan in het bevestigingsmateriaal liggen: een versleten pin, een vergroot gaffelgat, een losse bus of een installatie die niet meer over de volledige werkboog is uitgelijnd.
In deze gids wordt uitgelegd hoe onderhoudsteams en OEM-kopers de cilindermontagepunten kunnen inspecteren voordat ze een reparatieset of vervangende cilinder bestellen. De focus ligt op de mechanische verbinding tussen de cilinder en de machine, niet op een algemene hydraulische druk- of stroomdiagnose.

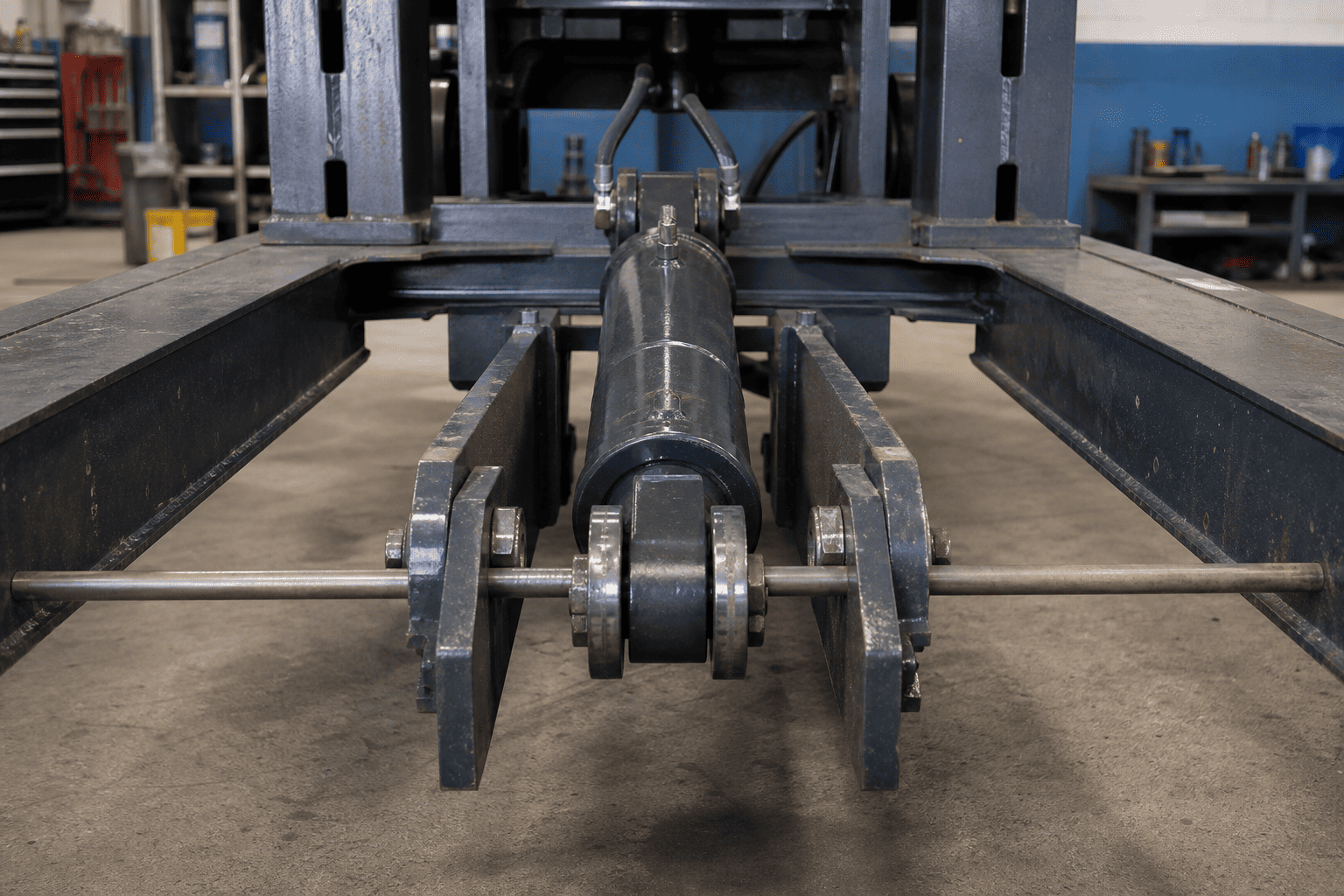

Een cilinder werkt niet op zichzelf. De stang en loop zijn met de machine verbonden via pennen, gaffels, nokken, tappen, beugels of andere bevestigingsmiddelen. Deze onderdelen brengen de werkkracht over terwijl de cilinder door de ontworpen boog kan bewegen.
Wanneer de verbinding slijt, mag de cilinder niet meer op de beoogde hartlijn blijven staan. De machine kan dan extra beweging en contact op de stang, wartel, geleider, buis of montagebeugel plaatsen. Een nieuwe afdichting of een nieuwe cilinder lost het probleem mogelijk niet op als de versleten verbinding aan de machinezijde in gebruik blijft.
In de veiligheidsrichtlijnen voor cilinders van Parker staat dat de stang en het bijbehorende machineonderdeel moeten worden gecontroleerd op juiste uitlijning, zowel in uitgeschoven als ingetrokken positie. Het beveelt ook aan dat op gaffels gemonteerde cilinders aan beide uiteinden draaien, met de hartlijnen van de pennen evenwijdig, en dat de cilinder via zijn werkboog wordt gecontroleerd op interferentie. Dit zijn installatie- en veiligheidsprincipes; de uiteindelijke grenzen moeten afkomstig zijn van de cilinder- en machinefabrikant.

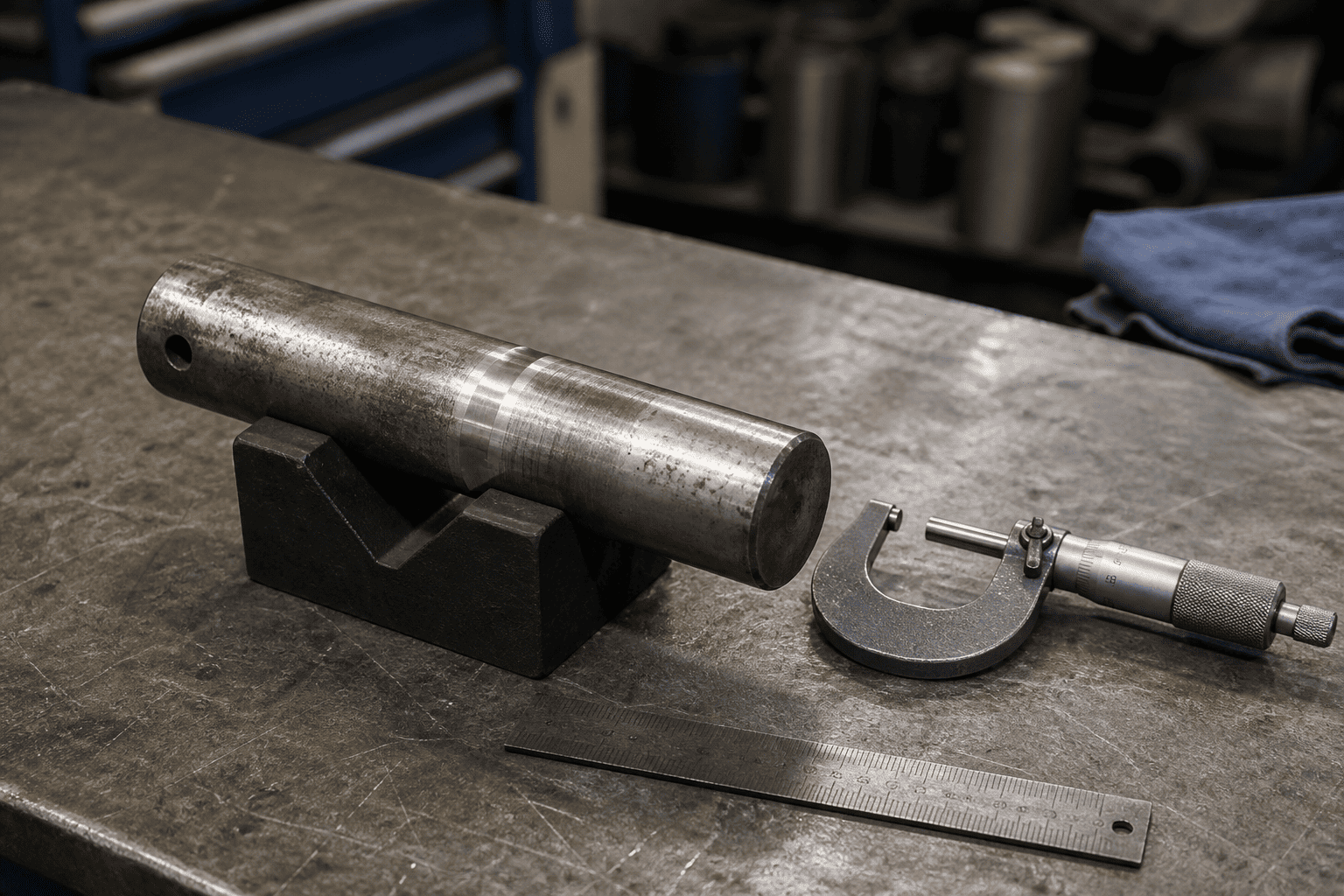

Inspecteer de pen op krassen, groeven, corrosie, platte plekken en een aan één kant geconcentreerde slijtband. Een pen die geen rond, stabiel draagvlak meer heeft, kan het cilinderoog laten bewegen voordat het machinedeel reageert.
Beoordeel de pin niet alleen op de vraag of deze nog verwijderd kan worden. Een pin kan op zijn plaats blijven terwijl het werkoppervlak, de vasthoudfunctie of de aansluiting op de bus al is verslechterd.
Een bus kan inwendig slijten, losraken in de behuizing of beschadigd raken tijdens de installatie. Controleer op beweging tussen de bus en het cilinderoog of de beugel, en niet alleen op beweging tussen de pen en de bus.
Als de bus van het onderhoudsvrije type is, volgt u de installatie-instructies van de fabrikant van de apparatuur. Voeg geen vet toe en wijzig de oppervlaktebehandeling niet, tenzij het gespecificeerde ontwerp dit toestaat.
Het cilinderoog of de gaffel kan na langdurige beweging met een losse pin groter, taps of ovaal worden. Dit wordt vaak een eivormig gat genoemd. Als u alleen de pen vervangt, kan de zichtbare speling tijdelijk worden verminderd, terwijl het lastpad verkeerd uitgelijnd blijft.
Meet het gat in meer dan één richting en op meer dan één locatie. Een visuele ronde vorm is niet voldoende bewijs voor een kritische reparatiebeslissing.
Een ontbrekende sluitring, losse borgring, beschadigde borgring, versleten borgplaat of vervormde beugel kunnen ervoor zorgen dat de pen zijwaarts loopt. Controleer de volledige retentievoorziening en de staat van de beugelvlakken die de laterale positie bepalen.
Er mag geen vervangende cilinder worden geïnstalleerd in een beugel die de pen niet in de ontworpen positie kan houden.
De volgende reeks is een gids voor veldplanning. De lock-out-, blokkeer- en opgeslagen-energieprocedures van de machinebouwer hebben voorrang.
Isoleer de hydraulische energie, beveilig de verhoogde of hangende constructie met een geschikte mechanische ondersteuning en voorkom onverwachte bewegingen. Een hydraulische cilinder mag tijdens inspectie niet worden beschouwd als de enige ondersteuning voor een geheven last.
Let vóór de demontage op wanneer het probleem zich voordoet:
Het symptoom helpt een montageprobleem te onderscheiden van een puur hydraulisch regelprobleem, hoewel het de meting niet vervangt.

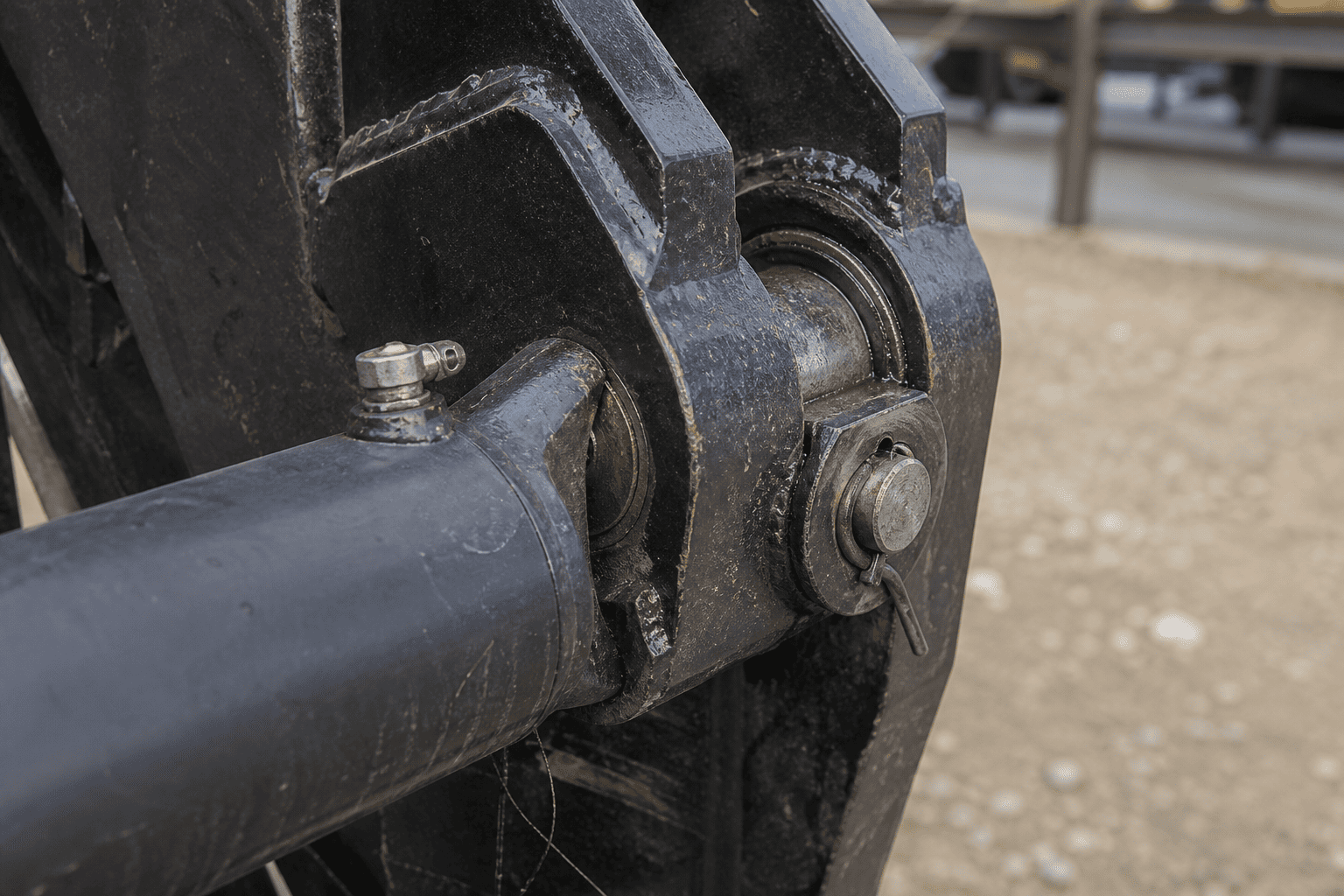

Zoek naar verschoven houders, gepolijste contactbanden, wrijvingssporen, roeststof, gebarsten lasnaden, beweging van de beugel en een pin die niet langer gecentreerd is. Markeer de relatieve positie van de pen, sluitring en beugel als er beweging wordt vermoed.
Gebruik geen vinger om een knelpunt te controleren en plaats uw handen niet tussen het cilinderoog en de gaffel.
Nadat de machine is vastgezet, verwijdert u de pin volgens de apparatuurprocedure. Reinig de oppervlakken van de pen, bus, cilinderoog en beugel met een methode die compatibel is met de componentmaterialen en locatieregels.
Houd de verwijderde onderdelen bij elkaar en identificeer hun oorspronkelijke locatie. Een pin uit het ene uiteinde van een cilinder mag niet worden gemengd met een pin uit een andere positie voordat de inspectiegegevens compleet zijn.

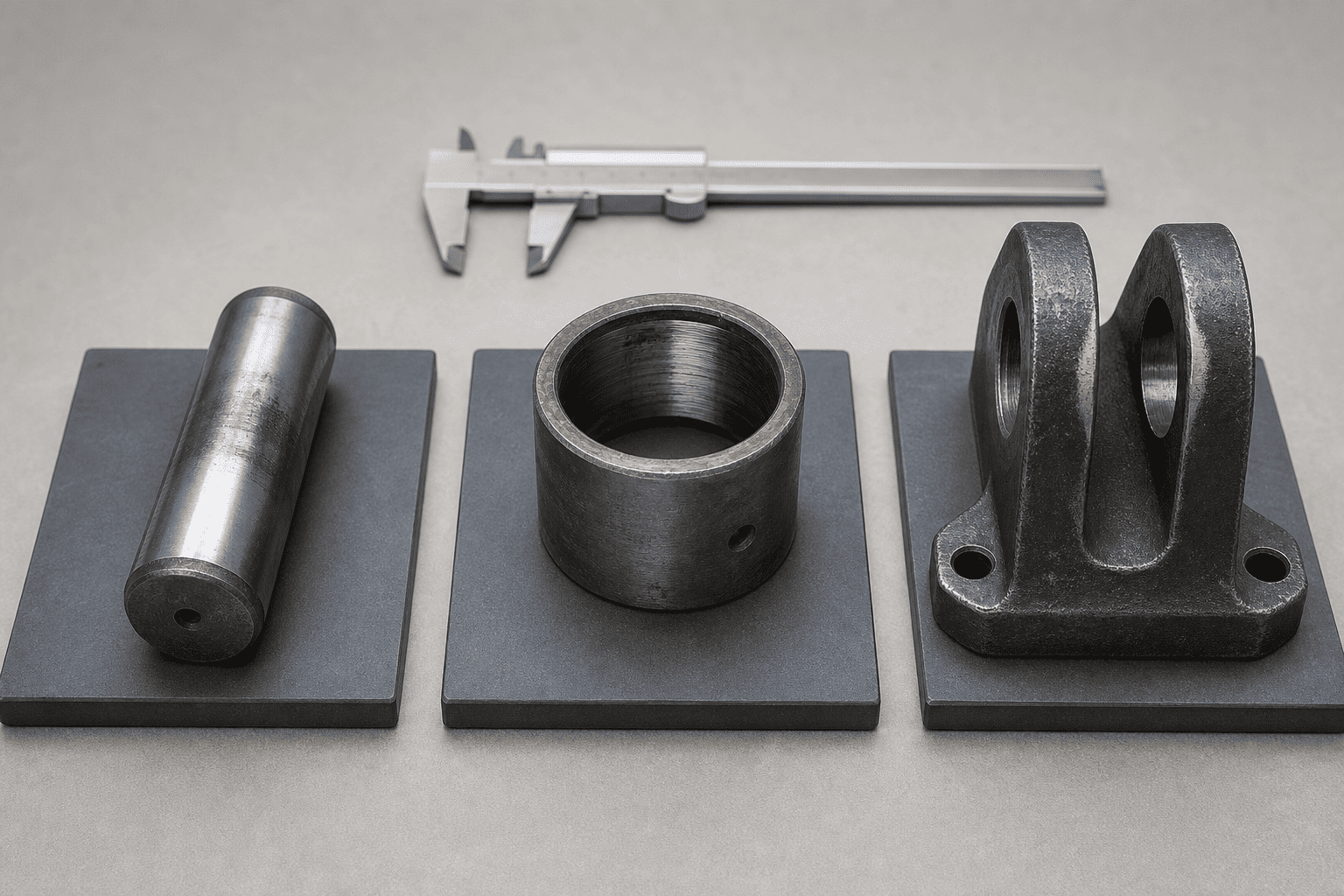

Noteer de nominale pendiameter, de werkelijke pendiameter op verschillende punten, de binnendiameter van de bus, de buitendiameter van de bus indien relevant, en de toestand van het cilinderoog en het gaffelgat.
Controleer ook:
Bedenk geen universele slijtagelimiet. Gebruik de uitrustingstekening, de specificatie van de cilinderfabrikant of een goedgekeurde reparatiestandaard voor de definitieve acceptatie/afwijzingsbeslissing.
Controleer de machinegeometrie opnieuw bij de ingetrokken en uitgeschoven posities, of bij de daadwerkelijke eindposities die zijn toegestaan door de veilige onderhoudsprocedure. De cilinder mag niet in positie worden geforceerd door eraan te trekken, los te wrikken of onder druk te zetten.
Controleer of de middellijnen van de twee montagepennen evenwijdig blijven waar het montageontwerp parallel draaien vereist. Controleer of er contact is met beugels, beschermkappen, slangen, framedelen en andere bewegende delen.
| # | Observatie | Waarschijnlijke oorzaak/indicatie |
|---|---|---|
| 1 | Pin heeft aan één zijde een gepolijste band | Ongelijkmatig contact, verandering in uitlijning of beweging van de beugel |
| 2 | Pin is kleiner in de werkzone | Pinslijtage, onvoldoende retentie of beweging onder belasting |
| 3 | De bus draait in zijn behuizing | Losse pasvorm, beschadigde behuizing of onjuiste installatie |
| 4 | Gaffelgat is ovaal of taps toelopend | Voortgezette werking met speling of een losse pin |
| 5 | Er is roeststof of fijn metaalafval aanwezig | Fretting, corrosie, onvoldoende bescherming of relatieve beweging |
| 6 | De houder is verbogen of komt herhaaldelijk los | Pinwalk, beugelbeweging of onjuiste retentieregeling |
| 7 | Stanggeleider of wartel vertoont eenzijdige slijtage | Controleer de uitlijning van de machine en de montagegeometrie voordat u de afdichtingen vervangt |
| 8 | Slijtage treedt slechts aan het ene uiteinde van de slag op | Eindpositiegeometrie, interferentie of veranderend lastpad |
Deze observaties zijn uitgangspunten voor inspectie, geen automatische diagnoses. Een versleten pin kan een gevolg zijn van een groter uitlijningsprobleem dan de oorspronkelijke oorzaak.
Een reparatie met alleen een pin kan geschikt zijn als de pin versleten is, maar de bus, het oog, de gaffel, de beugel en het retentiesysteem binnen de goedgekeurde maatlimieten blijven. De nieuwe pin moet overeenkomen met de juiste diameter, lengte, materiaal en retentie-opstelling.
Het vervangen van een bus vereist de juiste pasvorm, oriëntatie en installatiemethode. Controleer of de vervangende bus gesmeerd is, droogloopt of ontworpen is voor een specifieke oppervlakteconditie. Als u een bus in een beschadigde of niet goed uitgelijnde behuizing drukt, kan het oorspronkelijke probleem worden gereproduceerd.
Voor een ovaal cilinderoog of gaffelgat kan een goedgekeurde reparatiemethode nodig zijn, zoals machinale bewerking, een reparatiehuls of vervanging van het betreffende onderdeel. Las, boor of wijzig een dragende montagevoorziening niet zonder technische goedkeuring en een gedocumenteerde reparatieprocedure.
Als het cilinderoog, de gaffel, de tap of het montageblok gescheurd is, permanent vervormd is of buiten de goedgekeurde maatlimieten valt, kan een vervangende cilinder of een technische reparatie noodzakelijk zijn. De vervanging moet worden afgestemd op de geometrie van de machine en niet alleen op boring of slag worden geselecteerd.
Een onderzoek naar montageslijtage is veel gemakkelijker te beoordelen als het feitelijke installatiegegevens bevat. Versturen:
Voor pin-to-pin-cilinders zijn vooral de gesloten en verlengde pin-centerafmetingen belangrijk. Een vervanging die overeenkomt met de hydraulische verbinding maar de montagegeometrie verandert, kan een nieuw interferentie- of uitlijningsprobleem veroorzaken.
Voordat u de machine weer normaal gebruikt:
1. Controleer of de pen en bus de gespecificeerde onderdelen voor de montage zijn.
2. Controleer of de pen volledig op zijn plaats zit en goed vastzit.
3. Controleer of de cilinder aan beide uiteinden draait zonder vast te lopen.
4. Controleer of de stang en het machineonderdeel gedurende de toegestane slag uitgelijnd blijven.
5. Controleer de slanggeleiding en poortspeling tijdens beweging.
6. Bedien de machine met laag risico en lage snelheid volgens de apparatuurprocedure.
7. Stop als de cilinder vastloopt, de beugel verschuift, de pen loopt of de stang in contact komt met nabijgelegen onderdelen.
8. Registreer de eindmetingen en repareer onderdelen voor toekomstig onderhoud.
De veiligheidsrichtlijnen van Parker benadrukken ook dat een onjuiste uitlijning kan leiden tot overmatige slijtage van de stangpakkingbus en cilinderboring. Daarom moet de installatiecontrole na de reparatie worden uitgevoerd, en niet alleen voordat de oude onderdelen worden verwijderd.
Een gecontroleerde montage-inspectie kan verschillende dure herhalingsfouten helpen voorkomen:
Het doel is niet om elk versleten onderdeel automatisch te vervangen. Het is bedoeld om het daadwerkelijke belastingspad te identificeren en de montagegeometrie te herstellen waarvoor de cilinder is ontworpen.
HCIC kan de vervangings- en aangepaste hydraulische cilindervereisten beoordelen op basis van de werkelijke installatiegegevens: montageafmetingen, penopstelling, slag-, boring- en stanginformatie, poortconfiguratie, toepassing en beschikbare tekeningen. Voeg voor versleten bevestigingspunten foto's en afmetingen toe van de beugels aan de machinezijde, zodat de offertebeoordeling zowel de montage als de hydraulische aansluiting omvat.
Hydraulische cilinderSlijtage van de montagepen en bussen is een mechanisch montageprobleem dat een hydraulisch betrouwbaarheidsprobleem kan worden. Inspecteer de pen, bus, cilinderoog, gaffel, bevestigingsmateriaal en de volledige werkboog samen. Noteer de metingen voordat u onderdelen bestelt en gebruik geen nieuwe cilinder om een beschadigde of niet goed uitgelijnde machinestructuur te compenseren.
Als u een OEM-vervanging of een op maat gemaakte pin-to-pin hydraulische cilinder nodig heeft, stuur dan HCIC de afmetingen van de oude cilinder, gesloten en verlengde pin-middenafstanden, pin- en gaffelafmetingen, poortinformatie, foto's en toepassingsdetails. Een compleet datapakket geeft het engineeringteam een betere basis voor het bevestigen van de montage vóór productie.
