Wanneer eenhydraulische cilinderbegint te lekken, is de eerste reactie vaak het bestellen van een vervangende afdichting. Dat kan de machine kortstondig herstellen, maar het verklaart niet waarom de oorspronkelijke verzegeling mislukte. Als de stang is ingekerfd, de groef is beschadigd of de afdichting verkeerd is geïnstalleerd, kan een nieuwe afdichting op dezelfde plaats defect raken.
Voordat u de onderdelen reinigt, noteert u de locatie van het lek, de bedrijfstoestand, de cyclusrichting, de vloeistoftemperatuur en de tijd sinds de laatste reparatie. Fotografeer het externe lek en markeer de richting van de verwijderde onderdelen. Bij demontage kunnen kleine details verdwijnen.
Bij een beoordeling van mislukkingen moet zichtbaar bewijs worden onderscheiden van aannames. Een beschadigde afdichting kan aantonen wat er op het contactoppervlak is gebeurd, maar kan op zichzelf niet de oorspronkelijke oorzaak identificeren.
Vloeistof die rond de stang bij de pakkingbus verschijnt, vestigt meestal de aandacht op de toestand van de stangafdichting, wisser, geleider, staafoppervlak of pakkingbus. Controleer of de lekkage optreedt tijdens het uitschuiven, intrekken, stationair vasthouden of bij alle drie de omstandigheden.
Vloeistof bij de pakkingbus kan te maken hebben met een statische afdichting, de toestand van het bevestigingsmiddel, het verbindingsoppervlak of een montageprobleem. Geef niet automatisch de schuld aan de dynamische stangafdichting als de vloeistof uit een stationair grensvlak komt.
Een cilinder kan zijn houdvermogen verliezen of gaan driften zonder zichtbare externe olie. Mogelijke oorzaken zijn schade aan de zuigerafdichting, slijtage tussen de zuiger en de buis, kleplekkage of een probleem op systeemniveau. Er is een gecontroleerde test nodig voordat de cilinder als enige oorzaak kan worden geïdentificeerd.

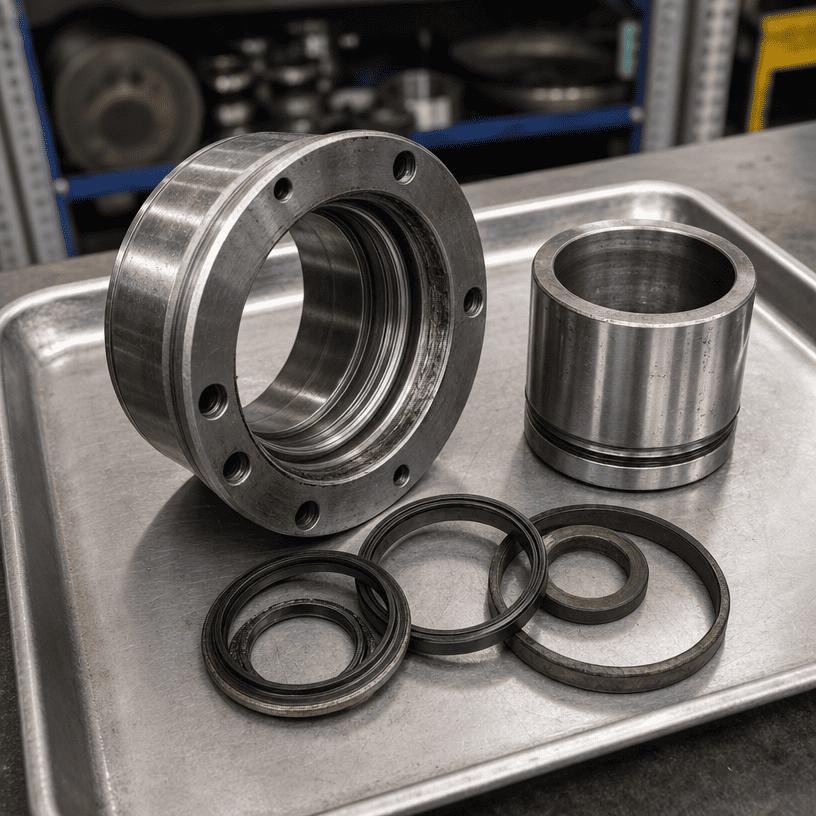

Bewaar de verwijderde afdichtingen in de volgorde en richting waarin ze eruit kwamen. Afzonderlijke stangafdichtingen, afstrijkers, geleidingsringen, zuigerafdichtingen en statische afdichtingen. Gebruik een schone verpakking en markeer het stanguiteinde, de drukzijde en de installatierichting indien bekend.
Rek een elastomeerafdichting niet onnodig uit tijdens het verwijderen. Snijd niet door het exacte gebied dat moet worden geïnspecteerd. Als een zeehond is gefragmenteerd, bewaar dan alle teruggevonden stukken en noteer of er materiaal ontbreekt.
Het doel van deze stap is eenvoudig: het zegel moet bewijsmateriaal blijven en geen onvindbaar reserveonderdeel op een vuile bank worden.
Een afgeronde lip kan duiden op langdurig glijcontact, maar moet samen met de toestand van de staaf, de smering en de bedrijfsgeschiedenis worden geïnterpreteerd. Een glad uiterlijk alleen bewijst niet dat er sprake is van overmatige druk of onjuist materiaal.

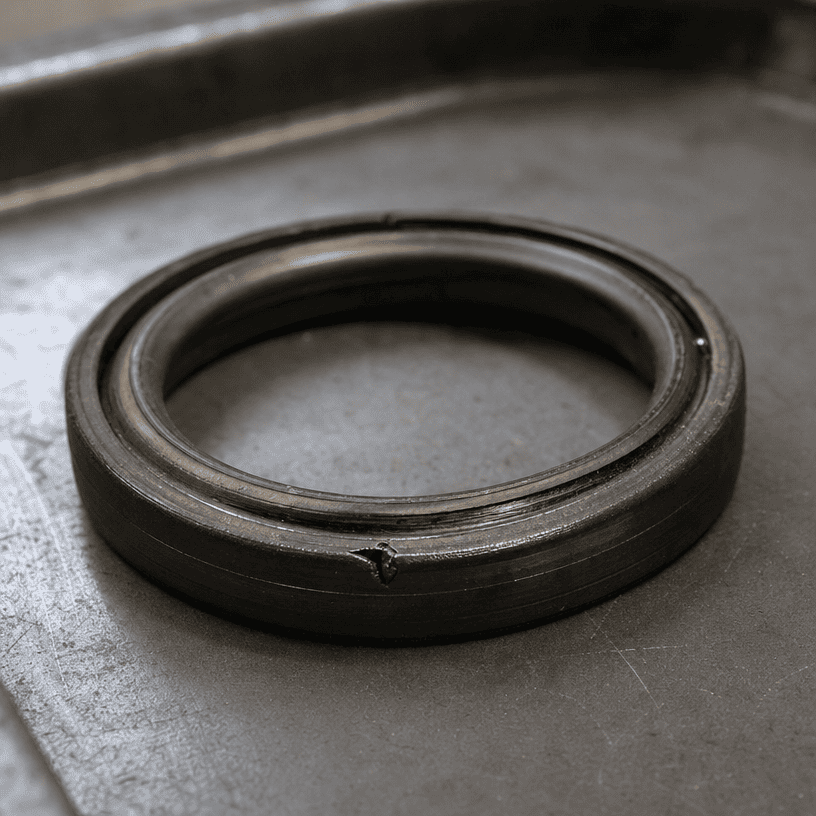

Een zuivere snede kan wijzen op schade aan de installatie, een scherpe rand, een draad of spiebaan die de afdichting kruist, of een vreemd voorwerp dat tijdens de montage is binnengebracht. Inspecteer het pad dat wordt gebruikt om de afdichting te installeren in plaats van de afdichting te vervangen zonder de geometrie van de ingang te controleren.
Een afdichting die in een spelingsspleet is gedrukt, kan een dunne getrokken rand, een afgeknepen gedeelte of ontbrekend materiaal vertonen. De mogelijke oorzaken hiervan zijn overmatige speling, drukomstandigheden, beschadigde groeven, onjuiste afdichtingsoriëntatie of een incompatibel afdichtingsprofiel.
Verharding of scheuren kunnen in verband worden gebracht met blootstelling aan temperaturen, veroudering, chemische incompatibiliteit of ongeschikte opslag. Controleer de vloeistof-, temperatuurgeschiedenis en opslagomstandigheden voordat u een vervangend middel selecteert.
Een gezwollen afdichting kan duiden op incompatibiliteit met vloeistoffen, verontreiniging of blootstelling aan temperatuur. Voor de juiste diagnose zijn het originele afdichtingsmateriaal, de vloeistofspecificatie en de bedrijfsgeschiedenis vereist. Identificeer de verbinding niet alleen op basis van het uiterlijk.
Deeltjes die in de afdichtingsrand worden gedrukt, kunnen een lekpad veroorzaken en krassen veroorzaken op het pasoppervlak. Inspecteer de stang, buis, wisser, vloeistofreinheid en montagegebied. Als u de afdichting vervangt zonder de bron van de deeltjes te verwijderen, blijft het faalmechanisme op zijn plaats.
Controleer de stang op langskervingen, putjes, corrosie, chroomschade, deuken en een gepolijste band waar de afdichting loopt. Haal pas een schone doek over het oppervlak nadat u de veiligheidsprocedure ter plaatse heeft gevolgd; een ruwe rand kan het doek en de inspecteur beschadigen.
Een staaf kan er helder uitzien en toch een defect hebben waardoor de afdichtingslip wordt doorgesneden. Visuele inspectie moet worden ondersteund door geschikte metingen als de toepassing kritisch is of de oppervlakteschade moeilijk te beoordelen is.
Inspecteer de pakkingbusboring, het geleideoppervlak en de afdichtingsgroeven op bramen, slijtage, krassen en vervorming. De gids regelt de positie van de hengel; als deze versleten is, kan de afdichting gedwongen worden beweging op te nemen waarvoor deze niet ontworpen was.
Inspecteer de buis, de zuigerafdichting en de slijtoppervlakken op interne lekkage of onstabiele grip. Zoek naar krassen, ongebruikelijke contactbanden en schade geconcentreerd aan één kant. Deze tekenen kunnen wijzen op uitlijnings- of laadproblemen, maar de conclusie moet gebaseerd zijn op de volledige montage.
| Bewijs | Mogelijke onderzoeksrichting |
|---|---|
| Eén scherpe snede op het installatiepad | Braam, draad, spiebaan of onjuist installatiegereedschap |
| Schade rond de volledige afdichtingsomtrek | Pasvorm, druk, speling, materiaal of bedrijfstoestand |
| Eenzijdige slijtband | Slijtage van de geleider, uitlijning, doorbuiging van de stang of ongelijkmatig contact |
| Deeltjessporen nabij de lip | Ruitenwisserprestaties, vloeistofreinheid of vervuiling van de montage |
| Gehard of gescheurd materiaal | Temperatuur, veroudering, opslag of vloeistofcompatibiliteit |
| Herhaald falen op dezelfde slagpositie | Staaf- of buisoppervlakdefect op een vaste locatie |
Dit zijn onderzoeksrichtingen, geen automatische diagnoses. Een afdichtingspatroon moet worden vergeleken met de cilindertekening, vloeistofgegevens en bedrijfsgeschiedenis.
Een vervangende afdichting kan voortijdig kapot gaan als de oorspronkelijke oorzaak in de machine blijft zitten. Veel voorkomende voorbeelden zijn:
- Het installeren van een afdichting over een onbeschermde schroefdraad of spiebaan
- Er blijft een braam achter in de groef of pakkingbus
- Hergebruik van een beschadigde geleider of wisser
- Negeren van een ingekerfde of gecorrodeerde staaf
- Een afdichting selecteren zonder de compatibiliteit van vloeistoffen en temperaturen te controleren
- Montage van de afdichting in de verkeerde richting
- Tijdens montage vuil in een open cilinder laten komen
- Het terugbrengen van de cilinder naar een verkeerd uitgelijnde montageopstelling
Bij een reparatie moeten de beschadigde afdichting en de toestand van het oppervlak of de montage die daarop inwerkten, worden aangepakt.
Een reparatie met alleen een afdichting kan redelijk zijn als de pasvlakken, groeven, geleiding en buis zich in de vereiste staat bevinden en de storing te herleiden is tot een vervangbaar installatieprobleem.
Een bredere cilinderbeoordeling is geschikter wanneer de stang diep ingesneden is, de geleider versleten is, de pakkingbus beschadigd is, de buis abnormale slijtage vertoont, interne lekkage aanhoudt of dezelfde fout terugkeert na correcte montage.
De beslissing moet gebaseerd zijn op inspectie en de kosten van herhaalde stilstand, en niet alleen op de prijs van een afdichtingsset.
Voor een vervangings- of storingsanalyse verstrekt u:
- Cilindertekening of duidelijke maatvoering
- Boring, staafdiameter en slag
- Montageafmetingen en poortinformatie
- Foto's van de complete cilinder en beschadigde onderdelen
- Afdichtingspositie en -oriëntatie
- Vloeistoftype en bedrijfstemperatuurbereik
- Druk- en cyclusinformatie indien beschikbaar
- Beschrijving van wanneer het lek optreedt
- Geschiedenis van eerdere vervangingen van afdichtingen
- Conditie van de stang, geleider, wartel en buis
Duidelijk bewijs helpt een verzoek om een dimensionale vervanging te scheiden van een beoordeling van de hoofdoorzaak.
Een defecte hydraulische afdichting is een bewijs van contact tussen de afdichting, de pasvlakken ervan en de werkomgeving. Bewaar de onderdelen, label hun richting, inspecteer de staaf en geleider, bevestig de vloeistof- en temperatuuromstandigheden en scheid zichtbaar bewijsmateriaal van aannames.
Geef voor een OEM-vervanging of technische beoordeling de cilinderafmetingen op, samen met foto's en storingsgeschiedenis. Een betrouwbare oplossing begint met het begrijpen waarom de afdichting defect is, en niet met het simpelweg installeren van een nieuwe.
