Terwijl fabrikanten van commerciële apparatuur overstappen van verbrandingsmotoren naar 48V, 96V en 350V batterij-elektrische voertuigen (BEV), worden aandrijflijningenieurs geconfronteerd met een onverwacht knelpunt: parasitaire vloeistofstroomweerstand.
Op een traditionele dieselgraafmachine of wiellader overwint een dieselmotor met hoog koppel gemakkelijk de interne wrijving van de cilinderafdichting. Operators merken zelden de mechanische weerstand die wordt veroorzaakt door agressieve, hoog voorgespannen elastomere afdichtingen die tegen standaard geslepen stalen vaten drukken.
Op een compacte graafmachine op batterijen of een elektrische vuilniswagen gaat er echter geen paardenkracht verloren. Standaard industriële cilinderafdichtingen verbruiken tussen de 12% en 18% van de totale energie aan boord van de batterij, waarbij eenvoudigweg de interne afdichtingsknelweerstand en de mechanische losbreekweerstand worden overwonnen.
Deze energieafvoer heeft de industriebrede vraag naar Low-Friction versneldHydraulische cilindersvoor batterij-elektrische bouwmachines en emissievrije wagenparken. Door de traditionele afdichtingspakkingen met hoge wrijving te vervangen door hydrodynamische microgeprofileerde afdichtingen en submicron-gepolijste buizen, winnen moderne elektrische machines tot 45 minuten extra werktijd per acculading.
| Technische parameter | Standaard dieselcilinder | BEV-cilinder met lage wrijving |
|---|---|---|
| Interne uitbraakwrijving | 8,0 tot 14,5 bar | 1,2 tot 2,8 bar |
| Oppervlakteafwerking binnenboring van buis | Ra 0,4 tot 0,8 μm | Ra 0,1 tot 0,2 μm (SRB) |
| Stick-slip-drempel bij lage snelheid | Onder 15 mm/sec | Onder 1,0 mm/sec |
| Primair staafafdichtingsprofiel | Zware voorgeladen U-cup | Tandemstap met lage wrijving |
| Parasitaire energieverliesratio | 12% - 18% van het pompvermogen | 3% - 5% van het pompvermogen |
| Vloeistofcompatibiliteit | Standaard minerale olie | Bio-HEES Synthetisch & AW46 |
| Bedrijfstemperatuurbereik | -20°C tot +80°C | -40°C tot +100°C |
Elke keer dat een elektrische pompomvormer omhoog gaat om een hydraulische giek te verplaatsen, moet deze de ‘uitbreekwrijving’ overwinnen: de statische klemkracht tussen de stangafdichting en de verchroomde zuigerstang. Bij conventionele cilinders dwingt deze initiële drukpiek de elektromotor tot het maximale stroomverbruik voordat de mechanische beweging zelfs maar begint. Tijdens een dienst van acht uur, waarbij duizenden kleine graafcycli betrokken zijn, leiden deze micropieken tot een enorme uitputting van de batterij.
Wanneer een operator fijne nivelleerwerkzaamheden of delicate pijpenlegwerkzaamheden uitvoert bij snelheden van minder dan 5 mm/sec, grijpen standaard rubberen afdichtingen de metalen staaf ongelijkmatig vast en laten deze los, waardoor een schokkerige giekbeweging ontstaat. Hydraulische cilinders met lage wrijving voor batterij-elektrische bouwmachines en emissievrije vloten bevatten zelfsmerende glijringen van PTFE-brons of gemodificeerd polyurethaan met microscopisch kleine hydrodynamische oliereservoirs, waardoor een naadloze, trillingsvrije beweging wordt gegarandeerd, zelfs bij ultralage snelheden van 0,5 mm/sec.
[ Micro-Hydrodynamische SRB Honing ] → Ra 0,1-0,2 µm oppervlak behoudt micro-oliefilm
↓
[ Tandemwartels met lage uitbraak ] → Trapafdichtingen van PTFE-composiet verminderen de wrijving met 70%
↓
[ Geïntegreerde regenklepblokken ] → Wint retourolie terug om het verbruik van de omvormer te verkleinen

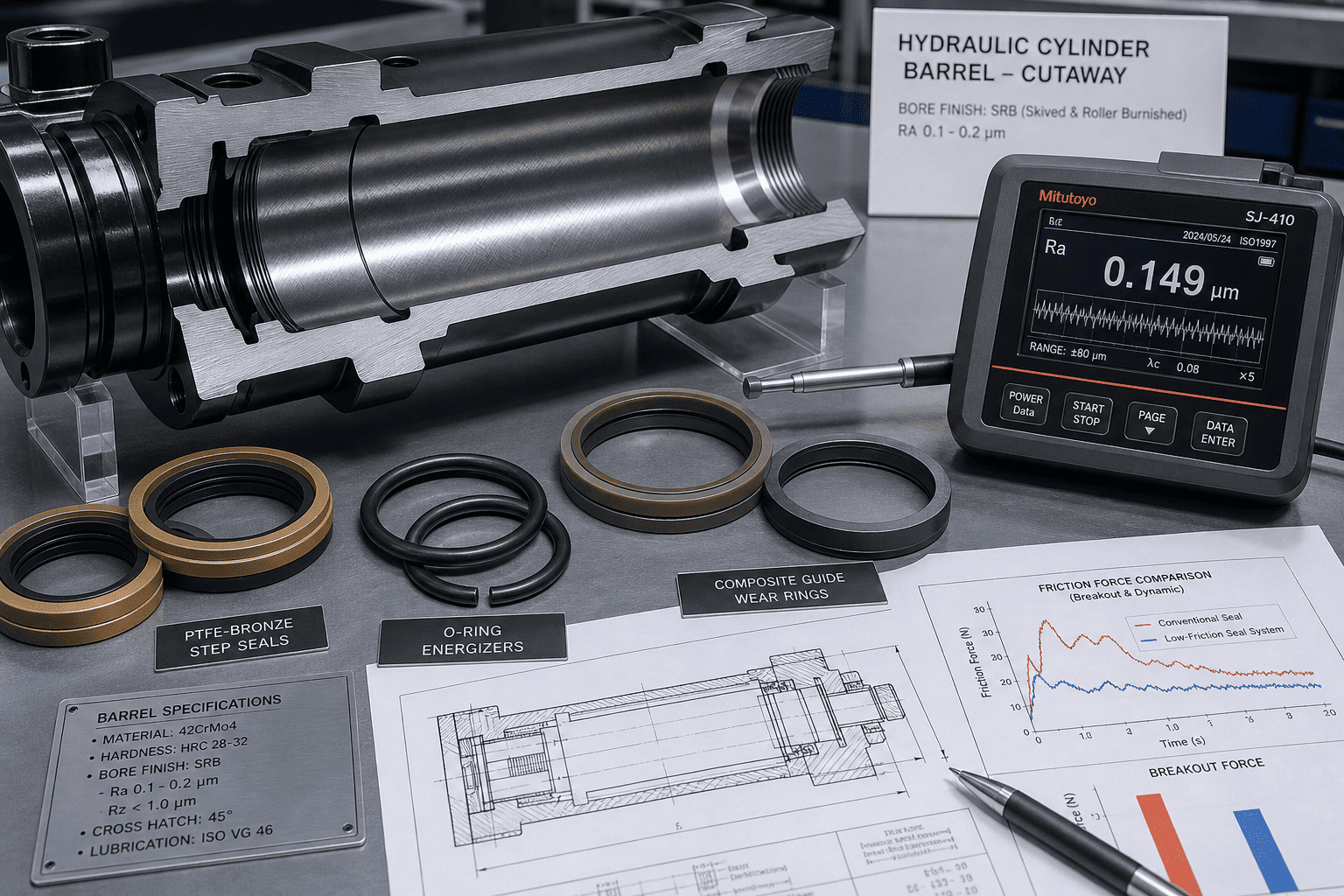

Het verminderen van wrijving betekent niet dat er een ultradroog spiegeloppervlak ontstaat; het vereist microscopisch kleine olieretentie. HCIC maakt gebruik van geavanceerd schaven en polijsten met rollen om een binnenoppervlakteruwheid van Ra te bereiken0,1–0,2 µmmet een gearceerde plateaustructuur. Dit plateau bevat een microscopisch kleine vloeistofgrenslaag die droog wrijven van metaal tegen afdichting voorkomt tijdens elektrische startups in de koude ochtend.
In plaats van te vertrouwen op een enkele, strak samengedrukte U-cup van polyurethaan, maken ontwerpen met lage wrijving gebruik van een tandemafdichtingspakket. De primaire afdichting heeft een dynamisch trapprofiel dat wordt bekrachtigd door een O-ring met verminderde radiale interferentie, waardoor de wrijving met meer dan 70% wordt verminderd, terwijl er geen lekkage van vloeistof ontstaat tot 250 bar.

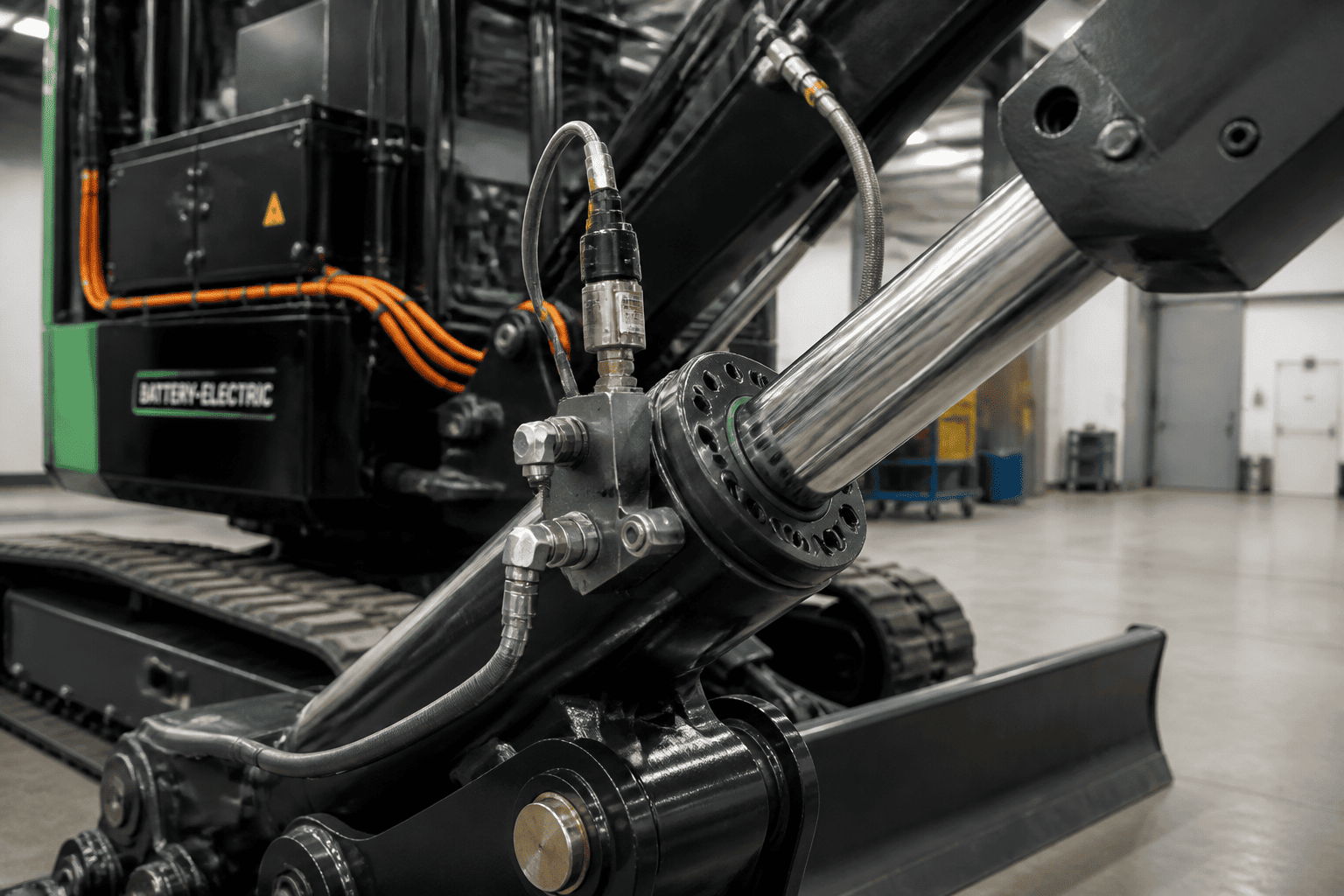

Om nog meer elektrische kilowattuur te besparen, kunnen cilinders met lage wrijving worden uitgerust met geïntegreerde regeneratieve kleppen voor het neerlaten van de giek. Tijdens het niet-aangedreven neerlaten dwingt de zwaartekracht de vloeistof van de zuigerzijde rechtstreeks terug naar de stangzijde zonder door de hoofdregelklep te circuleren, waardoor de belasting van de elektromotor tijdens de teruggaande slagen tot bijna nul wordt gereduceerd.
Als u bestaande apparatuur achteraf uitbreidt of een slechte levensduur van de batterij van een elektrische machine oplost, volgt u deze werkplaatstest:
1. Externe mechanische koppeling loskoppelen:Maak het stangoog los zodat de cilinder volledig onbeladen beweegt.Terwijl de mondiale emissievoorschriften in stedelijke bouwzones strenger worden, worden hydraulische cilinders met lage wrijving voor batterij-elektrische bouwapparatuur en emissievrije wagenparken standaardspecificaties voor compacte laders, minigraafmachines en elektrische vuilniswagens.
HCIC werkt rechtstreeks samen met BEV-apparatuur-upfitters en vloeistofkrachtingenieurs om op maat gemaakte cilinders met lage wrijving te configureren, afgestemd op specifieke spanningsbussen en werkcycli. We bieden aangepaste slaglengtes, geïntegreerde positiefeedbacksensoren (LVDT / Hall-effect) en 3D CAD-modellen voor onmiddellijke beoordelingen van de aandrijflijnverpakkingen.
Neem contact op met HCIC om prototypecilinders met lage wrijving te evalueren voor uw serie emissievrije machines:
