Laten we eerlijk zijn: een hydraulische cilinder is niet alleen een krachtgenerator. Bij elke slag van meer dan 40 inch is het een compressie-element met lange kolom.
De meeste veldingenieurs vertrouwen op de standaard Euler-knikformule(Pkr= π2EI / L2)om te beslissen of een hengel stand houdt. Ze voeren de cijfers in, zien een veiligheidsfactor van 2,0 en tekenen af. Dan, zes maanden later, worden de staafbananen belast, worden de afdichtingen versnipperd en gaat de machine kapot.
Euler loog niet, maar hij ging uit van een perfecte wereld. Hij ging ervan uit dat de belasting perfect axiaal was, dat het materiaal perfect homogeen was en dat de bevestiging perfect stijf was. In het vuil en de trillingen van een bouwplaats of een afvaloverslagstation bestaat ‘perfect’ niet.
De theoretische lengte (LL) in uw berekening is een variabele en geen constante. Het hangt volledig af van de K-factor (End Fixity Factor). Dit is waar de eerste ‘leugen’ plaatsvindt.
| Montagestijl | Theoretische K-factor | HCIC K-factor voor veiligheid in de echte wereld |
|---|---|---|
| Vast-vast (beide uiteinden stevig vastgeschroefd) | 0.50 | 0.65 |
| Vastgepind (één uiteinde vastgeschroefd, één oog) | 0.70 | 0.85 |
| Pinned-Pinned (gaffelogen aan beide uiteinden) | 1.00 | 1.20 |
| Vast-vrij (Telescopische maststijl) | 2.00 | 2.50 |
Als u een K-factor van 1,0 gebruikt voor een cilinder met pinnen en pinnen, negeert u pin-slop, slijtage van de bussen en frameflexibiliteit. Bij HCIC passen we een ‘Shop-Floor Penalty’ toe op K-factoren. We gaan uit van een foutmarge van 20% bij het uitlijnen van de montage. Dat verschil van 20% in de K-factor vermindert uw kritische belasting met bijna 40%.
Het knikken is zelden een plotselinge breuk. Het is een geometrische wegloper.
Als uw hydraulische cilinder slechts 3 tot 5 graden verkeerd is uitgelijnd – wat gebruikelijk is bij landbouw- of vuilstortmachines – is de belasting niet langer axiaal. Er ontstaat een buigend moment (M=P×excentriciteit). Naarmate de staaf begint te buigen, neemt de excentriciteit toe. Hoe meer het buigt, hoe harder de last het duwt om verder te buigen.
Dit is de reden waarom we aandringen op Stop Tubes bij elke slag groter dan 10 keer de staafdiameter.
Een stopbuis is een eenvoudig intern afstandsstuk dat voorkomt dat de zuiger de koppakking bereikt. Waarom slaglengte verspillen? Om de afstand tussen het zuigerlager en het drijfstanglager te vergroten.
Deze grotere "draagwijdte" zorgt voor de zijdelingse steun die nodig is om het buigmoment te bestrijden. Het verhindert niet dat de last uit het midden komt, maar het verhindert wel dat de hengel voldoende "ruimte" heeft om de knikboog te starten. Als uw leverancier niet vraagt naar uw montageprecisie, maakt hij zich ook geen zorgen over uw kniklimiet.
De vloeigrens is de vloer, maar de elasticiteitsmodulus (EE) is het plafond. Voor de meeste staalsoorten is EE ongeveer 29×10629×106 PSI. Of u nu duur gelegeerd staal of standaard koolstofstaal gebruikt, de initiële weerstand tegen buigen is hetzelfde.
Het voordeel van 4140- of QPQ-behandelde staven met hoge treksterkte is niet dat ze niet zullen buigen, maar dat ze verder kunnen buigen en weer recht kunnen worden zonder permanente plastische vervorming. Zodra een hengel tijdens een knik zijn vloeipunt bereikt, is hij schroot.

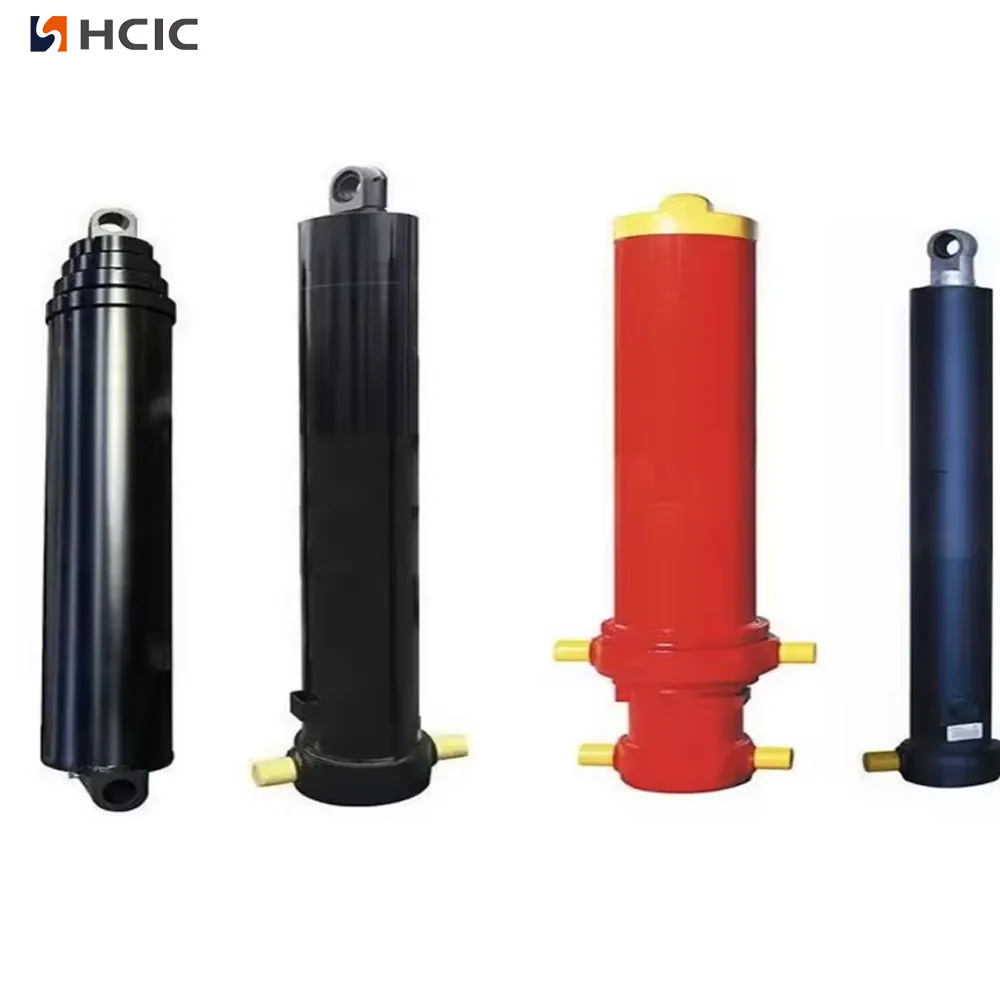

Bij HCIC gebruiken we niet alleen een spreadsheet. Voor telescopische of technische cilinders met lange slag voeren we een niet-lineaire knikanalyse uit, waarbij rekening wordt gehouden met:
Elke eenheid in onze HTC- en HSG-lijnen wordt gecontroleerd op basis van deze praktijkboetes. We bouwen voor de kanteling van 5 graden en de versleten pin, niet voor de perfecte wereld van de CAD-tekening.
Als uw slag-tot-stang-verhouding groter is dan 10:1, of als uw ingetrokken pin-tot-pin-afstand groter is dan 40 inch. Het voegt kosten toe, maar het is goedkoper dan een gebogen staaf.
Nee. Het knikken is een functie van de geometrie (traagheidsmoment) en de elasticiteitsmodulus. Hogere sterkte voorkomt alleen permanent buigen; het verhindert niet dat de knikboog begint.
QPQ verandert niets aan de kniklimiet, maar de stikstofdiffusiezone (0,3 mm+) verlengt de levensduur van de oppervlaktevermoeidheid, waardoor de microscheurtjes worden voorkomen die vaak tot falen leiden tijdens een doorbuiging.
