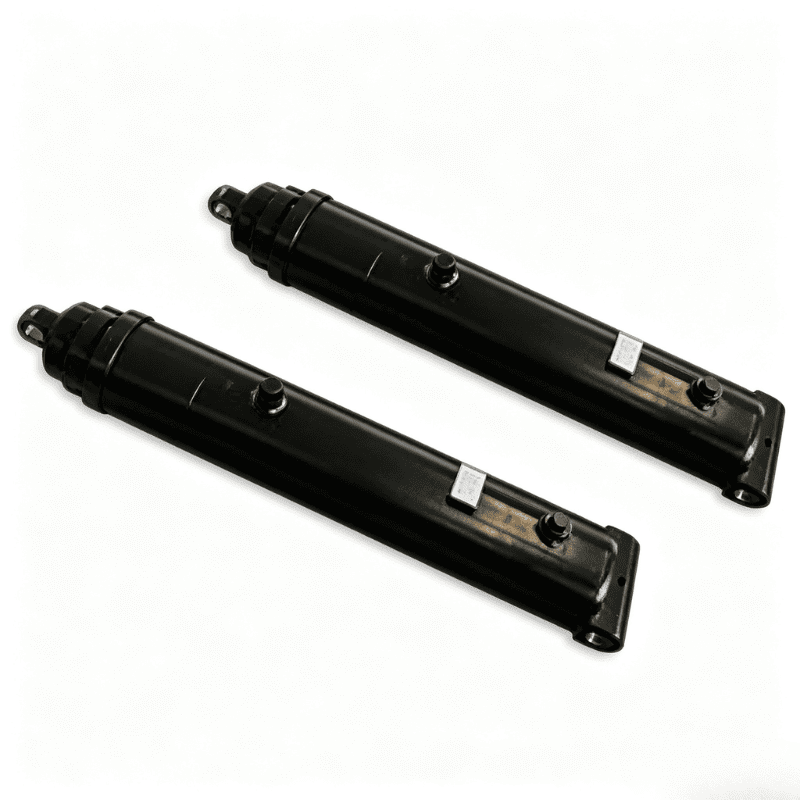

De 63-4402-120 van HCIC is een hijscilinder met pin-pinmontage voor dumptrucks, met een verlengde lengte van 125,31 inch, 3/4 NPTF-poort en een bruikbare afdichtingsset.
Hydraulic port:
3/4NPTFOil volume listed:
2,2 gal vullen / 9,4 gal uitschuivenListed weight:
250 pondDe 63-4402-120 is een hijscilinder met pin-pinmontage uit de 4000-serie voor dumptrucks. De montage met twee pinnen is bedoeld voor een gelede machine-installatie waarbij de cilinder tussen vaste montagepunten werkt en de beweging van de verbonden structuur volgt.
De HCIC-catalogus vermeldt een verlengde afmeting van 125,31 inch (3183 mm), een gesloten afmeting van 84,19 inch (2138 mm) en een 3/4 NPTF-poort voor dit model. De catalogus identificeert ook een zelfontluchtend ontwerp, een voorgespannen V-pakking, een in het veld verstelbare kopmoer met schroefdraad en een langere lagerlengte voor stabiliteit.
Dit artikel heeft alleen betrekking op model 63-4402-120.
| Parameter | 63-4402-120 Specificatie |
|---|---|
| Productserie | 4000-serie |
| Montage stijl | Pin-pin montage |
| Afmeting A | 84,19 inch / 2138 mm |
| Afmeting B | 41,12 inch / 1044 mm |
| Afmeting C | 125,31 inch / 3183 mm |
| Afmeting D | 1,50 inch / 38 mm |
| Afmeting E | 2,06 inch / 52 mm |
| Afmeting F | 2,00 inch / 51 mm |
| Afmeting G | 7,00 inch / 178 mm |
| Afmeting J | 2,06 inch / 52 mm |
| Afmeting K | 19,50 inch / 495 mm |
| Afmeting M | N.v.t. in de catalogustabel |
| Hydraulische poort | 3/4 NPTF |
| Olievolume vermeld | 2,2 gal vullen / 9,4 gal uitschuiven |
| Vermeld gewicht | 250 pond |

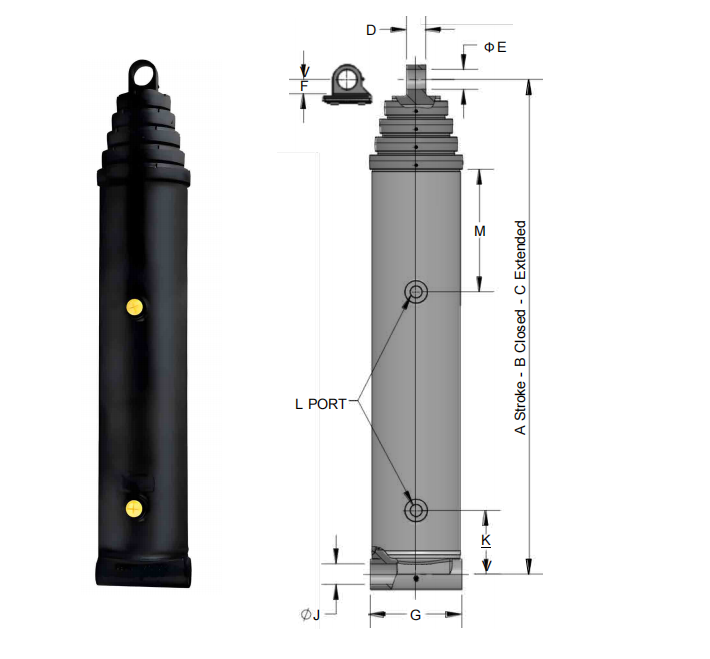

Voor de afmetingen zijn de letters gebruikt die worden weergegeven in de HCIC-catalogustekening. Bevestig de volledige tekening, pingegevens, hydraulische druk en installatiespelingen voordat u een bestelling plaatst.
De 63-4402-120 wordt tussen twee machinepinnen geïnstalleerd. Het ene uiteinde sluit aan op het cilinderlichaam en het andere uiteinde op de stangeindbevestiging. Terwijl het hydraulische circuit de stang uit- of intrekt, brengen de pincentra de lineaire beweging over naar het aangesloten kantelmechanisme.
De montageopstelling vereist een nauwkeurige montage. Controleer voordat u een bestaande actuator vervangt:
- Gesloten en uitgebreide pin-center afstanden
- Pindiameter en lagerbreedte
- Gaffeluitlijning tijdens de volledige beweging
- Poortpositie en buigradius van de slang
- Vrije ruimte rond de kopmoer en het stanguiteinde
- Mechanische stops en mogelijke zijbelastingen
Een correcte cataloguslengte bevestigt op zichzelf niet dat de cilinder op de machine past. De volledige montagetekening moet vóór productie worden goedgekeurd.
De catalogus identificeert een zelfontluchtend ontwerp voor de pin-pin-cilinder uit de 4000-serie. Deze functie kan ervoor zorgen dat de cilinder ingesloten lucht laat ontsnappen tijdens de inbedrijfstelling wanneer het hydraulische systeem is gevuld en wordt bediend volgens de apparatuurprocedure.
Het systeem heeft nog steeds geschikte praktijken voor het vullen, ontluchten en oliezuiverheid nodig. Zelfontluchting neemt niet de noodzaak weg om het reservoir, de slangen en aansluitingen te inspecteren.
De cilinder wordt geleverd met een voorgespannen V-pakking en een zelfinstellende golfveerbekrachtiging. In de catalogus wordt ook een bekrachtigd “Z”-afdichtingspakket als optie vermeld. De uiteindelijke afdichtingsopstelling moet worden bevestigd op basis van de hydraulische vloeistof, de temperatuur en de bedrijfsomstandigheden.
De kopmoer met schroefdraad is vermeld voor extra sterkte en aanpassing van de afdichting ter plaatse. Dit geeft onderhoudspersoneel een gedefinieerde service-interface voor afdichtingsgerelateerde werkzaamheden. Voordat u met onderhoudswerkzaamheden begint, isoleer de hydraulische druk, ondersteun de aangesloten structuur en volg de veilige onderhoudsprocedure van de machine.
HCIC vermeldt een langere lagerlengte voor stabiliteit. Dit is relevant voor een actuator die een scharnierende structuur tussen twee pinnen beweegt. Een goede penuitlijning, gaffelconditie en geleiding aan de machinezijde zijn nog steeds vereist omdat de cilinder niet bedoeld is om ongecontroleerde zijbelasting te compenseren.
Hydraulische druk werkt op de zuiger om een lineaire beweging van de stang te creëren. Het lichaam en het stanguiteinde van de cilinder brengen die beweging over via de twee vastgezette verbindingen. De hydraulische pomp en het regelventiel bepalen de oliestroom, terwijl de drukbeveiliging van het circuit de bedrijfsomstandigheden beperkt.
Voor model 63-4402-120 geeft de catalogus de gesloten en uitgebreide maatwaarden die worden gebruikt om het beschikbare slagbereik te controleren. De machineontwerper moet bevestigen dat de kipconstructie over het gehele bereik kan bewegen zonder dat de cilinder vastloopt, uitzakt of in een onbedoeld lastpad wordt gedwongen.
- Pin-pin-montage voor gelede kipapparatuur
- 3183 mm / 125,31 in / 3183 mm, in de catalogus vermelde uitgebreide afmetingen
- 3/4 NPTF hydraulische poort
- Zelfontluchtend ontwerp vermeld door HCIC
- Voorgeladen V-pakking met zelfinstellende golfveerbekrachtiging
- Optioneel bekrachtigd “Z”-afdichtingspakket vermeld in de catalogus
- Kopmoer met schroefdraad voor extra sterkte en aanpassing van de afdichting in het veld
- Langere lagerlengte voor stabiliteit
- Inch- en millimeterafmetingen voor installatieplanning
De 4000-serie wordt in de HCIC-catalogus gepresenteerd als een hydraulische kipoplossing. Model 63-4402-120 is geschikt voor toepassingen waarbij de apparatuur een pin-pin-cilinder vereist en de machine-interface overeenkomt met de vermelde afmetingen.
De koper moet het lastpad, de uitlijning van de pennen, de bedrijfssnelheid, de druk, het olietype en de slangroutering verifiëren. Door de langere uitgeschoven afmeting is de installatieplanning bijzonder belangrijk: controleer de transport- of ingeklapte positie, de volledig kantelpositie en alle tussenposities voordat u de montage bevestigt.
Geef de volgende gegevens op om een projectspecifieke beoordeling te verkrijgen:
1. Machinetype en kipfunctie
2. Bestaande gesloten en verlengde pincentra
3. Pendiameter, gaffelbreedte en lageropstelling
4. Vereiste werkdruk en pompdebiet
5. Hydraulische vloeistof en bedrijfstemperatuur
6. Poortoriëntatie en slangroutering
7. Voorkeur voor afdichting of vereiste vloeistofcompatibiliteit
8. Informatie over mechanische stop en speling
9. Hoeveelheid en bestemming
10. Bestaande tekening, voorbeeldmetingen of foto's
Dankzij deze details kunnen de cilinderafmetingen worden gecontroleerd aan de hand van de daadwerkelijke machine in plaats van alleen aan de hand van een nominale modelnaam.
HCIC produceert hydraulische cilinders en hydraulische aggregaten voor industriële toepassingen. De officiële website presenteert standaard, speciaal gemaakte en op maat gemaakte hydraulische oplossingen.
Voor een 63-4402-120 vervangings- of OEM-project stuurt u de bestaande cilindertekening en machine-interfacegegevens. HCIC kan de montage beoordelen en de definitieve configuratie vóór productie bevestigen.
Stuur voor model 63-4402-120 de machinetekening, pinafmetingen, bedrijfsomstandigheden en vereiste hoeveelheid naar HCIC voor technische beoordeling.
