De 63-4402-104 van HCIC is een kipcilinder met pen-pinmontage voor aanhangwagens, met een verlengde lengte van 108,56 inch, 3/4 NPTF-poort en een bruikbare afdichtingsset.
Hydraulic port:
3/4 NPTFOil volume listed:
1,8 gal vullen / 7,3 gal uitschuivenListed weight:

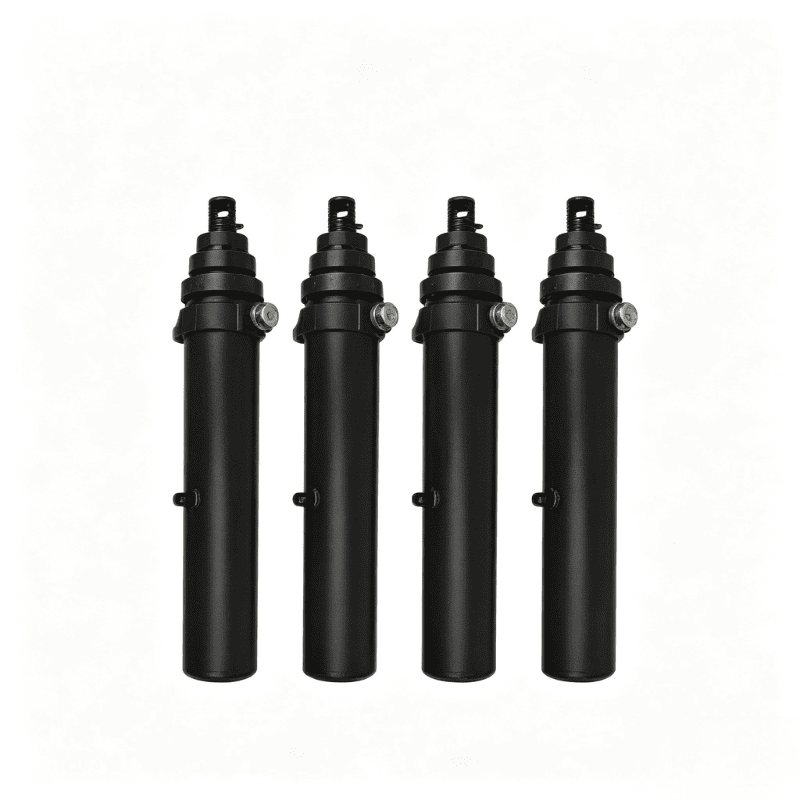

208 pondDe 63-4402-104 is een kipcilinder met pin-pinmontage uit de 4000-serie voor aanhangwagens. Dankzij het pin-to-pin montageformaat kan de cilinder tussen twee machinemontagepunten worden aangesloten zonder dat een aparte flens- of voetmontage nodig is.
De catalogus vermeldt een verlengde afmeting van 108,56 inch (2757 mm), een gesloten afmeting van 71,94 inch (1827 mm) en een 3/4 NPTF-poort. De cilinder maakt ook gebruik van een zelfontluchtend ontwerp, een voorgespannen V-pakking en een langere lagerlengte, bedoeld om een stabiele werking te ondersteunen in de montageopstelling die in de catalogus wordt getoond.
Dit artikel heeft alleen betrekking op model 63-4402-104.
| Parameter | 63-4402-104 Specificatie |
|---|---|
| Productserie | 4000-serie |
| Montage stijl | Pin-pin montage |
| Afmeting A | 71,94 inch / 1827 mm |
| Afmeting B | 36,62 inch / 930 mm |
| Afmeting C | 108,56 inch / 2757 mm |
| Afmeting D | 1,50 inch / 38 mm |
| Afmeting E | 2,06 inch / 52 mm |
| Afmeting F | 2,00 inch / 51 mm |
| Afmeting G | 7,00 inch / 178 mm |
| Afmeting J | 2,06 inch / 52 mm |
| Afmeting K | 19,50 inch / 495 mm |
| Afmeting M | N.v.t. in de catalogustabel |
| Hydraulische poort | 3/4 NPTF |
| Olievolume vermeld | 1,8 gal vullen / 7,3 gal uitschuiven |
| Vermeld gewicht | 208 pond |

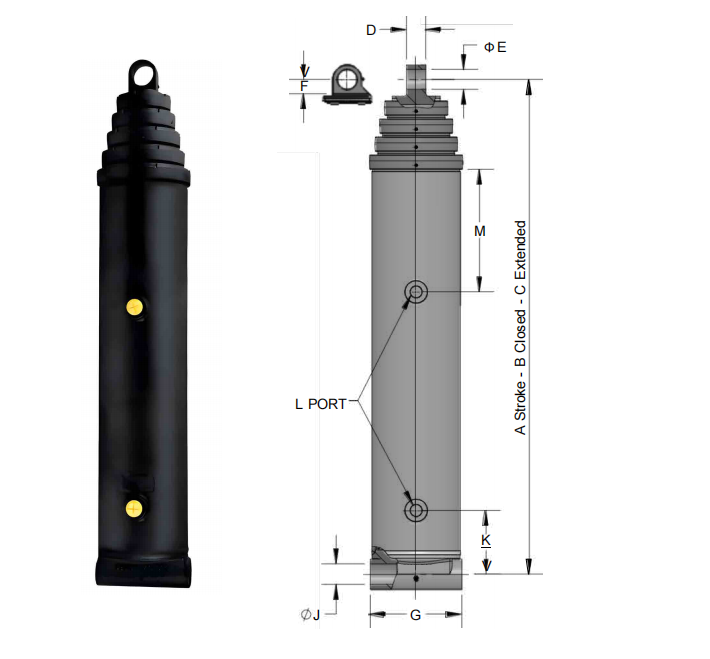

De letters A t/m M verwijzen naar de maatschets in de HCIC-catalogus. Bevestig de volledige installatietekening, pinafmetingen, werkdruk en hydraulische circuitvereisten voordat u bestelt.

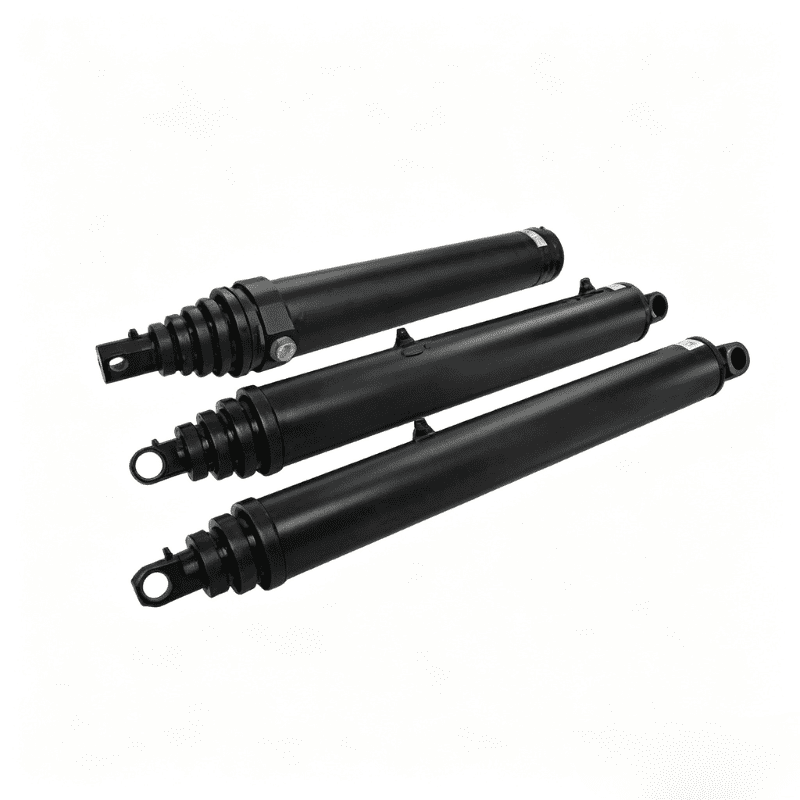

Een hydraulische pin-pin-cilinder wordt tussen twee gaffel- of nokpunten geïnstalleerd. Het cilinderlichaam en de stangeindverbinding brengen de machinebelasting over via de pennen. Deze indeling is gebruikelijk waarbij de actuator de beweging van een kantellichaam, koppeling of andere gelede structuur moet volgen.
De pasvorm wordt bepaald door meer dan de gesloten en uitgeschoven maatvoering. De koper moet het volgende controleren:
- Pin-center afstanden aan beide uiteinden
- Pindiameter en beschikbare draagbreedte
- Gaffelspeling en uitlijning
- Hydraulische poortrichting
- Slangbeweging over de volledige slag
- Mechanische speling rond de kop en het stangeinde
De 63-4402-104 moet worden geselecteerd op basis van de goedgekeurde maattekening en niet alleen op basis van de totale lengte.
De catalogus identificeert een zelfontluchtend ontwerp. Bij praktische installatiewerkzaamheden kan dit ertoe bijdragen dat er tijdens de inbedrijfstelling minder lucht in de cilinder achterblijft. Het machinecircuit moet nog steeds worden gevuld en ontlucht volgens de procedure van de fabrikant van de apparatuur.
De vermelde afdichtingsconstructie maakt gebruik van een voorgespannen V-pakking met een zelfinstellende golfveerbekrachtiging. In de catalogus wordt ook een bekrachtigd “Z”-afdichtingspakket als optie genoemd. De uiteindelijke afdichtingsconfiguratie moet worden bevestigd voor de hydraulische vloeistof, het temperatuurbereik en de werkomstandigheden van de toepassing.
De kopmoer met schroefdraad wordt vermeld als een kenmerk voor extra sterkte en aanpassing van de afdichting ter plaatse. Het biedt ook een praktische service-interface wanneer inspectie of aanpassing van afdichtingen vereist is. Elke aanpassing ter plaatse moet de goedgekeurde onderhoudsprocedure volgen en mag geen vervanging zijn voor drukisolatie en veilige demontagepraktijken.
In de catalogus staat een langere lagerlengte voor stabiliteit. Bij een pin-pin installatie is geleiding belangrijk omdat de actuator een bewegende structuur volgt. Een correcte uitlijning en een goede pinconditie blijven noodzakelijk; een langere lagerlengte maakt de cilinder niet geschikt voor ongecontroleerde zijbelasting.
De 63-4402-104 zet hydraulische druk om in lineaire beweging. Wanneer olie de juiste poort binnenkomt, werkt er druk op het zuigergebied en drijft de stang naar buiten of naar binnen. De stang- en kapeindpennen brengen die beweging over op het aangesloten kantelmechanisme.
De bruikbare beweging wordt gedefinieerd door de gesloten en uitgebreide afmetingen in de catalogus. De hydraulische klep, de pompstroom, de ontlastbeveiliging en de machinegeometrie bepalen de werkelijke snelheid en kracht die beschikbaar is tijdens gebruik.
De cilinder mag niet worden behandeld als een onafhankelijk hefapparaat. De selectie ervan moet overeenkomen met het hydraulische circuit en de mechanische structuur waaraan het is vastgemaakt.
- Pin-pin-montage voor gelede hydraulische apparatuur
- 108,56 in / 2757 mm, in de catalogus vermelde uitgebreide afmetingen
- 3/4 NPTF hydraulische poort
- Zelfontluchtend ontwerp vermeld door HCIC
- Voorgeladen V-pakking met zelfinstellende golfveerbekrachtiging
- Optioneel bekrachtigd “Z”-afdichtingspakket vermeld in de catalogus
- Kopmoer met schroefdraad voor extra sterkte en aanpassing van de afdichting in het veld
- Langere lagerlengte voor stabiliteit
- Gesloten en verlengde afmetingen beschikbaar in zowel inch- als millimetereenheden
De catalogus plaatst de pin-pincilinder uit de 4000-serie onder hydraulische kipoplossingen. De 63-4402-104 kan worden overwogen voor apparatuur waarbij de cilinder tussen twee pinnen moet worden gemonteerd en het beschikbare installatiebereik overeenkomt met de catalogusafmetingen.
Controleer de volledige machinebeweging voordat u de montage bevestigt. De cilinder moet voldoende speling hebben bij volledig intrekken en uitschuiven, en de pennen moeten uitgelijnd blijven terwijl de kantelconstructie beweegt. De slanggeleiding moet ook worden gecontroleerd, zodat de 3/4 NPTF-verbinding niet wordt blootgesteld aan torsie of buiging buiten de limieten van de slangfabrikant.
Stuur de volgende gegevens mee met uw aanvraag:
1. Machinetype en cilinderfunctie
2. Bestaande pin-centerafmetingen
3. Pendiameter en gaffelbreedte
4. Vereiste gesloten en verlengde lengtes
5. Werkdruk en pompstroom
6. Hydraulische vloeistof en bedrijfstemperatuur
7. Poortoriëntatie en slangroutering
8. Vereiste afdichtingsoptie
9. Hoeveelheid en leveringsbestemming
10. Bestaande cilindertekening of duidelijke foto's
Een tekening is vooral van belang wanneer de vervangende cilinder op een bestaand kipmechanisme moet passen.
HCIC produceert hydraulische cilinders en hydraulische aggregaten voor industriële toepassingen. De officiële website van het bedrijf presenteert standaard, speciaal gemaakte en op maat gemaakte hydraulische oplossingen.
Voor een vervangings- of OEM-aanvraag stuurt u de machinetekening en de volledige cilinderafmetingen mee. HCIC kan de montagevereisten beoordelen voordat de definitieve specificatie wordt bevestigd.
Stuur voor model 63-4402-104 de bestaande cilindertekening, pinafmetingen, werkomstandigheden en vereiste hoeveelheid naar HCIC voor technische beoordeling.
