Bekijk de 53-4592-72 pin-to-pin hydraulische cilinderafmetingen, 71,94-inch slag, 3/4-inch NPTF-poort en 155 lb catalogusgewicht voor OEM-vervangingsplanning.
Stroke:
1.827 millimeterClosed length:
930 mmExtended length:
2757 mmPort:

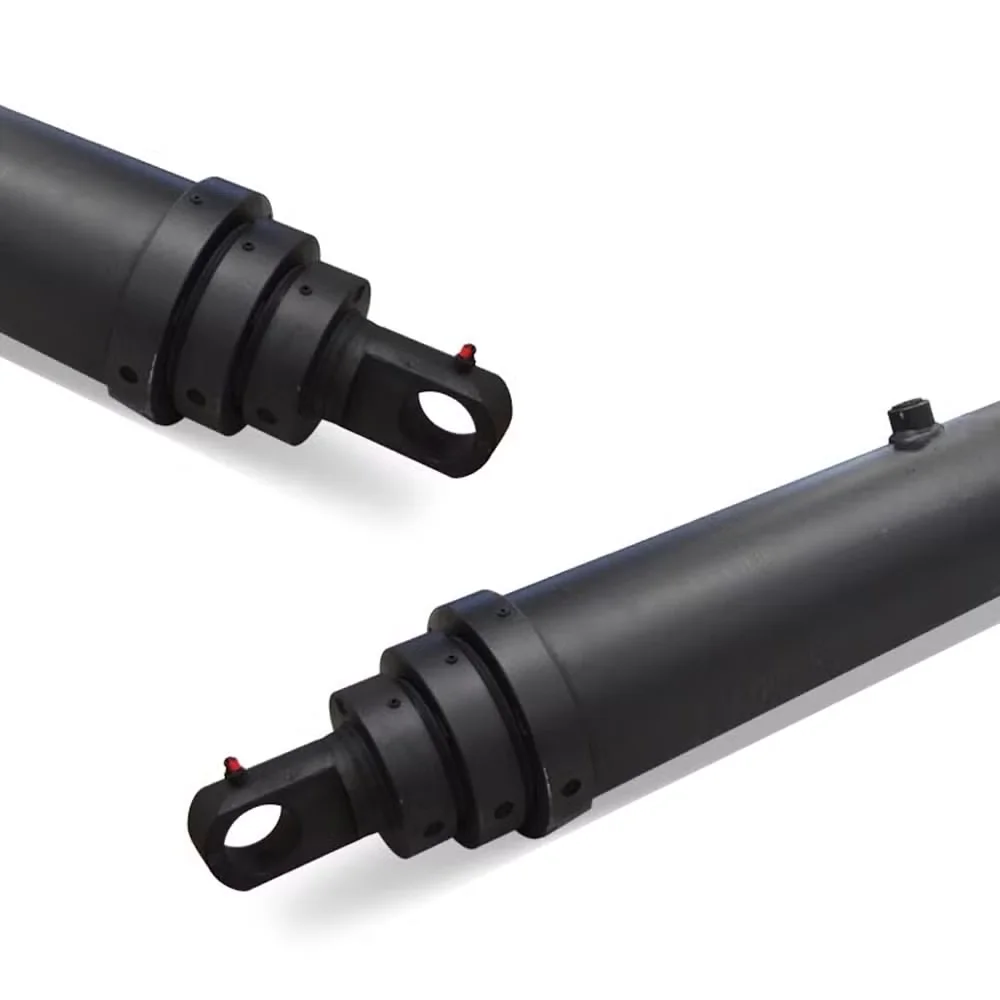

3/4 in NPTFDe 53-4592-72 pin-to-pin hydraulische cilinder is een model uit de 4000-serie dat wordt vermeld in de HCIC-2026-catalogus. De belangrijkste waarde voor een vervangings- of OEM-project is dimensionaal: de catalogus identificeert de slag, gesloten en verlengde lengtes, montagegeometrie, poort, olievolume en gewicht in één productregel.
Dit type cilinder wordt niet alleen op basis van de slag geselecteerd. De pencentra, montageoren, speling rondom, hydraulische aansluiting en beschikbare serviceruimte moeten allemaal bij de machine passen. Voor een koper die een bestaande unit vervangt, is het veiligste uitgangspunt de huidige cilindertekening of een complete set veldmetingen.
| Item | Inch-waarde | Metrische waarde |
|---|---|---|
| Model | 53-4592-72 | 53-4592-72 |
| Serie | 4000-serie | 4000-serie |
| Beroerte, A | 71,94 inch | 1.827 millimeter |
| Gesloten lengte, B | 36,62 inch | 930 mm |
| Uitgebreide lengte, C | 108,56 inch | 2.757 mm |
| Afmeting D | 1,50 inch | 38 mm |
| Afmeting E | 2,06 inch | 52 mm |
| Afmeting F | 2,00 inch | 51 mm |
| Afmeting G | 7.00 uur | 178 mm |
| Afmeting J | 2,06 inch | 52 mm |
| Afmeting K | 19.50 inch | 495 mm |
| Haven | 3/4 in NPTF | 3/4 in NPTF |
De cataloguspagina geeft geen universele druk-, draagvermogen- of machinespecifieke prestatiegarantie voor dit model. Deze vereisten moeten worden bevestigd voor de daadwerkelijke uitrusting.
Een pin-to-pin-cilinder brengt beweging over via twee bevestigingspunten. Het ene uiteinde is verbonden met een vaste beugel en het andere uiteinde is verbonden met de bewegende structuur. Naarmate olie de cilinderlengte verandert, verandert de afstand tussen de twee pennen en beweegt de machine door de ontworpen boog.
Dat maakt de verlengde en gesloten lengtes belangrijk. De rij 53-4592-72 vermeldt 36,62 inch gesloten en 108,56 inch uitgeschoven. Het verschil is de slagreferentie in de catalogus, maar de machine heeft nog steeds voldoende fysieke ruimte nodig voor de cilinder, pennen, beugels, slangen en het volledige rijpad van de constructie.
Bij vervanging zijn ook de afmetingen D, E, F, G, J en K van belang. Ze kunnen de relatie tussen het cilinderlichaam, het bevestigingsmateriaal, de pinlocatie en het verbindingsbereik bepalen. Een cilinder met de juiste slag maar de verkeerde montagegeometrie kan een kostbaar installatieprobleem veroorzaken.
Meet de geïnstalleerde pincentra in de gesloten en uitgeschoven machineposities. Controleer de diameter van de pen, de breedte van de beugel, de oorafstand, de staat van de bus en de richting waarin de belasting de verbinding binnengaat. Forceer een vervanging niet in een beugel die is ontworpen voor een ander montagebereik.
Verplaats de machine door het volledige mechanische bereik, waarbij het hydraulische circuit veilig geïsoleerd is, volgens de ter plaatse geldende procedure. Zoek naar interferentie tussen het cilinderlichaam, de stang, beugels, beschermkappen, slangen en nabijgelegen constructies. De verlengde lengte is slechts een onderdeel van deze controle.
De catalogus vermeldt een 3/4 in NPTF-poort. Zorg ervoor dat de montagenorm en de afdichtingsmethode van de machine overeenkomen. Laat voldoende slanglengte over voor de volledige pin-to-pin-beweging, terwijl wrijving, scherpe bochten en contact met bewegend staalwerk worden voorkomen.
De catalogus vermeldt een olievolume van 1,3 gallon en een verlengd olievolume van 4,0 gallon. Deze waarden zijn handig bij de planning, maar het complete systeem omvat ook het slangvolume, het ventielvolume, het reservoirniveau en de werkpositie van de machine. Bevestig het werkoliepeil vóór de inbedrijfstelling.
De 53-4592-72 kan worden beoordeeld voor OEM-apparatuur of vervangingsprojecten die een gedefinieerde pin-to-pin hydraulische cilinder nodig hebben met een catalogusslag van 71,94 inch. Dit is vooral relevant wanneer de koper een tekening of een bestaande cilinder heeft om te meten en een dimensionale match nodig heeft in plaats van een algemene cilinderaanbeveling.
HCIC moet de toepassingsbelasting, werkdruk, bewegingshoek, cyclusfrequentie en installatiefoto's ontvangen voordat een definitief technisch besluit wordt genomen. Deze details worden niet vervangen door de catalogusrij.
De 53-4592-72 pin-to-pin hydraulische cilinder is een dimensionaal passend product voor projecten waarbij de cilinder twee machinepunten moet verbinden via een gedefinieerde slag van 71,94 inch. De gesloten lengte van 36,62 inch, de verlengde lengte van 108,56 inch, de 3/4 inch NPTF-poort, de vulwaarde van 1,3 gallon, de uitgebreide waarde van 4,0 gallon en het catalogusgewicht van 155 lb bieden een duidelijk startpunt voor OEM- of vervangingsbeoordeling.
Stuur de pincenterafmetingen, beugeldetails, hydraulische gegevens en machinetekeningen naar HCIC voordat u bestelt. Dit is de praktische manier om te bevestigen of het model bij het volledige mechanisme past.
HCIC, ook bekend als Jinan Huachen Industrial Co., Ltd., levert hydraulische cilinders, hydraulische aggregaten en aanverwante componenten voor voertuig-, afvalverwerkings-, bouw- en industriële uitrusting. De geschiktheid van het product moet worden bevestigd aan de hand van het volledige machineontwerp en de toepasselijke veiligheidseisen.
