Bekijk de catalogusafmetingen van de elektrische takel Model 621 voor dumptrailers en controleer de frameruimte, de montagegeometrie, de vrije ruimte voor de carrosserie en de servicetoegang voordat u bestelt.

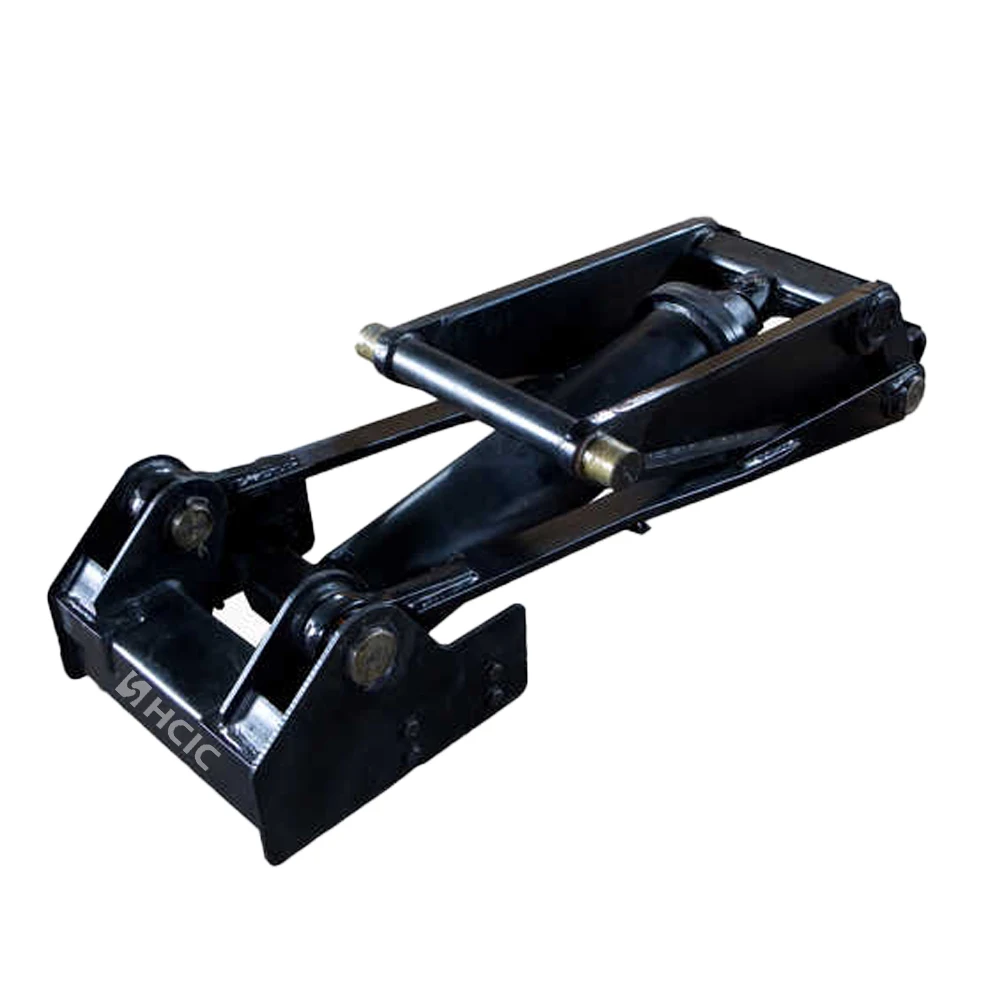

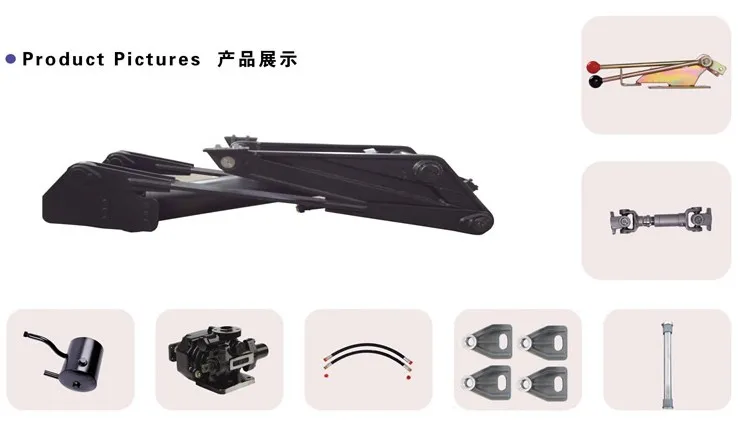

Het model 621 elektrische takel voor dumptrailers staat vermeld in de meegeleverde American Power Hoists-catalogus voor toepassingen met aanhangerhefsystemen. Voor een OEM-bouwer of vervangende koper is de belangrijke eerste stap de dimensionale montage: de takel moet werken met het aanhangerframe, de beweging van de kipbak, de bevestigingspunten en de hydraulische opstelling.

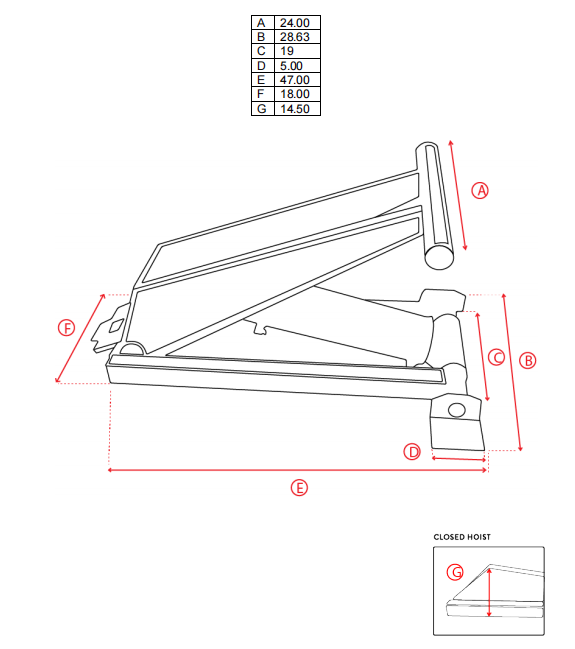

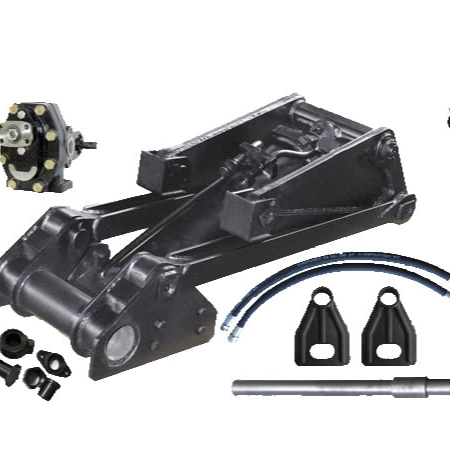

De pagina Model 621 geeft zeven dimensionale referenties, A tot en met G. Deze metingen bieden een praktisch startpunt voor een beoordeling van de trailertekening voordat de definitieve beugel-, pen- en verstevigingsdetails worden goedgekeurd.
| Parameter | Cataloguswaarde |
|---|---|
| Model | 621 |
| Productcategorie | Krachtige takel |
| Afmeting A | 24.00 uur |
| Afmeting B | 28,63 inch |
| Afmeting C | 19.00 uur |
| Afmeting D | 5,00 inch |
| Afmeting E | 47.00 uur |
| Afmeting F | 18.00 uur |
| Afmeting G | 14,50 inch |
De bovenstaande waarden zijn overgenomen van de pagina Model 621 in de meegeleverde catalogus. Bevestig de nieuwste technische tekening met de daadwerkelijke trailer voordat de productie of vervanging wordt goedgekeurd.

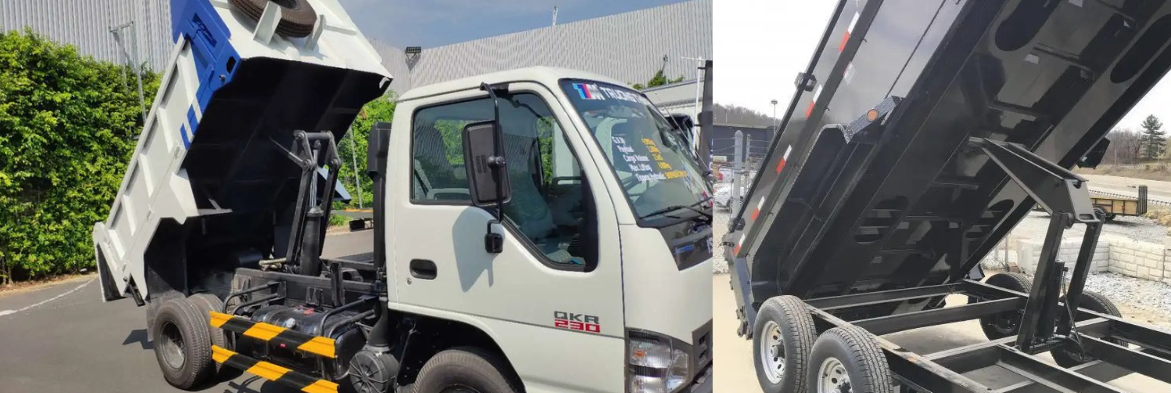

Een aanhangertakel werkt via een veranderende mechanische hoek. De beschikbare ruimte onder een gesloten kipbak kan veranderen naarmate de bak begint te heffen. Framedwarsbalken, beugels, hydraulische slangen en de onderkant van de carrosserie moeten tijdens de beweging vrij blijven.
Om deze reden moet de elektrische takel model 621 worden beoordeeld als onderdeel van het complete hefsysteem in plaats van alleen op modelnummer te worden geselecteerd. De structuur van de aanhanger, de positie van de achterscharnieren, de montagewijze en het hydraulische circuit zijn allemaal van invloed op de uiteindelijke installatie.
Begin met afmetingen A, B en C wanneer u de takel vergelijkt met de beschikbare ruimte tussen het frame en de kipbak. Meet de gesloten positie en bekijk vervolgens het bewegingstraject van het lichaam tijdens de tilcyclus.
Het is mogelijk dat een controle van de statische speling geen contact aan het licht brengt dat optreedt wanneer het lichaam draait. Een maattekening of gemarkeerde montagefoto’s zijn zinvoller dan een enkele meting vanuit de gesloten oplegger.
Afmetingen D, F en G helpen de koper bij het bespreken van steunplaten, pinposities en frameversterking. Ze mogen niet worden beschouwd als een volledige beugeltekening. Het eigenlijke montageontwerp moet rekening houden met reactiebelastingen, uitlijning van de pennen, lasindeling en de constructie die de hefkracht ontvangt.
De ondersteuningsinrichting heeft ook voldoende toegang nodig voor inspectie, slanggeleiding en toekomstige servicewerkzaamheden. Een strakke installatie is niet automatisch een goede installatie als routinematige toegang wordt geblokkeerd.
Afmeting E wordt vermeld als 47,00 inch voor model 621. Vergelijk deze waarde met de beschikbare installatielengte, de positie van de gesloten carrosserie en de locatie van nabijgelegen dwarsbalken of apparatuur.
De algehele opstelling moet ook ruimte laten voor hydraulische aansluitingen en visuele inspectie. De definitieve goedkeuring moet gebaseerd zijn op de nieuwste tekening en het volledige bewegingsbereik.
De elektrische takel Model 621 voor dumptrailers is relevant voor hefsysteemprojecten waarbij een gedefinieerd catalogusmodel en maatreferentie vereist zijn. Het kan worden herzien voor OEM-trailerconstructies, vervangingswerkzaamheden en herontwerpen van systemen wanneer de mechanische en hydraulische vereisten zijn bevestigd.
De meegeleverde pagina Model 621 vermeldt de afmetingen, maar biedt geen geverifieerde capaciteit, werkdrukwaarde, levensduur of certificering voor dit model. Deze gegevens moeten worden bevestigd voor het daadwerkelijke project en mogen niet worden afgeleid uit het modelnummer.
Stuur voor een OEM- of vervangingsbeoordeling:
Deze informatie helpt HCIC bij het evalueren van de montage zonder rekening te houden met verborgen structurele of hydraulische details.
Het is een in de catalogus opgenomen takel die hier wordt overwogen voor toepassingen met hefsystemen met dumptrailers. De uiteindelijke geschiktheid is afhankelijk van de opbouw van de aanhanger, de montagewijze en het hydraulisch systeem.
De catalogus vermeldt A op 24,00 inch, B op 28,63 inch, C op 19,00 inch, D op 5,00 inch, E op 47,00 inch, F op 18,00 inch en G op 14,50 inch.
| Parameter | Cataloguswaarde |
|---|---|
| Model | 621 |
| Productcategorie | Krachtige takel |
| Afmeting A | 24.00 uur |
| Afmeting B | 28,63 inch |
| Afmeting C | 19.00 uur |
| Afmeting D | 5,00 inch |
| Afmeting E | 47.00 uur |
| Afmeting F | 18.00 uur |
| Afmeting G | 14,50 inch |
Er wordt geen geverifieerde capaciteitswaarde weergegeven op de meegeleverde Model 621-pagina. De capaciteit moet worden beoordeeld aan de hand van het volledige trailerontwerp en de projectvereisten.
Niet automatisch. Montagepunten, pencentra, speling, beweging van de carrosserie, hydraulische aansluitingen en framesterkte moeten allemaal worden gecontroleerd voordat er tot vervanging wordt besloten.
Afmeting E wordt vermeld als 47,00 inch. Dit moet worden vergeleken met de beschikbare installatielengte, de positie van de gesloten carrosserie, de toegang voor onderhoud en nabijgelegen framedelen.
Stuur de modelreferentie, trailergegevens, gemeten inbouwruimte, scharnier- en penlocaties, foto's of tekeningen, bestaande hydraulische informatie en de vereiste hijsvolgorde.
Voor een nauwkeurige prijsopgave stuurt u de trailertekening, montagematen en beschikbare hydraulische informatie naar HCIC. Bij de uiteindelijke beslissing moet gebruik worden gemaakt van de meest recente tekening en de volledige hijsopstelling.
Jinan Huachen Industrial Co., Ltd. (HCIC) ontwikkelt en produceert hydraulische cilinders en aandrijfeenheden voor voertuig- en industriële toepassingen. Voor een Model 621-project kan HCIC de beschikbare installatie-informatie bekijken en de technische details identificeren die nodig zijn voor een OEM- of vervangingsofferte.
