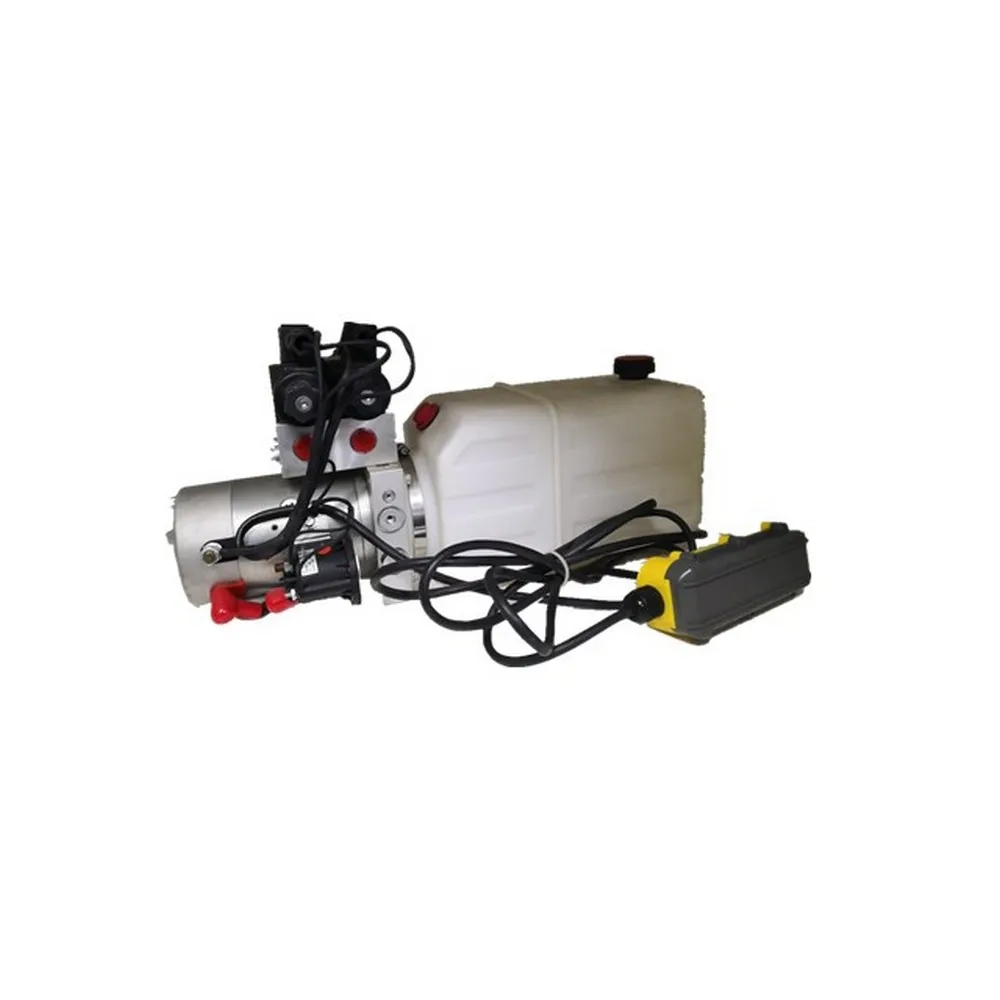

HCPGS is een enkelwerkend hydraulisch aggregaat van 1,2 GPM met een SAE #6-poort, een tank van 4 gallon en een specificatie van 3.000 PSI voor dumptrailersystemen.
Type:
EnkelwerkendFlow:
1,2 GPMPort size:
SAE #6Tank size:
4 galPressure specification:
3.000 PSIHet HCPGS enkelwerkende hydraulische aggregaat voor dumptrailers is ontworpen voor circuits die de hefrichting aandrijven en het eigen gewicht van de machine of een aparte retourinrichting gebruiken voor het dalen. In de HCIC-catalogus wordt dit model vermeld als een enkelwerkende eenheid met een stroom van 1,2 GPM, een SAE #6-poort, een tank van 4 gallon, 3.000 PSI en een elektromagnetisch bediende tweewegklep met twee standen.
Die combinatie is handig wanneer de trailer een eenvoudig opstartcircuit nodig heeft in plaats van hydraulisch vermogen in beide cilinderrichtingen. De juiste toepassing hangt nog steeds af van de cilinder, het laadpad, de geometrie van de aanhanger, het accusysteem, het slangtraject en de besturingsmethode.
| Item | Catalogusinformatie |
|---|---|
| Model | HCPGS |
| Type | Enkelwerkend |
| Stroom | 1,2 GPM |
| Poortgrootte | SAE #6 |
| Tankgrootte | 4 gal |
| Drukspecificatie | 3.000 PSI |
| Kleppen | Solenoïde bediend; 2-weg, 2-posities |
| Catalogusbron | HCIC-2026, pagina 16 |
Dit zijn catalogusidentificatiewaarden. Ze mogen niet worden beschouwd als een universeel hefvermogen, gegarandeerde snelheid of volledige elektrische specificatie voor elke aanhanger.
Een enkelwerkende HPU stuurt olie onder druk naar één werkzijde van de cilinder. Wanneer de magneetklep wordt bekrachtigd, levert de pomp stroom om de aangesloten actuator omhoog of uit te schuiven. Wanneer het commando wordt verwijderd, verandert het circuit naar de retourtoestand volgens het geselecteerde trailerontwerp. Het daadwerkelijke daalgedrag is afhankelijk van het cilindertype, het lichaamsgewicht, de mechanische weerstand, de lastregeling en het retourtraject.
Dit is het belangrijkste verschil tussen een enkelwerkende eenheid en een power-up/power-down-circuit. Als de trailer vereist dat de HPU de cilinder in beide richtingen aandrijft, is de enkelwerkende HCPGS-configuratie niet automatisch de juiste keuze. Voordat u bestelt, moet u de cilinder- en bedieningsvolgorde controleren.
De 2-weg magneetklep met 2 standen geeft de HCPGS een gerichte regeling voor een enkelwerkend circuit. Dat kan het hydraulische schema gemakkelijker maken om te beoordelen wanneer de trailer alleen aangedreven moet worden geheven en een gedefinieerd daalpad nodig heeft.
De vermelde stroom is een startpunt voor de snelheidsschatting. De daadwerkelijke beweging van de aanhanger is afhankelijk van het cilindervolume, de belasting, de klepbeperking, de slanglengte, de staat van de accu en de beschikbare stroom bij de cilinderpoort. Zet de catalogusstroom niet direct om in een gegarandeerde dumptijd zonder het volledige systeem te controleren.
De tank van 4 gallon levert het reservoirvolume dat voor dit model wordt vermeld. Het vereiste bedrijfsoliepeil moet worden gecontroleerd aan de hand van het cilindervolume, het slangvolume, de installatiehoek, de retourtoestand en de beschikbare serviceruimte. De tankwaarde alleen bevestigt niet dat elke cilinder en aanhangeropbouw compatibel zullen zijn.
De SAE #6-poort moet overeenkomen met de slang, adapter en fittingstandaard die op de trailer wordt gebruikt. Bevestig de identificatie van de schroefdraad, de afdichtingsmethode, de buigradius van de slang en de toegang voor het vastdraaien voordat de unit in een gereedschapskist of framecompartiment wordt geïnstalleerd.
3.5--Compacte trailerintegratie
De HCPGS wordt vermeld in de HPU-sectie van HCIC met dumptrailer. Voor een praktische installatie moet de koper nog steeds de montagegaten, de ruimte voor de motor en het reservoir, de ligging van de accukabel, de locatie van de afstandsbediening en de bescherming tegen straatvuil bevestigen.
De HCPGS kan worden beoordeeld voor dumptrailers en aanverwante apparatuur met behulp van een enkelwerkend hydraulisch circuit. Het kan geschikt zijn voor een OEM-trailerbouw, vervangingsproject of wagenparkreparatie wanneer de aangesloten cilinder en verlagingsmethode overeenkomen met de toepassing.
Het is geen universele vervanging voor een dubbelwerkende voedingseenheid. Voor een aanhangwagen die gebruikmaakt van elektrisch intrekken, een hydraulisch krikcircuit of een tweerichtingsbedieningssequentie kan een andere klepconfiguratie nodig zijn.
Stuur de volgende informatie mee met een HCPGS-aanvraag:
Met deze informatie kan de HPU worden beoordeeld als onderdeel van het trailersysteem in plaats van alleen te worden geselecteerd op basis van tankgrootte of druk.
De HCPGS enkelwerkend hydraulisch aggregaat voor dumptrailers is een gedefinieerde catalogusoptie voor een power-up circuit. De belangrijkste identificatiepunten zijn het enkelwerkende type, 1,2 GPM stroom, SAE #6 poort, 4 gallon tank, 3.000 PSI specificatie en 2-weg magneetventiel met 2 standen.
Voor een betrouwbare offerte geeft u de cilindergegevens, indeling van de trailer, elektrische voeding en verlagingsvolgorde door. HCIC kan dan beoordelen of de HCPGS-configuratie overeenkomt met het volledige hydraulische systeem.
HCIC levert hydraulische cilinders, hydraulische aggregaten en aanverwante hydraulische componenten voor transport, afvalverwerking, bouw- en industriële apparatuur. De geschiktheid van het eindproduct moet worden bevestigd aan de hand van het volledige machineontwerp en de toepasselijke veiligheidseisen.
