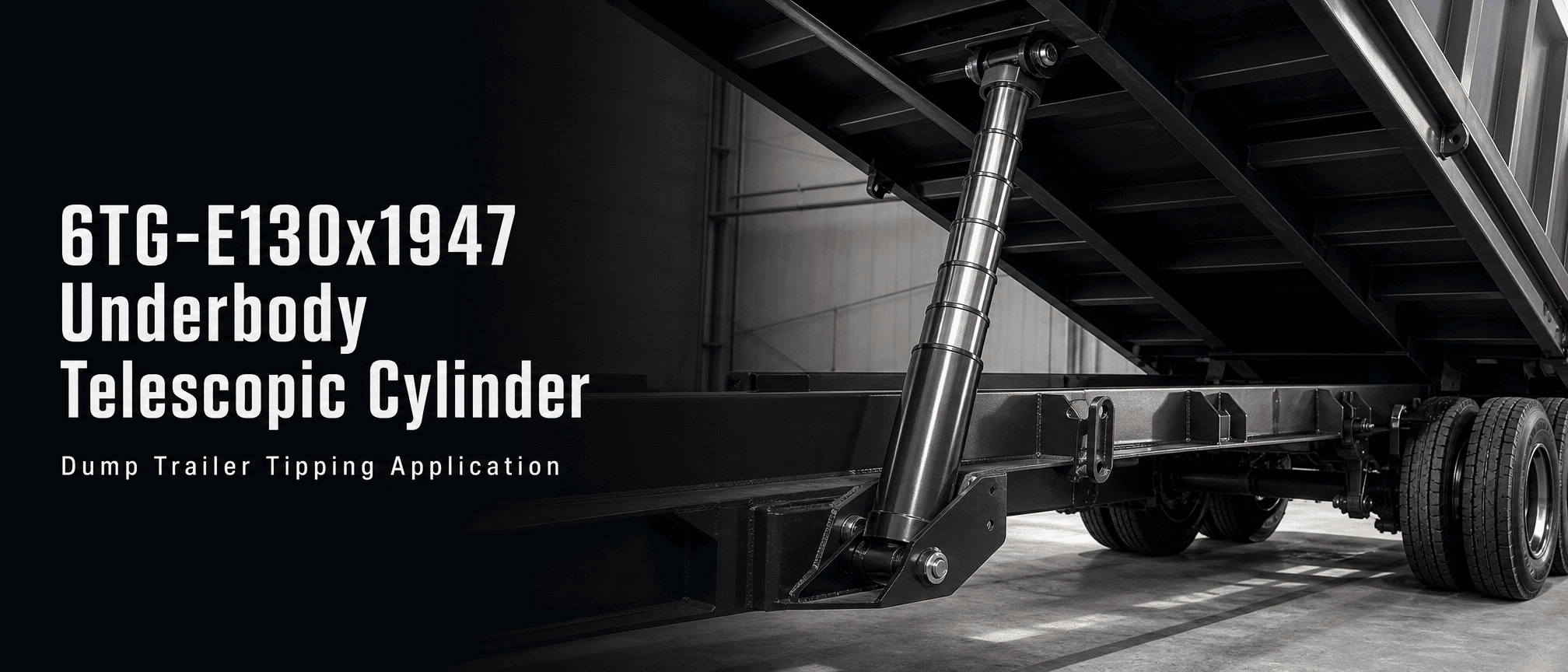

De HCIC 6TG-E130x1947 telescopische hydraulische cilinder voor dumptrailers heeft 6 trappen, een slag van 1.947 mm, een druk van 180 bar en een kipvermogen tot 11-18 ton.
Number of stages:
6 fasenStroke:
1947 mmListed extension figure:
53Working volume:
14LDe 6TG-E130x1947 is een zestraps telescopische hydraulische cilinder aan de onderkant voor dumptrailers. Hij heeft een slag van 1.947 mm, een vermeld werkvolume van 14 liter, een maximale werkdruk van 180 bar en een kipcapaciteit van 11-18 ton. De catalogusafmetingen omvatten A 543 mm, B 216 mm, C 327 mm, D 132 mm en E 92 mm, met een vermelde massa van 53 kg.

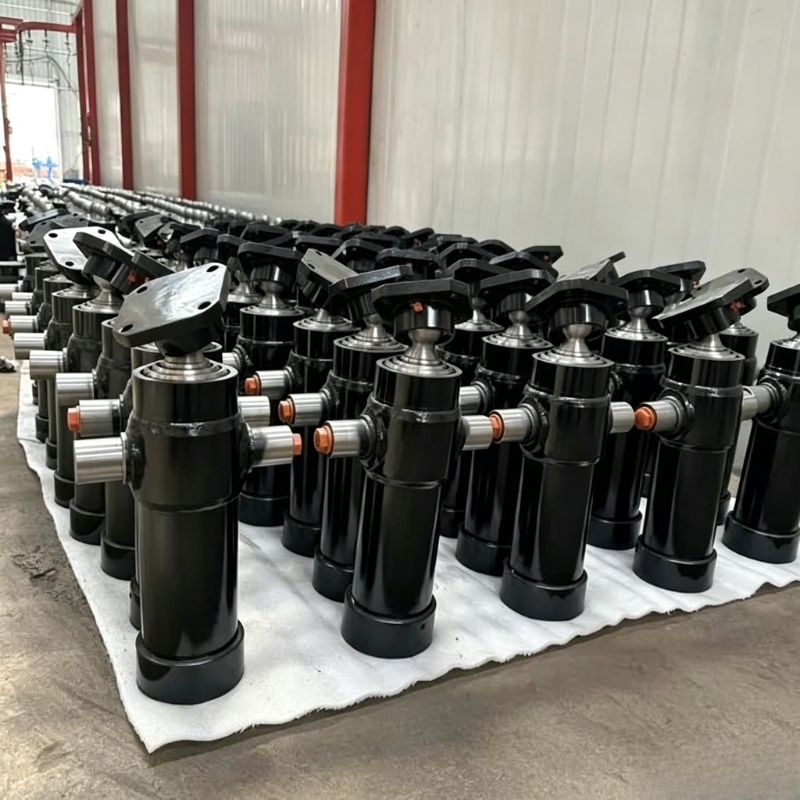

De cilinder maakt deel uit van het assortiment underbody's van HCIC voor lichte dumpapparatuur, waaronder zijdump- en drieweg-dumpertoepassingen. De uiteindelijke installatie moet nog worden gecontroleerd aan de hand van het aanhangerframe, de scharniergeometrie, het lastpad, het oliecircuit en de beschikbare montageruimte.

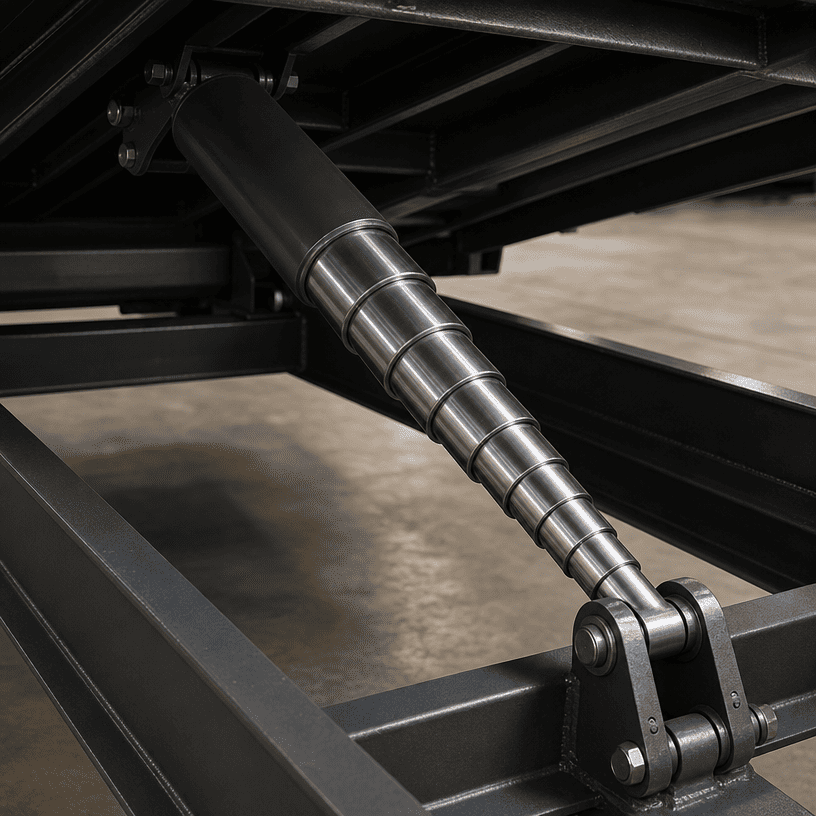

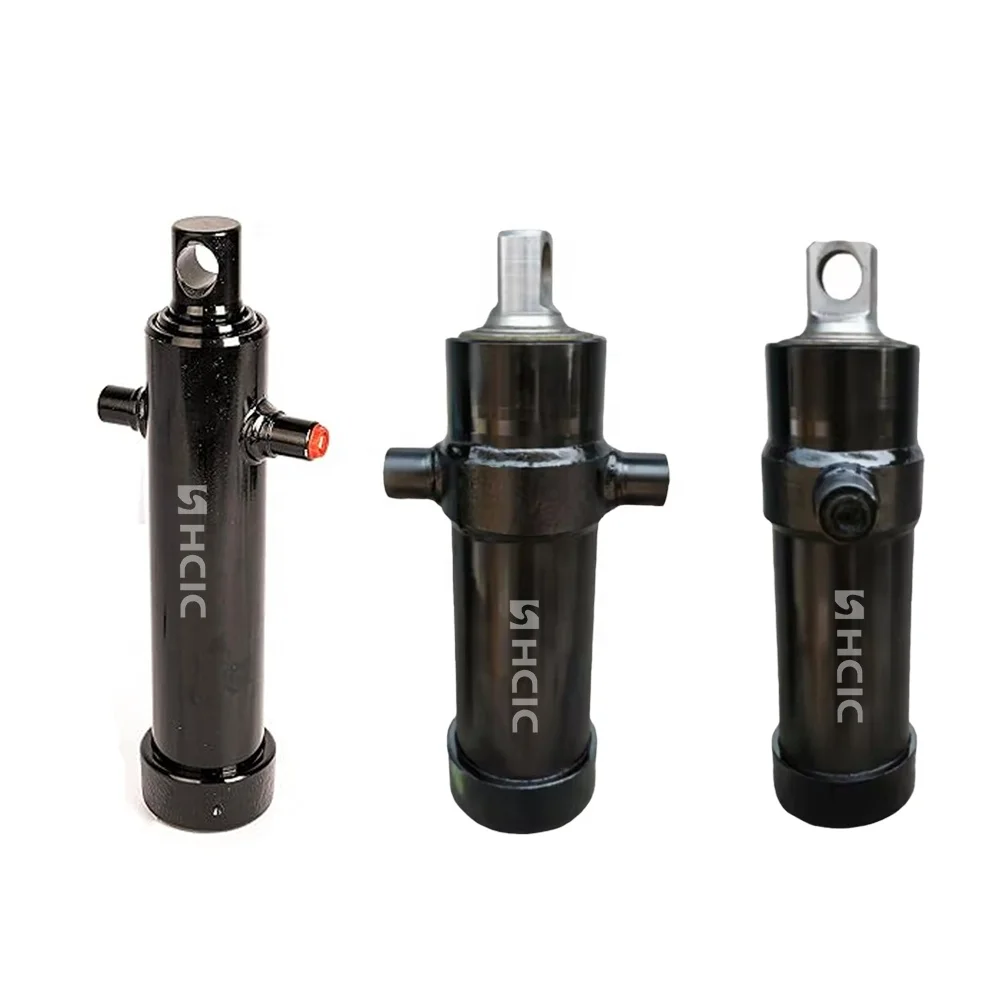

Een telescopische cilinder aan de onderkant maakt gebruik van verschillende in elkaar geplaatste trappen om een lange werkslag te creëren, terwijl het ingetrokken pakket korter blijft dan een enkele lange cilinder. Die indeling is handig als de cilinder onder een kiepbak moet passen en toch voldoende beweging moet bieden om te kunnen kantelen.
De 6TG-E130x1947 telescopische hydraulische cilinder aan de onderkant maakt gebruik van zes fasen. Wanneer hydraulische olie de cilinder binnenkomt, strekken de trappen zich achtereenvolgens uit om de hefbeweging te produceren. Tijdens het terugtrekken keren de trappen terug naar het geneste samenstel. De daadwerkelijke volgorde en het belastingsgedrag zijn afhankelijk van het cilinderontwerp, de olietoevoer, de montagegeometrie en de opbouw van de aanhanger.
Dit is geen universele vervanging die alleen op slaglengte is gebaseerd. Vóór vervanging moeten de gesloten inbouwafmetingen, pen- of oogopstelling, kantelhoek, lichaamsgewicht en chassisbevestigingspunten worden gecontroleerd.
| Item | Catalogusspecificatie |
|---|---|
| Model | 6TG‑E130x1947 |
| Producttype | Telescopische hydraulische cilinder aan de onderkant |
| Aantal fasen | 6 |
| Hartinfarct | 1.947 millimeter |
| Vermeld verlengstuk | 53 |
| Werkvolume | 14 liter |
| Massa | 53 kg |
| Maximale werkdruk | 180 bar |
| Bereik van kipcapaciteit | 11-18 ton |
| Afmeting A | 543 mm |
| Afmeting B | 216 mm |
| Afmeting C | 327 mm |
| Afmeting D | 132 mm |
| Afmeting E | 92 mm |

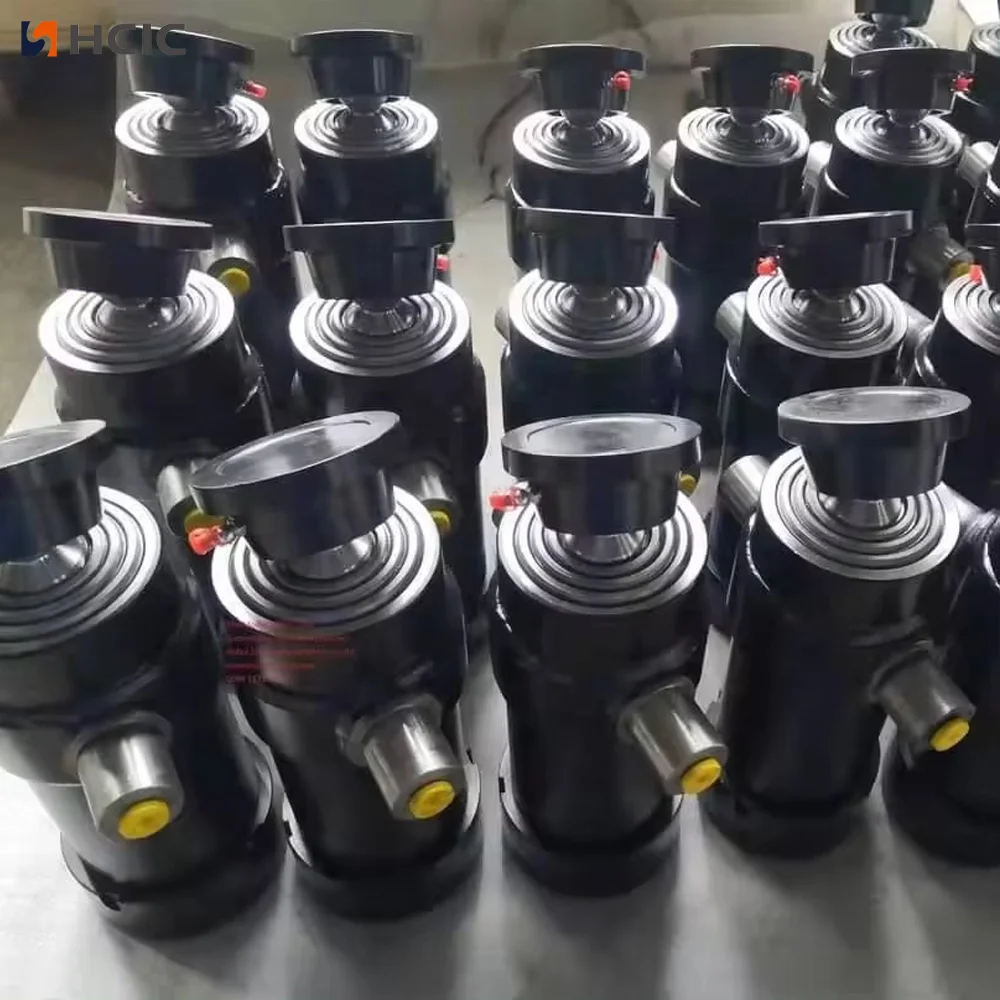

De catalogus vermeldt ook het assortiment onderzijde met kogel- en oogversies, montagebeugels en steunen, en verschillende poortopties. De exacte aansluit- en montageconfiguratie voor een offerte moet worden bevestigd aan de hand van de vereiste tekening en trailerindeling.

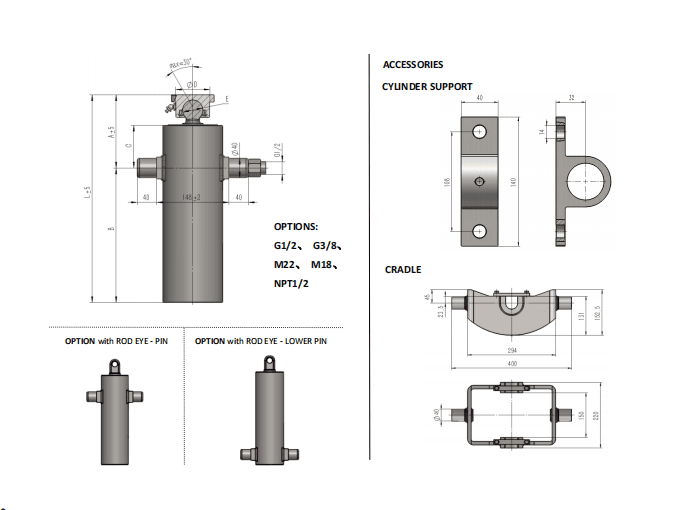

De catalogus identificeert de afmetingen A tot en met E op de productgegevens. Deze afmetingen zijn installatiereferenties en geen uitwisselbare waarden. Een vervangende cilinder moet overeenkomen met het daadwerkelijke pincentrum, de beugel, de speling en de carrosseriegeometrie van de aanhanger.
Een praktische beoordeling moet het volgende vergelijken:
- De beschikbare ruimte onder de kipbak in ingeschoven toestand
- De werkpositie en het uitschuifpad van de cilinder
- Pin- of ooguitlijning aan beide uiteinden
- Vrije ruimte tot het chassis, de carrosserie, de assen, slangen en andere componenten
- De vereiste kantelhoek en het punt waarop de cilinder volledig uitgeschoven is
- De scharnierpositie van de carrosserie en de richting van de lastoverdracht
De slag van 1.947 mm is slechts een deel van de pasvorm. Een cilinder met dezelfde slag kan toch ongeschikt zijn als de gesloten lengte, montagehoogte of aansluitgeometrie verschillend is.
Dankzij de zestrapsconstructie kan de 6TG-E130x1947 een lange slag leveren vanuit een compacte bodemplaat. De geneste cilindersecties delen de uitbreidingstaak, dus elke fase en de afdichtingsinterface moeten in de juiste volgorde werken.
Telescopische cilinders vereisen ook zorgvuldige aandacht voor de uitlijning. De montagebeugels moeten de cilinder door het beoogde pad leiden zonder de trappen te dwingen zijbelastingen te dragen die worden veroorzaakt door een vervormd frame. De cilinder is een krachtproducerend onderdeel; het mag niet worden gebruikt om een probleem met de uitlijning van een scharnier of chassis te corrigeren.
In de catalogus wordt beschreven dat de onderwagenserie verkrijgbaar is met beugels en steunen. Bij een OEM-installatie moeten het beugelontwerp, de uitlijning van de pennen en de opstelling van de houder samen met de cilinder worden beoordeeld in plaats van als afzonderlijke bijzaken te worden behandeld.
De catalogus vermeldt een maximale werkdruk van 180 bar en een kipcapaciteitbereik van 11-18 ton voor de 6TG-E130x1947. Deze cijfers moeten worden gelezen binnen de beoogde uitrustingsconfiguratie. Ze bepalen niet het laadvermogen van een hele aanhangwagen.
De werkelijke kipprestaties zijn afhankelijk van het lichaamsgewicht, de verdeling van de lading, de scharnierwrijving, de cilinderhoek, de montagepositie, het hydraulisch debiet, drukverliezen en structurele sterkte. De fabrikant van de aanhangwagen blijft verantwoordelijk voor het controleren van het volledige laadpad en veilige bedrijfsomstandigheden.
Het getal van 180 bar moet ook overeenkomen met de pomp, klep, slangen, fittingen en bevestigingsmateriaal. Een systeem mag niet worden gebruikt boven het toegestane vermogen van het component met de laagst gewaardeerde waarde.
In de cilinderbeschrijving van HCIC staat dat de afdichtingen die in deze serie worden gebruikt, bedoeld zijn om permanente vervorming en slijtage te weerstaan en om te werken binnen een temperatuurbereik van -40°C tot +100°C. In de catalogus staat ook dat de trappen hardverchroomd zijn en dat de serie is ontworpen voor een maximale werkdruk van 200 bar in de algemene beschrijving van de onderkant van de behuizing.
Voor de specifieke tafelrij 6TG-E130x1947 bedraagt de vermelde maximale werkdruk 180 bar. Voor dit productartikel en deze offerte dient de modelspecifieke tabelwaarde te worden gebruikt. De bredere bereikinstructie mag niet worden gebruikt om de vermelde waarde van het model te vervangen.
De catalogus presenteert de 6TG-E130x1947 als bodemproduct voor dumpapparatuur. Het biedt geen volledige afdichtingssamenstelling, oppervlaktedikte, levensduur of gedetailleerd onderhoudsinterval voor dit specifieke model. Deze details moeten worden bevestigd wanneer het bedrijfsmedium, het klimaat en de inschakelduur bekend zijn.
Een koper die de 6TG-E130x1947 vervangt of specificeert, moet de volgende informatie voorbereiden:
1. Huidig cilindermodel en identificatieplaatje, indien beschikbaar
2. Afmetingen in het midden van de pin of in het midden van het oog in de ingetrokken en uitgeschoven posities
3. Vereiste slag- en kantelhoek
4. Lengte van de kipbak, leeggewicht en beoogde laadbereik
5. Locatie van het scharnier en tekening van de montagebeugel
6. Pompdebiet, systeemdruk en kleptype
7. Slangaansluiting en poortvereisten
8. Beschikbare ruimte onder de carrosserie en rond het chassis
9. Bedrijfstemperatuur en verwachte blootstelling aan water, stof of straatvervuiling
10. Of er beugels, steunen, wiegen of een complete installatiekit nodig zijn
Duidelijke installatie-informatie vermindert het risico dat u een cilinder ontvangt die de juiste slag heeft, maar die niet veilig op de aanhanger kan worden gemonteerd.
De catalogus associeert het assortiment telescooponderstellen met lichte dumpapparatuur, zijdump- en driezijdige dumptrailers. De 6TG-E130x1947 kan worden overwogen als de uitrusting een lange slag vereist en het zestrapsontwerp past bij de beschikbare ruimte onder de carrosserie.
Goedkeuring van de aanvraag moet gebaseerd zijn op de volledige mechanische en hydraulische beoordeling. Een productbeschrijving alleen kan de geschiktheid voor een specifiek aanhangermodel, laadvermogen of kiphoek niet bevestigen.
De 6TG-E130x1947 telescopische hydraulische cilinder aan de onderkant combineert een zestrapsconstructie met een slag van 1.947 mm en in de catalogus vermelde afmetingen voor trailerintegratie. Om een technisch bruikbare offerte aan te vragen, stuurt u HCIC de bestaande cilindergegevens, montagetekening, kantelhoek, pompgegevens en bedrijfsomstandigheden.
HCIC kan het model vervolgens vergelijken met de feitelijke installatie van de onderkant, in plaats van alleen op de slaglengte te vertrouwen.
