De 3TG-E90x1199 is een drietraps telescopische hydraulische cilinder aan de onderkant met een slag van 1.199 mm, een maximale werkdruk van 220 bar en een kipbereik van 5–14 ton uit de catalogus.
Number of stages:
3 fasenWorking volume:
6,2LMaximum working pressure:
220 barDe 3TG-E90x1199 is een drietraps telescopische hydraulische cilinder aan de onderkant, vermeld in de HCIC-2026-catalogus. De compacte indeling van de onderkant is bedoeld voor kipsysteemtoepassingen waarbij de cilinder een lange slag moet leveren en toch binnen de ruimte onder de carrosserie en het chassis moet blijven.
De catalogus vermeldt een slag van 1.199 mm, een massa van 35 kg, een werkvolume van 6,2 liter en een maximale werkdruk van 220 bar. Het geeft ook een kipcapaciteitbereik van 5–14 ton en de belangrijkste L/A/B/C/D/E-installatieafmetingen. Deze waarden ondersteunen een eerste montagediscussie; ze vervangen geen volledige trailerberekening.
| Parameter | Cataloguswaarde |
|---|---|
| Model | 3TG‑E90x1199 |
| Aantal fasen | 3 |
| Hartinfarct | 1.199 mm |
| Massa | 35 kg |
| Werkvolume | 6,2 liter |
| Maximale werkdruk |
220 bar |
| Catalogus kipcapaciteitbereik | 5-14 ton |
| Afmeting L | 598 mm |
| Afmeting A | 160 mm |
| Afmeting B | 438 mm |
| Afmeting C | 108 mm |
| Afmeting D | 92 mm |
| Afmeting E | 58 mm |
De bovenstaande specificatiewaarden zijn overgenomen uit de tabel met telescopische cilinders onder de carrosserie in de meegeleverde HCIC-2026-catalogus. Het cijfer van 5–14 ton in de catalogus is een toepassingsbereik en geen universele goedkeuring voor het laadvermogen voor elke dumptrailer.
Drietraps bodemconstructie

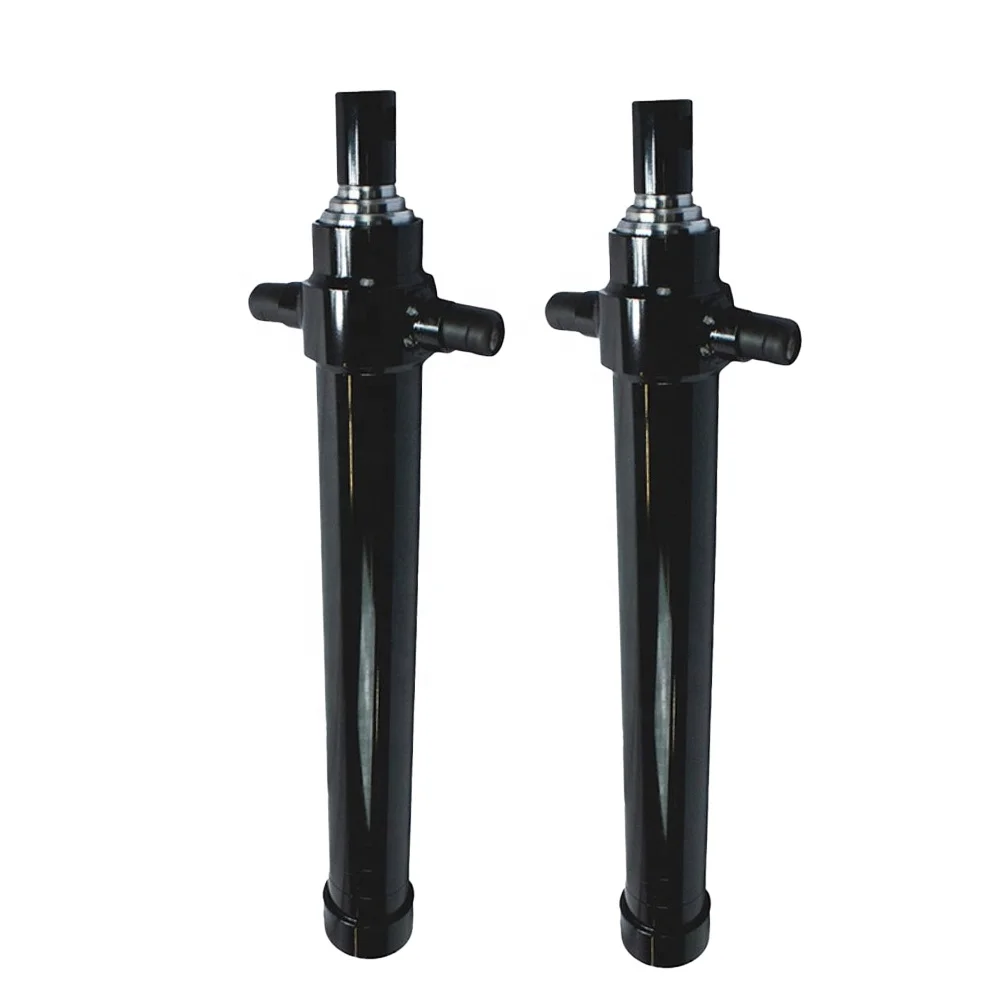

De 3TG-E90x1199 maakt gebruik van drie telescopische podia. Wanneer ze zijn ingetrokken, helpen de geneste fasen het cilinderpakket binnen het installatiegebied van de onderkant te houden. Tijdens het uitschuiven zorgen de trappen voor de beweging die nodig is voor een kipcyclus, zonder dat de volledige werklengte in gesloten positie aanwezig hoeft te zijn.
De podiumopstelling betekent ook dat de kracht en snelheid van de cilinder tijdens het uitschuiven kunnen variëren. Het effectieve gebied verandert naarmate verschillende fasen actief worden, dus bij de selectie moet rekening worden gehouden met de belasting, de scharniergeometrie, de kantelhoek, de pompstroom en de klepinstellingen.
De montage aan de onderkant wordt bepaald door meer dan de gesloten lengte van de cilinder. De koper moet de wieg- of ondersteuningsopstelling, de uitlijning van de pennen, de chassisspeling en het pad van de cilinder controleren terwijl de carrosserie van gesloten naar gekantelde positie beweegt.
De catalogus vermeldt L als 598 mm en de afmetingen A tot en met E als respectievelijk 160, 438, 108, 92 en 58 mm. Deze afmetingen moeten worden vergeleken met de frametekening en montageopstelling van de klant. De cilinder moet worden uitgelijnd via het montageontwerp en niet in positie worden gedwongen door vervorming van de beugel.

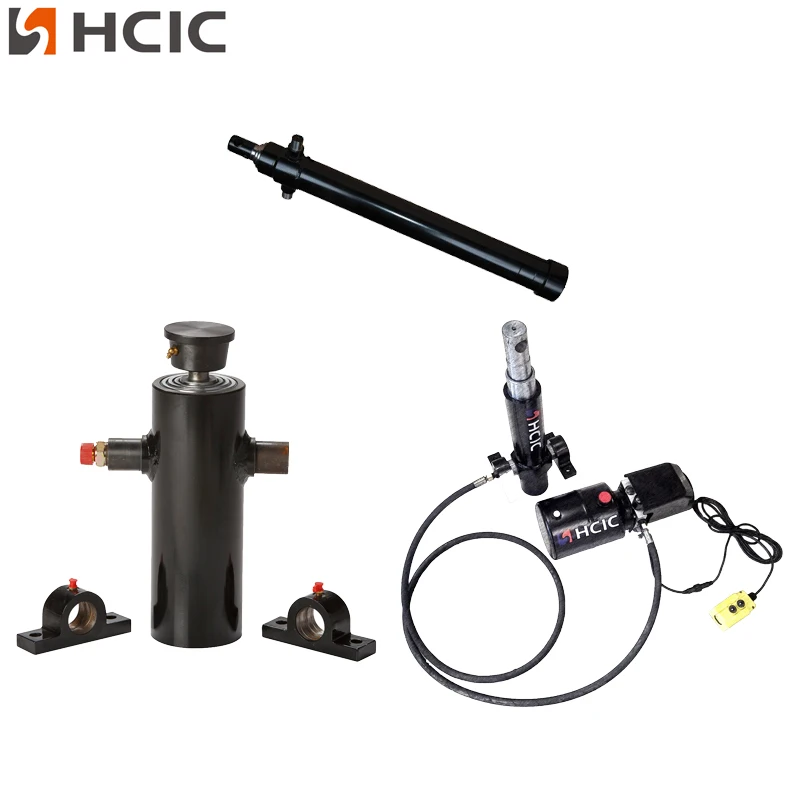

De catalogus van HCIC toont ook accessoires en ondersteuningsopties voor de cilinderlijn onder de carrosserie, inclusief referenties voor staaf-oog- of kogelverbindingsreferenties en een cilindersteunhouder. De exacte aansluiting en ondersteuningsopstelling voor een 3TG-E90x1199-project moet worden bevestigd op basis van de huidige tekening in plaats van te worden aangenomen op basis van een algemene catalogusillustratie.
De 3TG-E90x1199 wordt vermeld met een maximale werkdruk van 220 bar. Deze waarde moet worden beoordeeld samen met de pomp, de instelling van de overdrukklep, de hydraulische leidingen, de oliereinheid, de montageconstructie en de volledige kiplast.
In de catalogus wordt een kipcapaciteit van 5 tot 14 ton vermeld. Dit bereik moet worden behandeld als referentie voor een catalogustoepassing. De daadwerkelijke geschiktheid hangt af van de opbouw van de aanhanger, de lastverdeling, de scharnierpositie, de kantelhoek, de sterkte van het chassis, het hydraulisch debiet en de bedrijfsomstandigheden.
Een cilinder met de juiste boring of slag kan alsnog ongeschikt zijn als de montagegeometrie of systeemdruk verkeerd is. De volledige aanvraagbeoordeling moet daarom worden afgerond voordat de cilinder wordt besteld.

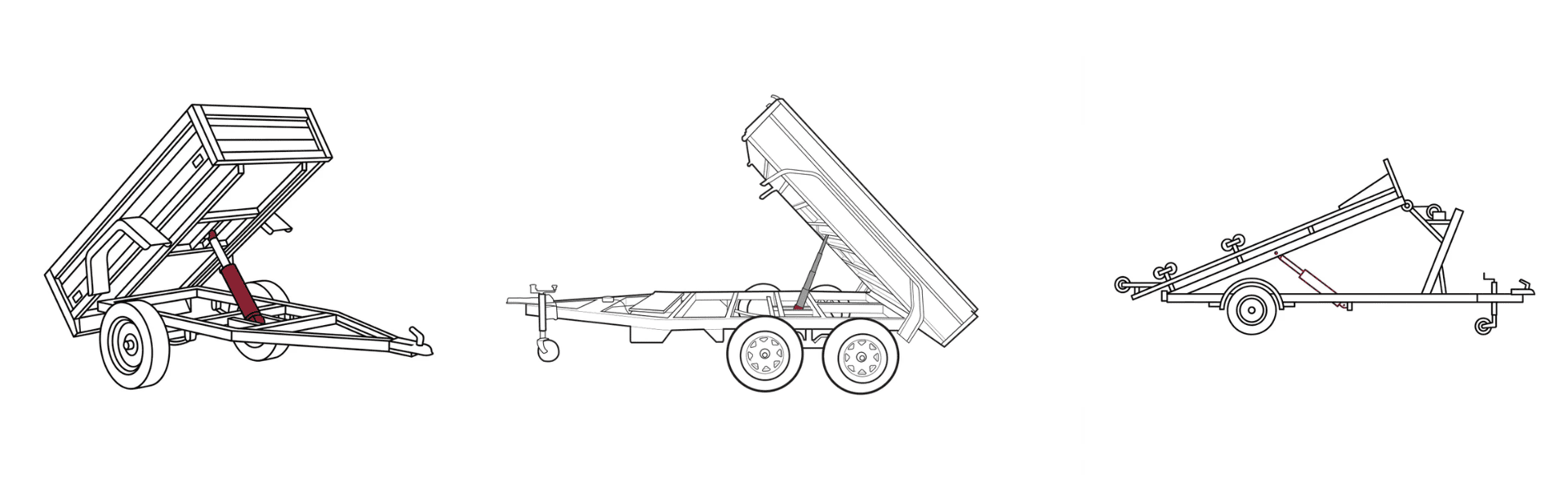

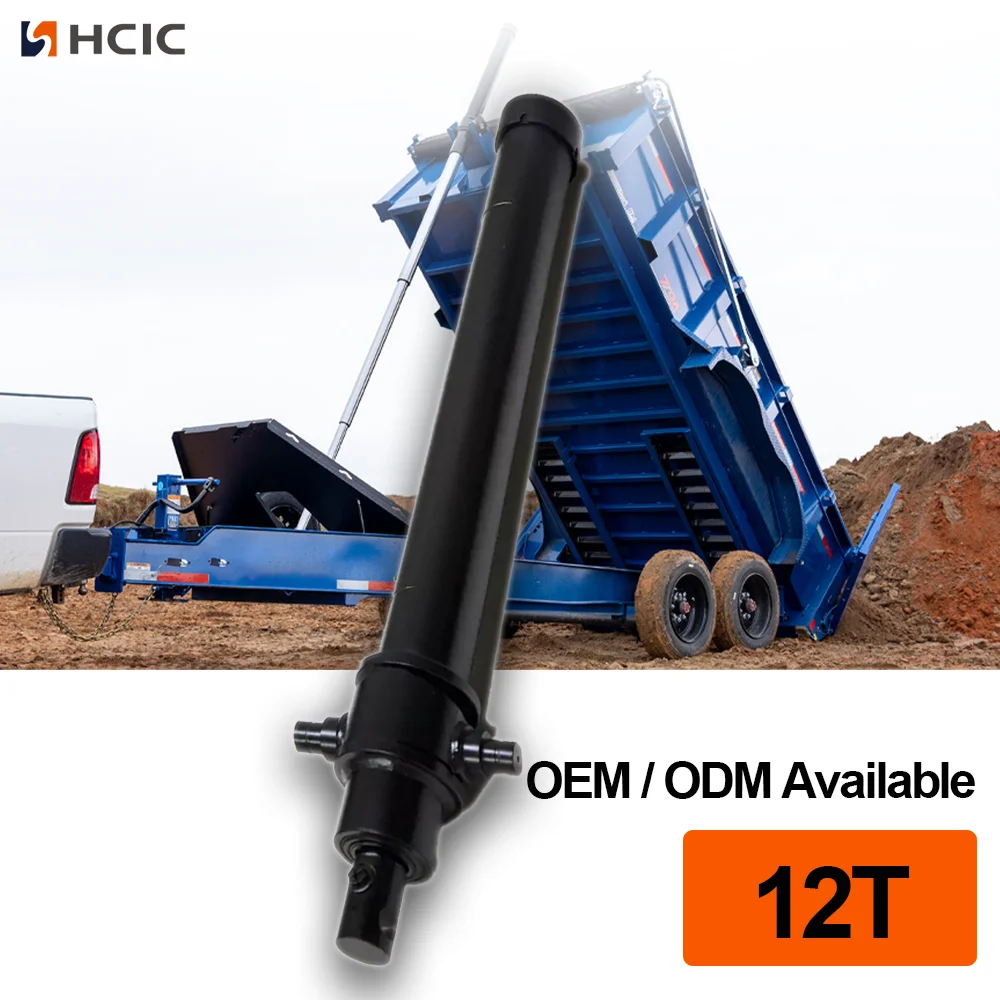

De 3TG-E90x1199 is relevant voor projecten met dumptrailers en kipsystemen waarvoor een drietrapscilinder met een slag van 1.199 mm vereist is. Het kan worden overwogen voor OEM-constructies, vervangingswerkzaamheden en herontwerpen van trailers wanneer de beschikbare ruimte en systeemvereisten overeenkomen met de catalogusgegevens.
De meegeleverde HCIC-catalogus beschrijft een cilinderlijn onder de carrosserie met configuraties van twee tot zes fasen, maar dit artikel richt zich alleen op het 3TG-E90x1199-model. Andere modellen mogen niet worden gebruikt als vervanging voor de afmetingen of bedrijfsgegevens zonder een afzonderlijk technisch onderzoek.
Voor een 3TG-E90x1199-offerte of vervangingsbeoordeling stuurt u:
- Aanhangwagentype en opbouwafmetingen
- Benodigde slag- en gesloten installatieruimte
- Chassis-, wieg- en beugeltekeningen
- Pin- of kogelverbindingsdetails
- Pompdruk- en stroominformatie
- Slang- en poortopstelling
- Kiphoek en lastverdeling
- Foto's van de huidige cilinder en montageplaats
- Benodigde hoeveelheid en vervangingsstatus
Deze details helpen een cilindervervanging te onderscheiden van een probleem met een grotere beugel, uitlijning of hydraulisch systeem.
De 3TG-E90x1199 is een gedefinieerde drietraps telescopische hydraulische cilinder aan de onderkant met een slag van 1.199 mm, een maximale werkdruk van 220 bar, een werkvolume van 6,2 liter en een kantelbereik van 5–14 ton uit de catalogus. De L-afmeting van 598 mm en de vermelde A-E-afmetingen bieden een praktisch startpunt voor de installatieplanning.
De uiteindelijke selectie moet gebaseerd zijn op het complete trailersysteem, en niet alleen op slag of druk. Stuur vóór aankoop de tekening van de onderkant en de hydraulische gegevens naar HCIC voor een projectspecifieke beoordeling.
HCIC ontwikkelt en produceert hydraulische cilinders en aandrijfeenheden voor voertuig- en industriële toepassingen. Voor een 3TG-E90x1199-project kan HCIC tekeningen, gemeten afmetingen en hydraulische vereisten beoordelen voor een OEM- of vervangingsaanvraag.
