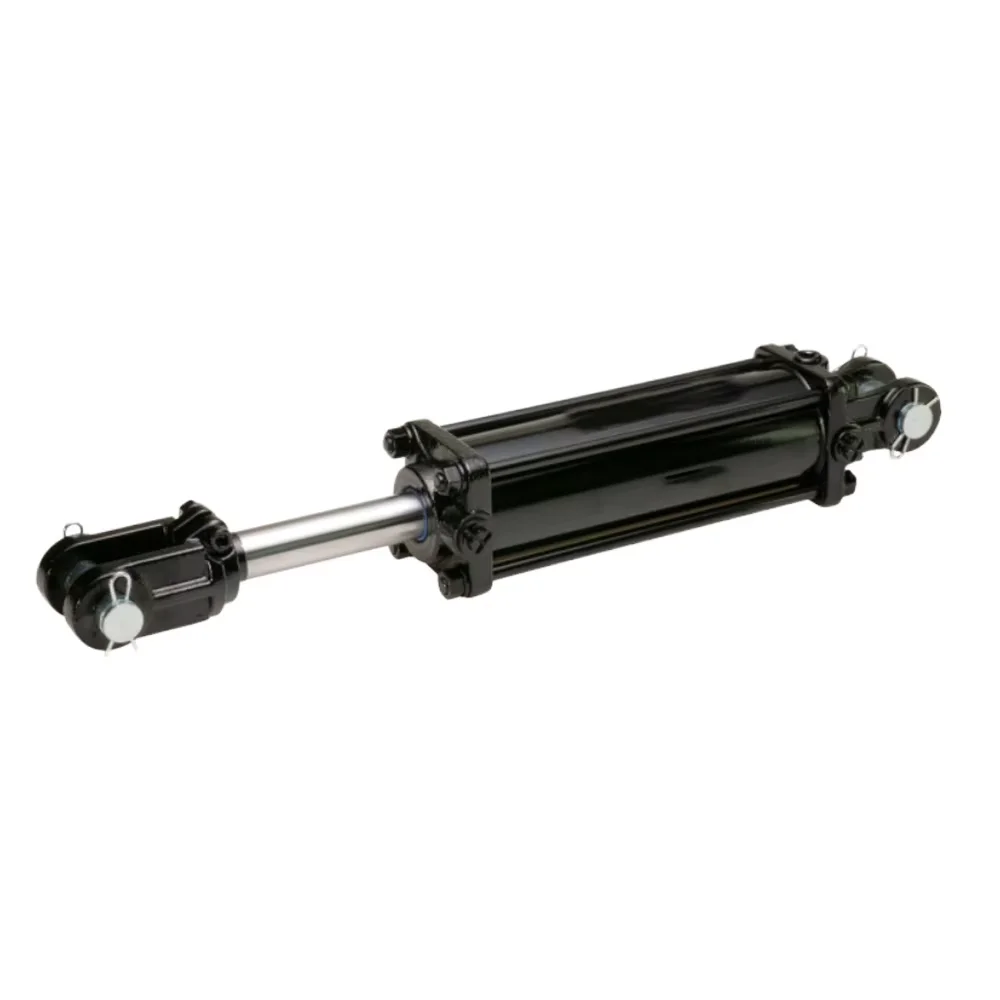

Gelaste hydraulische cilinder met dubbele trekhaak

I. Productoverzicht

1.1 Kerndefinitie

Gelaste hydraulische cilinder met dubbele gaffel verwijst naar een volledig gelaste hydraulische ram uitgerust met geïntegreerde gesmede dubbele gaffel op de cilinderbodem en het stanguiteinde, het behoort tot de heavy-duty gelaste cilinderseries en neemt hoofdzakelijk dubbelwerkend oliecircuitontwerp aan.

Anders dan de traditionele hydraulische cilinder met trekstang, heeft de gelaste dubbele gaffelcilinder een compacte algehele structuur, een sterker vermogen om zijdelingse belasting te weerstaan ​​en een langere levensduur in een modderige, zwaarbelaste werkomgeving buitenshuis

1.2 Oplossing voor gebruikerspijnpunten

Landbouwreparatiewerkplaatsen, OEM-fabrieken voor aanhangwagens en fabrikanten van kleine bouwmachines komen vaak defecte gelaste hydraulische cilinders tegen met dunne lasnaden en dunne cilinderwanden. Bij deze goedkope cilinders is het gemakkelijk om olie te lekken, gaffelnokken te buigen of te barsten tijdens langdurig hijswerk.

We vervaardigen al 28 jaar gelaste hydraulische cilinders met dubbele trekhaak. Onze technici ter plaatse behandelen elke maand honderden gevallen van cilinderstoringen van wereldwijde kopers. We optimaliseren de gaffellasstructuur, maken de cilinderwand dikker en upgraden de afdichtingsconstructie om alle voorkomende defecten bij zware machines buitenshuis te voorkomen. Kleine monsterbestelling zonder MOQ wordt ondersteund voor klanttests.

II. Productinterne structuur en ambachtsvoordeel

2.1 Belangrijkste productievaartuigen

Alle kernverwerkingsstappen van onze gelaste hydraulische cilinder met dubbele trekhaak worden voltooid in onze eigen hydraulische werkplaats van 12000㎡, zonder uitbesteding van belangrijke componenten. Elk vaartuig is ontworpen om de belastingsweerstand en de afdichtingsprestaties te verbeteren.

2.1.1 Gezoet naadloos dik vat

We gebruiken warmgewalste naadloze stalen buizen met een interne precisiehoningbehandeling, de wanddikte van het vat is dikker dan die van gewone marktmodellen. Een dikke cilinder kan de vervorming van de cilinder onder voortdurende hoge druk verminderen, en het binnenhonen elimineert krassen die interne olielekkage veroorzaken.

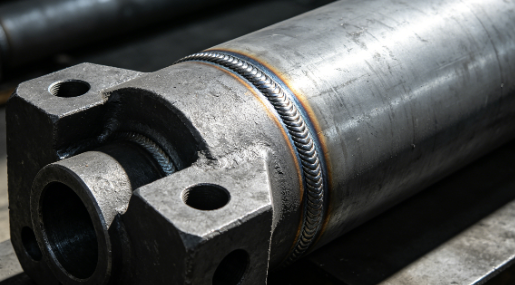

2.1.2 Integraal gesmede gaffel en lassen met volledige penetratie

Dubbele gaffelnokken zijn uit één stuk gesmeed staal in plaats van laslassen met dunne platen. De verbindingspositie tussen gaffel en loop maakt gebruik van 8-12 mm ondergedompeld booglassen met volledige penetratie, de lasnaad is dik en uniform en voorkomt effectief scheuren in de nokken onder zware zijdelingse kracht van tractor en houtklover.

2.1.3 Dikke verchroomde zuigerstang

Het oppervlak van de zuigerstang is nauwkeurig geslepen en vervolgens gecoat met een harde chroomlaag van 28-32 μm. Dikke chroomcoating zorgt voor een stabiele roest- en slijtvastheid, de coating zal niet loslaten, zelfs niet na een jaar ononderbroken modderig werken op de boerderij.

2.1.4 Multi-type composiet afdichtingssysteem

Standaardmontage maakt gebruik van NBR-rubberafdichtingen die passen bij conventionele hydraulische olie onder normale temperaturen. FKM-fluorrubberafdichtingen zijn een optionele upgrade voor hogetemperatuurapparatuur die werkt van -20 ℃ tot 180 ℃ en blokkeren interne en externe olielekkage volledig.

2.2 Inspectienorm voor fabriekslevering

Elke voltooide gelaste hydraulische cilinder met dubbele trekhaak moet vóór verzending een 1,5 keer overbelastingsdrukhoudtest gedurende 30 minuten en een volledige luchtdichtheidsinspectie doorstaan. We registreren testgegevens voor elke cilinder en kunnen een compleet druktestrapport verstrekken voor bulkbestellingen.

III. Brede toepassingsscenario's

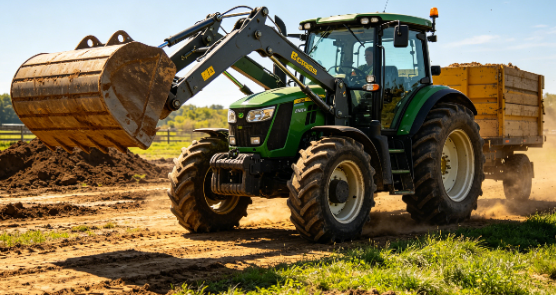

3.1 Matching van landbouwmachines

Onze gelaste hydraulische ram met gaffel wordt veel gebruikt op allerlei mobiele landbouwapparatuur. Het ontwerp met dubbele gaffelmontage zorgt voor een snelle installatie van de pinas zonder extra accessoires.

Belangrijkste bijpassende uitrusting: hefarm van tractor, hydraulische ram van de kloofmachine, hooibalenpers, kleine oogstmachine, landbouwhefaanhangwagen.

3.2 Matching van mini-bouwmachines

Compact gelaste cilinder met dubbele oren, geschikt voor kleine bouwmachines met beperkte installatieruimte, stabiele prestaties onder stof en trillingen op de bouwplaats.

Belangrijkste bijpassende uitrusting: extra ram van de minigraafmachine, kantelcilinder van de lader, kleine wals, betonhefmixer.

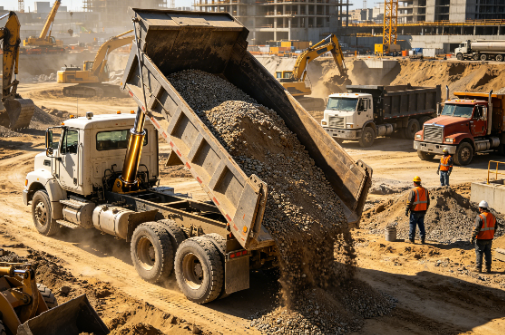

3.3 Matching van logistieke en transportapparatuur

De hoogdragende gelaste gaffelram is het reguliere vervangingsonderdeel voor logistieke hefvoertuigen en magazijnlaadapparatuur.

Belangrijkste bijpassende uitrusting: hydraulische cilinder van de dumptrailer, hefram van de sleepwagen, gelaste hydraulische cilinder van de dockleveller, schaarheftafelram.

3.4 Algemene afstemming van industriële maatwerkapparatuur

Op maat gemaakte gelaste dubbele gaffelcilinder kan worden aangepast volgens industriële apparatuurtekeningen, geschikt voor afvalverwerking, materiaalheffen en vervanging van apparatuuronderhoud.

Belangrijkste bijpassende uitrusting: afvalverdichter, materiaalhefmachine, kleine hydraulische pers, vervangende hydraulische ram voor aftermarket-reparatie.

IV. Volledige technische parameters

4.1 Standaard vaste specificaties

Inspectie-item	Standaardparameter
Boring maat	30 mm - 200 mm (1,2 inch - 8 inch)
Staafdiameter	20 mm-120 mm
Slaglengte	50 mm - 3000 mm
Nominale werkdruk	21MPa (3000PSI)
Standaard actietype	Dubbelwerkend
Standaard afdichtingsmateriaal	NBR-rubber
Oppervlaktebehandeling	Matzwarte roestwerende verf

4.2 Aangepaste optionele upgradeparameters

V. Fabriekskwalificatie, kwaliteitscontrole en exportverpakking

5.1 Gezaghebbende productiecertificeringen

Onze gehele productielijn voor hydraulische cilinders voldoet aan de ISO9001-certificering van het kwaliteitsmanagementsysteem, alle zware gelaste hydraulische producten voldoen aan de CE-industriële veiligheidsnorm. We kunnen een kopie van certificeringsdocumenten verstrekken voor de douane-inklaring van de klant en fabrieksaudit.

5.2 Compleet kwaliteitscontrolesysteem

We hebben een onafhankelijke inspectieworkshop voor grondstoffen, een inspectiestation voor de verwerking van halffabrikaten en een druktestkamer voor eindproducten opgezet. Alle ruwe stalen buizen, gesmede gaffels en afdichtingsonderdelen worden vóór productie gecontroleerd, defecte grondstoffen worden direct afgewezen om falen van het eindproduct te voorkomen.

5.3 Standaardverpakkingsschema exporteren

Elke gelaste hydraulische cilinder met dubbele gaffel wordt eerst gecoat met roestwerende olie en omwikkeld met plastic folie om zeewatercorrosie tijdens zeetransport te voorkomen. Vervolgens in een stevige houten exportkist met vaste schuimvulling gedaan om botsingen en vervorming bij langeafstandslogistiek te voorkomen.

VI. Veelgestelde vragen

Vraag 1: Kan ik een niet-standaard boring en slaggelaste dubbele gaffelcilinder aanpassen?

A1: Ja, ons technische team kan binnen 24 uur een exclusieve cilindermaat ontwerpen volgens uw uitrustingstekening.

Vraag 2: Wat is de maximale werkdruk van uw standaard gelaste gaffelram?

A2: De standaard nominale druk is 3000PSI (21MPa), een 35MPa hogedruk-opgewaardeerd model is beschikbaar voor mijnbouwapparatuur met zware belasting.

Vraag 3: Hoe lang is de garantieperiode van een gelaste hydraulische cilinder met dubbele gaffel?

A3: Wij bieden 12 maanden garantie onder normale, correcte werkomstandigheden. Schade veroorzaakt door onjuist gebruik valt niet onder de garantie.
