Berekeningen van knikken van hydraulische cilinders: waarom de slaglengte de nominale duwkracht overschrijft

● 2026-09-29 ● - ● Laat een bericht achter

I. Het gevaar: wanneer een cilinder van "3.000 psi" het begeeft bij 1.200 psi

 Een veel voorkomende en kostbare fout bij het hydraulisch ontwerp is het berekenen van de cilinderdrukkracht uitsluitend op basis van de hydraulische druk en het zuigeroppervlak:

                                                                           F = P × Apiston

Volgens deze eenvoudige formule zal een cilinder met een boring van 4 inch bij 3.000 psi duwen met een stuwkracht van ongeveer 37.700 lbs (167,7 kN). Als de cilinderslag slechts 12 inch is, kan de stang die belasting gemakkelijk aan.

Als u diezelfde cilinder echter uitbreidt tot een slag van 60 inch of 80 inch, zal het toepassen van diezelfde drukkracht van 37.700 lbs de zuigerstang vaak breken of permanent buigen als een tandenstoker – vaak wanneer de systeemdruk slechts 1.000 tot 1.500 psi heeft bereikt.

Deze catastrofale bezwijkwijze is geen breuk in de materiaaltreksterkte; het is een elastische kolomknik. Bij toepassingen met een lange slag heeft de structurele stabiliteit van de slanke zuigerstang volledig voorrang op de drukwaarde van de cilinder.

II. De natuurkunde vanHydraulische cilinderKnikken: de kolomtheorie van Euler

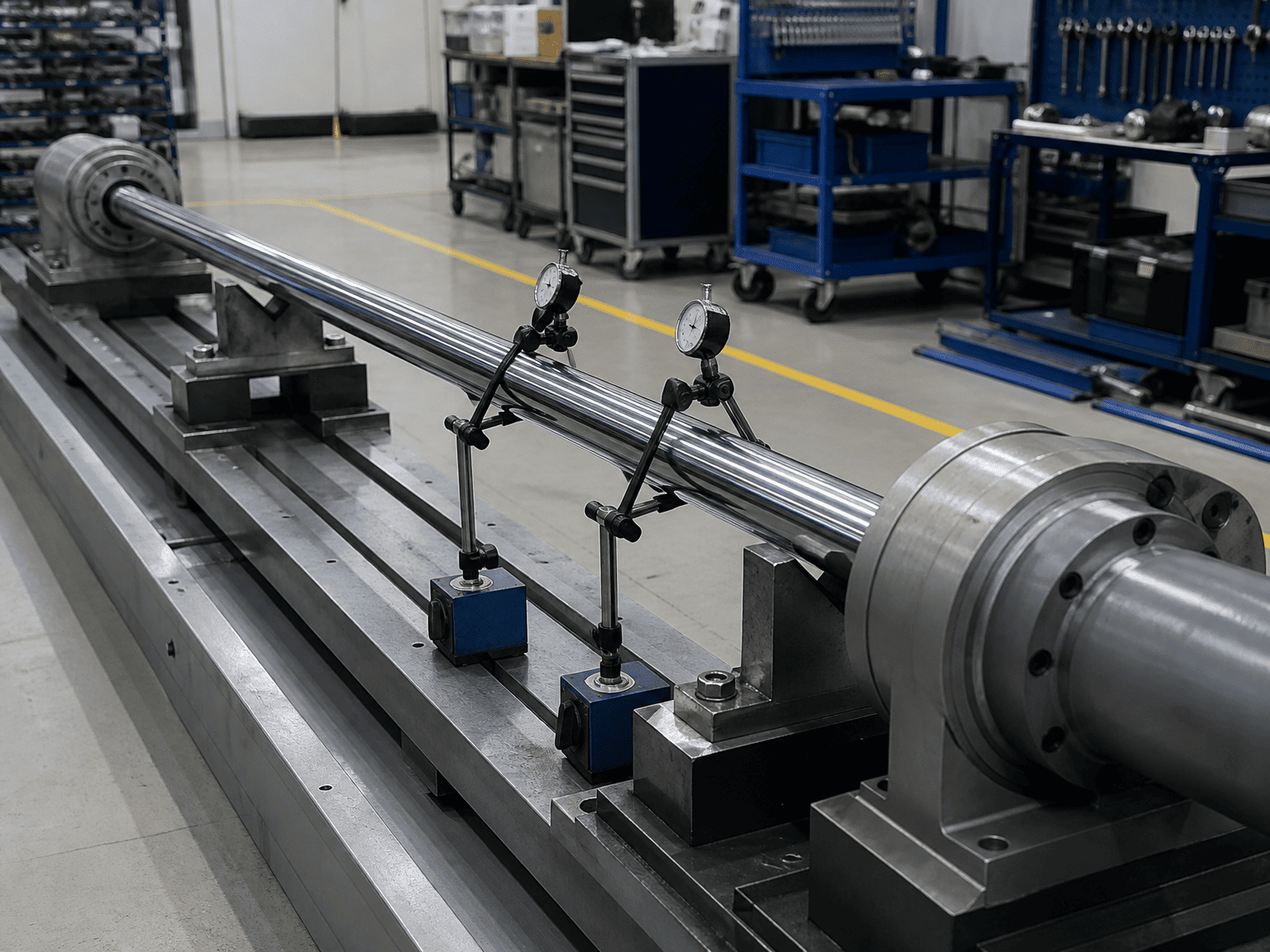

long stroke hydraulic cylinder piston rod straightness and column deflection dial indicator test

Wanneer eenhydraulische cilinderzich uitstrekt onder drukbelasting, gedraagt ​​het geheel zich als een lange, slanke structurele kolom. De maximale theoretische drukbelasting die een slanke kolom kan verdragen voordat laterale instabiliteit optreedt, wordt bepaald door de Critical Buckling Formula van Euler:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

Waar:

  • Fcr = Kritische Euler-knikbelasting (N of lbf)
  • E = Elasticiteitsmodulus van het staafmateriaal (voor typisch koolstof-/gelegeerd staal, E ≈ 200 tot 210 GPa of 29 × 10⁶ psi)
  • I = Traagheidsmoment van de doorsnede van de massieve ronde staaf (m⁴ of in⁴)
  • L = Totale verlengde installatieafstand tussen montagepunten (m of in)
  • K = Effectieve kolomlengtefactor gebaseerd op cilindermontageomstandigheden
  • Le = K · L = Effectieve kniklengte

III. Traagheidsmoment berekenen voor massieve staven:

Voor een massieve ronde zuigerstang met diameter dr:

                                                                            ik = π dr⁴ / 64

Merk op dat het traagheidsmoment afhangt van de vierde macht van de staafdiameter (dr⁴). Dit betekent dat een kleine toename van de staafdiameter een enorme toename van de knikweerstand veroorzaakt:

  • Het vergroten van een staafdiameter van 2,0 inch naar 2,5 inch (een toename van 25% in diameter) verhoogt de knikweerstand met 144% (2,44 ×).

IV. Berekening van de veilige werklast en aanbevolen veiligheidsfactoren

Bedien nooit eenhydraulische cilinderdicht bij de kritische kniklimiet Fcr. Bij gebruik in de echte wereldhydraulische cilinderservaar kleine excentriciteiten, kleine pinspeling, versnellingspieken en onvermijdelijke zijbelastingen.

De toegestane ontwerpstuwkracht Fallow moet een strenge veiligheidsfactor Sf omvatten:

                                                                           Braak = Fcr / Sf

Aanbevolen richtlijnen voor veiligheidsfactoren:

  • Stationaire industriële machines (schoon, geleid): minimaal Sf ≥ 2,5 tot 3,0
  • Algemene mobiele machines (dumptrailers, laders, afvalapparatuur): minimaal Sf ≥ 3,0 tot 3,5
  • Hoogrisico-/personeelsheffen (hoogwerkers, hoogwerkers, mobiele kranen): minimaal Sf ≥ 3,5 tot 4,5

V. Slenderness Ratio en de overgang naar de formule van Johnson

De formule van Euler gaat uit van puur elastische buiging en is alleen geldig voor slanke kolommen waarbij de slankheidsverhouding λ de kolomovergangsdrempel λc overschrijdt.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Waar rg = √I/A = dr / 4 de draaistraal is.

Voor typisch 1045 of 4140 chroomstaal is de overgangsdrempel λc ≈ 85 tot 105:

  • Als λ > λc (lange, slanke staven): gebruik de formule van Euler (falen door elastische instabiliteit).
  • Als λ ≤ λc (korte tot middellange staven): gebruik de parabolische formule van Johnson of de standaardvloeigrens (falen door drukvloei of inelastisch knikken).

VI. 4 Veel voorkomende OEM-technische vergissingen die verbogen staven veroorzaken

  1. Berekening van knik bij ingetrokken lengte in plaats van volledig uitgeschoven lengte:Het meest kwetsbare moment doet zich voor wanneer de hengel een slag van 100% heeft, waarbij L maximaal is.
  2. Horizontale doorzakking onder dood gewicht negeren:Bij lange horizontale cilinders (> 2 meter slag) zakt de zware verchroomde staaf enigszins door onder invloed van de zwaartekracht, waardoor een ingebouwde excentrische belasting ontstaat die het knikken versnelt.
  3. Ervan uitgaande dat pinbevestigingen wrijvingsloos blijven:Na verloop van tijd gaan verroeste of niet-ingevette draaipennen vastlopen, waardoor een draaipuntbevestiging verandert in een gedeeltelijk vergrendelde, door koppel belaste verbinding die buigmomenten veroorzaakt.
  4. Regeneratiecircuits verwaarlozen:Differentiële/regeneratiecircuits onderwerpen zowel de kap- als de stangzijde aan de volledige pompdruk, waarbij de volledige duwkracht van de kolom behouden blijft terwijl de structurele marge kleiner wordt.

VII. Wat u moet sturen bij het dimensioneren van cilinders met lange slag met HCIC

Om een ​​volledige knikverificatie en FEA-kolombeoordeling van HCIC-ingenieurs te krijgen, verstrekt u:

  1. Bedieningscilinderboring, slag en maximale hydraulische ontlastingsdruk
  2. Geometrie van de machinemontage en tekening van de draaibeugel (ter bevestiging van de K-factor)
  3. Montagerichting (horizontaal, verticaal omhoog/omlaag duwen of hoekige boog)
  4. Externe geleidingsbeperkingen (vrije ongeleide belasting vs. precisie lineaire schuifrails)
  5. Inschakelduur, bedrijfscyclussnelheden en omgevingsomstandigheden

VIII. Werk samen met HCIC voor heavy-duty engineering en aangepaste cilinders

HCIC biedt gecertificeerde waterbouwkunde, 3D CAD-modellering en cilinderproductie op maat voor zwaar mobiel en industrieel materieel over de hele wereld.
