Cavitatie en beluchting van hydraulische cilinders: Forensische workshop over negatieve druk en putjes in zuigers

I. Het symptoom: wanneer er sprake is van een gladheidHydraulische cilinderWordt sponzig en schreeuwt

Weinig dingen frustreren een onderhoudsploeg van zwaar materieel meer dan een giek- of dumpcilinder die plotseling begint te klapperen, beweegt met een grillige sponsachtige vertraging en een luid ratelend geluid maakt als een handvol knikkers die door de stalen buizen tuimelen.

Wanneer monteurs de cilinder afbreken, verwachten ze vuile olie of een gescheurde afdichting aan te treffen. In plaats daarvan vinden ze het massieve stalen oppervlak van de zuigerkroon en de binnenlippen van de oliepoorten bezaaid met ruwe, matte kraters die eruitzien alsof ze zijn beschoten met miniatuurhagel.

Dit is geen schurende deeltjesslijtage. Het zijn cavitatie en beluchting van hydraulische cilinders – twee nauw verwante maar fundamenteel verschillende vloeistofverschijnselen die precisiemetalen oppervlakken vernietigen, elastomeerafdichtingen koken en de veiligheid van de machine in gevaar brengen.

II. Cavitatie versus beluchting: het echte verschil begrijpen

In veldservicerapporten worden cavitatie en beluchting vaak op één hoop gegooid onder het algemene label 'lucht in de leidingen'. Begrijpen hoe elk gebeurt, is essentieel voor het oplossen van de ware oorzaak:

2.1 Dampcavitatie (koken onder negatieve druk)

Cavitatie treedt op wanneer de vraag naar olie aan één kant van de olie stijgthydraulische cilinderDe zuiger is sneller dan de snelheid waarmee olie fysiek kan binnendringen.

• Wanneer de lokale druk onder de dampdruk van de hydraulische olie daalt, kookt de vloeistof letterlijk bij omgevingstemperatuur, waardoor miljoenen kleine microscopisch kleine dampbelletjes ontstaan.
• Terwijl deze dampholten vanuit de lagedrukzone in hogedrukolie terechtkomen, imploderen ze in nanoseconden.
• Elke micro-implosie genereert geconcentreerde microjets van vloeistof die zich met supersonische snelheden verplaatsen en omliggende metalen oppervlakken raken met plaatselijke impactkrachten van meer dan tienduizenden ponden per vierkante inch. Dit fysieke hamereffect vermoeit het metaal totdat microvlokken loskomen van het oppervlak.

 2.2 Beluchting (mechanische luchtinname)

Beluchting is de verontreiniging van hydraulische olie met vrije atmosferische lucht die vanuit de buitenomgeving in het circuit wordt getrokken.

• Lucht komt binnen via lekkende aanzuigslangklemmen, beschadigde asafdichtingen op de hoofdpomp, losse pijpfittingen, lage vloeistofniveaus in het reservoir of turbulente tankretourleidingen die boven het vloeistofoppervlak dumpen.
• In tegenstelling tot dampbellen stort vrije lucht niet onmiddellijk in; het vormt een melkachtige, schuimige emulsie die relatief onsamendrukbare hydraulische vloeistof verandert in een zachte, veerkrachtige pneumatische veer.

III. 4 waarschuwingssignalen om in het veld te herkennen

IV. Waar de schade optreedt in de cilinder

Wanneer vloeistofkrachtsystemen lijden aan chronische cavitatie en beluchting, concentreert de fysieke schade zich in specifieke hogesnelheidszones:

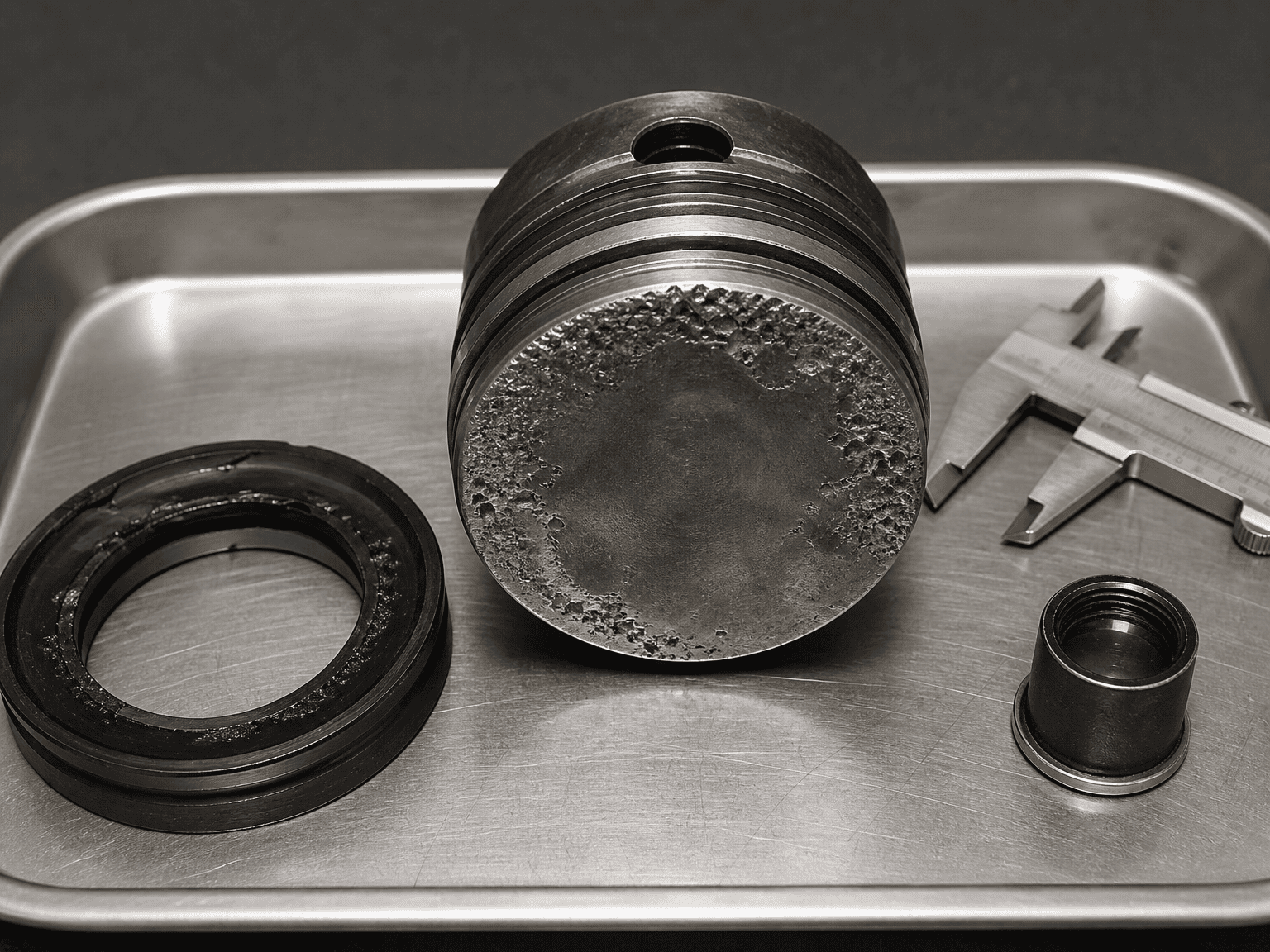

4.1 Zuigerkroon gezichten:Het platte ronde oppervlak van de zuiger vertoont clusters van diepe, matte microputjes waar instortende dampholten herhaaldelijk het basismetaal troffen.

4.2 Interne openingen van oliehavens:Scherpe rechthoekige overgangen waar hydraulische olie de cilindercilinder binnendringt, hebben te lijden onder ernstige randerosie en afronding.

4.3 Zuigerstangafdichtingen en slijtringen:Meegevoerde luchtbellen ondergaan een snelle adiabatische compressie, waardoor plaatselijke hittepieken ontstaan ​​die de flexibele polyurethaan afdichtingslippen verschroeien, glaceren en veranderen in broze, houtskoolachtige vlokken.

4.4 Cilindervat geslepen wanden:Bij de uitersten van de slag verwijderen microjets de beschermende smeeroliefilm, waardoor directe metaal-op-metaal-slijtage tussen de zuigergeleidingsbanden en de gepolijste buisboring mogelijk wordt.

V. De vier belangrijkste bedieningstriggers op mobiele en industriële apparatuur

5.1 Overschrijdende zwaartekrachtbelastingen (de op hol geslagen cilinder)

Wanneer een zware giek van een graafmachine, een kipwagen of een vorkhefmast onder zijn eigen gewicht snel naar beneden zakt, trekt de zwaartekracht de cilinderstang sneller naar beneden dan de hydraulische pomp olie aan de kant van de dop kan leveren. De cilinder wordt een gigantische injectiespuit, waardoor een intens intern vacuüm ontstaat dat de binnenkomende oliestroom laat koken.

5.2 Startups in de koude winterochtend

Dikke, hoogviskeuze koude hydraulische olie heeft moeite om door smalle zuigzeven en lange toevoerslangen te stromen. Wanneer een machinist de motor onmiddellijk na het starten op vol gas draait, verhongert de pomp, trekt een zwaar vacuüm en stuurt een stroom caviterende vloeistof rechtstreeks naar de actuatoren.

5.3 Verstopte ontluchtingsdoppen van het reservoir

Naarmate cilinders met een lange slag uitschuiven, daalt het vloeistofniveau in de hydraulische tank aanzienlijk. Als de ontluchtingsdop van de tank bedekt is met modder, stof of ijs, kan er geen atmosferische lucht binnendringen om het volume gelijk te maken. Er ontstaat een gedeeltelijk vacuüm in de tank, waardoor de zuigleiding van de pomp verstikt raakt.

5.4 Slecht geplaatste tankschotten en retourleidingen

Als de retourolie als een waterval boven het vloeistofniveau in het reservoir stort, wordt er lucht in de olie geslagen. Zonder adequate tankschotten om luchtbellen naar de oppervlakte te laten stijgen en te laten ontsnappen, zuigt de pomp dit schuimige mengsel onmiddellijk terug in de cilinders.

VI. Oplossingen op circuitniveau om cavitatie en beluchting te elimineren

Het oplossen van cilindercavitatie vereist het aanpakken van de circuitdynamiek die het mogelijk maakt dat negatieve druk ontstaat:

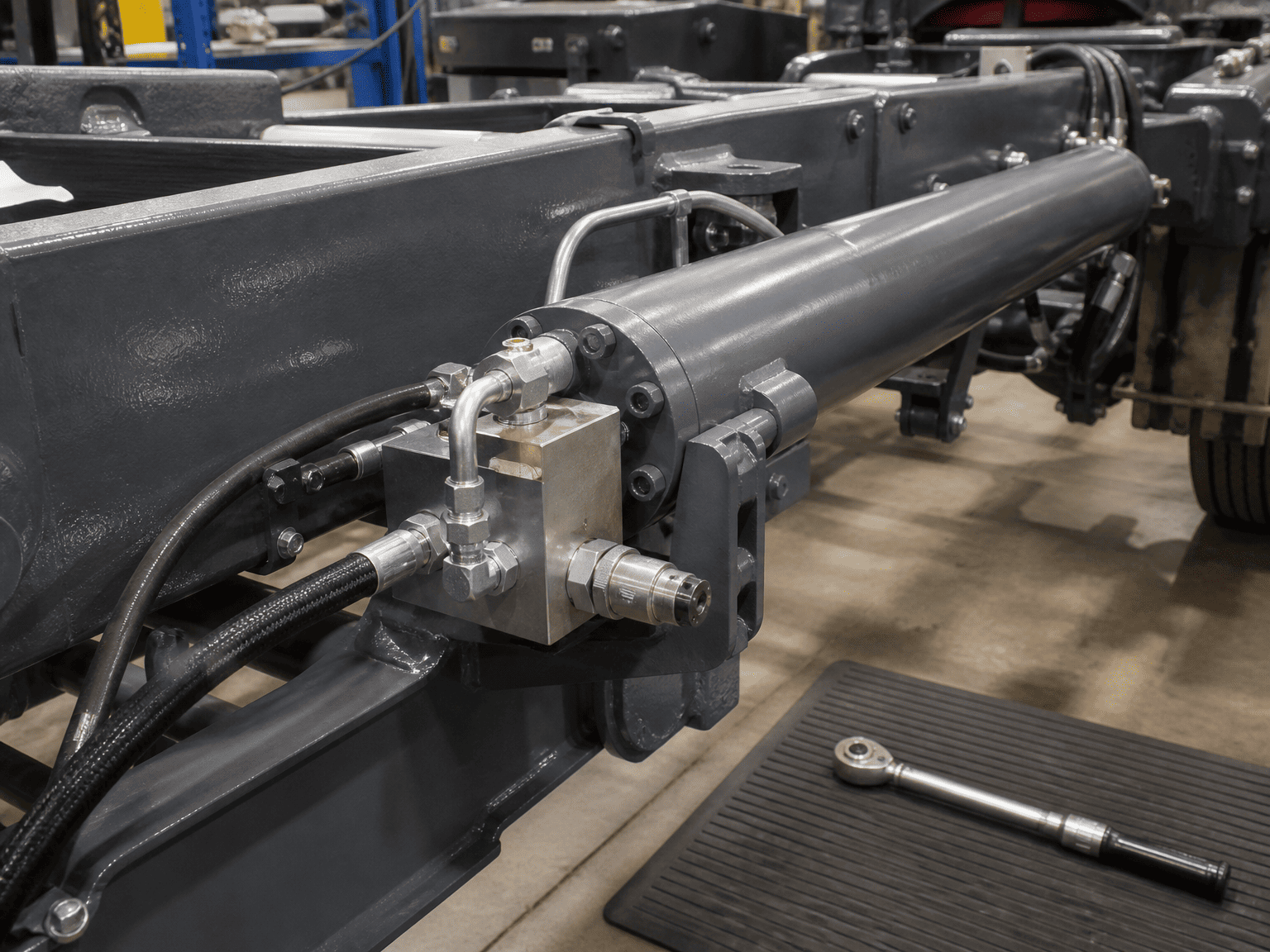

• Installeer anti-cavitatie-make-up-terugslagkleppen: Op circuits met snel bewegende of overlopende belastingen kunt u een speciale anti-cavitatie-terugslagklep tussen de cilinderwerkpoort en de tankleiding plaatsen. Als de cilinderverlenging meer olie vraagt ​​dan de pomp levert, gaat de terugslagklep vrij open, waardoor de tankolie het vacuüm kan opvullen.
• Contragewichtkleppen (overcenter) van de juiste maat: Tegengewichtkleppen creëren een gecontroleerde tegendruk aan de retourzijde van de cilinder, waardoor wordt voorkomen dat de zwaartekracht met de last wegloopt en ervoor wordt gezorgd dat de positieve druk gedurende de volledige slag wordt gehandhaafd.
• Handhaaf de minimale afmetingen van de zuigleidingen: Zorg ervoor dat de zuigleidingen van de pompen te groot, kort en recht zijn en geschikt zijn voor continu vacuümgebruik zonder dat ze intern bezwijken.
• Zorg voor voldoende ontluchtingstijd van het reservoir: Zorg ervoor dat de olietank zo groot is dat de vloeistof tussen de cycli een aantal minuten ongestoord blijft, waardoor opgeloste microbellen op natuurlijke wijze naar buiten kunnen drijven.

VII. Velddiagnosechecklist voor onderhoudspersoneel

Voordat u een luidruchtige of beschadigde cilinder vervangt:

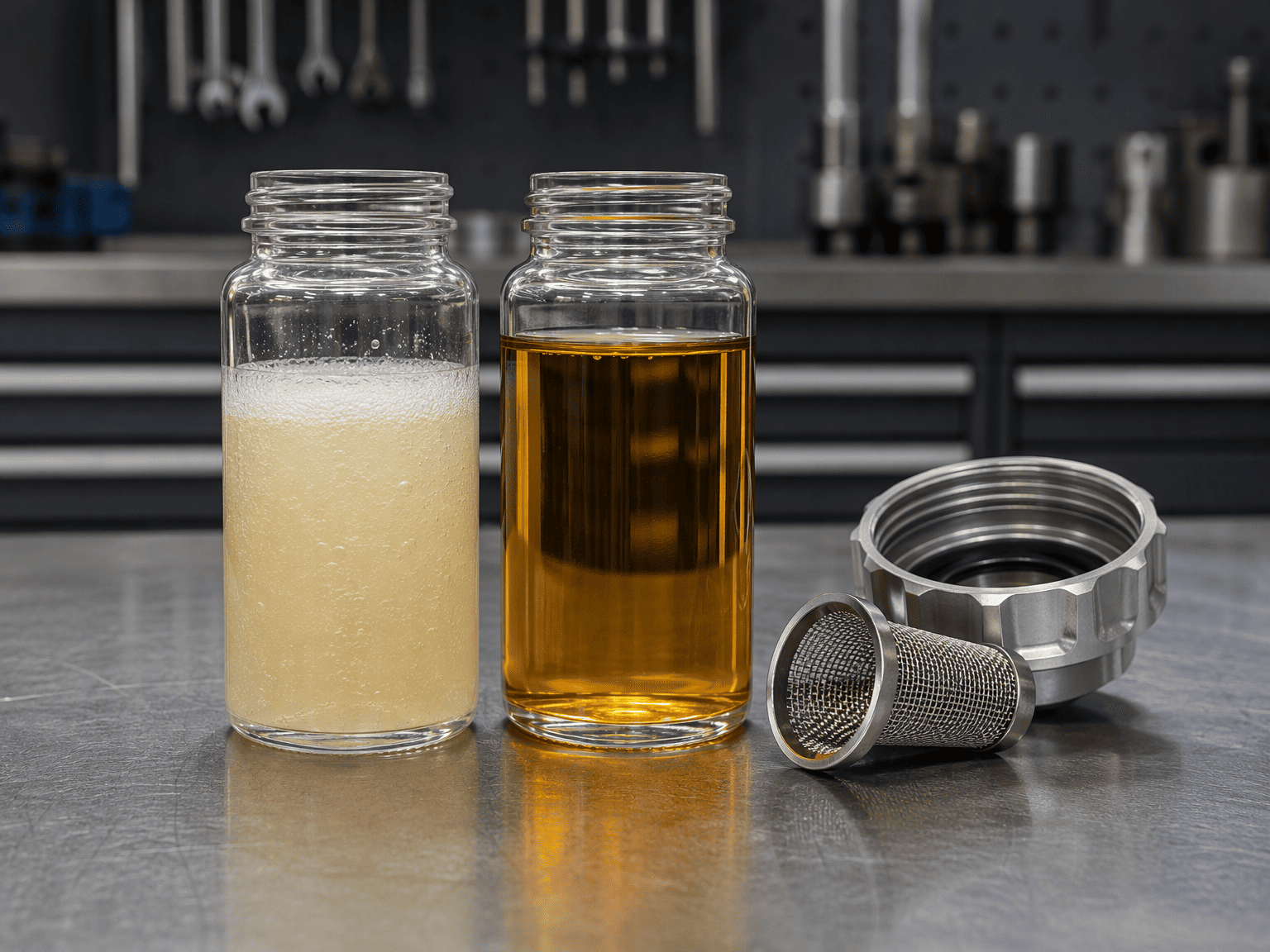

• Inspecteer het oliekijkglas: is de vloeistof melkachtig, troebel of bedekt met stabiel schuim?
• Controleer de ontluchtingsdoppen van het reservoir op verstopping door stof of bevroren vocht.
• Inspecteer de zuigslangklemmen en fittingen van de pomp op losse verbindingen die onder vacuüm lucht kunnen aanzuigen.
• Controleer of de retourleidingen ruim onder het minimale oliepeil in de tank leeglopen.
• Test de instellingen van de tegengewichtkleppiloot om er zeker van te zijn dat de cilinder niet sneller kan dalen dan de pompcapaciteit.
• Inspecteer het cilinderzuigervlak en de poortopeningen met een endoscoop op karakteristieke matte cavitatieputjes.

VIII. Technische grens en diagnostische disclaimer

Deze gids schetst standaard mechanische diagnostische indicatoren en best practices voor hydraulische circuits. Complexe meerassige machines, lastafhankelijke circuits met variabele cilinderinhoud en hydrostatische aandrijvingen met gesloten lus vereisen circuitspecifieke transiënte drukregistratie en vloeistofanalyse om de hoofdoorzaken te isoleren.*
