Oog- en busfout van montagepen van hydraulische cilinder: forensische analyse van vreten, vreten en ovaliteit

I. De realiteit van cilinderbevestigingen onder hoge spanning

Wanneerhydraulische cilindersAls dit niet lukt, kijken veldtechnici instinctief in de loop en controleren ze de zuigerafdichtingen, het chroom van de stang en de ruitenwisserringen. Toch wordt bij zware mobiele machines, zoals graafmachines, mijnbouwschoppen, afvalverpakkers en gelede wielladers, tot 40% van de ongeplande cilindervervangingen veroorzaakt door catastrofaal mechanisch falen op de scharnierpunten van de montage: het staafoog, de basisgaffel of de tappenboringen.

Een bevroren, vergalde of ovale draaipen vergrendelt de scharnierpunten, veroorzaakt ernstige laterale buigmomenten over de zuigerstang en versnelt het lekken van de koppakking. Deze technische gids beschrijft de basismechanismen van pin-eye-slijtage, forensische diagnostiek om onderscheid te maken tussen vreten en wrijvingscorrosie, en metallurgische maatstaven voor het selecteren van heavy-duty bussen en pennen van geharde legeringen.

---

II. 3 Fatale Pivot Failure-modi uitgelegd

2.1 Kwetsen van lijm (koudlassen van metaal op metaal)

Wanneer een graafmachinebakhydraulische cilinderbreekt door dichte klei of gesteente, de contactdruk over de pen en de bus overschrijdt gemakkelijk 80 tot 100 MPa (11.600 tot 14.500 psi). Als de smeervetfilm kapot gaat, raken de microscopische oppervlakteoneffenheden van de stalen pen en het oog van de stalen staaf elkaar rechtstreeks. Wrijving genereert onmiddellijk plaatselijke hitte van meer dan 800°C, waardoor microlassen worden gevormd en stukken moedermetaal worden afgescheurd. Binnen enkele uren grijpt de pin vast in de gaffel.

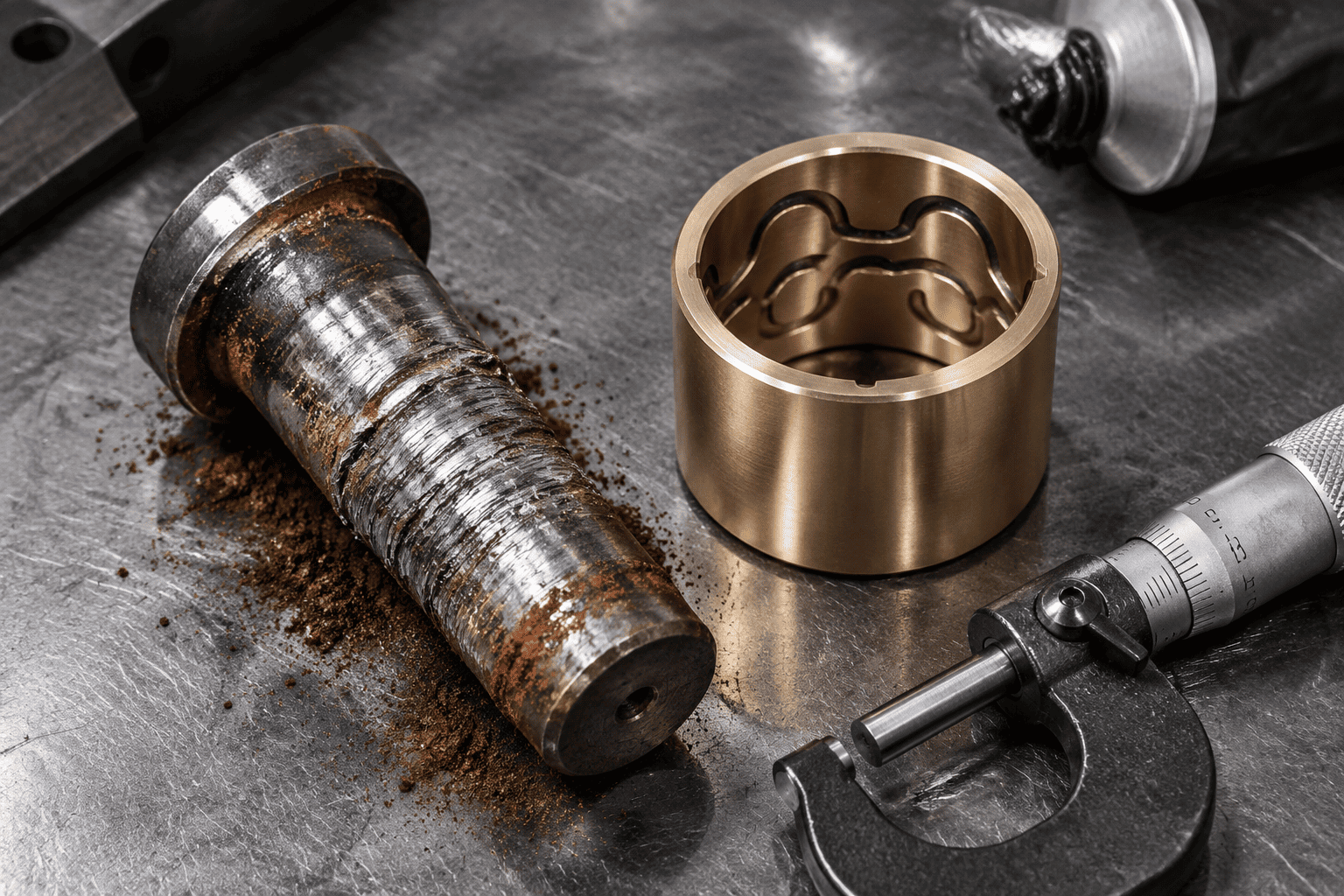

2.2 Fretting Corrosie (het rode poederdilemma)

In hoogfrequente trilapparatuur zoals wegmaaiborden en hydraulische hamers ondergaat de scharnierpen kleine hoekige microbewegingen (minder dan 50 micron) onder continue belasting. Deze microwrijving veegt vet weg en verpulvert microscopisch kleine staaldeeltjes. Terwijl deze vers geschoren staaldeeltjes in de lucht oxideren, vormen ze hard ijzeroxide (Fe₂O₃), waardoor een schurende rode polijstrouge ontstaat die het speldenoog overmaat slijpt.

2.3 Ovalisatie van de oogboring en scheuren door vermoeidheid

Bij uit één stuk gesmede stangogen en gelaste basisplaten zorgt het voortdurende gerichte hameren ervoor dat de ronde penboring permanent meegeeft in een langwerpige ellips. Zodra de speling groter wordt dan 0,8 mm (0,030"), worden de dynamische schokbelastingen exponentieel versterkt, waardoor uiteindelijk hoepelmoeheidsscheuren ontstaan ​​bij de spanningsconcentratiehoeken van het oog op 3 uur en 9 uur.

---

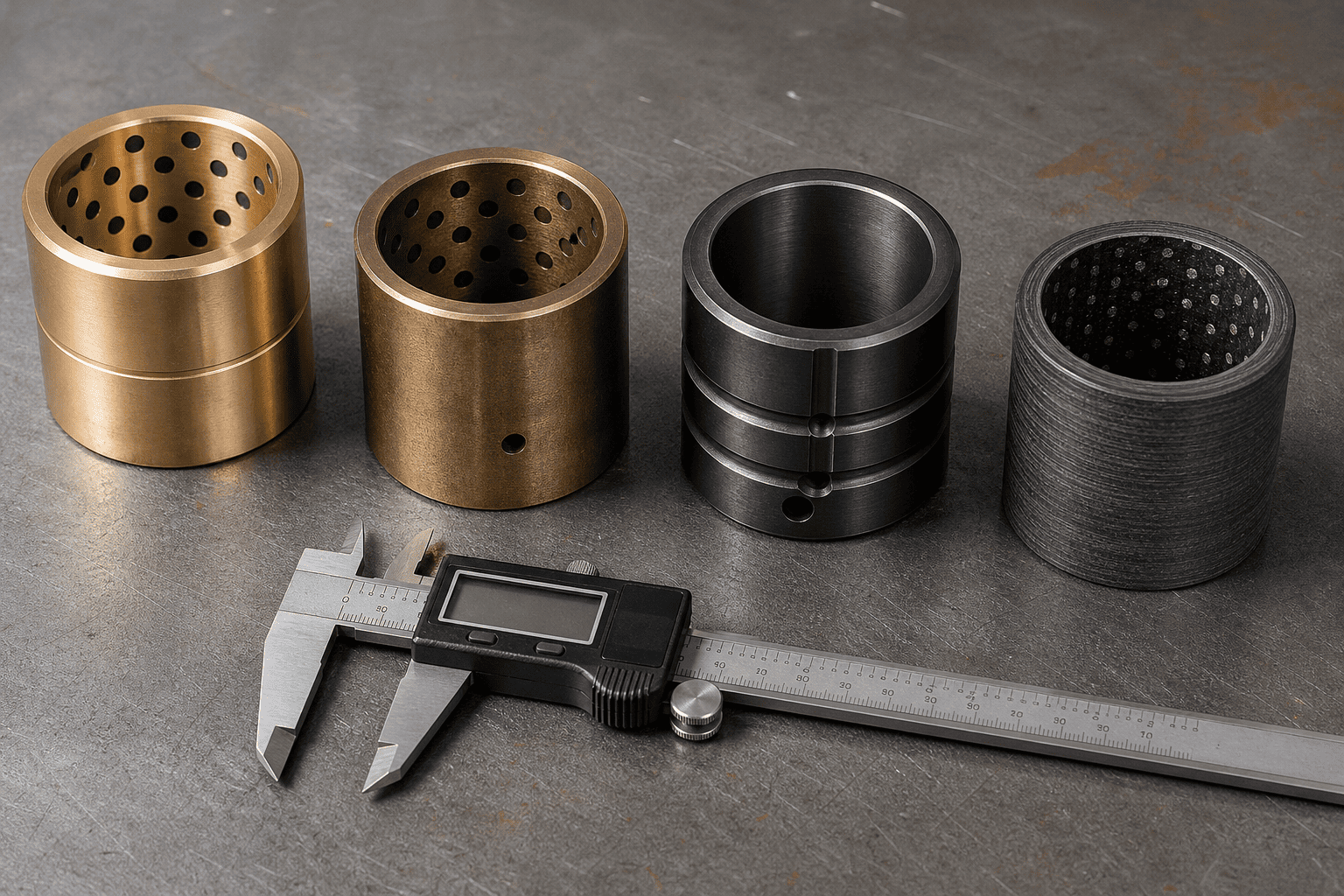

III. Keuzegids voor bussen: Brons versus gehard staal versus zelfsmerende composiet

Het kiezen van de juiste busarchitectuur is het verschil tussen 1.000 uur en 10.000 uur probleemloze levensduur van het draaipunt:

---

IV. Vetgroefgeometrie: figuur 8 versus spiraalverdeling

1. Standaard rechte smeergaten falen vanwege oscillatiehydraulische cilinderpinnen draaien slechts 30 tot 60 graden en voltooien nooit een volledige rotatie van 360 graden. Als gevolg hiervan migreert het vet dat door een enkel middengat wordt geïnjecteerd nooit naar de belaste zijde van de pen.
2. Om een ​​continue hydrostatische smering over gedeeltelijk roterende draaipunten te garanderen:
3. Figuur 8 Continu lusgroeven: de absolute gouden standaard voor zware mobiele cilinders. Terwijl het vet wordt geïnjecteerd, verdeelt de continue gekruiste lus vers extreme-druk (EP) molybdeenvet over de gehele breedte van de hogedrukcontactzone.
4. Dubbele cirkelvormige eindgroeven met verbindingskanalen: vangen een actief vetreservoir op aan beide uiteinden van de bus, waardoor het binnendringen van modderig water, strooizout en schurend silicastof wordt voorkomen.

---

V. Draaipinmetallurgie: waarom oppervlaktehardheid niet onderhandelbaar is

Installeer nooit een ongeharde, in de handel verkrijgbare pen van 1045 koolstofstaal in een gaffel van een zware cilinder. Standaard 1045 heeft een oppervlaktehardheid van slechts 18 tot 22 HRC; het zal binnen enkele weken vervormen en aanvreten tegen een bus van mangaanbrons of gehard staal.

---

VI. HCIC technische specificaties voor draaipennen:

Basiskernmateriaal: 4140 chroom-molybdeen of 8620 nikkel-chroom gelegeerd staal, gehard en getemperd voor kernsterkte (28–32 HRC) om extreme buigschokken te absorberen zonder te breken.

Oppervlakteverharding: inductiegehard of diep gecarbureerd tot 58 tot 62 HRC tot een minimale diepte van 1,5 mm (0,060").

Oppervlakteafwerking: nauwkeurig geslepen en gepolijst tot Ra ≤ 0,2 μm (8 micro-inch). . In corrosieve zee-, strooizout- of kunstmestomgevingen dient u een 25-micron hardverchroomde toplaag of QPQ-vloeibaarnitrerende toplaag over de geharde behuizing aan te brengen.

---

VII. 4 onderhoudsregels ter plaatse om draaifouten te voorkomen

1. Mandaat Extreme-Pressure (EP-2) vet met 3% tot 5% molybdeendisulfide (MoS₂ ): Standaard multifunctioneel lithiumvet spoelt weg onder zware schokbelastingen. Molybdeen hechten zich fysiek aan de oneffenheden van het staal en zorgen zo voor een solide droge smering, zelfs als de vetfilms eruit worden geperst.
2. Meet de oogafstand elke 500 bedrijfsuren: Gebruik telescopische binnenmeters om de speling tussen pen en bus te controleren. Als de totale diametrale speling groter is dan 0,5 mm (0,020"), vervang dan de opofferingsbus onmiddellijk voordat de oogboring van de ouderstang ovaliseert.
3. Las nooit rechtstreeks op een vergalde pin: Als een pin vast komt te zitten in een oog, gebruik dan hydraulische trekrammen of inductieve verwarmingskragen om deze eruit te trekken. Bij het branden of hameren van paddenstoelen eindigt de pin, waardoor de precisie-ouderboring onherstelbaar wordt uitgehold.
4. Inspecteer de groeven van de borgpen en borgring: Controleer of de drukringen en de zware spiraalvormige borgringen intact zijn om te voorkomen dat de axiale pen tijdens het gebruik van de machine naar buiten loopt.

---

VIII. Technisch advies en vervangingsinkoop voor zwaar werk

Heeft u last van aanhoudende speldenprikken, rammelende draaipunten of krakende gaffeloren in uw machinepark?

Neem contact op met de gespecialiseerde engineeringgroep van HCIC. Wij produceren op maat gemaakte cilinders voor zwaar gebruik, uitgerust met mangaanbrons, geharde legering of zelfsmerende composietbussen, gecombineerd met gecertificeerde 58–62 HRC inductiegeharde pennen die zijn ontworpen voor betrouwbaarheid zonder downtime.
