Afmetingen van hydraulische cilinderpoorten en lijnsnelheid: hoe u drukval en stroomstikking kunt beheersen in circuits met een hoog debiet

● 2026-10-13 ● - ● Laat een bericht achter

I. Direct overzicht: waarom kleine havens een tekort hebben aan actuatoren met een hoog debiet

Wanneer eenhydraulische cilinderde ontworpen cyclussnelheid niet bereikt of na dertig minuten werking gloeiend heet wordt, geven ingenieurs vaak de schuld aan de hydraulische pomp of de directionele regelklep. In de werkplaats is de oorzaak echter vaak veel eenvoudiger: de cilinderpoorten en de onderling verbonden leidingen zijn ernstig te klein voor het vereiste debiet.

Vloeistof die door een beperkte poortopening wordt geperst, gedraagt ​​zich als water dat door een dichtgeknepen tuinslang wordt geblazen. De snelheid schiet omhoog, de laminaire stroming stort in tot gewelddadige turbulentie en er ontwikkelen zich enorme drukdalingen in de havenmond. Deze beperking zet waardevol hydraulisch vermogen direct om in vernietigende hitte, vertraagt ​​snelle uitschuifbewegingen en kan zelfs leiden tot gelokaliseerde cavitatie of tegendrukafdichting tijdens snelle terugtrekking door de zwaartekracht.

Om de juiste poortafmetingen te krijgen, gaat het niet alleen om het matchen van de draadtap die zich in de gereedschapsbak bevindt. Het vereist een evenwichtige vloeistofsnelheid over elke productielijn om een ​​stille, energiezuinige en lekvrije stroomtoevoer te garanderen.


II. Aanbevolen vloeistofsnelheidslimieten voor hydraulische circuits

De vloeistofsnelheid bepaalt of olie soepel in parallelle stroomlijnen stroomt (laminaire stroming) of hevig karnt met hoge wrijvingsweerstand (turbulente stroming). Bouwers van industriële en mobiele apparatuur volgen strikte snelheidsrichtlijnen voor verschillende circuittakken:

Circuittak/lijntype Aanbevolen snelheid (m/s) Aanbevolen snelheid (ft/s)
Pompzuigleidingen 0,5 tot 1,2 m/s 2,0 tot 4,0 ft/s
Retourleidingen (lage druk) 1,5 tot 2,5 m/s 5,0 tot 8,0 ft/s
Continue drukleidingen 3,0 tot 5,0 m/s 10,0 tot 16,0 ft/s
Onderbroken lijnen met hoog debiet Tot 6,0 m/s Tot 20,0 ft/s (korte dienst)
Cilinderpoortkeel 3,5 tot 5,5 m/s 12,0 tot 18,0 ft/s


III. De intensiveringsval van de retourlijn

Inenkelvoudige dubbelwerkende cilinders, wordt de olie die het uiteinde van de dop verlaat tijdens de terugtrekkingsstroom vermenigvuldigd met de oppervlakteverhouding (vaak 1,5:1 tot 2:1). Als een pomp 30 GPM in de staafholte levert, stroomt **45 tot 60 GPM uit de poort aan het uiteinde van de dop. Als de doppoort alleen geschikt was voor een toevoersnelheid van 30 GPM, kunnen de retourlijnsnelheden hoger zijn dan 25 ft/s, waardoor een enorme tegendruk ontstaat die de terugtrekslag bestrijdt en het hele systeem oververhit.


IV. Selectiematrix voor poortafmetingen: stroomsnelheid versus poortschroefdraadgrootte

Gebruik het volgende overzichtsschema om de minimaal aanbevolen cilinderpoortgrootte te selecteren op basis van de momentane piekstroom die de poort binnenkomt of verlaat:

Stroomsnelheid (GPM) Stroomsnelheid (l/min) SAE rechte draadO-ring Boss (ORB) SAE-flens met 4 bouten (code 61 / code 62)
1 tot 5 GPM 4 tot 19 l/min SAE #4 (16-07-20) Niet van toepassing
5 tot 12 GPM 19 tot 45 l/min SAE #6 (16-09-18) Niet van toepassing
12 tot 22 GPM 45 tot 83 l/min SAE #8 (3/4-16) 1/2" Code 61 Flens
22 tot 38 GPM 83 tot 144 l/min SAE #10 (7/8-14) 3/4" Code 61 Flens
38 tot 55 GPM 144 tot 208 l/min SAE #12 (1-1/16-12) 1" Code 61 Flens
55 tot 90 GPM 208 tot 340 l/min SAE #16 (1-5/16-12) 1-1/4" Codering 61/62
90 tot 150 GPM 340 tot 568 l/min SAE #20 (1-5/8-12) 1-1/2" Codering 61/62
150+ GPM 568+ l/min Aangepast spruitstukblok 2" tot 3" Code 62

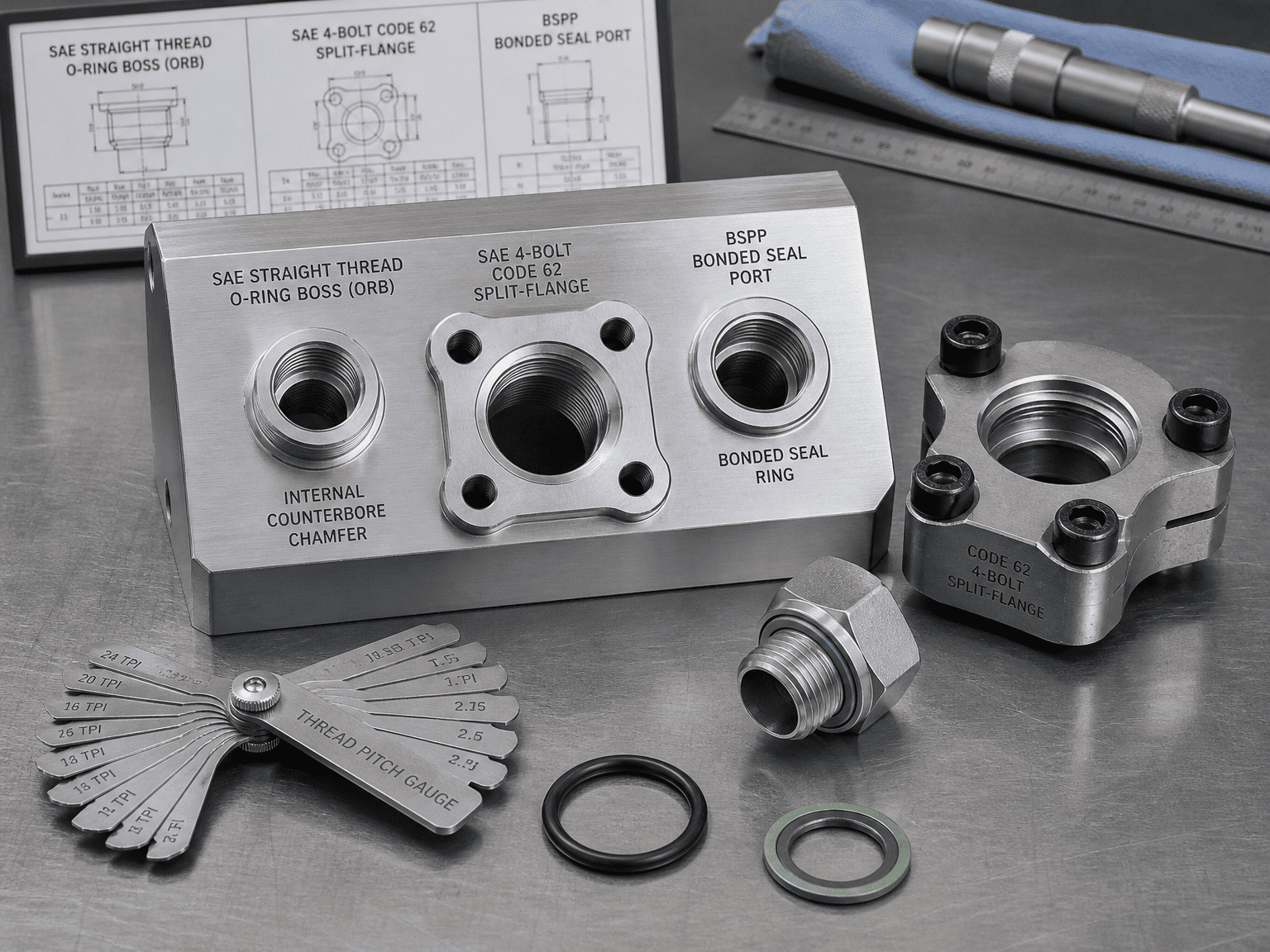

V. Vergelijking van poortverbindingsstijlen: betrouwbaarheid van afdichtingen en drukwaarden

[SAE ORB (O-ringbaas)]   ===> Radiale elastomere afdichting zonder lekkage; bij voorkeur tot 5.000 psi

[ SAE-flens met 4 bouten]           ===> Bestand tegen zware schokken en trillingen; het beste voor >1" high-flow-poorten

[BSPP (G-draad)]            ===> Gelijmde afdichtring, plat oppervlak; mondiale ISO-norm buiten Noord-Amerika

[ NPTF (conische buis)]       ===> Metaal-op-metaal wiggen; gevoelig voor spanningsscheuren en hogedruklekken

hydraulic cylinders

5.1 SAE O-ring Boss met rechte draad (SAE J1926 / ISO 11926-1)

Hoe het afdicht: Rechte parallelle UN/UNF-draden zorgen voor mechanische klemkracht, terwijl een elastomere O-ring in een intern machinaal bewerkte afschuining zit.

Waarom OEM's er de voorkeur aan geven: het elimineert het risico van te strak aandraaien van scheuren, maakt een verstelbare 90 graden elleboogoriëntatie mogelijk met borgmoeren en houdt op betrouwbare wijze druk tot 5.000 psi (345 bar) vast zonder te huilen.

5.2 SAE-flens met 4 bouten (code 61 / code 62, SAE J518 / ISO 6162)

Hoe het afdicht: Een zware gespleten flens of vaste flens klemt een platte flenskop met daarin een O-ring direct tegen dehydraulische cilinderbehuizing met vier bouten van hoge treksterkte klasse 8.

Beste toepassingen: essentieel voor havengroottes van 1 inch en groter op zware mijnbouwgraafmachines, schrootpersen met een groot tonnage en mobiele kranen. Het is bestand tegen intense mechanische lijnpulsen en maakt compacte lijnaansluitingen mogelijk zonder interferentie van sleutelzwaaien.

5.3 BSPP (Britse standaard parallelle pijp / ISO 1179-1)

Hoe het afdicht: Parallelle schroefdraden met een elastomeer gebonden afdichtring (Dowty-ring) of vastgehouden O-ring tegen een vlak oppervlak met een vlekkerig oppervlak.

Beste toepassingen: De dominante internationale standaard voor Europese, Aziatische en exportcommerciële apparatuur, die een betrouwbare lekvrije afdichting biedt, gelijkwaardig aan SAE ORB.

5.4 Waarom de moderne hydrauliek NPTF conische pijpdraden vermijdt

De faalwijze: taps toelopende pijpdraden zijn afhankelijk van metaalvervorming langs de schroefdraadflank. Onder thermische uitzetting, drukstoten en trillingen spoelt de dope uit de pijp weg, waardoor lekkages ontstaan. Als de taps toelopende fittingen te vast worden aangedraaid, wordt de bakboordnaaf naar buiten geklemd, waardoor gelaste cilindereindkappen vaak splijten.


VI. 3 cruciale ontwerpfouten die een verborgen drukval veroorzaken

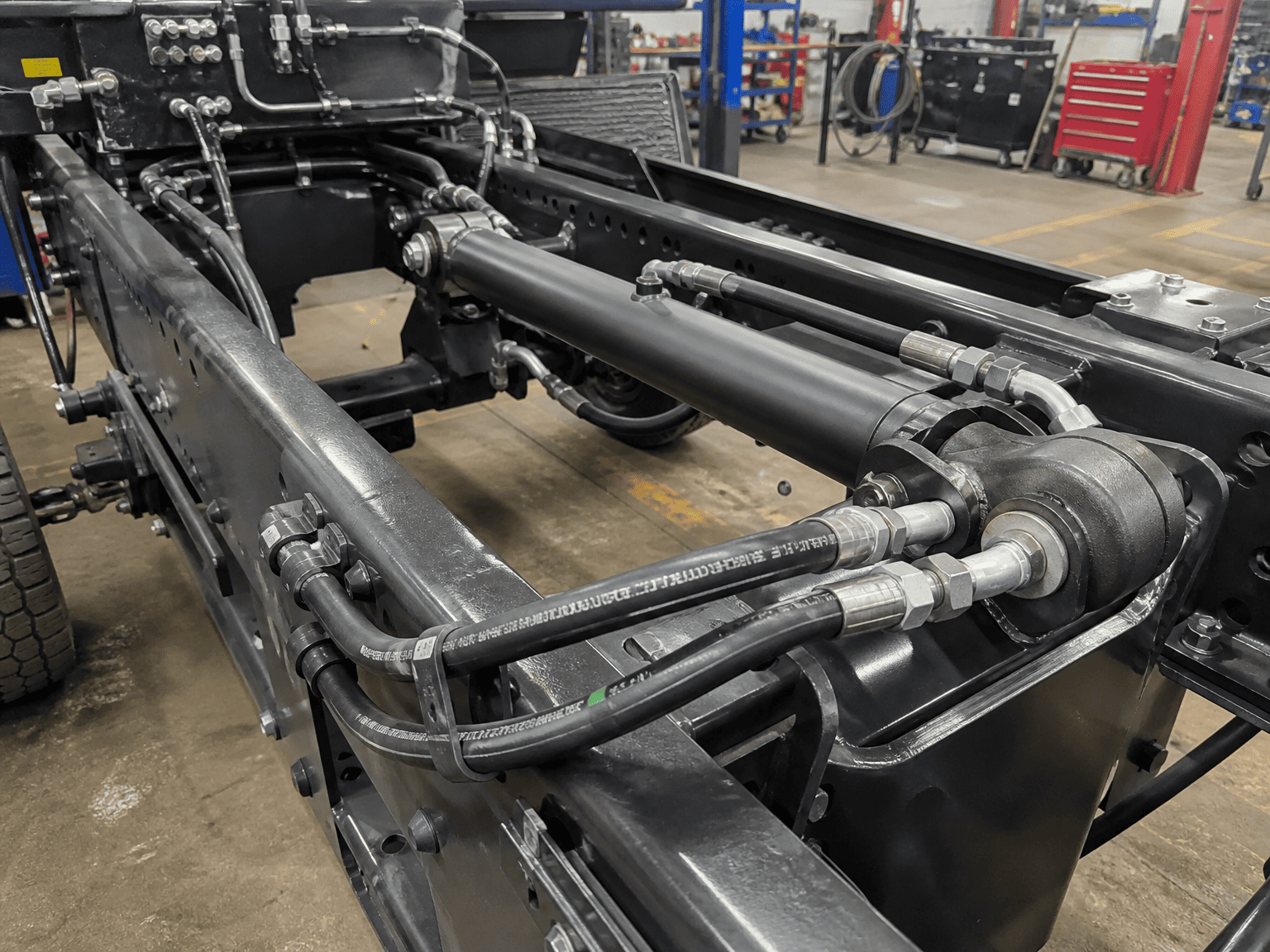

custom hydraulic cylinder

Zelfs als de schroefdraadgrootte van uw poort overeenkomt met het stroomschema, kunnen interne geometriefouten uw cilinder nog steeds smoren:

  • 6.1 Knelpunten bij geboorde poortkeel: Een cilinder met een SAE #12 poortnok (1-1/16" draad) raakt volledig verstikt als de interne, dwars geboorde doorgang in de loop slechts een diameter van 3/8" heeft. Zorg ervoor dat de diameter van de geboorde hals overeenkomt met de binnendiameter van de fitting.
  • 6.2 Scherpe interne overgangen van 90 graden: Vloeistof die door scherpe geboorde hoeken van 90 graden wordt geperst, genereert intense wervelingen en turbulentie. HCIC maakt gebruik van radiusafschuiningen en CNC-gecontourde overgangsgalerijen om de vloeistofinvoer in de cilinderholte te vergemakkelijken.
  • 6.3 Beperkte banjofittingen versus gebogen buisellebogen: Compacte banjofittingen creëren hoge plaatselijke drukval omdat vloeistof door kleine kruisgeboorde boutgaten moet navigeren. Wanneer de ruimte het toelaat, specificeer dan buisellebogen met een gladde straal of directe SAE-flensblokken voor circuits met een hoog debiet.


VII. Velddiagnosechecklist: problemen met de poortgrootte identificeren

  1. Gelokaliseerde warmteconcentratie: Is het metaal direct rond de cilinderpoort 20°F tot 40°F heter dan de rest van de loop? (Geeft gelokaliseerde smoorenergiedissipatie aan).
  2. Sissend of jankend geluid op volle snelheid: Een hoog sissend geluid tijdens snelle extensie duidt op een turbulente vloeistofsnelheid van meer dan 6 meter per seconde door de bakboordhals.
  3. Aarzeling bij terugtrekken bij zware stroming: Als de cilinder soepel uitschuift maar aarzelt of trilt tijdens het terugtrekken van de kracht, verstikt de retourolie aan het uiteinde van de dop in de uitgangspoort.
  4. Frequente scheuren in de lasnaad aan de bakboordzijde: Zware drukpulsaties die worden gegenereerd door turbulente stromingsbeperkingen veroorzaken vermoeiingsscheuren bij de lasnokken die van bakboord naar buis zijn gelast.


VIII. Technische kennisgeving en technische verantwoordelijkheid

De aanbevelingen voor snelheid en poortafmetingen in deze gids vertegenwoordigen de best practices op het gebied van techniek volgens de industriestandaard. Voor toepassingen met hoogfrequente servocycli, water-glycolvloeistoffen of zware bedrijfscycli kunt u de technische specialisten van HCIC raadplegen voor volledige computationele vloeistofdynamica (CFD) en spruitstukoptimalisatie.


IX. Werk samen met HCIC voor geoptimaliseerde, op maat gemaakte hydraulische actuatoren

HCIC ontwikkelt hoogwaardige, op maat gemaakte hydraulische cilinders, geïntegreerde spruitstukblokken en hydraulische aggregaten voor bouwers van mobiele en industriële apparatuur over de hele wereld.
