Als u mobiele machines gebruikt, of het nu een dumptrailer, een landbouwlader, een hoogwerker of een afvalpers is, heeft u dit waarschijnlijk wel eens zien gebeuren:
Er wordt een gloednieuwe cilinder geïnstalleerd. De werkdruk ligt ruim binnen het pompvermogen. De hydraulische olie is schoon. Toch begint de stangwisser binnen een paar honderd cycli te knagen, is de pakkingbus aan één kant ingekerfd en druppelt er hydraulische vloeistof langs de primaire stangafdichting.
Het eerste instinct is vaak om de fabrikant van de afdichtingen de schuld te geven of te veronderstellen dat de verchroming slecht is. Maar als je de cilinder afbreekt, is het veelbetekenende teken bijna altijd hetzelfde: zware slijtage aan één kant van de drijfstangbus, gekoppeld aan slijtage aan de andere kant van de zuigerslijtring.
Dat is geen drukpiek of een defect aan de afdichting. Dat is zijbelasting – en bij volledige slag is dit doodsoorzaak nummer één onder hydraulische cilinders.
Hydraulische cilinders zijn ontworpen om lineair te duwen en te trekken langs hun centrale as. Het zijn geen structurele steunbalken. In echte machines zorgen veranderingen in de geometrie, buiging van het chassis, verkeerde uitlijning van de pennen en ongelijkmatige belastingen echter voortdurend voor zijdelingse krachten.
Hier is de mechanische realiteit:
1. Lagerspanwijdte krimpt bij volledige uitstrekking: Wanneer de cilinderstang volledig is ingetrokken, is de afstand tussen het zuigerlager en de voorste pakkingbus maximaal. De cilinder heeft een sterke interne ondersteuning.
2. De hefboomvermenigvuldiger: Terwijl de cilinder volledig uitsteekt, beweegt de zuiger steeds dichter naar de voorste pakkingbus. De interne afstand tussen de twee steunlagers (de lagerspanwijdte) wordt erg kort, terwijl de externe momentarm (de verlengde stang) erg lang wordt.
3. Zware contactdruk: Zelfs een bescheiden zijdelingse kracht van 200 lb op het staafoog zorgt voor een enorm buigmoment. Met een korte lagerspanwijdte kunnen de interne reactiekrachten tussen de stang en de pakkingbus oplopen tot duizenden ponden per vierkante inch, waardoor de smeeroliefilm wordt verpletterd en de lagers worden beschadigd.
Een stopbuis is een interne stalen of aluminium huls die over de zuigerstang in de cilindercilinder wordt geplaatst, tussen de zuiger en de voorste pakkingkop.
Het verhindert fysiek dat de zuiger bij volledige slag helemaal naar voren beweegt naar de voorste kop.
Door de zuiger enkele centimeters te stoppen voordat deze de pakkingbus bereikt, vergrendelt de stopbuis een minimale lagerspanwijdte.
Zonder stopbuis: een cilinder met een slag van 60 inch die volledig is uitgeschoven, laat mogelijk slechts 3 tot 4 inch over tussen de zuiger- en pakkinglagers.
Met een stopbuis van 6 inch: de minimale lagerspanwijdte bij volledige uitstrekking neemt toe tot 9 of 10 inch, waardoor de interne contactspanning en het spannen van de stang met meer dan de helft worden verminderd.
In de standaard industriële en mobiele hydrauliek (volgens de NFPA- en ISO-technische richtlijnen) wordt een stopbuis sterk aanbevolen wanneer de effectieve slag groter is dan 40 inch (ca. 1.000 mm), of wanneer de cilinder horizontaal werkt met gaffel- of penbevestigingen.
De basismaatrichtlijn:
1. Slag van minder dan 40 inch: De standaard lagerspanwijdte is over het algemeen voldoende voor middelzware cycli, op voorwaarde dat de uitlijning correct is.
2. Slag van meer dan 40 inch: Voeg 1 inch stopbuis toe voor elke 10 inch slag van meer dan 40 inch
Als u een nieuwe machine ontwerpt of veldfouten oplost, gebruikt u deze checklist van vier stappen:
Stijve voetsteunen of flenssteunen tolereren geen enkele hoekafwijking. Als het frame van uw machine buigt tijdens het gebruik (bijvoorbeeld als een kipbak draait onder een ongelijkmatige belasting van grind), schakel dan over op sferische lagerbevestigingen of draaibare gaffels. Sferische lagers maken een zelfuitlijning van 3° tot 5° mogelijk, waardoor wordt voorkomen dat de stang vastloopt in de pakkingring.
Een slanke staaf buigt af onder compressie van de kolom voordat deze volledig knikt. Als de doorbuiging groter is dan 0,002" tot 0,005" per voet slag, zal dit de afdichtingslip vervormen. Door één standaard staafdiameter omhoog te bewegen (bijvoorbeeld van 1,50" naar 1,75" of 2,00") wordt de sectiemodulus en de weerstand tegen buigen dramatisch vergroot.

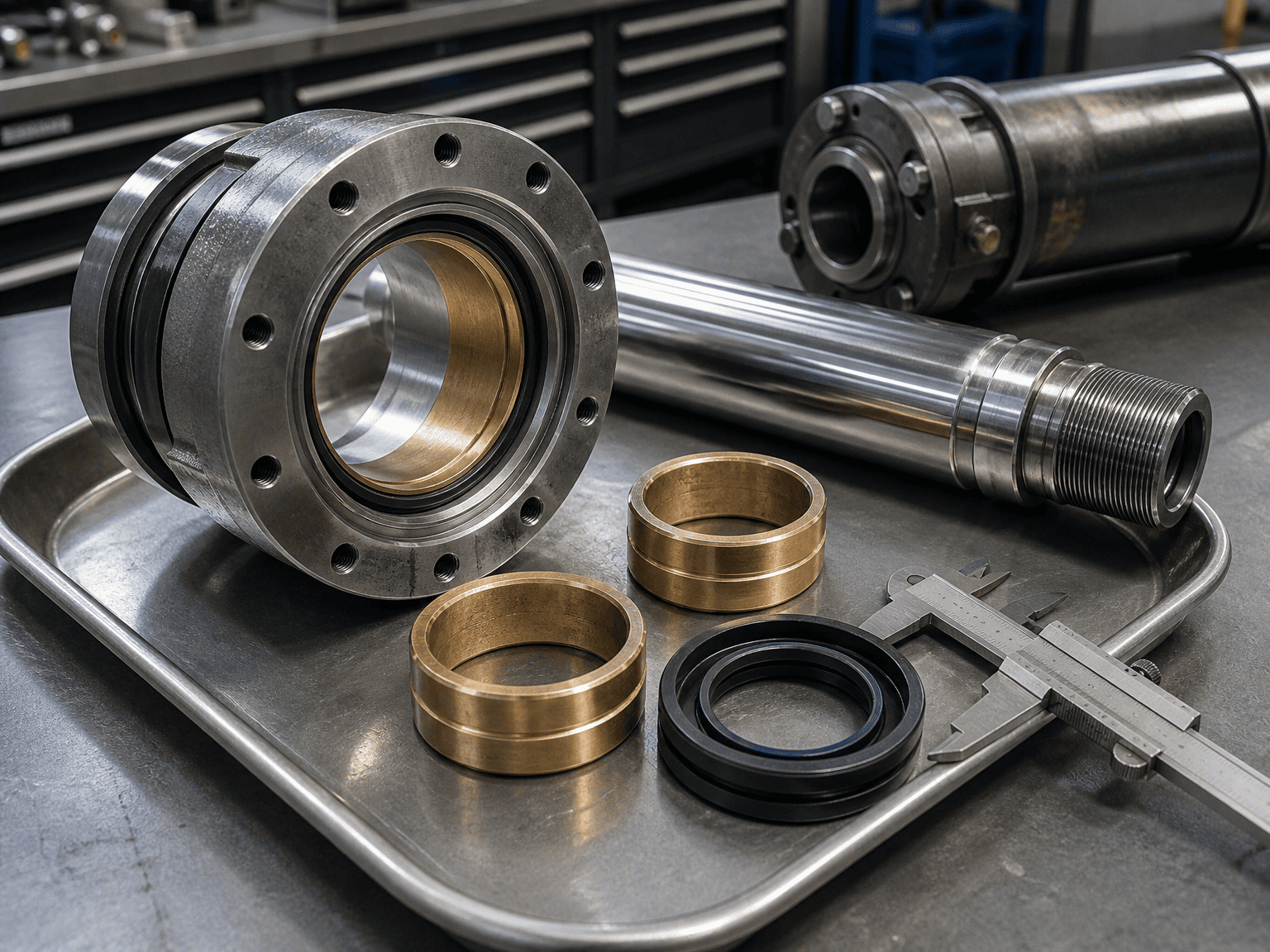

Standaard metaal-op-metaal contact leidt tot onmiddellijke vreten zodra de zijbelasting voorbij de oliefilm duwt. Hoogwaardige composietslijtringen (zoals met glas gevuld nylon, fenolhars of fosforbrons) absorberen zijdelingse schokken en sluiten microdeeltjes in zonder de chroomstaaf te beschadigen.

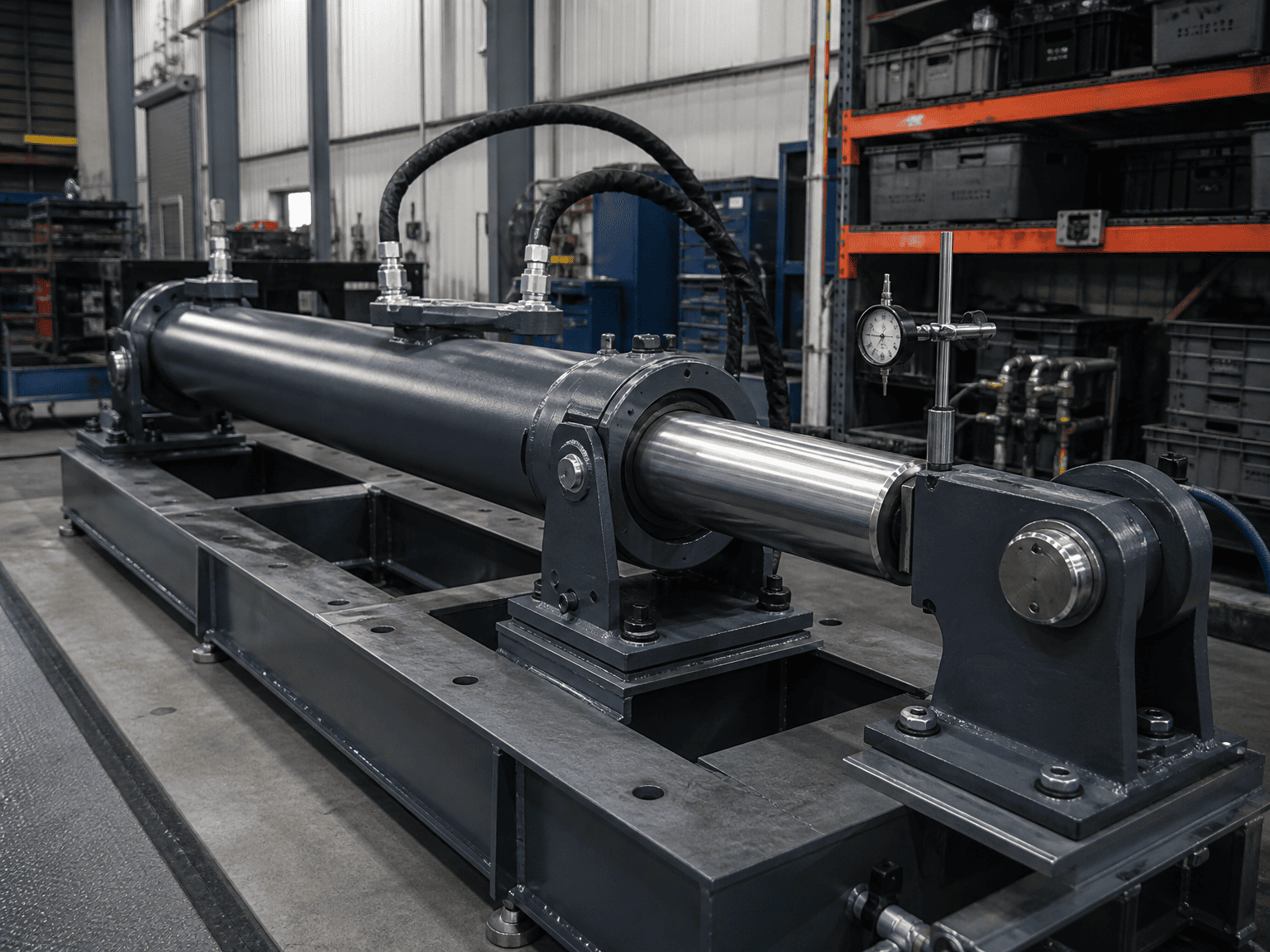

Controleer tijdens de eerste montage van de machine of beide montagepennen strikt evenwijdig zijn. Een hoekafwijking van 1 millimeter over een pinoverspanning van 1,20 meter kan honderden kilo's aan continue zijdelingse voorspanning genereren, zelfs voordat de cilinder enige lading opheft.
Bij het aanvragen van een op maat gemaakt hydraulisch cilinderontwerp of een vervangingsbeoordeling voor toepassingen met hoge zijbelasting, zal het verstrekken van deze belangrijke details de technische verificatie versnellen:
Bedrijfsomgeving en inschakelduur: maximale werkdruk (PSI/bar), cyclusfrequentie, duw-/trekbelastingen.
Montagetype en pincentra: ingetrokken en verlengde pin-tot-pin-afmetingen, pindiameters en of sferische lagers vereist zijn. Bekende laterale krachten of hoekkrachten
Verkeerde uitlijning: verwachte doorbuiging van het frame, windbelasting of verschoven scharnierpunten. Symptomen van stroomstoringen: Als u een bestaande cilinder vervangt, deel dan foto's van de versleten zuigerstang, pakkingbus en afdichtingslippen.
