Drukintensivering inhydraulische cilindersis een probleem met het circuitontwerp dat tijdens normaal bedrijf onzichtbaar kan blijven en alleen verschijnt wanneer een kamer verstopt raakt, een klep sluit, de olietemperatuur verandert of een belasting een beweging in een onverwachte richting dwingt.
De fundamentele oorzaak is het ongelijke oppervlak aan de twee zijden van een zuiger met één stang. Wanneer aan de ene kant olie vastzit en de andere kant onder druk staat of gedwongen wordt te bewegen, kan de zuiger fungeren als hydraulische versterker. De resulterende druk in de geblokkeerde kamer kan hoger zijn dan de door de pomp geleverde druk.
Thermische vergrendeling is een gerelateerd risico. Als er olie tussen gesloten kleppen zit en de cilindertemperatuur stijgt, zet de vloeistof uit in een vrijwel vast volume. De drukverhoging kan invloed hebben op afdichtingen, fittingen, kleppen, slangen en cilinderonderdelen, zelfs als de pomp niet draait.
Voor OEM-kopers is de belangrijkste vraag niet alleen: “Wat is de werkdruk van de cilinder?” Het is ook: “Welke druk kan de cilinder zien wanneer het circuit geblokkeerd, verwarmd, neergelaten, gestopt of teruggedreven wordt?”

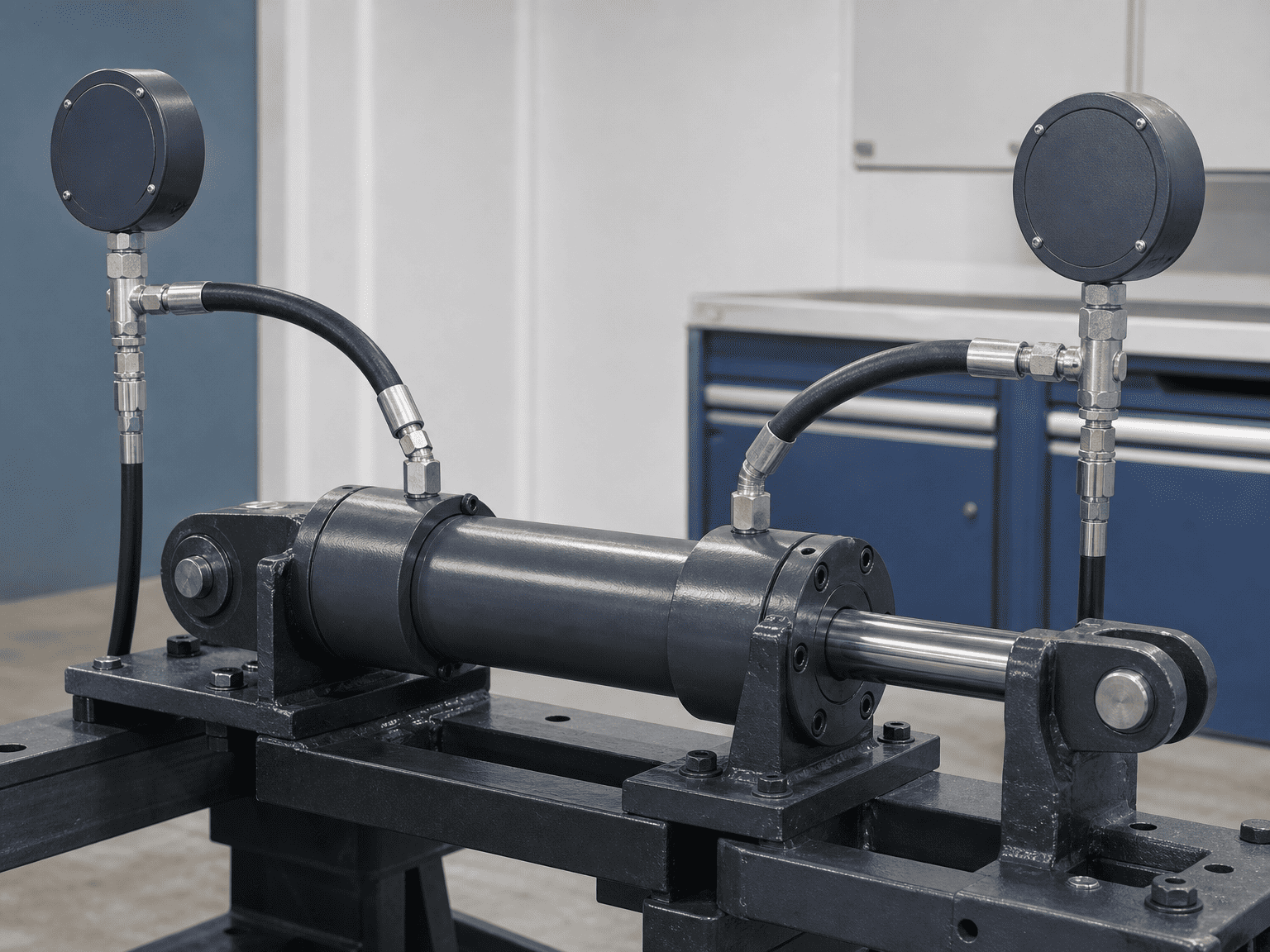

Een conventioneelhydraulische cilinder met één stangheeft een volledig zuigeroppervlak aan de dopzijde en een kleiner ringvormig oppervlak aan de stangzijde. De stang neemt een deel van het zuigergebied aan de stangzijde in beslag.
Als de dopzijde onder druk staat terwijl het volume aan de stangzijde niet kan worden afgevoerd, werkt de kracht die door de zuiger wordt overgebracht op het kleinere gebied aan de stangzijde. Een first-pass-relatie is:
Deze relatie is een technisch screeningsinstrument. Het gaat uit van een vereenvoudigde, statische toestand en vervangt geen volledige circuitanalyse. De werkelijke druk is afhankelijk van lekkage, ingesloten luchtinhoud, samendrukbaarheid van de vloeistof, structurele compliantie, afdichtingsgedrag, kleprespons, wrijving, temperatuur en de bewegingsrichting.
De oppervlakteverhouding is de reden dat een cilinder een druk aan de stangzijde kan ervaren die groter is dan de pompdruk. De cilinder creëert geen energie uit het niets; het wisselt kracht en verplaatsing uit via de zuigergeometrie, terwijl het geblokkeerde volume een andere druk ervaart.
Neem alleen ter illustratie van de gebiedsrelatie aan dat:
- Het zuigeroppervlak aan de dopzijde is 10 inch²
- Het ringvormige gebied aan de staafzijde is 7 in²
- De druk aan de dopzijde bedraagt 2.100 psi
- De kamer aan de staafzijde kan niet ontladen
De vereenvoudigde schatting van de intensivering is:
Dit is geen productbeoordeling, testresultaat of ontwerpgoedkeuring. Het is een rekenvoorbeeld dat laat zien waarom een cilinder die geschikt is voor de pompdruk nog steeds een beoordeling van de tegenoverliggende kamer en de klepopstelling nodig kan hebben.
Als het oppervlak aan de staafzijde veel kleiner is dan het oppervlak aan de kapzijde, wordt de theoretische drukverhouding ernstiger. De eigenlijke machine kan de druk ontlasten of beperken door lekkage, een ontlastklep of structurele beweging, maar deze paden moeten opzettelijk worden ontworpen en geverifieerd.
De klassieke situatie is dat er druk wordt uitgeoefend op het uiteinde van de dop, terwijl het uiteinde van de stang wordt geblokkeerd door een gesloten richtingsklep, een lasthoudklep, een voorgestuurde terugslagklep of een bevroren vloeistofpad.
Het risico neemt toe wanneer de cilinder door de last of door de inkomende druk op het uiteinde van de dop in de richting van terugtrekking wordt geduwd. De olie aan de staafzijde kan nergens heen, waardoor de druk snel kan stijgen.
Lasthoudkleppen worden gebruikt om ongecontroleerde bewegingen te voorkomen. Het zijn belangrijke veiligheidscomponenten, maar het circuit moet nog steeds een gecontroleerd pad bieden voor de opgevangen olie tijdens het uitschuiven, intrekken, stoppen en thermische veranderingen.
Een klepopstelling die in de ene toestand een hangende last vasthoudt, kan in een andere toestand een drukval creëren. De beoordeling moet betrekking hebben op het opstarten, normale beweging, noodstop, slangbreuk, het uitschakelen van de klep en onderhoudsisolatie.
Een cilinder die tegen een harde stop wordt aangedreven, kan een drukpiek veroorzaken of vloeistof vasthouden als de klep doorstroom blijft leveren. De mechanische stop neemt de hydraulische energie niet weg; het brengt de belasting over naar de structuur, cilinder, steunen en circuit.
Eindslagcontrole, kusseninstellingen, ontlastingspaden en machinestops moeten daarom samen worden beoordeeld. Een kussen is geen vervanging voor een correct ontworpen drukbegrenzingspad.
Sommige circuits verbinden opzettelijk cilinderpoorten op een manier die de snelheid verandert of verplaatste olie aan de stangzijde gebruikt. Deze circuits kunnen ongebruikelijke druk- en stroomrelaties creëren. Een standaardcilinderberekening beschrijft mogelijk niet de werkelijke poortdruk.
Het schema moet elke verbinding tussen de kamers aan het uiteinde van de dop en aan het uiteinde van de stang identificeren, inclusief regeneratiepaden, stuurleidingen, sequentiekleppen en stroomregelaars.

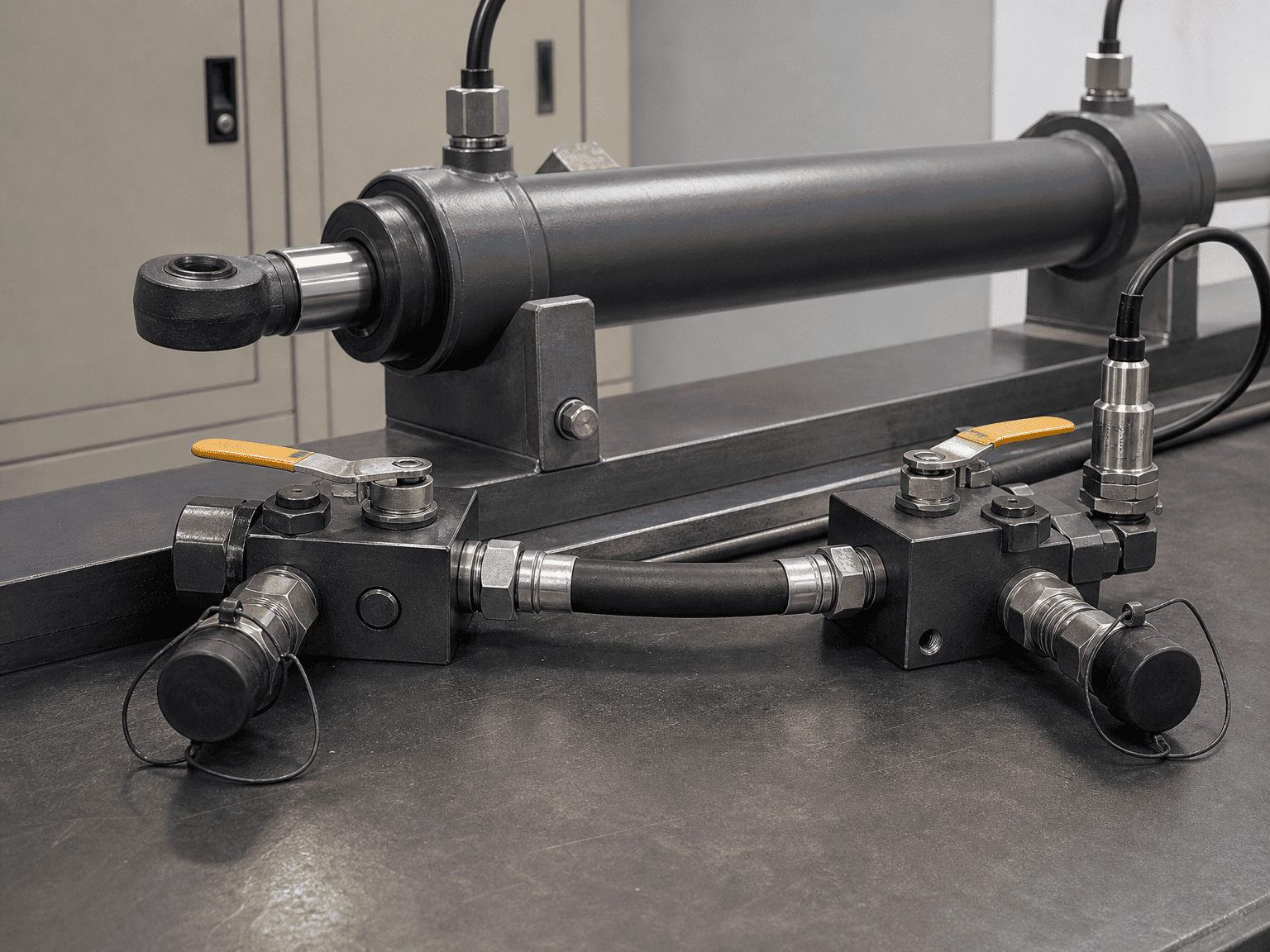

Hydraulische olie zet uit als de temperatuur stijgt. Als de olie vastzit in een stijf of bijna stijf volume, kan de uitzetting nergens heen en neemt de druk toe.
De drukstijging wordt beïnvloed door vloeistofeigenschappen, ingesloten volume, temperatuurverandering, luchtinhoud, elasticiteit van componenten en de beschikbaarheid van lekkage of ontlasting. Een vereenvoudigde schatting van de thermische uitzetting kan helpen de richting van het risico te bepalen, maar mag niet worden gebruikt als definitieve drukvoorspelling zonder de vloeistofgegevens en de systeemconformiteit.
Thermische vergrendeling kan optreden wanneer:
- Een cilinder is geïsoleerd door twee gesloten kleppen
- Pilot-bediende controles houden beide havens in de gaten
- Snelkoppelingen zijn losgekoppeld terwijl er olie tussen zit
- Een machine wordt vanuit koude omstandigheden naar een warme werkplaats verplaatst
- Zonlicht of een andere warmtebron verwarmt een geïsoleerde cilinder
- Een lasthoudcircuit voorkomt normale drukegalisatie
De pomp kan uitgeschakeld zijn terwijl de druk stijgt. Daarom mag onderhoudspersoneel er niet van uitgaan dat een spanningsloos hydraulisch circuit drukvrij is.
Identificeer de opgesloten volumes en bereken of test het drukpad voor het dop- en staafuiteinde. Inclusief kleplekkage, thermische uitzetting, ingesloten lucht en structurele conformiteit.
Een circuit heeft mogelijk een ontlastingsapparaat, een expansievolume, een accumulatoropstelling of een gecontroleerd suppletiepad nodig. De juiste oplossing hangt af van de belasting, het gevaar, de kleparchitectuur en de toepasselijke machineontwerpvereisten.
Voeg geen ontlastklep toe zonder de drukinstelling, de stroomcapaciteit, de afvoerroute en de interactie met de lasthoudfunctie te controleren.
Controleer de cilinderbuis, zuiger, stang, afdichtingen, poorten, slangen, fittingen, kleppen, spruitstukken en montagestructuur. De pompontlastingsinstelling is niet automatisch de maximale druk die in elke geblokkeerde kamer wordt waargenomen.
Bekijk de normale stop, noodstop, stroomuitval, slangstoring, klepspoelretour, stuurdrukverlies en handmatige onderhoudsisolatie. Voor een veilige toestand kan nog steeds een drukontlastingstraject nodig zijn.
Definieer de koude startconditie, bedrijfstemperatuur, geparkeerde toestand, opslagtemperatuur en directe blootstelling aan hitte. Als een cilinder kan worden geïsoleerd terwijl er vloeistof in zit, moet bij de risicobeoordeling rekening worden gehouden met de thermische druk.
Er kan sprake zijn van drukintensivering of thermische vergrendeling wanneer de machine het volgende vertoont:
- Een slang- of fittingfout aan de stangzijde ondanks normale pompdruk
- Een afdichtingsextrusiepatroon zonder een bijbehorend pompoverdrukgebeurtenis
- Een cilinder die moeilijk te verplaatsen is na opwarming of afkoeling
- Een lasthoudklep die strakker vergrendelt dan verwacht
- Resterende druk nadat de pomp is gestopt
- Een fitting die tijdens onderhoud niet veilig losgemaakt kan worden
- Een ontlastklep die alleen opent na een stop of temperatuurverandering
- Onverklaarbare drukpieken wanneer een cilinder een mechanische stop bereikt
Deze symptomen zijn geen bewijs van één mechanisme. Zij geven aan dat de havendruk en het geblokkeerd-volumegedrag gemeten en in kaart gebracht moeten worden.
1. Maak de machine veilig. Volg de isolatie- en opgeslagen-energieprocedure van de machinefabrikant. Maak een fitting niet los om “te kijken of er druk aanwezig is.”
2. Noteer beide poortdrukken. Meet de druk bij de cilinderpoorten onder de relevante belasting- en temperatuuromstandigheden, niet alleen bij de pomp.
3. Traceer de kleplogica. Identificeer door een piloot bediende controles, tegengewichtkleppen, volgordekleppen, stroomregelaars en eventuele regeneratieaansluitingen.
4. Identificeer vastzittende volumes. Markeer elke sectie die kan worden geïsoleerd door gesloten kleppen of losgekoppelde koppelingen.
5. Controleer de temperatuurgeschiedenis. Registreer vloeistof- en omgevingstemperaturen vóór, tijdens en na de drukgebeurtenis.
6. Inspecteer de locatie van de storing. Vergelijk afdichtingen, fittingen, slangen en klepholten aan stangzijde en kapzijde op drukgerelateerde schade.
7. Controleer de tekeningrevisie. Bevestig dat door lokale aanpassingen geen ontlastpad is verwijderd of de klepleidingen zijn gewijzigd.
8. Test opnieuw onder gecontroleerde omstandigheden. Gebruik geschikte instrumenten en een gedocumenteerd testplan voordat u de machine weer in gebruik neemt.
Een fabrikant kan een nuttiger antwoord geven als de vraag het volgende omvat:
- Cilinderboring, stangdiameter, slag en montageopstelling
- Poortgroottes aan dop- en stangeinden en slanggeleiding
- Hydraulisch schema met klepsymbolen en stuurleidingen
- Pompontlastingsdruk en gemeten druk bij elke cilinderpoort
- Laadrichting, hangende lasttoestand en mechanische stops
- Onderdeelnummers van lasthoudklep, tegengewichtklep en terugslagklep
- Vloeistoftype, temperatuurbereik en toestand van ingesloten volume
- Normaal stop-, noodstop- en stroomuitvalgedrag
- Foto's van defecte afdichtingen, fittingen, slangen of kleppen
- Vereiste vasthoudfunctie en toepasselijke machineveiligheidseisen
Een enkele pompdrukwaarde is zelden voldoende om drukintensivering te diagnosticeren.
De illustratieve gebiedsberekening is geen drukwaardering. Het artikel wijst geen universele ontlastinstelling, klepgrootte, toelaatbaar temperatuurbereik of veilige werkdruk toe aan een niet-gespecificeerde cilinder.
De juiste druklimiet moet afkomstig zijn van de huidige cilindertekening, materiaal- en afdichtingsspecificatie, circuitontwerp, klepgegevens, testbewijs en machinerisicobeoordeling. Een Parker-catalogus, een algemeen hydraulisch artikel of een formule kunnen het mechanisme verklaren, maar geen ervan vervangt de uiteindelijke beoordeling van de toepassing.
