A hydraulische cilinderkan in goede staat aankomen en toch beschadigd raken voordat het de machine bereikt. Onbeschermde havens verzamelen vervuiling. Een blootliggende zuigerstang kan corroderen. Een cilinder die in de verkeerde positie is opgeslagen, kan vermijdbare problemen met de afdichting of interne corrosie veroorzaken.
Daarom moeten ontvangst en opslag worden behandeld als onderdeel van het installatieproces, en niet als magazijnbeheer. Het doel is simpel: houd de cilinder schoon, beschermd en traceerbaar totdat een getrainde technicus klaar is om hem aan te sluiten.
Deze gids is bedoeld voor OEM-kopers, onderhoudsteams en distributeurs die hydraulische cilinders hanteren vóór installatie. Het richt zich op praktische opslag en controles voorafgaand aan de inbedrijfstelling. Het vervangt niet de producthandleiding van de cilinderfabrikant of de veiligheidsprocedure voor de machine.

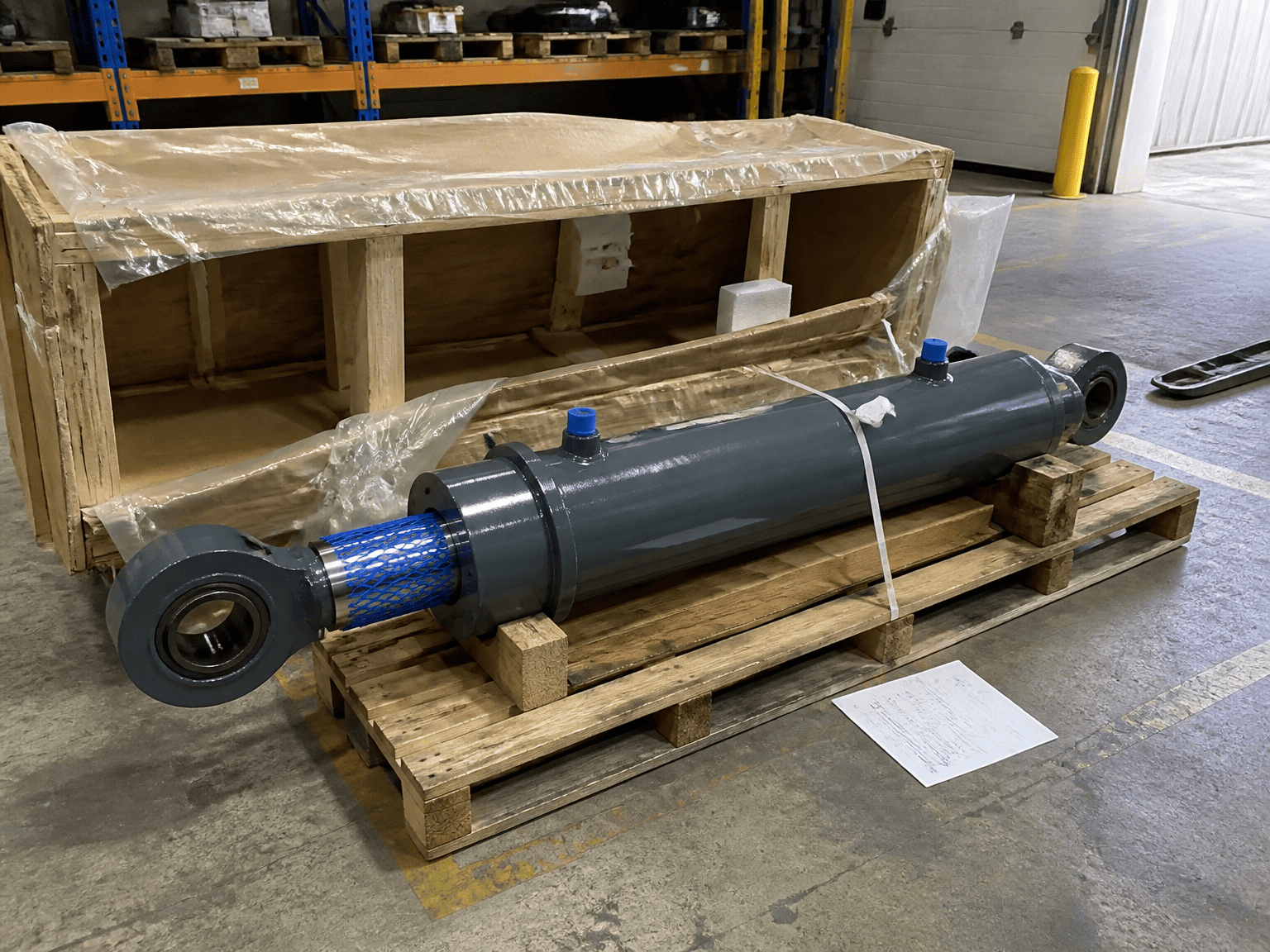

Start de inspectie terwijl de verpakking en transportbescherming nog aanwezig zijn. Noteer het model, het aantal, de zichtbare schade en eventuele ontbrekende accessoires. Maak foto's voordat u beschermende materialen verwijdert als de krat, pallet of cilinder stootsporen vertoont.
Controleer de volgende punten:
De installatiehandleiding van Hänchen begint met het controleren van de levering op volledigheid en beschadigingen. Dat is een nuttige discipline bij elk vervangings- of OEM-project: ontdek geen ontbrekend montageonderdeel nadat de cilinder al naar de opslag is verplaatst.
Als er schade zichtbaar is, isoleer het item en documenteer het voordat u het schoonmaakt, schildert of probeert de zuigerstang te verplaatsen.
Volgens de cilinderrichtlijnen van Parker moeten de poortbeschermerpluggen op hun plaats blijven tot de installatie. De reden is praktisch. Open hydraulische poorten zorgen ervoor dat stof, metaalspanen, vocht en andere vervuiling rechtstreeks de cilinder binnendringen.
Verwijder de pluggen niet alleen om de schroefdraad te controleren. Bevestig het poorttype uit de tekening of productdocumentatie. Wanneer de leidingen klaar zijn om te worden geïnstalleerd, reinigt u de leidingen en fittingen voordat u de verbinding maakt. Parker waarschuwt ook dat de leidingen grondig moeten worden gereinigd om spanen en bramen als gevolg van draad- of affakkelwerk te verwijderen.
Een schone verbinding is niet alleen een voorkeur bij inbedrijfstelling. Vervuiling kan afdichtingen, kleppen en afgewerkte cilinderoppervlakken beschadigen nadat de machine begint te draaien.
Parker raadt een overdekte opslagruimte aan met een droge, schone en niet-corrosieve atmosfeer. De cilinder moet worden beschermd tegen zowel interne corrosie als externe schokken.
De opslagruimte moet ook het volgende beperken:
Gebruik de cilinder niet als ondersteuning voor andere materialen. Bewaar identificatie- en productdocumenten bij het artikel of in een traceerbaar magazijndossier. Een cilinder die zijn model- of bestelinformatie verliest, wordt moeilijker te verifiëren wanneer de machine eindelijk klaar is.
Voor conventionele industriële cilinders adviseert Parker waar mogelijk verticale opslag met de zuigerstang omhoog. Deze positie kan het corrosierisico door condensatie in de cilinder verminderen en schade aan de afdichting helpen minimaliseren.
De juiste positie kan afhankelijk zijn van het cilinderontwerp, de slag, het gewicht, de geïnstalleerde accessoires en de instructies van de fabrikant. Telescopische cilinders, enkelwerkende cilinders en cilinders met speciale opslagvereisten mogen niet volgens een generieke magazijnregel worden geplaatst.
Als een cilinder horizontaal moet worden opgeslagen, ondersteun deze dan op geschikte punten, zodat de buis, stang en montageaccessoires niet verbogen of beschadigd raken. Voorkom wegrollen en bescherm de zuigerstang tegen contact met het rek of de vloer.
Als de cilinder vol hydraulische vloeistof wordt opgeslagen, merkt Parker op dat er rekening moet worden gehouden met vloeistofexpansie veroorzaakt door temperatuurveranderingen. Dit is een punt dat de fabrikant of hydraulisch ingenieur moet bevestigen voordat het voor langere tijd wordt opgeslagen.
De zuigerstang is een van de belangrijkste oppervlakken die beschermd moeten worden tijdens opslag. Roest, deuken en krassen kunnen de stangafdichting en geleider beschadigen wanneer de cilinder in beweging komt.
Parker raadt aan om blootgestelde, ongeverfde oppervlakken, zoals de zuigerstang, te coaten met een roestwerend middel als de apparatuur voor langere tijd buiten wordt opgeslagen. Het juiste beschermingsproduct en de juiste verwijderingsmethode moeten worden bevestigd voor de staafafwerking, het afdichtingsmateriaal en de opslagduur.
Inspecteer de staaf vóór installatie onder goed licht. Zoek naar:
Een beschadigde staaf niet polijsten, schuren of opnieuw verven als snelle reparatie. Registreer de staat en vraag de cilinderleverancier of het gekwalificeerde reparatieteam of het onderdeel kan worden geaccepteerd.
Vergelijk vóór de montage de cilinder met de goedgekeurde tekening en bestelgegevens. Bevestig de totale lengte, slag, montagestijl, poortoriëntatie, stangeindverbinding en meegeleverde accessoires.
Hänchen draagt installateurs op om vóór de montage de afsluitpluggen of afdekplaten die worden gebruikt om het product tijdens het transport te beschermen, te verwijderen. Verwijder deze beveiligingen op het juiste moment: houd de hydraulische poorten gesloten totdat de leidingen en fittingen klaar zijn, maak vervolgens het aansluitgebied schoon voordat u het circuit opent.
Het installatieteam moet ook bevestigen dat:
Parker en Hänchen benadrukken beiden dat het installeren van cilinders een specialistische taak is. Volg de procedures voor vergrendelen, heffen en drukontlasting van de machinebouwer.

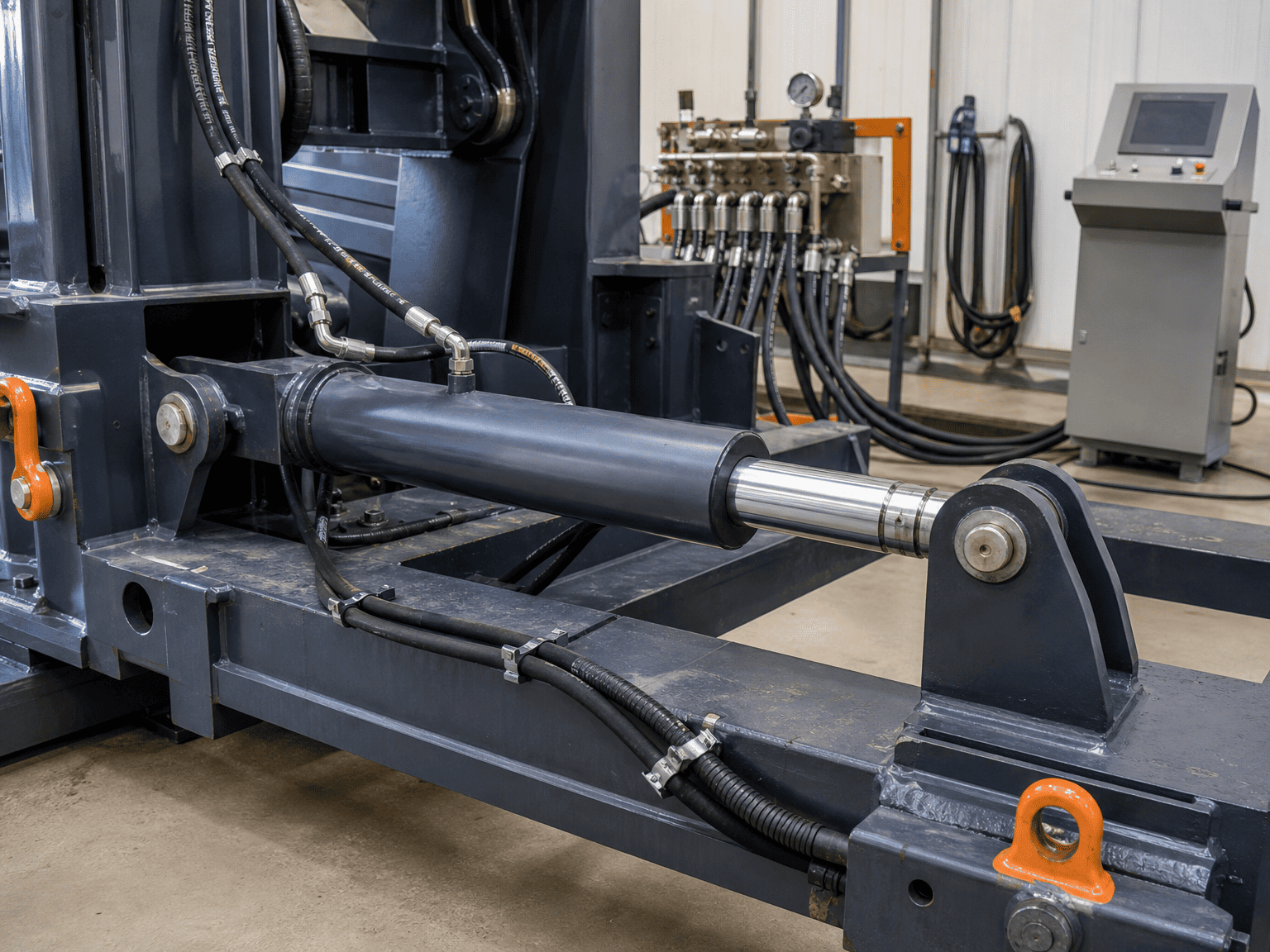

A hydraulische cilindermag niet worden gebruikt om een machineconstructie op zijn plaats te trekken. Na opslag moet het installatieteam bevestigen dat de steunpunten, montagevlakken en verbonden machinedelen elkaar raken zonder de cilinder op zijn plaats te forceren. Hänchen adviseert een spanningsvrije installatie en waarschuwt voor overschrijding van de toegestane zijdelingse belastingen op de zuigerstang.
Controleer vóór de inbedrijfstelling de montage vanaf de cilinder naar buiten toe:
- Montagevlakken zijn schoon en goed op hun plaats
- De cilinder wordt ondersteund zonder de buis te verdraaien
- De stangeindverbinding forceert de stang niet zijwaarts
- De stang kan contactloos beide uiteinden van de beoogde slag bereiken
- Slangen hebben voldoende bewegingsvrijheid en schuren niet tegen het frame
- Afschermingen en nabijgelegen onderdelen laten de vereiste ruimte vrij
De veiligheidsrichtlijnen van Parker beschouwen uitlijning ook als een installatieverantwoordelijkheid. Voer deze controle uit voordat er druk wordt uitgeoefend, terwijl eventuele interferentie nog steeds kan worden gecorrigeerd zonder de cilinder of de machinestructuur te belasten.
Lucht die opgesloten zit in een hydraulische cilinder kan de werking en het gedrag van componenten beïnvloeden. De installatierichtlijnen van Hänchen raden aan om waar nodig de ontluchtingspoorten bovenaan te plaatsen en de cilinder te ontluchten vóór het opstarten.
De exacte ontluchtingsprocedure is afhankelijk van het cilinderontwerp en het machinecircuit. Volg de instructies van de fabrikant, houd de druk onder controle en zorg ervoor dat afgevoerde vloeistof en lucht geen gevaar kunnen opleveren.
Na het ontluchten adviseert Hänchen een langzame, onbelaste en lagedrukbeweging vóór normaal gebruik. Het inbedrijfstellingsteam moet het volgende in acht nemen:
- Soepel uitschuiven en intrekken
- Lekkages bij poorten, afdichtingen en fittingen
- Staafbeweging en uitlijning
- Onverwacht geluid, gebabbel of impact
- Slangbeweging en contact met het frame
- Eindslaggedrag en demping, indien aanwezig
Ga niet rechtstreeks van de magazijnopslag naar een test met volledige belasting zonder deze gecontroleerde inspectiefase.
Houd voor elke cilinder een kort overzicht bij met daarin:
- Model- en serienummer of bestelreferentie
- Ontvangstdatum en opslaglocatie
- Verpakkings- of transportschade
- Poortplug en stangbeschermingstoestand
- Opslagpositie en inspectiedata
- Zichtbare corrosie of oppervlakteschade
- Goedgekeurde tekening en installatiehandleiding
- Naam van de persoon die het heeft vrijgegeven voor installatie
Dit record helpt een OEM bij het scheiden van transportschade, opslagschade en bedrijfsschade wanneer zich later een probleem voordoet. Het geeft het installatieteam ook een duidelijk startpunt in plaats van te vertrouwen op geheugen.
Als een cilinder langere tijd is opgeslagen, is blootgesteld aan weersinvloeden of is ontvangen met transportschade, stuur dan de modelinformatie, foto's, opslaggeschiedenis en installatietekening voordat u deze op de machine aansluit. Een leverancier kan dan helpen een normale controle vóór de installatie te onderscheiden van een toestand die reparatie of vervanging vereist.
Het beste inbedrijfstellingsresultaat begint vóór de eerste druktest: bescherm de cilinder, houd de poorten schoon, verifieer de installatie en noteer wat u hebt aangetroffen
