Vaak wordt er gesproken over hydraulische vervuiling nadat een klep blijft hangen, een pomp luidruchtig wordt of een cilinder ongelijkmatig begint te bewegen. Tegen die tijd is de vloeistof niet langer slechts een onderhoudsdetail. Het is een bewijs geworden dat het systeem in een eerder stadium niet onder controle was.
Voor OEM-apparatuur begint reinheid al vóór de inbedrijfstelling. Nieuwe olie kan vóór gebruik moeten worden gefilterd. Slangen, fittingen, tanks en machinaal bewerkte componenten kunnen deeltjes introduceren. Een ontluchter, toegangsdeksel of open poort kunnen tijdens onderhoud verontreiniging binnendringen. Slijtage in het systeem kan dan meer deeltjes creëren en deze door gevoelige openingen laten circuleren.
Voor een OEM-team is reinheid nuttiger als het wordt behandeld als een ontwerp- en acceptatievereiste, en niet als een algemene instructie om ‘de olie schoon te houden’. Een bruikbare specificatie identificeert de rapportagemethode, het monsternamepunt, de verantwoordelijke partij en de actie die moet worden ondernomen als het resultaat buiten de afgesproken limiet ligt.
In dit artikel wordt de technische logica uitgelegd zonder één universeel reinheidsdoel toe te wijzen. Het juiste doel hangt af van het meest vervuilingsgevoelige onderdeel, het hydraulische circuit, de vloeistof, de inschakelduur en de instructies van de fabrikant van het onderdeel.
ISO 4406 rapporteert verontreiniging door vaste deeltjes met behulp van drie codenummers. De gids voor besmettingsnormen van Parker identificeert de drie groottebanden als deeltjes groter dan 4 μm(c), groter dan 6 μm(c) en groter dan 14 μm(c). De code is gebaseerd op het aantal deeltjes in een bepaald vloeistofvolume, niet op het uiterlijk van de olie.
Dat onderscheid is van belang. Olie kan er helder uitzien en toch deeltjes bevatten die relevant zijn voor kleppen, pompen, geleidingen en afdichtingen. Omgekeerd is één resultaat van een deeltjestelling geen volledige diagnose van het hydraulische systeem. Het resultaat beschrijft alleen het monster dat is verkregen onder de aangegeven testmethode en -omstandigheden.
De codenummers zijn logaritmische zuiverheidsbanden. Een verandering van één code is geen kleine lineaire verandering in de deeltjespopulatie. Kopers moeten daarom vermijden om 16-18-2013 als een decoratief etiket te behandelen of twee rapporten met elkaar te vergelijken zonder de testmethode, kalibratiebasis, monsterlocatie en datum te controleren.
Parker laat ook zien dat acceptabele verontreinigingscodes variëren afhankelijk van het systeemtype en de gevoeligheid van de componenten. Aan een lagedrukcircuit met grote spelingen kan niet dezelfde zuiverheidsverwachting worden toegekend als aan een krachtig proportioneel of servogestuurd systeem. De specificatie moet afkomstig zijn van het systeemontwerp en niet van een generieke internettabel.
Een aflevervat of bulktank kan deeltjes bevatten die afkomstig zijn van productie, transport, overslagapparatuur of behandeling. ‘Nieuwe olie’ beschrijft de commerciële status ervan; het bewijst niet automatisch dat het voldoet aan het door de machine vereiste reinheidsniveau.
Bij de ontvangstprocedure moeten de vloeistofkwaliteit, de partij van de leverancier, de opslagomstandigheden en de gebruikte filtratiemethode vóór het vullen worden geïdentificeerd. Als een reinheidsdoelstelling deel uitmaakt van de aankoopspecificatie, moet het resultaat worden gekoppeld aan een monster en een gedocumenteerde testmethode.

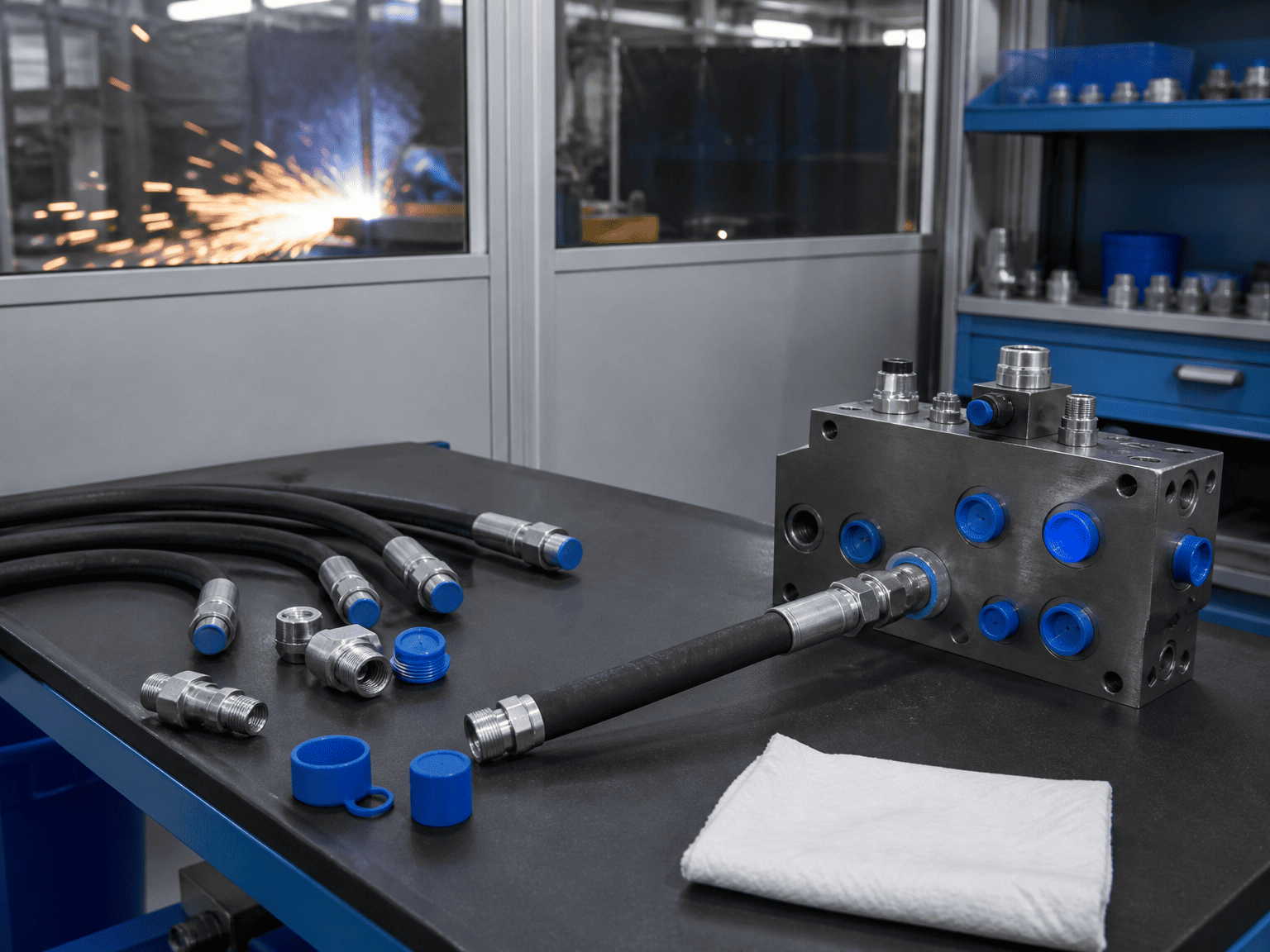

Snijden, draadsnijden, felsen, lassen, slijpen en bewerken kunnen spanen, bramen, aanslag of stof achterlaten in de buurt van hydraulische aansluitingen. Een slang kan er van buitenaf schoon uitzien terwijl er deeltjes van het fabricage- of snijproces meegevoerd worden. Ook doppen en pluggen kunnen besmettingsbronnen worden als ze op een vuile werkbank worden bewaard en vervolgens worden geïnstalleerd.
Schoonmaken is niet hetzelfde als het afvegen van de buitenkant van een onderdeel. Er moet rekening worden gehouden met de binnenkant van slangen, spruitstukken, leidingen en fittingen voordat het circuit wordt gesloten.
Elk reservoir ademt als het vloeistofniveau en de temperatuur veranderen. Een slechte ventilatievoorziening kan ervoor zorgen dat stof of vocht in de lucht binnendringt. Open vulopeningen, ontbrekende doppen en vuile toegangsdeksels zorgen voor vergelijkbare risico's tijdens onderhoud.
De lay-out moet routineonderhoud schoon en gecontroleerd maken. Filterontluchters, beschermde vulpunten en afgedichte toegangsdeksels zijn geen cosmetische upgrades; ze maken deel uit van de grens voor besmettingscontrole.
Slijtage, cavitatie, beschadigde oppervlakken, degradatie van slangen en slijtage van componenten kunnen na inbedrijfstelling deeltjes veroorzaken. Een filter kan een deel van dit materiaal verwijderen, maar filtratie kan de diagnose niet vervangen. Een plotselinge stijging van het aantal deeltjes zou aanleiding moeten geven tot een herziening van de bron, en niet alleen tot een filtervervanging.

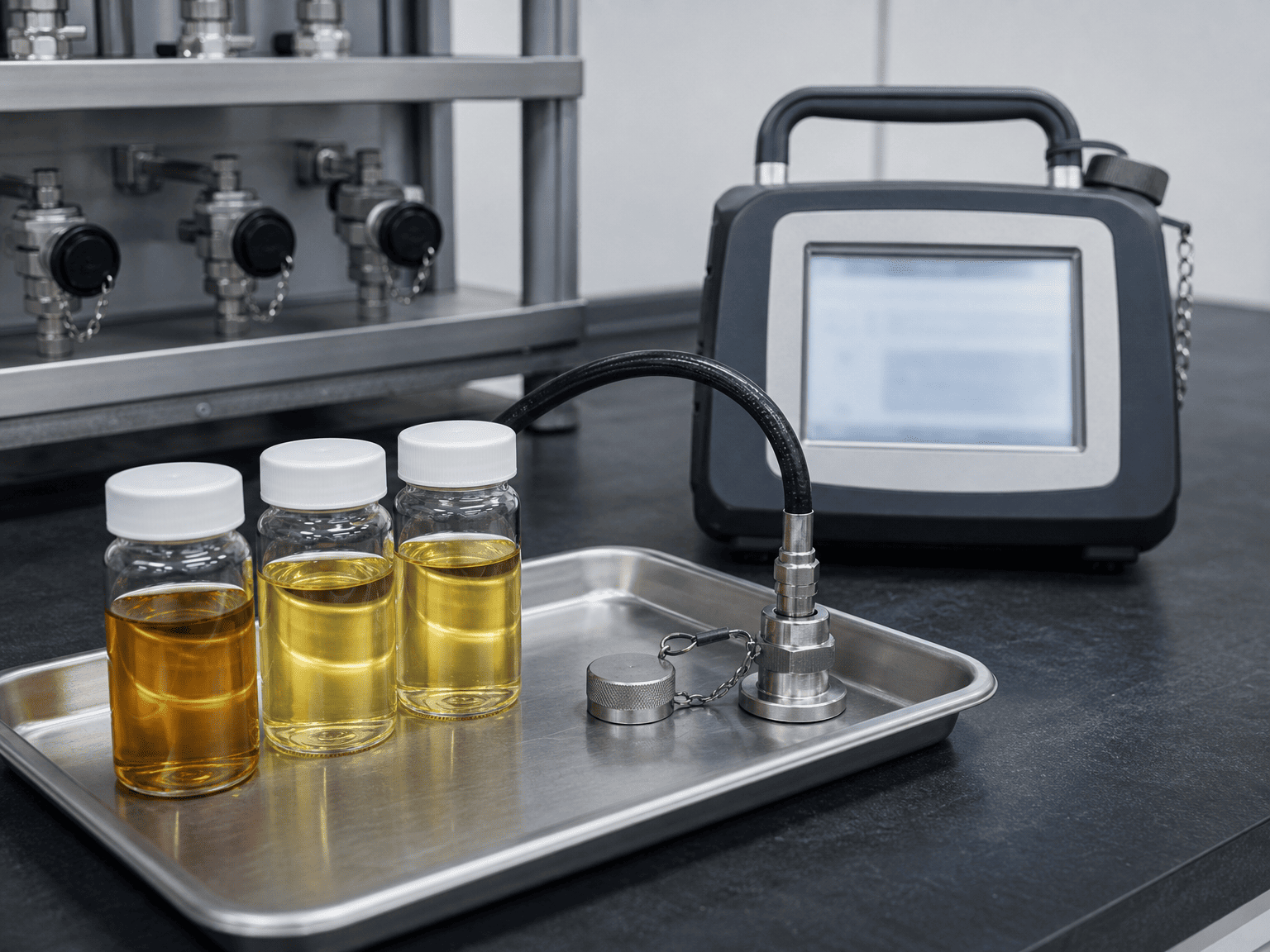

Een nauwkeurige test op een slecht monster is nog steeds een slechte basis voor een beslissing. De bemonstering moet worden gepland rond een locatie die de vloeistoftoestand vertegenwoordigt die wordt geëvalueerd.
Voor een OEM-acceptatietest definieert u het volgende voordat de machine wordt gevuld:
- Bemonsteringspunt en of dit zich stroomopwaarts of stroomafwaarts van de filtratie bevindt
- Vloeistoftemperatuur en bedrijfstoestand tijdens monstername
- Vereiste spoelprocedure voor de monsteraansluiting
- Schone fles-, slang- en fittingvereisten
- Teststandaard, kalibratiebasis en laboratorium- of instrumentmethode
- Aantal monsters en herhaalbaarheidseis
- Persoon die verantwoordelijk is voor het vastleggen van het resultaat en het goedkeuren van de vrijgave
Een monster genomen uit een stille tankhoek vertegenwoordigt mogelijk niet de vloeistof die door een klep beweegt. Een monster dat onmiddellijk na verstoring van het systeem wordt genomen, kan ook een tijdelijke toestand vertonen. Bij het resultaat moeten het bemonsteringspunt, de timing en de machinestatus worden vastgelegd.
Voor een vervangingscilinder- of serviceonderzoek moet het monster worden gekoppeld aan de gebeurtenis die wordt onderzocht. Registreer de machine-uren, recent onderhoud, filtervervangingen, ongebruikelijke geluiden, temperatuuromstandigheden en het onderdeel dat de inspectie heeft veroorzaakt. Een deeltjestelling zonder operationele context is moeilijk te interpreteren.
Een filterspecificatie moet worden beoordeeld samen met debiet, druk, bypass-gedrag, vuilopnamecapaciteit, toegang tot elementvervanging en de vervuilingsgevoeligheid van het circuit. Het kleinste nominale microngetal is niet automatisch het beste antwoord.
Bij de ontwerpbeoordeling moet worden gevraagd:
1. Waar is de kans het grootst dat besmetting binnendringt?
2. Welk onderdeel heeft de kleinste of meest gevoelige interne speling?
3. Beschermt het filter het onderdeel tijdens normale doorstroming, koude start en bypass-omstandigheden?
4. Kan het onderhoudsteam een geblokkeerd element identificeren voordat het bypass-pad het normale pad wordt?
5. Is het filter toegankelijk zonder het systeem te openen in een ongecontroleerde omgeving?
6. Komt de retourleiding-, drukleiding- of offlinefiltratie-opstelling overeen met het daadwerkelijke besmettingsrisico?
Een filter moet ook compatibel zijn met de stroom- en drukomstandigheden van het circuit. Een te klein element kan een overmatige drukval veroorzaken. Een ontoegankelijk element kan te lang in dienst blijven. Een filter zonder praktische conditie-indicator kan een reinheidsmaatregel tot een vertraagde storing maken.
Reservoirontluchters, zuigbescherming, retourfiltratie en offline nierlusfiltratie lossen verschillende problemen op. Ze mogen niet worden behandeld als verwisselbare componenten.
Hydraulische cilinderreinheid moet zichtbaar zijn tijdens het productie- en installatieproces. Een serieuze OEM-checklist kan het volgende omvatten:
Het laatste punt is gemakkelijk te missen. Een machine kan een vloeistoftest doorstaan en vervolgens vervuild raken terwijl slangen worden aangesloten, deksels worden verwijderd of een onderdeel wordt vervangen. Het vrijgaverecord moet daarom het tijdstip van het laatste monster en het daarna uitgevoerde werk vermelden.
Voor cilinderleveranciers zijn havenbescherming en schone aansluitpraktijken van belang, omdat verontreiniging via het hydraulische circuit afdichtingen, geleidingen, kleppen en afgewerkte staafoppervlakken kan bereiken. De cilinder is niet geïsoleerd van de reinheidsdiscipline van de machine eromheen.
Vermijd het schrijven van een inkooporder waarop staat dat alleen ‘schone hydraulische olie vereist’ is. Een bruikbare eis zou moeten luiden:
- De reinheidsnorm en meldcode
- De deeltjesgroottebasis en testmethode
- De monsterlocatie en de staat van de machine
- Het overeengekomen reinheidsdoel of de eis van de fabrikant van het onderdeel
- Of de doelstelling geldt bij aflevering, na het spoelen, bij inbedrijfstelling of tijdens bedrijf
- De reactie op een resultaat dat buiten de limiet ligt
- Vereiste gegevens, inclusief monsterdatum, instrument- of laboratorium- en vloeistofidentificatie
Het doel moet worden gekozen uit het meest gevoelige onderdeel en de werkelijke taak van de machine. Als het systeem proportionele of servocomponenten bevat, gebruik dan de gepubliceerde reinheidseis als ontwerpinvoer. Als een cilinder deel uitmaakt van een groter circuit, ga er dan niet van uit dat een algemene cilindercategorie het reinheidsniveau voor de hele machine bepaalt.
Wanneer het doel nog niet bekend is, is de juiste technische actie het verkrijgen van het componentgegevensblad en het hydraulische schema. Door een code uit een generieke tabel te raden, ontstaat een specificatie die er nauwkeurig uitziet, maar het systeem mogelijk niet beschermt.
Verklaar niet onmiddellijk de gehele machine defect. Bevestig eerst de monsteridentiteit, de bemonsteringsmethode, de status van het instrument en de rapportagebasis. Vergelijk het resultaat vervolgens met eerdere monsters van dezelfde locatie.
Het herhaaldelijk vervangen van filterelementen zonder de bron te vinden kan een actief slijtage- of indringingsprobleem verbergen. Trendgegevens zijn nuttiger dan één geïsoleerd getal als het systeem al in gebruik is.
Voordat u een hydraulische cilinder, aandrijfeenheid of compleet circuit goedkeurt, dient u de leverancier en het machineteam te vragen:
Deze vragen verplaatsen de contaminatiebeheersing van een algemene onderhoudsbelofte naar een verifieerbaar engineeringproces.
