HCIC heeft een speciale bron gepubliceerd voor deHCIC-310 Amerikaans elektrisch takel, waardoor de op inch gebaseerde montage-informatie en toepassingsbeoordeling van het model centraal staan in het gesprek met de koper.
De informatiebron is bedoeld voor bouwers van commerciële voertuigen, carrosseriefabrikanten, wagenparkonderhoudsteams en Noord-Amerikaanse distributeurs die een takel moeten vergelijken met een echt chassis. De nuttige bijdrage ervan is niet de belofte dat één takel op elk voertuig past. Het geeft kopers een duidelijk uitgangspunt: bekijk de gepubliceerde afmetingen, vergelijk ze met het chassis en identificeer de wijzigingen die nodig zijn voor een niet-standaard installatie.
Dit is een openbare productbronupdate. Het is geen aankondiging van een klantorder, wagenparkcontract, leveringsresultaat of universele goedkeuring van een montage. De uiteindelijke geschiktheid hangt nog steeds af van het voertuigframe, de belasting, de carrosseriegeometrie, het hydraulische circuit en de installatietekeningen.
Een koper van een bedrijfsvoertuig kan beginnen met een verzoek om een ‘Amerikaanse elektrische takel’. Die beschrijving is niet voldoende om een inkooporder vrij te geven. De takel moet worden aangesloten op een bepaald frame, via een gedefinieerd hefpad werken en werken met de hydraulische bedieningselementen van het voertuig.
Hetzelfde probleem doet zich voor bij vervangingswerkzaamheden. Een takel die op de oude unit lijkt, kan nog steeds een probleem vormen als de voetafdruk, het patroon van de montagegaten, de armbeweging of de hydraulische interface verschillen. De juiste vergelijking is tussen de gepubliceerde hijsgegevens en de daadwerkelijke chassisinterface.
Dat is de reden waarom de HCIC-310-bron afmetingen in inches presenteert en de aanpassing van de hefarm, de basisgrootte en de posities van de montagegaten voor onregelmatige chassisindelingen bespreekt. De gepubliceerde informatie geeft een OEM-team iets concreets om te controleren voordat ze om een offerte vragen.

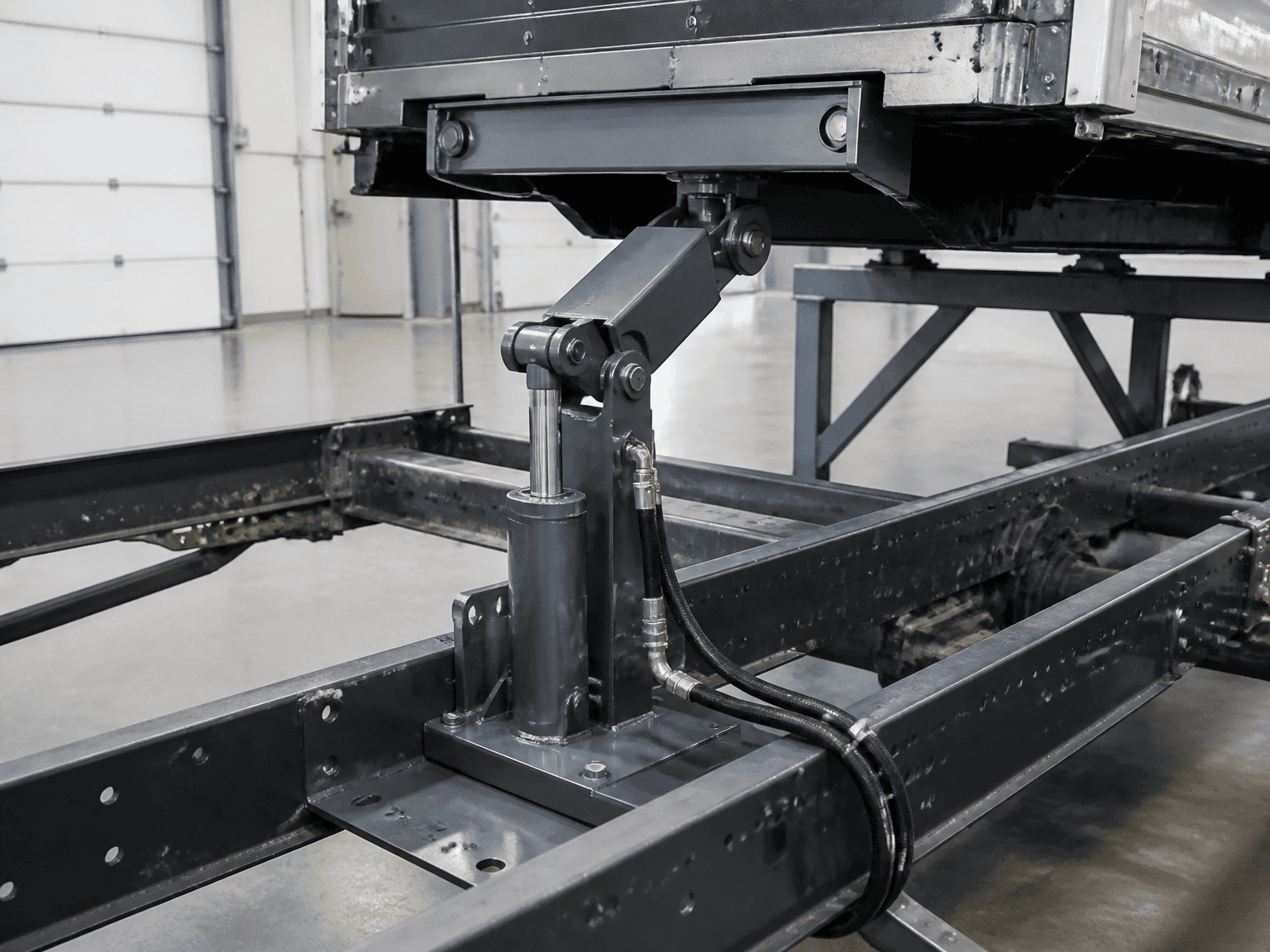

Op de HCIC-pagina wordt het model geïdentificeerd als een Amerikaanse motortakel voor toepassingen als dumptrucks, vuilniswagens en aangepaste bedrijfsvoertuigen. Het publiceert de volgende referentiedimensies:
- Lengte dwarsbalk bovenaan:24.00 uur
- Uitgeschoven lengte hoofdhefarm:26,63 inch
- Lengte hoofdhefarm ingetrokken:19,63 inch
- Basislengte:28,50 inch
- Breedte voorkant:14,25 inch
- Breedte basis achter:5,00 inch
- Dikte voormontage:4,00 inch
Deze cijfers moeten worden behandeld als gepubliceerde referentiegegevens voor de HCIC-310-beoordeling, en niet als vervanging voor een huidige installatietekening. Een koper moet bevestigen of de afmetingen compatibel zijn met het chassis, de carrosserie, de scharnieropstelling, de veiligheidsafstanden en de hydraulische aansluitingen op het doelvoertuig.
De bron vermeldt ook dat het model kan worden aangepast voor speciale frameconstructies. De aangegeven richting is praktisch: de slag van de hefarm, de basisgrootte en de posities van de montagegaten kunnen worden beoordeeld aan de hand van de daadwerkelijke chassisvereisten. Elke wijziging moet vóór productie op de goedgekeurde tekening worden bevestigd.
Veel Noord-Amerikaanse bedrijfsvoertuigen zijn ontworpen en onderhouden op basis van inch-afmetingen. Door de startafmetingen in inches weer te geven, wordt een vermijdbare conversiestap tijdens de eerste chassisvergelijking verminderd.
Dat neemt de noodzaak van een technische beoordeling niet weg. Het maakt de eerste discussie eenvoudigweg specifieker. De koper kan de chassisafmetingen opsturen, de montagepunten markeren en de leverancier vragen de interface te vergelijken met de HCIC-310-referentie.
Dumptrucks, vuilniswagens en aangepaste carrosserieën kunnen verschillende framebreedtes, carrosserieafstanden, hefpaden en hydraulische bedieningselementen hebben. Een takel die voor de ene indeling is geselecteerd, mag niet alleen op basis van de naam naar een ander voertuig worden overgebracht.
Het onderzoek moet de voertuigfunctie, het carrosserietype, het beschikbare montagebereik, de hefvereisten en de hydraulische aansluiting identificeren. Als er geen tekening beschikbaar is, kunnen duidelijke foto's met gemeten referentiepunten de eerste technische beoordeling nog verbeteren.
De HCIC-bron beschrijft aanpassingen voor onregelmatige chassisomstandigheden, inclusief montagegatposities en basisafmetingen. Voor een OEM-koper is het belangrijke controlepunt de documentrevisie: de uiteindelijke afmetingen, materialen, aansluitingen en inspectie-eisen moeten worden vastgelegd op de goedgekeurde offerte of tekening.
Een mondelinge wijziging tijdens de montage is geen betrouwbare productiespecificatie. Het engineeringteam, het inkoopteam en de fabriek moeten werken vanuit dezelfde goedgekeurde informatie.
Een nuttig informatiepakket zou het volgende moeten bevatten:
1. Voertuigmerk, model, bouwjaar en carrosserietype.
2. Chassistekening of gemeten frameafmetingen.
3. Bestaande takelfoto's, inclusief de basis en bevestigingspunten.
4. Vereiste heffunctie en opbouw- of containergeometrie.
5. Leeg lichaamsgewicht, verwacht laadvermogen en bedrijfsbelasting.
6. Beschikbare basislengte, breedte, hoogte en vrije ruimte rondom.
7. Montagegatenpatroon en aansluitdetails.
8. Informatie over hydraulische druk, stroom, poort of slang en bedieningsopstelling.
9. Hoeveelheid, bestemming en of het om OEM-, vervangings- of modificatiewerk gaat.
10. Vereiste tekening, inspectierapport, verpakkingsinformatie of andere orderdocumenten.

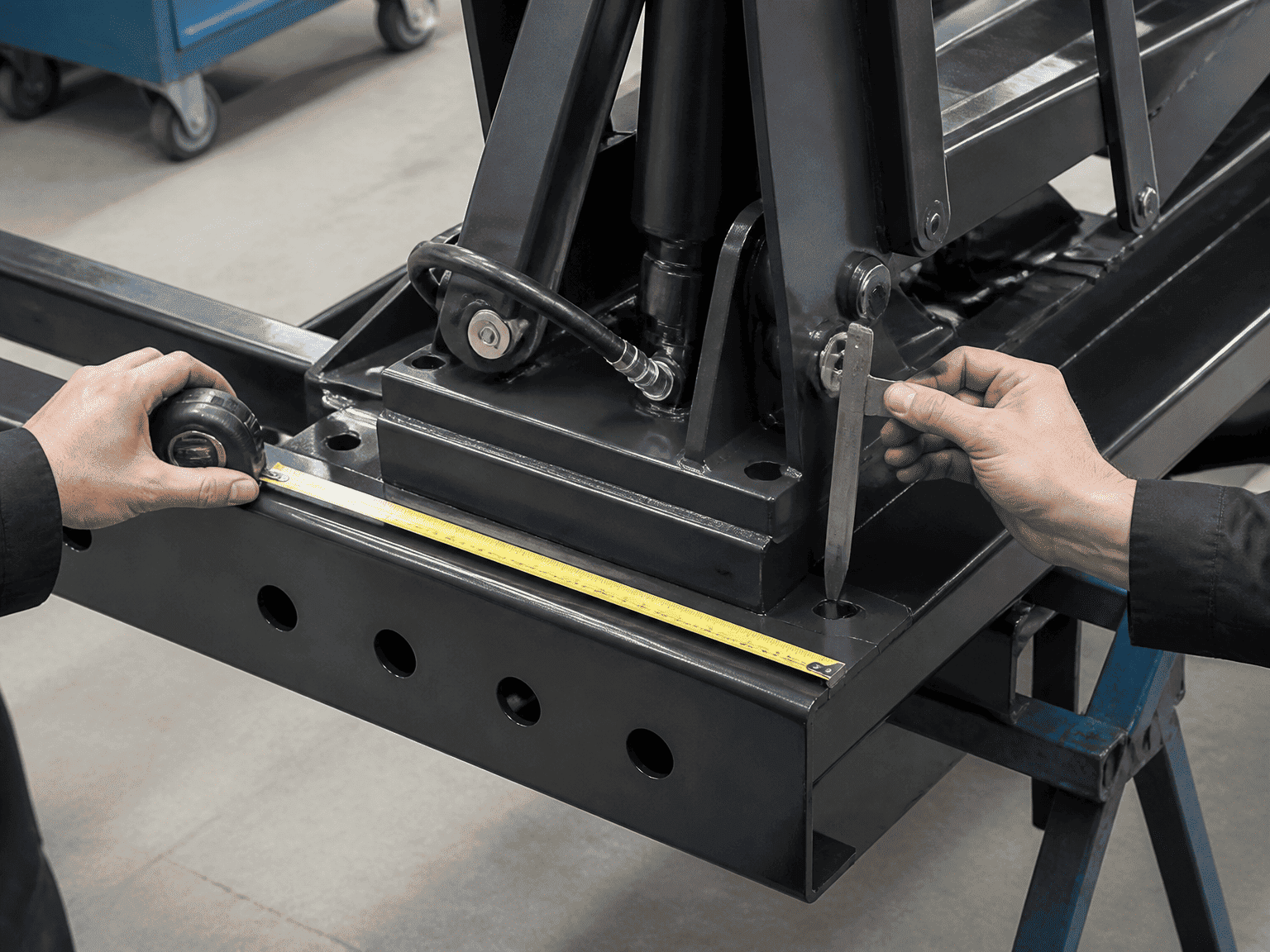

Een meetlint dat naast de bevestigingspunten wordt geplaatst, is vaak nuttiger dan alleen een foto van de takel. Als de eenheid een vervanging is, vermeld dan het oude onderdeelnummer, serie-informatie en eventueel bewijs van de oorspronkelijke installatiegeometrie.
De gepubliceerde bron kan het beste worden gebruikt in de vroege montagefase:
- Fase 1 — Identificeer het voertuig:de dump-, afval- of gewijzigde toepassing voor bedrijfsvoertuigen definiëren.
- Fase 2 — Vergelijk de interface:controleer de gepubliceerde HCIC-310-afmetingen aan de hand van de chassis- en carrosserie-indeling.
- Fase 3 — Markeer de uitzonderingen:identificeer niet-standaard framebreedtes, gatposities, armbewegingen of hydraulische aansluitingen.
- Fase 4 — Bevestig de tekening: overeenstemming bereiken over de definitieve configuratie vóór productie of wijziging.
- Fase 5 — Beoordelen van de inspectie- en leveringsbehoeften:de voor de bestelling vereiste documenten en cheques vermelden.
Dit proces helpt bij het scheiden van een standaardmontagegesprek van een aangepaste configuratie. Het voorkomt ook een veel voorkomende sourcingfout: een takel goedkeuren op basis van een catalogusnaam terwijl de mechanische interface ongedefinieerd blijft.
Uit de HCIC-310-bron blijkt niet dat elke Noord-Amerikaanse dumptruck of vuilniswagen het model zonder aanpassingen kan accepteren. Het is ook geen vervanging voor een chassistekening, een beoordeling van de hefkracht, een controle van het hydraulische circuit of een beoordeling van de machineveiligheid.
De gepubliceerde pagina bevat informatie over toepassingen en afmetingen, maar de uiteindelijke configuratie moet worden bevestigd voor het daadwerkelijke voertuig. Claims over een specifieke klant, wagenpark, ordervolume, leveringsprestatie of veldresultaat mogen niet worden afgeleid uit de productbron, tenzij HCIC deze details afzonderlijk publiceert.
Dat onderscheid is belangrijk bij de B2B-hydraulische inkoop. Een nuttige bedrijfsupdate moet de volgende technische stap van de koper duidelijker maken, zonder dat een standaardproductpagina verandert in een niet-ondersteunde projectcasestudy.
