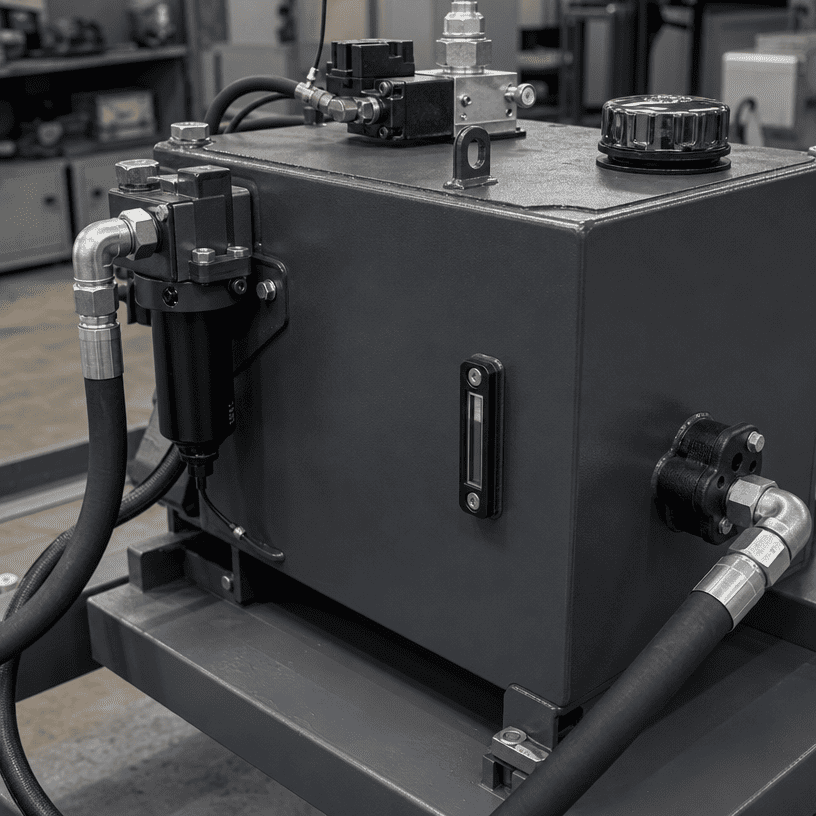

A hydraulische krachtbronreservoir is niet alleen een container voor olie. Het ondersteunt vloeistofopslag, retourstroombeheer, luchtafgifte, warmteoverdracht, contaminatiecontrole en servicetoegang. Als de tank alleen wordt gekozen vanwege de buitenafmetingen of een handig nominaal volume, kan de aandrijfeenheid moeilijk in gebruik te nemen en moeilijker te onderhouden zijn.
Deze gids biedt OEM-ingenieurs en kopers van apparatuur een praktische manier om de reservoirvereisten te beoordelen voordat u een offerte voor een hydraulisch aggregaat aanvraagt. Het bevordert geen universele tank-pompverhouding. Het juiste ontwerp is afhankelijk van het circuit, de inschakelduur, de vloeistof, de installatieruimte en de gebruiksomgeving.
Het reservoir moet worden gedefinieerd nadat het hydraulische circuit is begrepen. Begin met de aandrijvingen, kleppen, pompopstelling, bedieningsvolgorde en verwachte retourstroom. Een circuit dat een cilinder met tussenpozen beweegt, heeft andere reservoirvereisten dan een systeem dat continu draait of meerdere actuatoren tegelijk gebruikt.
Verzamel de volgende informatie voordat u een tank selecteert:
Deze informatie verandert in “Hoeveel liter hebben we nodig?” in een nuttiger technische vraag: hoe moet het reservoir zich gedragen tijdens de volledige bedrijfscyclus?
De buitenafmetingen of het typeplaatje van een tank vertellen niet het hele verhaal. Een deel van het tankvolume kan nodig zijn voor expansie, kalmering van de retourstroom, aanzuigdekking en veilig bedrijfsniveau. Het bruikbare bedrijfsvolume wijkt daarom af van het totale geometrische volume.
De ontwerpbeoordeling moet het volgende definiëren:
- Normaal oliepeil
- Minimumniveau voor betrouwbare pompaanzuiging
- Maximaal vulniveau
- Ruimte voor thermische uitzetting
- Vrij volume voor luchtafvoer en retourstroom
- Toegang tot afvoer en reiniging
De pomp mag niet zuigen vanaf een niveau waarop lucht in de aanzuigleiding kan komen. Tegelijkertijd mag het reservoir niet zo hoog worden gevuld dat expansie of retourroeren een secundair probleem creëert. De eindniveaus moeten worden ingesteld voor de werkelijke vloeistof- en machineomstandigheden.
Retourolie kan met snelheid, hitte en meegevoerde lucht het reservoir binnendringen. Als de retourpoort zich te dicht bij de aanzuiguitlaat bevindt, kan de pomp slecht ontluchte vloeistof ontvangen voordat de tank tijd heeft gehad om de lucht af te scheiden en de stroom te kalmeren.
Een goede lay-out houdt rekening met:
Het doel is niet simpelweg om de tank groter te maken. Het is bedoeld om een gecontroleerd pad te creëren van retour naar zuiging, zodat de vloeistof meegevoerde lucht kan laten ontsnappen en kan bezinken voordat deze door de pomp wordt hergebruikt.
Pompaanzuiging verdient een eigen ontwerpcontrole. De zuigleiding moet kort en direct zijn waar de installatie dit toelaat, met een geschikte diameter en een lay-out die onnodige beperkingen vermijdt. Scherpe richtingsveranderingen, een slechte positionering van de inlaat of een te kleine aansluiting kunnen problemen veroorzaken, zelfs als het nominale tankvolume voldoende lijkt.
Controleer de relatie tussen:
- Locatie van de pompinlaat
- Minimaal oliepeil
- Diameter en lengte van de zuigleiding
- Inlaatzeefopstelling, indien gebruikt
- Servicetoegang rond de pomp
- Tankafvoer- en reinigingspositie
Kies niet alleen voor een afzuigopstelling omdat deze in de behuizing past. De inlaatvereisten van de pompfabrikant en de volledige circuitomstandigheden moeten samen worden gecontroleerd.
Het reservoir kan helpen warmte over te dragen aan de omgeving, maar is niet automatisch voldoende koeler. De warmteopwekking is afhankelijk van drukverliezen, debiet, cyclustijd, klepgedrag, motorbelasting en de installatieomgeving.
Voor een OEM-beoordeling legt u vast wanneer het systeem warmte produceert en waar de voedingseenheid wordt geïnstalleerd. Een compacte behuizing in de buurt van een warmtebron heeft mogelijk een andere thermische oplossing nodig dan een geventileerde unit die in de open lucht wordt geïnstalleerd.
De juiste volgorde is:
1. Identificeer de operationele taak.
2. Schat in waar stroom verloren gaat.
3. Controleer het tankoppervlak en de luchtbeweging.
4. Bepaal of extra koeling nodig is.
5. Controleer het resultaat tijdens representatief bedrijf.
Vermijd het toevoegen van een koeler of het vergroten van het tankvolume zonder de werkelijke warmtebron te begrijpen. Het reservoir is een onderdeel van het thermische ontwerp en geen vervanging voor de circuitefficiëntie.
Een reservoirontwerp moet ervoor zorgen dat vuil en water moeilijk kunnen binnendringen en dat onderhoudspersoneel de verontreiniging gemakkelijk kan verwijderen. De vul-ontluchter, het toegangsdeksel, het aftappunt en de retourfiltratie hebben allemaal invloed op de zuiverheid van de vloeistof.
Nuttige ontwerpvragen zijn onder meer:
- Is de vulopening beschermd tegen de omgeving?
- Kan de ontluchter worden onderhouden zonder de aandrijfeenheid te demonteren?
- Bevindt de afvoer zich op het laagste praktische punt?
- Kan de tank geleegd worden zonder morsgevaar?
- Is het retourfilter toegankelijk voor inspectie?
- Kan de binnenkant van de tank indien nodig worden gereinigd?
Het antwoord moet zichtbaar zijn in de lay-outtekening. Een strak ogende externe behuizing bewijst niet dat het interne onderhoudstraject praktisch is.

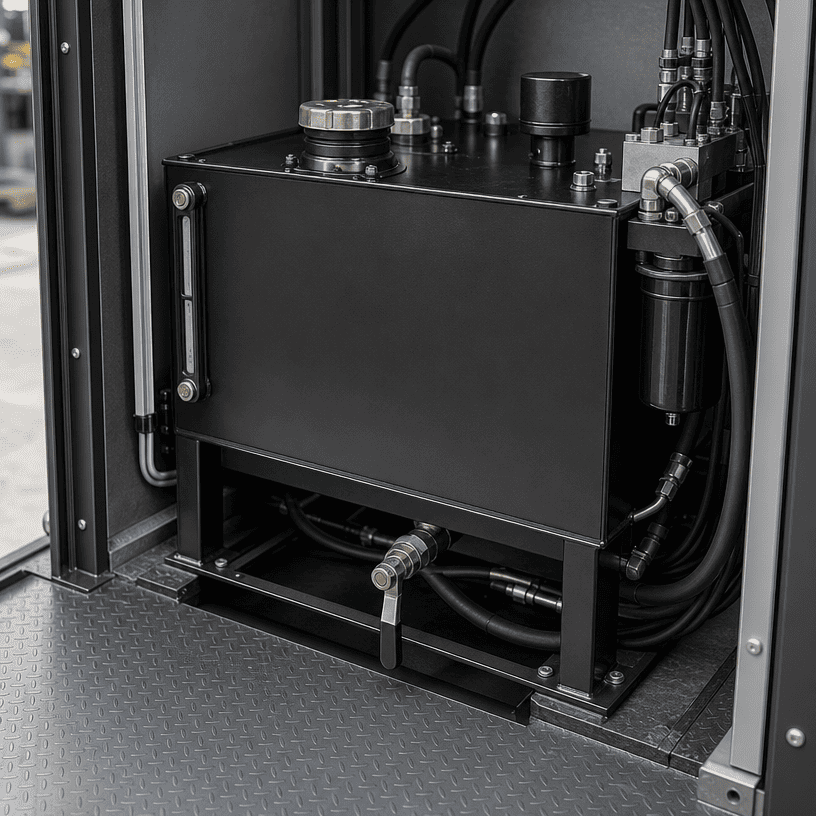

Reservoirs falen vaak in de integratiefase en niet in de berekeningsfase. De tank past mogelijk binnen de nominale voetafdruk, maar is in strijd met een motor, spruitstuk, elektrische behuizing, aanhangerframe, beschermings- of hefpunt.
Voordat u het ontwerp goedkeurt, controleert u:
Een driedimensionale indeling of maattekening kan conflicten eerder aan het licht brengen dan een stuklijst. Het reservoir moet bruikbaar zijn nadat de aandrijfeenheid is geïnstalleerd en mag niet alleen op de werkbank worden gebouwd.
Een handig offertepakket bevat normaal gesproken:
Als sommige waarden niet bekend zijn, markeer ze dan als open items in plaats van ze te vullen met aannames. Een transparante engineering review is sneller dan het opnieuw ontwerpen van een tank nadat de productie is gestart.
De pompstroom is belangrijk, maar beschrijft niet het volledige retourpatroon, de werkcyclus of het actuatorvolume.
De tank heeft gedefinieerde minimum- en maximumniveaus, expansieruimte en een gecontroleerde zuigconditie nodig.
Dit kan het vloeistofpad verkorten en de kans op het vrijkomen van lucht en het kalmeren van de stroming verkleinen.
Een vul-, ontluchtings-, filter- of afvoer die niet veilig bereikbaar is, zal uiteindelijk de onderhoudstijd verlengen.
De warmtebalans is afhankelijk van het gehele hydraulische circuit en de installatieomgeving.
De behuizing, pomp, spruitstuk, slangen en elektrische onderdelen moeten als één systeem worden gecontroleerd.
Een goede maatvoering van het reservoir van de hydraulische krachtbron is een oefening in de indeling en de werkingscyclus, geen schatting van het volume. De ingenieur moet samen het bruikbare oliepeil, de retourstroomscheiding, de pompaanzuiging, de warmtebalans, de verontreinigingscontrole en de onderhoudstoegang beoordelen.
Voor een aangepast HPU-project stuurt u HCIC de circuitinformatie en de machine-interface voordat de reservoirafmetingen definitief zijn. Dat geeft het ontwerpteam een betere basis om de tank, pomp, verdeelstuk, filtratie en regelopstelling als één geïntegreerde eenheid te selecteren.
