Terwijl het overstappen op brandwerende vloeistoffen catastrofale winkel- en mijnbranden elimineert, heeft het in het veld ook een onverwachte golf van voortijdige defecten aan hydraulische cilinders teweeggebracht. Supervisors van wagenparkonderhoud en OEM-machinebouwers melden dat standaardcilinders, die feilloos op minerale olie werken, binnen slechts 250 tot 500 bedrijfsuren na de vloeistofverversing last hebben van een volledige uitbarsting van de stangafdichting, een klevende cilinderwerking en een interne zuigerbypass.
| Vloeistofclassificatie | Chemische basis en samenstelling | Bedrijfstemperatuur en veiligheid |
|---|---|---|
| ISO HFA/HFB | Emulsies met hoog watergehalte (5% tot 40% olie in water) | Maximaal 55°C; extreme brandweerstand maar slechte smering bij hoge psi |
| ISO HFC (meest voorkomende) | Water-glycoloplossing (35% tot 45% water in polymeer) | Maximaal 60°C; niet-ontvlambaar; gevoelig voor hydrolytische aantasting van urethanen |
| ISO HFDU (hoge prestaties) | Synthetische polyolesters (watervrij/watervrij) | Tot 120°C; biologisch afbreekbaar met uitstekende smerende werking; valt NBR aan |
| ISO HFD-R (extreme luchtvaart) | Fosfaatesters (synthetische fosforbasis) | Maximaal 150°C; ernstige chemische aantasting van alle standaard industriële afdichtingen |
Wanneer een standaard mobiel of industrieelhydraulische cilinderfaalt op het gebied van brandwerende vloeistoffen, onthullen autopsies twee verschillende chemische afbraakroutes:

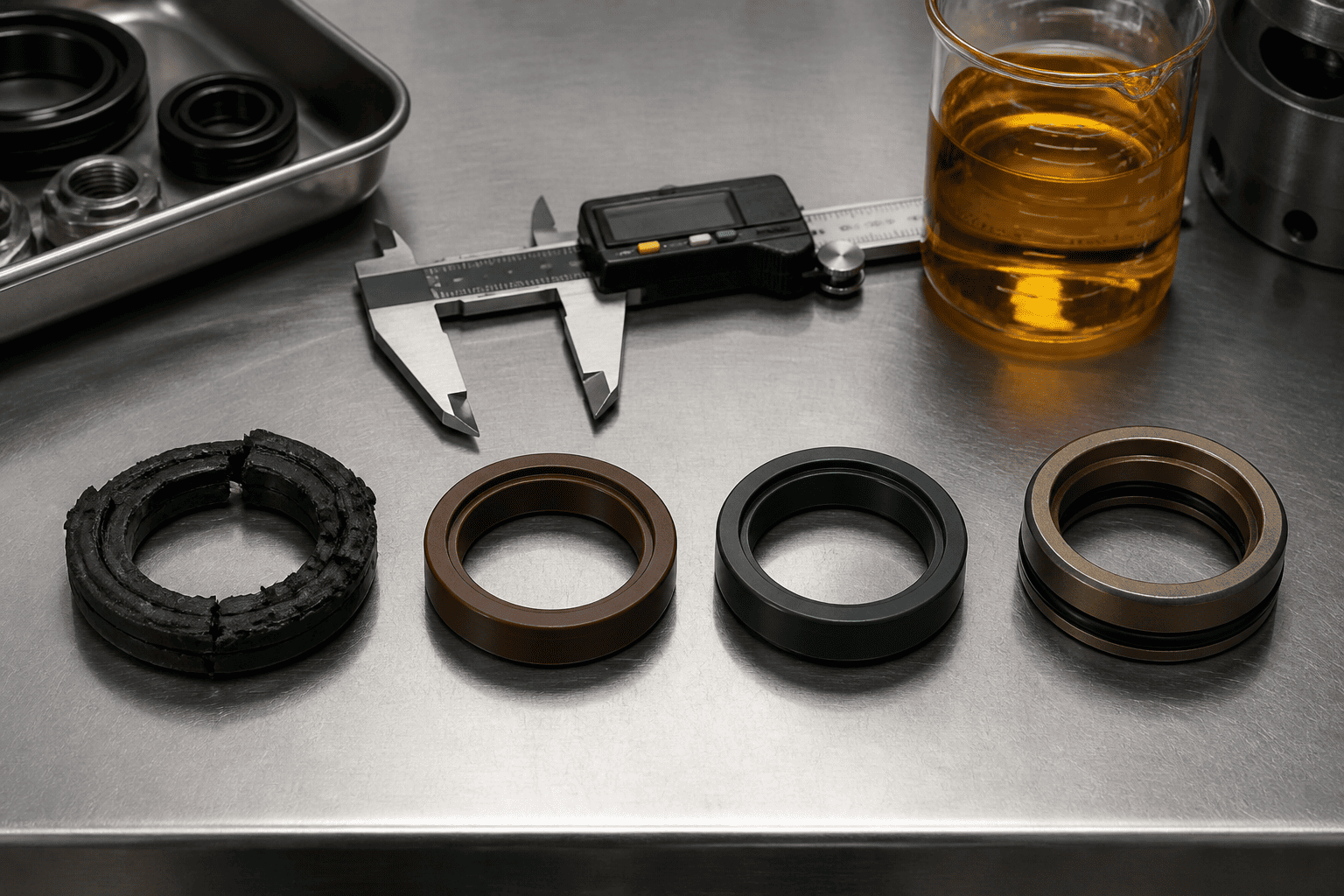

Standaard mobiele cilinders zijn sterk afhankelijk van thermoplastisch polyurethaan (TPU) U-vormige stangafdichtingen vanwege hun superieure slijtvastheid tegen straatgrit. Wanneer ze echter worden blootgesteld aan water-glycolvloeistoffen boven 50°C, breken de watermoleculen de moleculaire ester/etherketens in het polyurethaanpolymeer. Binnen enkele weken verliest het taaie afdichtingsmateriaal zijn trekelasticiteit en verandert het in een zachte, kruimelige pasta die onder druk langs de pakkingring spoelt.
Wanneer operators overstappen op synthetische polyolesters (HFDU) zonder hun cilinders opnieuw te verpakken, ondergaan standaard nitril (NBR) zuiger- en statische buisafdichtingen agressieve weekmakerextractie. De vloeistof verwijdert de weekmakers uit het rubber, waardoor de afdichting in volume met ruim 18% opzwelt. De gezwollen afdichting klemt stevig vast in de groef van de pakkingbus, waardoor extreme wrijving, trillingen van de stang en uiteindelijk gekartelde schuifscheuren langs de afdichtingslip ontstaan.
Om een levensduur van meer dan 10.000 uur te bereiken onder ISO 12922 brandwerende vloeistoffen, specificeert HCIC engineering drie geavanceerde elastomere en thermoplastische afdichtingsconfiguraties:
| Afdichting materiaalkwaliteit | ISO VG 46 Mineraal | ISO HFC (Water-Gly) | ISO HFDU (polyolester) |
|---|---|---|---|
| Standaard TPU (U-cup) | Uitstekend (10.000 uur) | SNELLE STORING (300 uur) | Slecht / zwelling (800 uur) |
| Standaard NBR Nitril | Uitstekend (8.000 uur) | Matig (2.000 uur) | SNELLE HARDENING (500 uur) |
| Speciale HNBR | Uitstekend (12.000 uur) | Goed (6.000 uur) | Uitstekend (10.000 uur) |
| Fluorelastomeer (FKM) | Uitstekend (10.000 uur) | Marginaal / Temp-Dep | SUPERIEUR (12.000 uur+) |
| Bronsgevuld PTFE | Uitstekend (15.000 uur) | SUPERIEUR (15.000 uur) | SUPERIEUR (15.000 uur) |
Voor synthetische estercircuits die heet worden (tot 110°C), zorgen originele FKM-fluorkoolwaterstofelastomeren voor totale chemische inertie. In tegenstelling tot standaard commerciële Viton-A, maakt HCIC gebruik van peroxide-uitgeharde Viton-B- of Viton-GF-formuleringen die bestand zijn tegen zure afbraakbijproducten naarmate de esters verouderen.
HNBR overbrugt de kloof voor water-glycolsystemen. Door de polymeerruggengraat te hydrogeneren, elimineert HNBR kwetsbaarheden met dubbele bindingen, waardoor waterafbraak wordt tegengegaan en tegelijkertijd de mechanische taaiheid behouden blijft die vereist is voor mobiele afval- en tunnelcilinders met een hoge cyclus.
Omdat waterglycolen een lagere smeerfilmdikte bieden dan minerale oliën, ervaren elastomere afdichtingslippen een hogere droge wrijving tegen verchroomde staven. Het vervangen van standaard U-cups door met brons gevulde of met koolstof gevulde PTFE-trapafdichtingen ondersteund door FKM O-ring-energizers vermindert de uitbreekwrijving met 65%, waardoor stick-slip van de cilinder wordt geëlimineerd.
Voordat u een bestaand machinepark ombouwt of een nieuw machinepark specificeerthydraulische cilindersControleer voor brandwerende vloeistofomgevingen deze vier technische controlepunten:
De hierboven genoemde vloeistofclassificaties en richtlijnen voor materiaalcompatibiliteit voldoen aan de ISO 12922- en ISO 6072-normen. Omdat gepatenteerde vloeistofadditieven per oliefabrikant verschillen, moet u altijd een elastomere zwel- en trek-onderdompelingstest van 72 uur uitvoeren voordat u een massavloot ombouwt.
Wilt u machines voor staalfabrieken, ondergrondse mijnbouwapparatuur of gieterijpersen upgraden naar de brandwerende normen ISO 12922?
Neem contact op met het gespecialiseerde technische team van HCIC en geef uw vloeistoftype (HFC, HFDU of HFD-R), werkdruk en omgevingstemperaturen door. We leveren binnen 24 uur 3D CAD-stapbestanden, op maat gemaakte FKM/HNBR-afdichtingspakketten en complete, in de fabriek geteste vervangende cilinders die zijn ontworpen om te voldoen aan de brandveiligheid zonder downtime.
