Ballonvaren met hydraulische cilindercilinders: forensische detectie van drukomleiding tijdens de slag en zwelling van de buis

I. De mid-stroke bypass-paradox: waarom het testen van de eindkap mislukt

Wanneer veldtechnici vermoeden dat de interne zuigerafdichting defect is, bestaat de standaardtest uit het volledig uitzakken van de cilinder, het onder druk zetten van de poort en het inspecteren van de tegenoverliggende poort op olielekkage. In balloncilinders levert deze test consequent vals-negatieve resultaten op:

Omdat dehydraulische cilinderDe loop is aan beide uiteinden structureel verstevigd door het zware smeedwerk van de stalen basis en de koppakking met schroefdraad, een permanente hoepel die vrijwel uitsluitend concentraten oplevert in het niet-ondersteunde middengedeelte van de loop.

---

II. 4 grondoorzaken die vatzwelling veroorzaken

1. Traagheidskinetische impactspikes:Een graafbak die op volle snelheid op graniet botst, veroorzaakt een onmiddellijke vertragingsdrukpiek die voorbij de scheurlimieten van de hoofdontlastklep van het systeem schiet voordat de klepschotel fysiek open kan schuiven.

2. Decompressieschokgolven:In hydraulische persen en verdichtingscilinders met een hoog tonnage ontketent een snelle klepverschuiving akoestische vloeistofdecompressiegolven die de interne buis-ID beschadigen.

3. Ondermaatse buismetallurgie:Gebruikmakend van standaard commerciële koudgetrokken koolstofstalen buizen met een lage vloeigrens (minder dan 350 MPa) in plaats van gelegeerd staal met hoge treksterkte (meer dan 520 MPa opbrengst).

4. Overmatige hoeveelheid buisslijpen: Door een reeds versleten cilinderbuis te slijpen om diepe krassen te verwijderen, wordt de resterende buiswanddikte teruggebracht tot onder de minimale technische veiligheidsmarges.

---

III. Forensische metrologie: 10-puntsinspectie van de meetklok

Om een ​​sluitende diagnose te kunnen stellen van het opzwellen van de cilinder tijdens het demonteren van een winkel, moeten monteurs de geometrie van de interne boring over meerdere slagintervallen in kaart brengen in plaats van alleen de gemakkelijk toegankelijke buisuiteinden te meten:

---

IV. Inspectieprotocol:

• Verwijder alle resterende hydraulische olie en koolstofvernis uit de buisboring met terpentine.

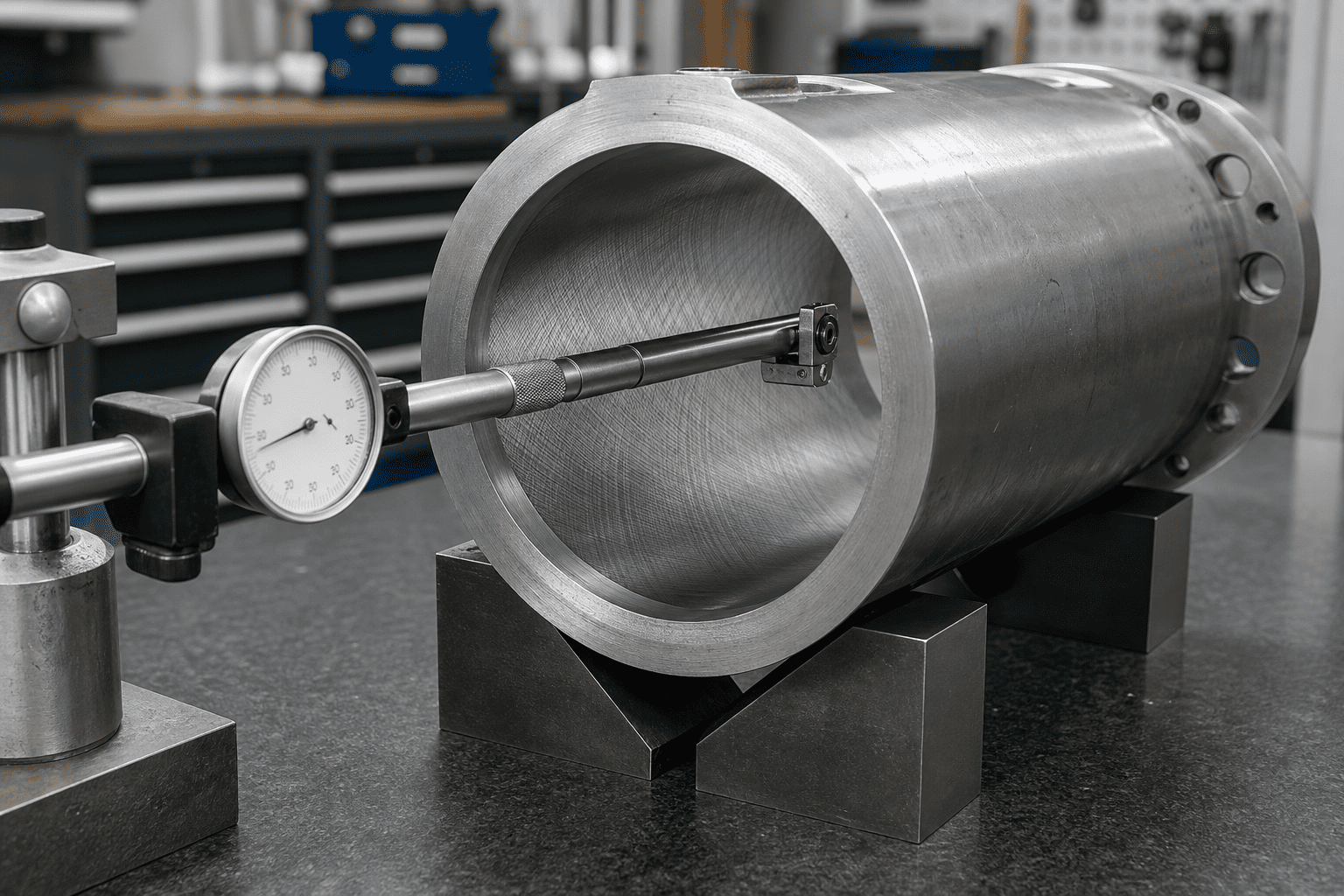

• Kalibreer een zeer nauwkeurige meetklok of driepunts interne micrometer tegen een hoofdringmeter tot nul.
• Meet de interne diameter over twee loodrechte assen (X-as verticaal, Y-as horizontaal) op intervallen van 100 mm vanaf de basislas tot de schroefdraad van de pakkingbus.
• Evaluatiecriteria:Elke diametrale toename groter dan 0,12 mm (0,005") boven de nominale boringtolerantie duidt op een permanente plastische opbrengst. Als het boringprofiel een "zandloper"- of "ton"-contour vormt, kan de buis niet worden geborgen door te honen en moet deze worden gesloopt.

---

V. Metallurgie en wanddikte: Specificatie van legeringsvaten voor zwaar gebruik

Om het opbollen van de cilinder in hydraulische circuits met hoge schokken te voorkomen, is een upgrade nodig van standaard koolstof DOM-buizen naar naadloze gelegeerde staalsoorten met hoge sterkte:

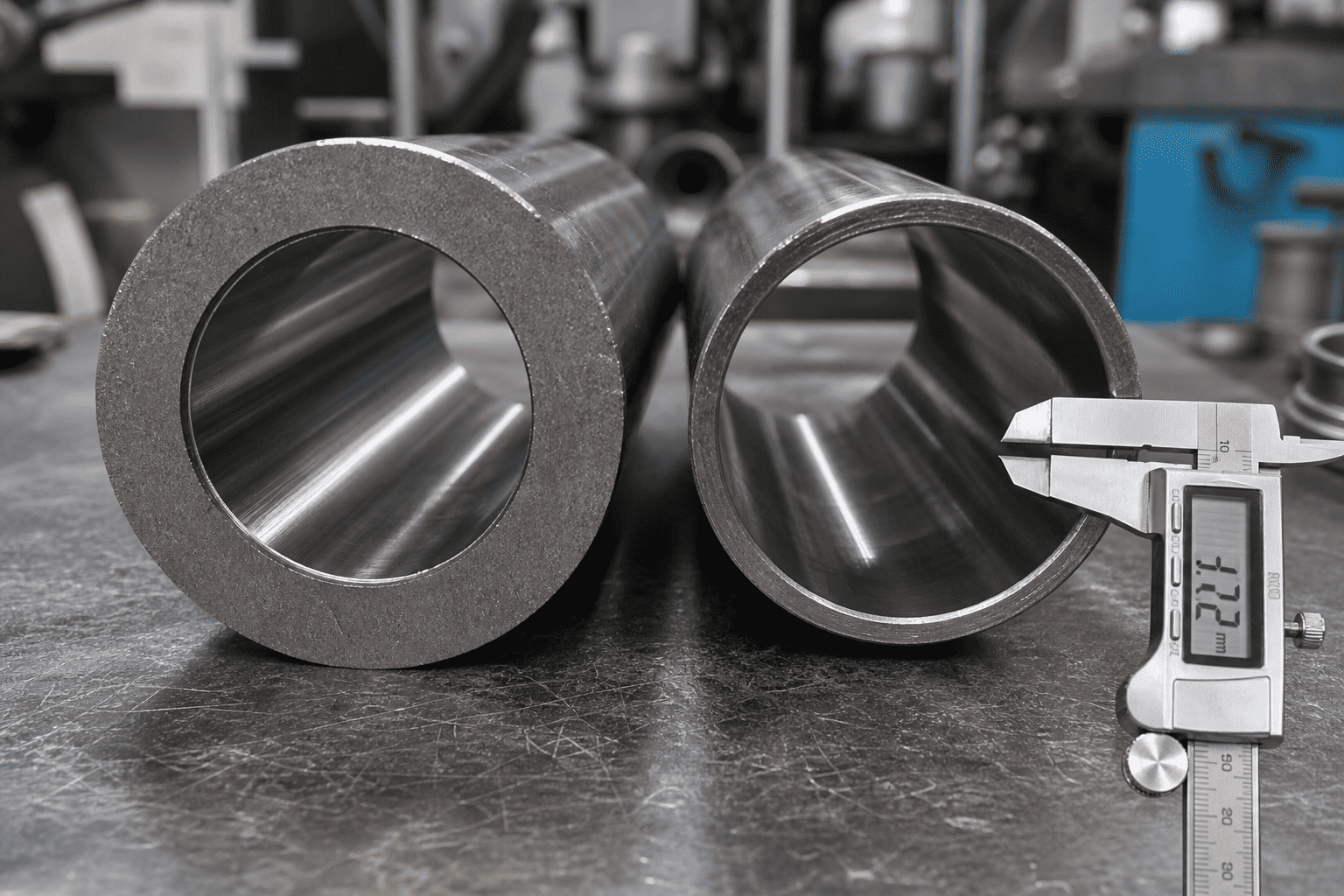

Naast de selectie van legeringen met een hoog rendement, vereisen technische richtlijnen voor zwaar gebruik het specificeren van verhoudingen van zware wanden waarbij de buitendiameter van de buis minstens 1,25 tot 1,35 keer de nominale boringdiameter is in mobiele apparatuur met hoge impact.

---

VI. 4 technische strategieën om mislukte buisopbrengsten te elimineren

1. Installeer direct gemonteerde anti-schokdempers met snelle respons: Bescherm cilinderpoorten met snelwerkende patroonontlastkleppen die 250 psi boven de hoofdsysteemdruk zijn ingesteld om impactpieken van milliseconden af ​​te vangen voordat ze de buiswand belasten.
2. Integreer interne progressieve vertragingskussens: getrapte of parabolische kussensperen vertragen zware zuigermassa's soepel, waardoor akoestische drukgolven aan het einde van de slag worden geëlimineerd.
3. Upgrade naar thermoplastische zuigergeleiders met hoge modulus: Vervang zachte nylon geleidingsringen door bronsgevulde PTFE- of met weefsel versterkte fenol-slijtbanden met hoge druksterkte die de uitlijning van de zuiger behouden zonder de geëxpandeerde buiswanden te beschadigen.
4. Mandaat 1,5x hydrostatisch testen: elkezware vervangingscilindermoeten in de fabriek een hydrostatische test ondergaan bij 1,5 keer de werkdruk met ultrasone verificatie van de wanddikte.

---
