Bij een geladen giek of bakhydraulische cilindervalt zonder tussenkomst van de operator, komt de storing voort uit een van de vier verschillende hydraulische mechanismen:
| Storingsmechanisme | Fysieke oorzaak | Hoorbaar/visueel symptoom |
|---|---|---|
| Zuigerafdichting bypass (interne lekkage) | Geëxtrudeerde U-cup of gegroefde slijtringen die olie lekken van het uiteinde van de dop tot het uiteinde van de stang | Hotspot van cilindercilinder; Het driften stopt wanneer de hengel mechanisch wordt ondersteund |
| Tegengewichtklepzitting huilt | Verontreiniging onder de schotelzitting, ingekerfde patroonneus of vermoeide veer | Olie huilt langs de kleppoort; gestage drift, ongeacht de toestand van de afdichting |
| Directionele klepspoellekkage | Overmatige slijtage van de spoelspeling bij open-centersystemen | Treedt alleen op als er geen blokkeerklep in het giekcircuit is geïnstalleerd |
| Thermische oliecontractie | Door hete olie (65°C) af te koelen tot omgevingstemperatuur (15°C) krimpt het vloeistofvolume met 3% tot 4% | Initiële daling van 10-20 mm gedurende het eerste uur, daarna volledig stabiliserend zonder drukverlies |

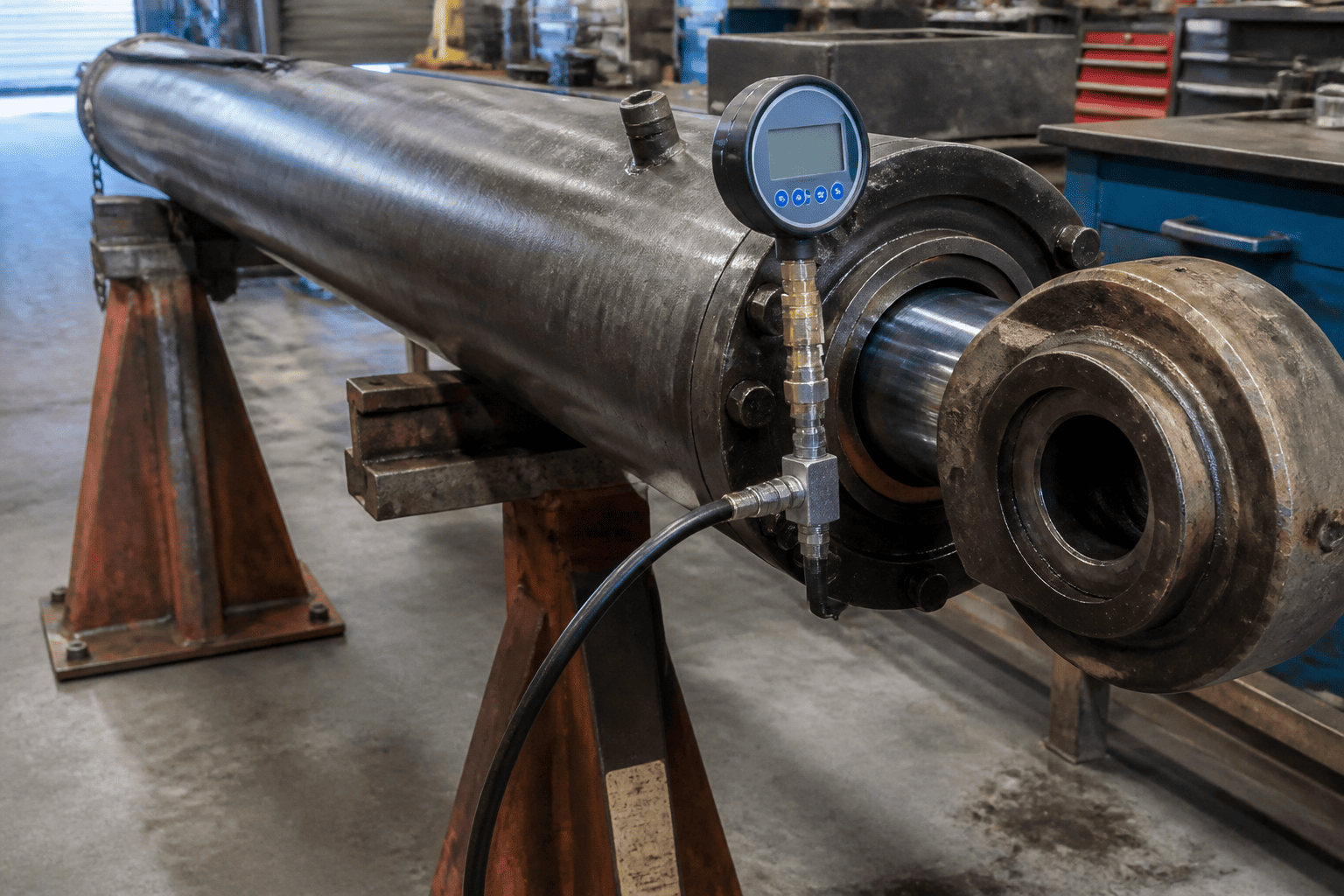

Verwijder nooit eenzware giekcilindervan een machine voordat u deze definitieve isolatietest voltooit:
1. Breng de giek omhoog tot 45 graden met nominale belasting: Breng de hydraulische olie op de normale bedrijfstemperatuur (ongeveer 50°C tot 55°C).
2. Vergrendel en ondersteun de giek mechanisch: Installeer een door de techniek goedgekeurde gieksteun of kraanstrop om absolute veiligheid te garanderen.
3. Isoleer de retourleiding aan het stangeinde: Koppel de hydraulische slang los die is aangesloten op het stanguiteinde (ringvormige zijde) van de cilinder en sluit de slang af. Laat de poort aan het stanguiteinde van de cilinder open boven een schone maatbeker.
4. Verwijder de mechanische ondersteuning: Laat de volle zwaartekracht op de oliekolom aan het uiteinde van de cilinder hangen.
5. Observeer de afvoer van de stanguiteindepoort:

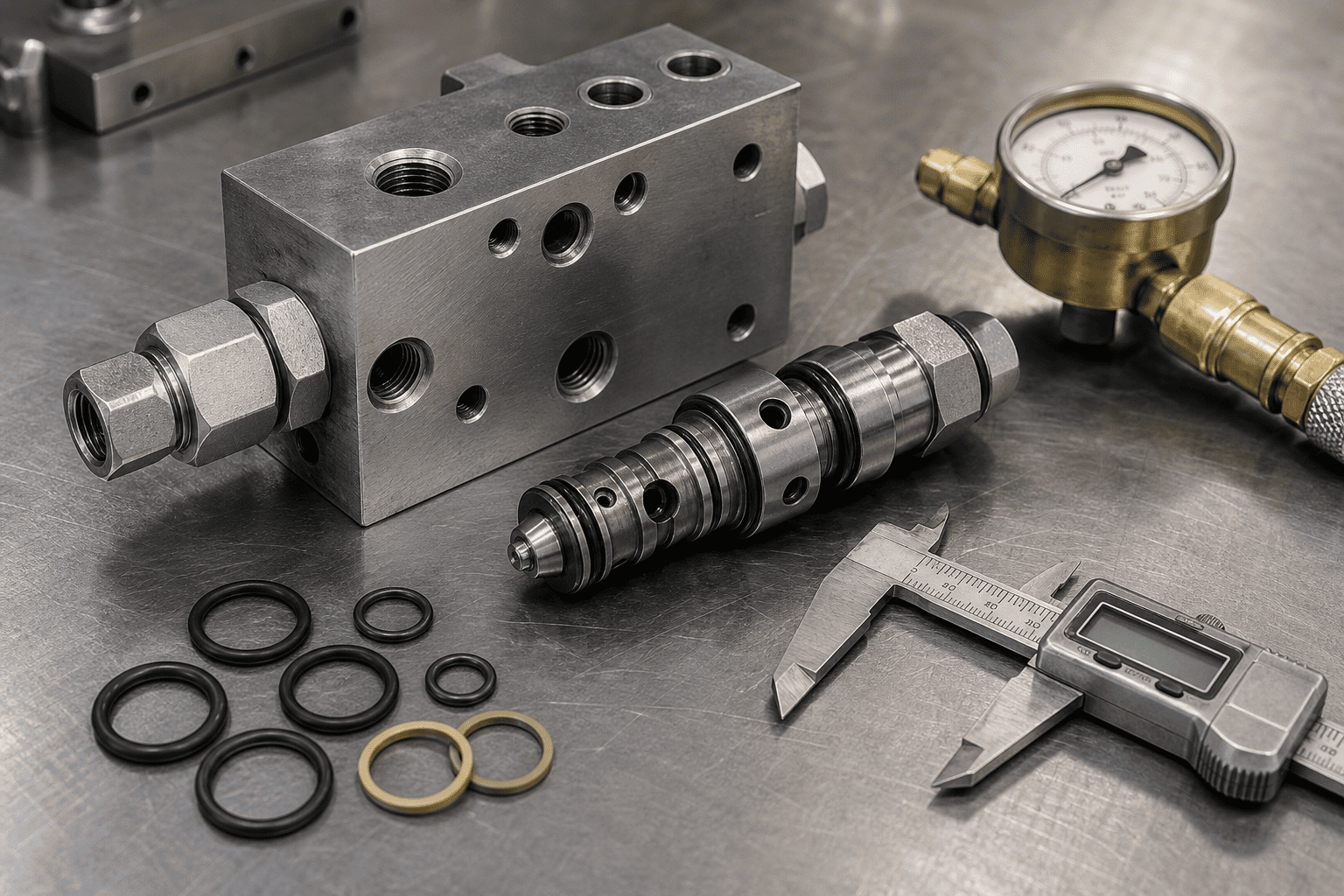

Tegengewichtkleppen (overcenterkleppen) vervullen twee cruciale taken: ze vangen olie op om te voorkomen dat de belasting daalt als een leiding barst, en ze meten de retourstroom zodat overbelasting door zwaartekracht de hydraulische pomp niet kan ontlopen.
Wanneer een machinist een zware giek laat zakken en de machine hevig begint te bokken en klapperen, raakt de tegengewichtklep gevangen in instabiliteit van de stuurdruk (jagen):
| Stap | Procesbeschrijving |
|---|---|
| 1 | Operator stuurt commando voor omlaag → Stuurdruk opent de balansklep |
| 2 | Klep gaat open → Er stroomt olie uit het uiteinde van de cilinderdop → De giek versnelt naar beneden |
| 3 | Giek valt sneller dan pomp olie kan leveren → Stuurdruk daalt naar nul |
| 4 | Stuurdrukverlies → Klep slaat plotseling dicht → Hydraulische schokgolf, trillende giek |
De belangrijkste technische fout die de jacht op tegenwicht veroorzaakt, is het selecteren van een buitensporig agressieve pilot-ratio voor een flexibele, structurele bloei:
1. Spoel de tegengewichtholten vóór het aandraaien:Zelfs een staalchip van 20 micron die tussen de schotelneus en de zitting van het spruitstuk terechtkomt, veroorzaakt een giekdrift van 50 mm per uur. Spoel spruitstukboringen altijd volgens de ISO 16/14/11-zuiverheidsnormen.
2. Specificeer Viton/HNBR-back-upringen voor hogedrukbehoud:Zorg ervoor dat zuigerafdichtingspakketten gebruik maken van thermoplastische anti-extrusie-steunringen die bestand zijn tegen een continue statische houdkracht van meer dan 4.000 psi zonder microkruip.
3. Maak onderscheid tussen thermische contractie en echte lekkages:Wanneer u nieuw geparkeerde machines test, moet u dertig minuten wachten voor stabilisatie van de olietemperatuur voordat u driftbenchmarks registreert.
4. Installeer tegengewichtspruitstukken met directe flens:Vermijd op afstand gemonteerde kleppen op de leiding. Door het kleppenblok rechtstreeks op de SAE-flenspoorten met 4 bouten op de cilindercilinder te bevestigen, zorgt u voor een stevige feedback van de piloot en is er geen risico op externe slangbreuk.
Heeft u last van aanhoudende giekdrift of compenseert u de instabiliteit van de kleppen in uw machinepark?
Neem contact op met de senior waterbouwkundige groep van HCIC. We bieden complete forensische circuitbeoordelingen, op maat gemaakte, geïntegreerde cilinders met geoptimaliseerde pilotverhoudingen en snel verzonden OEM-vervangingseenheden die zijn ontworpen voor zero-drift-prestaties.
