In zware bedrijfsomstandigheden is corrosie van de zuigerstang zelden slechts een cosmetische smet. Een enkel microscopisch klein roestpuntje op een blootliggende cilinderstang werkt als een gekarteld scheermesje.
Iedere keer dehydraulische cilinderrtrekt zich terug, waardoor de ruwe ijzeroxidekrater direct over de polyurethaan staafwisser en de primaire U-cup drukafdichting snijdt. Binnen tientallen cycli:
Voor machines die worden blootgesteld aan zeelucht aan de kust, zoutoplossing voor het ontdooien van snelwegen (calcium- en magnesiumchloride) of zure landbouwchemicaliën, kunnen hardchroomstaven uit de standaardcatalogus binnen één seizoen vaak blaren en putjes veroorzaken. Het kiezen van de juiste oppervlaktemetallurgie is de meest kosteneffectieve verdedigingslinie.
[ 1. Standaard hard chroom ] ===> Micro-gebarsten gegalvaniseerde schaal (afhankelijk van pure oppervlaktebarrière)
[ 2. QPQ Vloeibaar nitreren ] ===> Thermische chemische diffusielaag in het staal (geen coating die kan afbladderen)
[3. Dubbele laag nikkel-chroom] ===> Dichte, niet-poreuze nikkelbarrière + opofferende buitenlaag van hard chroom
Standaard hardchroom blijft de wereldwijde maatstaf voor industriële machines voor binnengebruik en lichte toepassingen.
- Het proces: Een laag metallisch chroom (doorgaans 20 tot 30 micron dik) wordt gegalvaniseerd op inductiegehard koolstofstaal en gepolijst tot een spiegelafwerking (Ra 0,1 tot 0,2 micron).
- De microscopische realiteit: Al het elektrolytisch afgezette chroom bevat van nature duizenden microscopische spanningsfracturen ("microscheurtjes"). In droge of schone olieomgevingen houden deze microscheurtjes de smeeroliefilm op gunstige wijze vast. In agressieve chemische omgevingen sijpelen corrosieve elektrolyten echter rechtstreeks door de microscheurtjes naar het ruwe basisstaal eronder. Roest bloeit op onder het chroom, waardoor de beplating in scherpe vlokken loskomt.
QPQ is geen oppervlaktebeplating die bovenop het staal zit; het is een thermochemisch diffusieproces dat de buitenste moleculaire structuur van het staal zelf fundamenteel transformeert.
- Het proces: De ruwe stalen staaf ondergaat vloeibare ferritische nitrocarbonering in een gespecialiseerd gesmolten zoutbad, gevolgd door mechanisch polijsten en secundaire oxidatie. Stikstof- en koolstofatomen diffunderen diep in het staalrooster, waardoor een extreem harde ijzer-nitride "samengestelde laag" ontstaat (doorgaans 15 tot 25 micron diep), ondersteund door een diepere stikstofdiffusiezone.
- Belangrijkste voordeel: Omdat er geen afzonderlijk gegalvaniseerd omhulsel is, kan QPQ niet blaren, afbladderen, afbladderen of afbladderen. Bovendien dicht de dichte zwarte ijzeroxide-afwerking de microporiën van het oppervlak af, wat een uitzonderlijke weerstand biedt tegen strooizout en grindafbrokkeling.
Wanneer apparatuur rechtstreeks in zoutwaterspatten of offshore boorplatforms wordt gebruikt, biedt dubbellaags nikkel-chroom maximale galvanische bescherming.
- Het proces: Een dikke, poriënvrije nodulair nikkel-onderlaag (30 tot 50 micron) wordt eerst galvanisch op het staal aangebracht, gevolgd door een standaard hardchroom toplaag (20 tot 30 micron).
- Belangrijkste voordeel: De zuivere nikkelbasislaag vormt een ondoordringbare, corrosiebestendige chemische barrière die het stalen substraat volledig afdicht. De buitenste chroomlaag zorgt voor een hoge oppervlaktehardheid en krasbestendigheid. Zelfs als agressief zout water de microscheuren van chroom binnendringt, stopt het dood bij de nikkelbarrière zonder contact te maken met het basisstaal.
| Prestatieparameter | Hard chroom | QPQ Vloeibaar nitreren | Dubbellaags nikkel-chroom |
|---|---|---|---|
| ASTM B117 Zoutsproeibeoordeling | 100 tot 200 uur | 400 tot 800+ uur | 1.000 tot 1.500+ uur |
| Oppervlaktehardheid | 850 tot 1.000 HV | 900 tot 1.150 hoogspanning | 850 tot 1.000 HV (Chroomlaag) |
| Grind/impactchippen | Matig (gevoelig voor microchips) | Uitstekend (geen schilfering of afbladderen) | Goed (nikkel absorbeert schokken) |
| Oppervlaktekleur en esthetiek | Helder spiegelzilver | Satijn gunmetal / matzwart | Helder spiegelzilver |
| Chemische bestendigheid tegen ontdooien | Slecht (snel putjes in MgCl₂/CaCl₂) | Uitstekend (bestand tegen chemische pekel) | Uitstekend (ondoordringbare barrière) |
| Relatieve kostenfactor | Basislijn ($1,0×) | Matig ($ 1,2 tot 1,4 ×) | Premium ($1,8 tot 2,5×) |
+--------------------------+-------------------------------------------------------------+
| Standaard Chroom | QPQ Vloeibaar nitreren | Nikkel-chroom dubbel |
+--------------------------+-------------------------------------------------------------+
| • Binnenfabrieksautomatisering | • Snelwegsneeuwploegen en zoutstrooiers| • Offshore-kranen en lieren |
| • Stationaire winkelpersen | • Landbouw- en kunstmesttanks | • Kustcontainerschipliften|
| • Gesloten werktuigmachines | • Zij- en achterladers weigeren | • Zeedokken in spatzones |
| • Schone magazijnheftrucks | • Bosbouw- en aggregaatvervoerders | • Onderzeese hydraulische actuatoren |
+--------------------------+-------------------------------------------------------------+

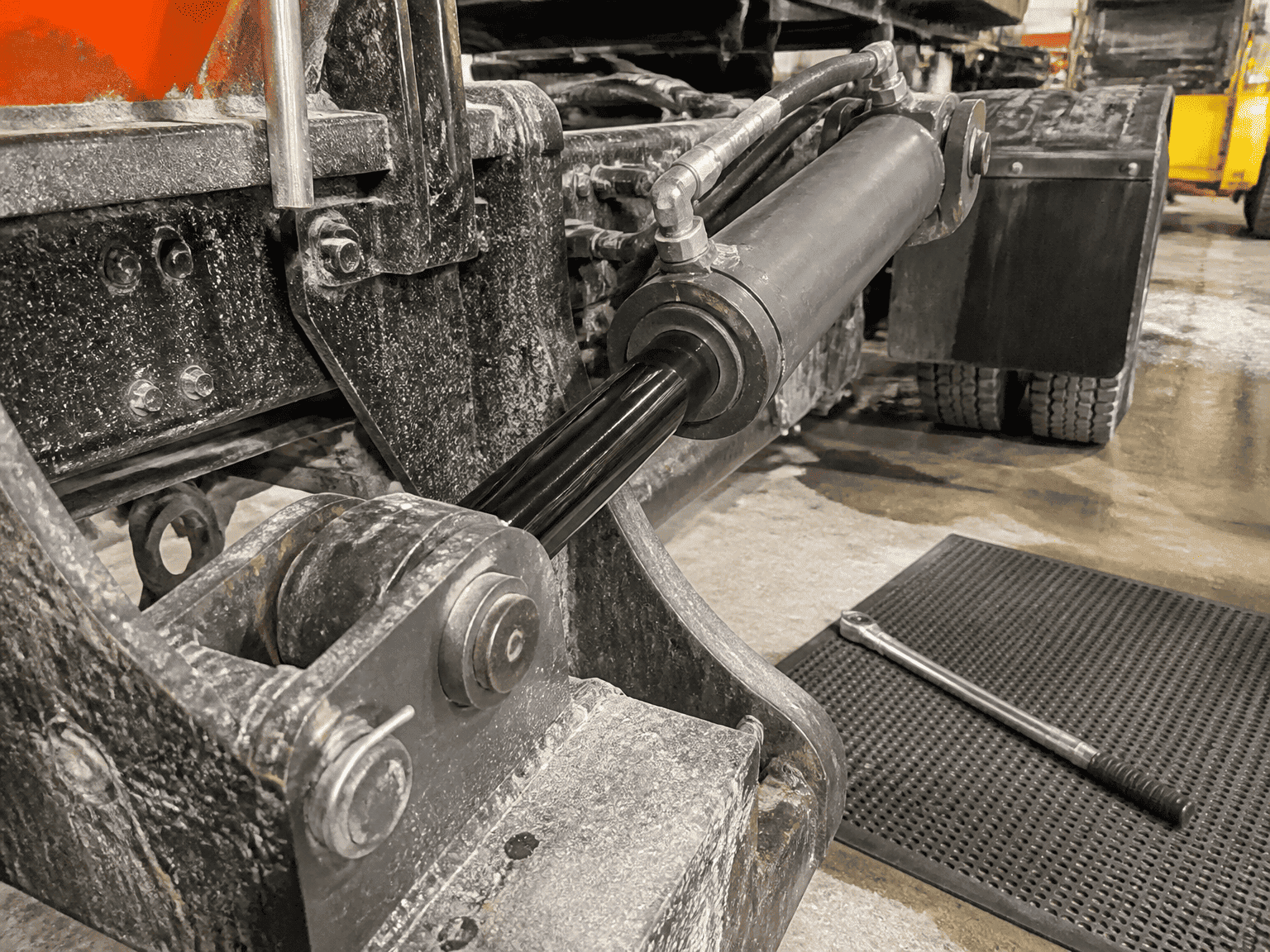

Gemeentelijke winterdienstvoertuigen rijden rechtstreeks door onder druk staande wolken van vloeibaar calciumchloride en nat steenzout. Zoutnevel vernietigt de verlengdehydraulische cilinderhengel samen met weggrind met hoge snelheid. De chipbestendige, uniforme diffusielaag van QPQ voorkomt plaatselijke putjes, terwijl de strakke zwarte afwerking de schittering van de zon voor tegemoetkomend verkeer vermindert.
Vloeibare stikstofmeststoffen en kalislurries zijn notoir agressief tegen standaard gegalvaniseerd chroom. QPQ biedt de chemische passiviteit die nodig is om seizoensgebonden blootstelling aan chemicaliën te overleven zonder dat de pakkingbuspakkingen vastlopen.
In spatzones op zee waar apparatuur permanent wordt blootgesteld aan oceaanmist en getijdennevel, is dubbellaags nikkel-chroom de erkende mondiale standaard. De hogere initiële investering wordt gecompenseerd door het voorkomen van offshore hydraulische lekken en dure stilstand van schepen.

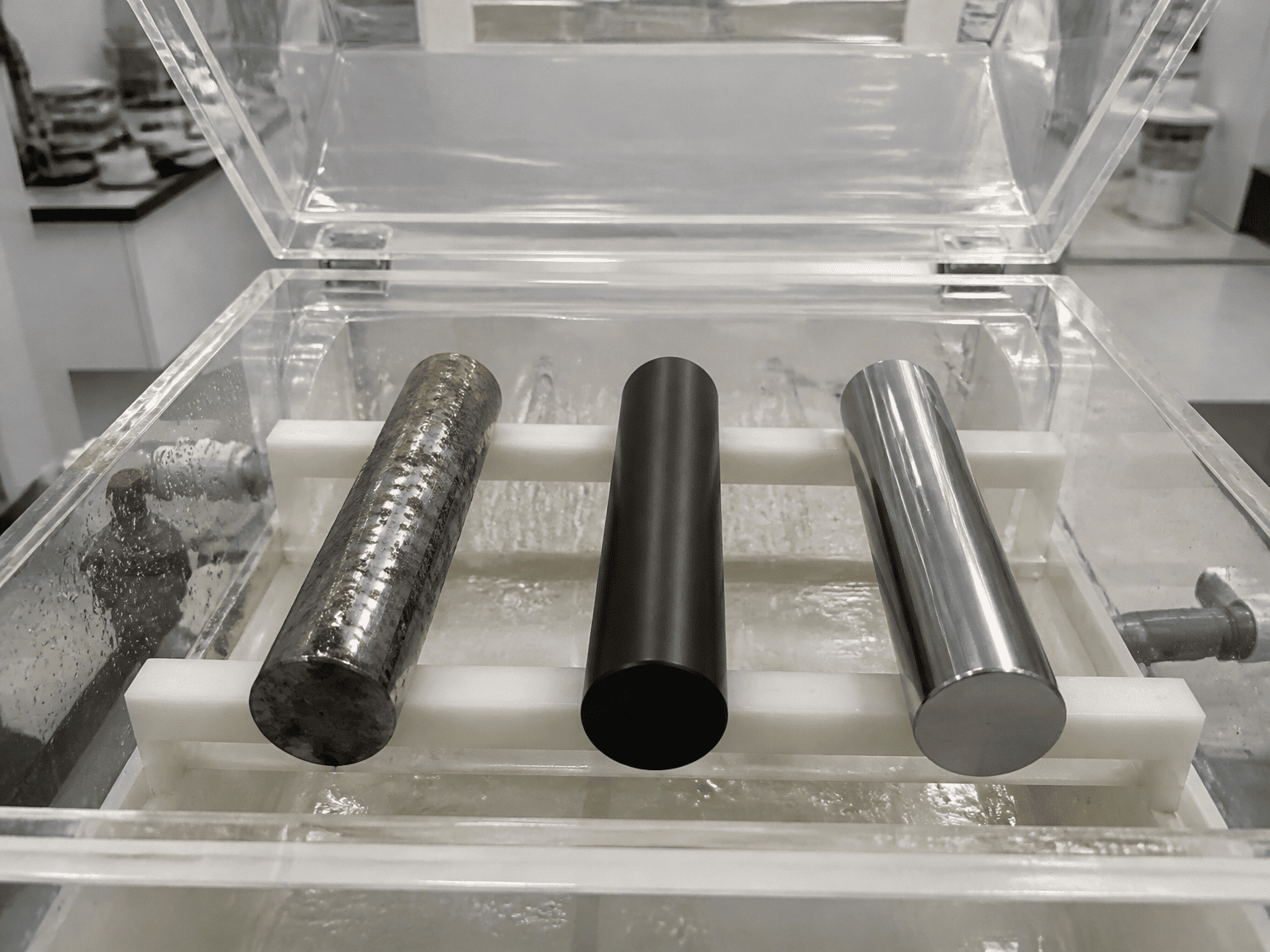

De corrosieprestaties waarnaar in deze handleiding wordt verwezen, zijn gebaseerd op standaard ASTM B117 neutrale zoutsproeilaboratoriumtests. De levensduur in het veld kan variëren, afhankelijk van de plaatselijke chemische concentraties, mechanische schuurcycli, blootstelling aan ultraviolette straling en protocollen voor het wassen van de vloot.
HCIC produceert precisie-hydraulische cilinders op maat, ontworpen met inductiegehard hard chroom, QPQ vloeibaar nitreren en nikkel-chroomstaven van maritieme kwaliteit voor uitrustingsbouwers over de hele wereld.
